高精度生物电监测解决方案：TI ADS1299芯片深度剖析

集成电路大数据平台

2025-05-28

导读：本期是平台君和您分享的第248期内容在现代医疗电子和生理信号监测领域，高精度生物电信号采集技术发挥着关键作用。

本期是平台君和您分享的第248期内容

在现代医疗电子和生理信号监测领域，高精度生物电信号采集技术发挥着关键作用。德州仪器（TI）推出的ADS1299系列芯片作为一款专为生物电位测量设计的24位模数转换器（ADC），已成为医疗设备制造商和科研人员的首选方案。这款芯片在脑电图（EEG）、心电图（ECG）和肌电图（EMG）等应用中展现出独特优势，为现代医疗诊断和生理监测提供了可靠的技术支持。

Core technical advantages

01核心技术优势

ADS1299👈的核心技术优势在于其卓越的低噪声性能（0.5-150Hz带宽下仅1.0μVpp）和真正的8通道同步采样能力。这两项特性使其能精准捕获微弱生物信号（脑电10-100μV/心电1-2mV），并消除多通道采集的相位延迟问题，为医疗诊断提供高保真数据基础。

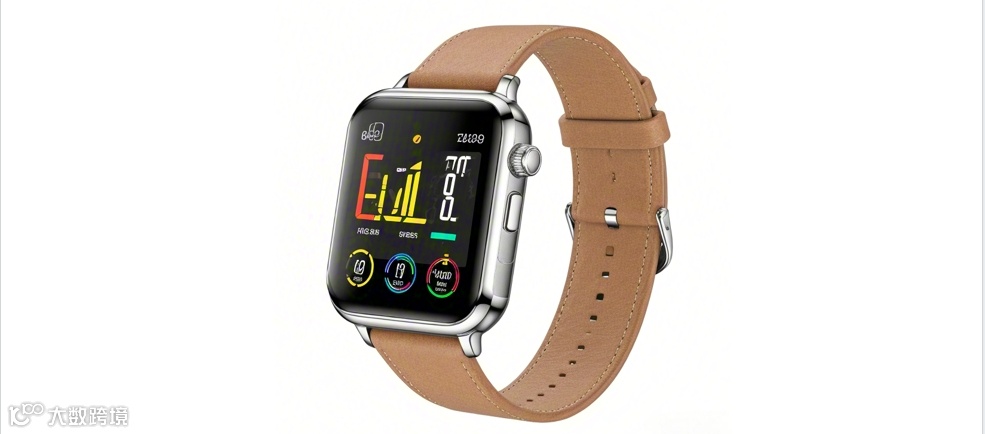

健康监测手环（图源：网络）

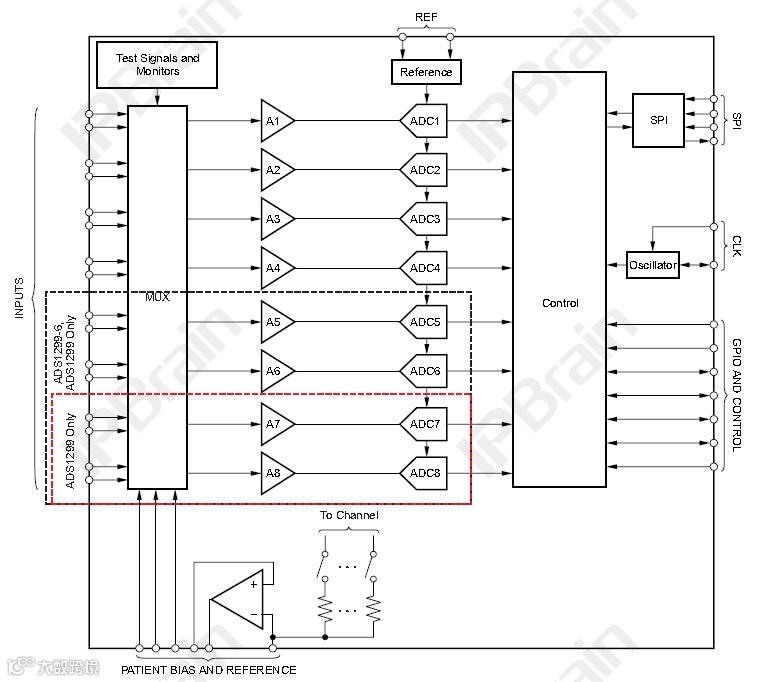

在集成度方面，芯片内部集成了可编程增益放大器（PGA），提供1至12倍的可选增益范围。内置的高精度基准电压源和振荡器进一步减少了对外部元件的依赖。特别值得一提的是其导联脱落检测功能，可以实时监测电极连接状态，大大提升了医疗设备使用的安全性和可靠性。

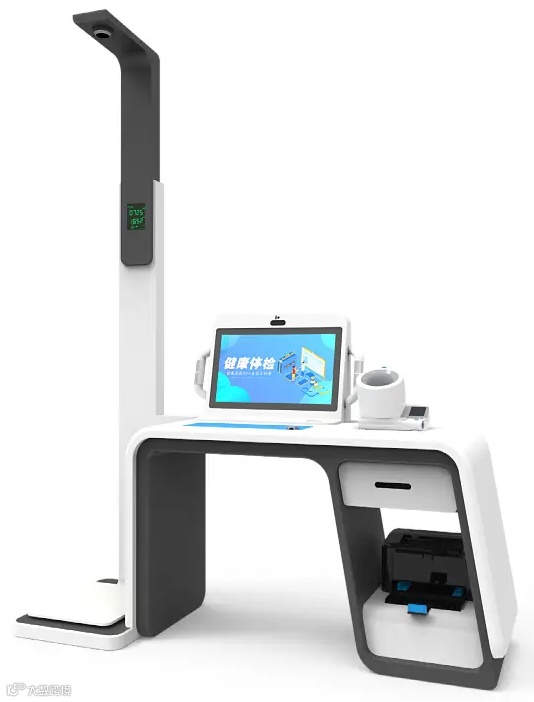

智能健康检测仪（图源：网络）

从功耗角度来看，ADS1299在250SPS采样率下，单通道功耗仅0.75mW，这种低功耗特性使其非常适用于需要长时间连续监测的应用场景。同时，芯片具有-115dB的高共模抑制比（CMRR），能有效抑制50Hz/60Hz的工频干扰，确保采集到的生物电信号具有很高的纯净度。

Typical application

02典型应用场景

在实际应用方面，ADS1299👈展现了广泛的适用性，应用于多导联心电图机、脑电图仪等专业设备。与传统的分立式方案或其他集成ADC相比，其在通道数量、噪声性能、同步性和功耗等方面都具有明显优势。8通道的集成度大大减少了系统复杂度，1.0μVpp的噪声水平为微弱信号检测提供了可能，完美的通道同步性解决了时序对齐问题，而每通道仅0.75mW的功耗则满足了便携式设备的节能需求。
