ADF4368:掌控频率的精准之心

ADF4368:掌控频率的精准之心 集成电路大数据平台
2025-12-03
1
导读:本期是平台君和您分享的第363期内容在电磁世界的无形海洋里,频率如同永恒的潮汐——看不见、摸不着,却决定着一切
本期是平台君和您分享的第363期内容
在电磁世界的无形海洋里,频率如同永恒的潮汐——看不见、摸不着,却决定着一切数字生命的节律。
亚德诺半导体的AD4368👈,正是人类试图驾驭这片海洋的最新航标:一枚集成了压控振荡器与锁相环的整数N分频频率合成器。它不仅是工程智慧的结晶,更是人类将抽象的自然律动转化为可编程数字参数的又一次决定性胜利。

Technical Revolution

01.技术革命

在无线通信、测试测量和雷达系统的前沿,对频率源的追求近乎偏执——相位噪声必须足够低,切换速度必须足够快,频谱纯度必须足够高。传统分立方案如同用散落齿轮搭建钟表,复杂且脆弱。
模块划分图
(图源:IPBrain平台)
ADF4368的突破性在于:
高度集成:在单芯片内融合VCO、PLL、鉴相器、可编程分频器及电荷泵

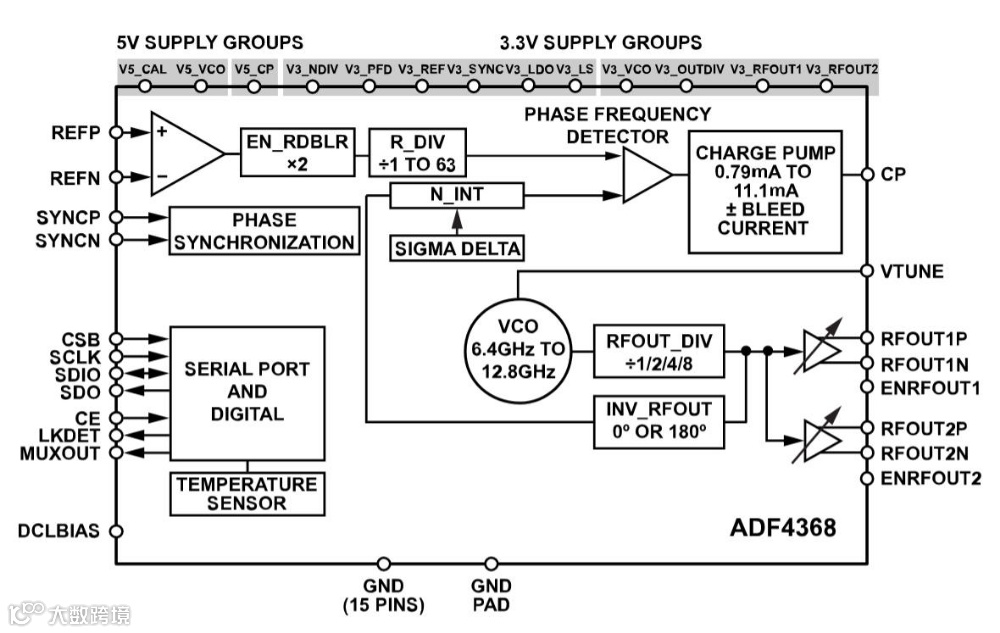

ADF4368功能框图(图源:芯片规格书)
卓越性能:2.25-2.8 GHz范围内实现业界领先的相位噪声(典型值-150 dBc/Hz @ 1 MHz偏移)
智能控制:通过三线SPI接口即可精确配置,将复杂的模拟调谐转化为简洁的数字指令
这种集成不是简单堆叠,而是通过精妙的电路设计与工艺优化,在微小空间内达成噪声、功耗与稳定性的黄金平衡。

Cornerstone Function

02.基石作用

ADF4368的价值远超单一器件:
在通信系统中,它生成的本振信号决定了5G基站与终端间的信号保真度,直接影响频谱效率与传输容量。每一次清晰的视频通话、每一秒流畅的在线游戏,背后都有这样的频率基石在寂静中精确振荡。

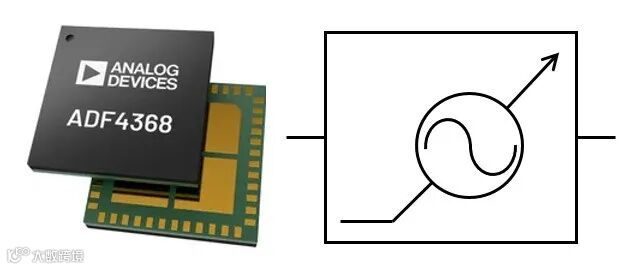

ADF4368

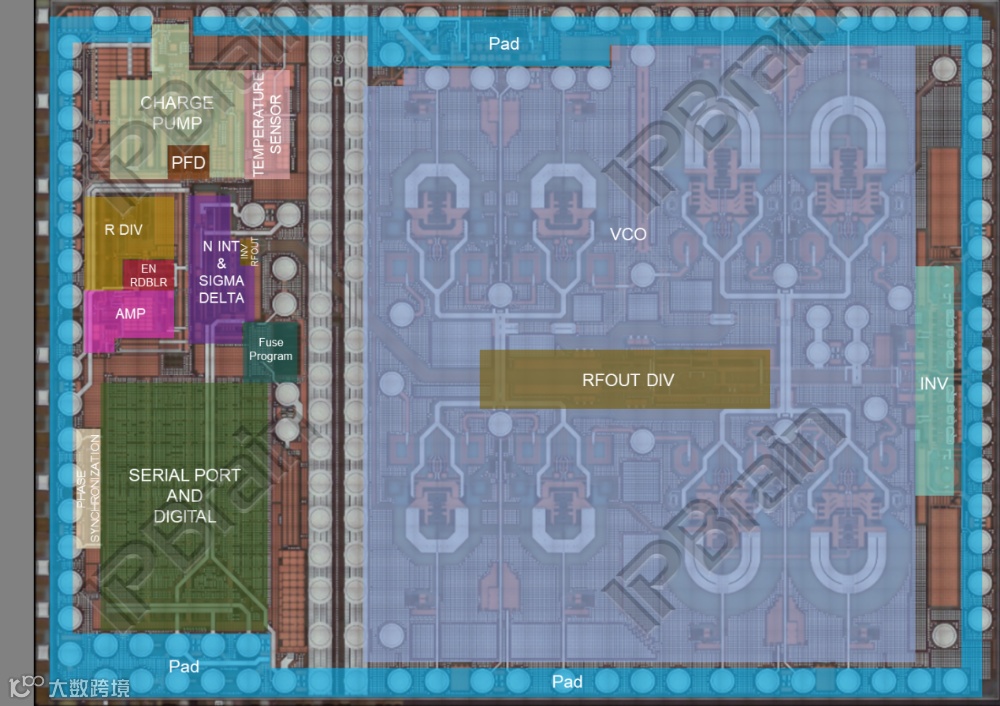

管芯文字图(图源:IPBrain平台)
在测试仪器中,作为矢量网络分析仪或频谱分析仪的核心,其频率纯度决定了测量精度。工程师依靠它提供的“标尺”,才能准确表征从毫米波芯片到卫星天线的各类设备。
在国防系统中,相控阵雷达的每个辐射单元都需要这样的频率源同步工作。波束形成的精度、目标识别的可靠性,都建立在ADF4368提供的稳定相位参考之上。

Deeper Metaphor

03.深层隐喻

频率控制的本质,是人类对确定性的永恒渴望:
从日晷的影子到原子钟的跃迁,我们不断寻找更精确的时间刻度。ADF4368延续了这一传统,将电磁振荡这一物理现象转化为可通过数字接口精确控制的工程参数。

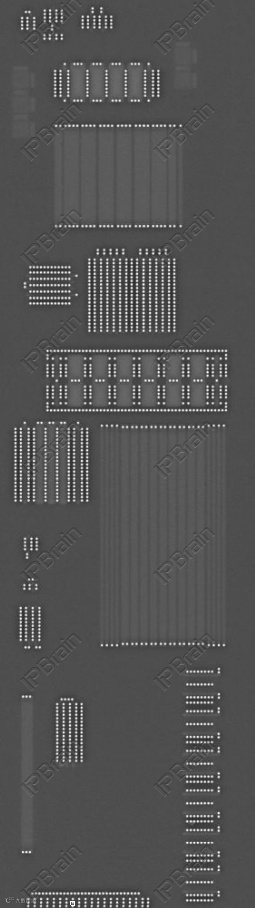

Poly层图(图源:IPBrain平台)

从观察者到创造者的转变在此完成:我们不再被动接受自然频率,而是主动设计、合成并分配频谱资源。这枚芯片如同一个数字化的频率炼金术士,将混沌的电磁能量转化为有序的信息载体。
在更深的层面,ADF4368代表了物理世界的可编程化。就像软件定义无线电重新定义了通信架构,可编程频率合成正在重新定义我们与电磁频谱的关系——从固定分配到动态共享,从硬件约束到软件自由。

Details

04.器件细节

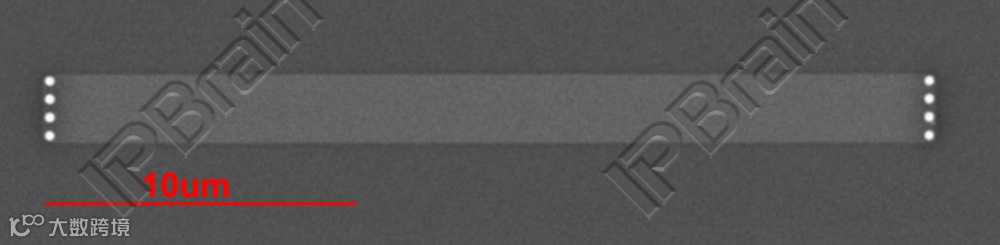

MOS管(图源:IPBrain平台)
电阻

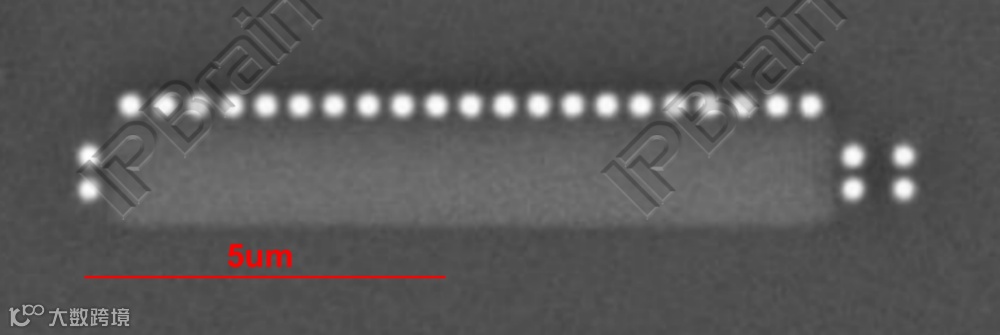

(图源:IPBrain平台)

Summary

05.结语

ADF4368的面积不足10平方毫米,却封装着人类工程思想的精髓:
它将复杂的模拟艺术转化为可重复的数字科学
它在噪声与功耗的约束中寻求最优解
它将无形的频率转化为可量产、可预测的工业产品
每一次锁相环路的锁定,都是人类理性在微观世界的一次凯旋;每一纳秒的稳定输出,都是信息时代不可或缺的节拍。
这枚芯片不仅是技术产品,更是文明进程的见证——我们正以前所未有的精度,为无形的自然力量建立数学模型,并将这些模型固化在硅基物质中。在这个意义上,ADF4368不仅生成频率,更生成秩序;不仅驱动电路,更驱动着整个数字文明的脉搏。
当我们在智能手机上流畅滑动、在自动驾驶汽车中安心乘坐、通过卫星与万里之外实时对话时,正是无数个这样的“频率心脏”在寂静中精准跳动,将人类对确定性的追求,转化为连接世界的无形纽带。
