出门付款时，刷银行卡、在POS机上输密码早就成了我们的生活日常。但你有没有想过，这些藏着个人信息的操作，是怎么守住安全、不被偷偷窃取的？
这背后，其实是一整套软硬件协同工作的安全体系在发挥作用。今天，平台君给大家介绍的就是这套安全体系中非常关键的一环，由达拉斯半导体推出高速安全微控制器DS5250芯片。
（图源：网络）
它凭借硬件级加密技术、多种安全防护设计及丰富功能特性，成为许多高安全场景背后的“守护者”。
现在，平台君就带你深入这颗芯片的内部，看看它是如何从硬件最底层开始，为数字支付筑起一道牢不可破的安全防线的！
（达拉斯半导体公司于2001年被美信半导体收购；2021年又随美信被亚德诺半导体收购，并入亚德诺体系。）
Internal Architecture
01 内部架构
从功能框图来看，DS5250👈内部结构精密而复杂。它拥有CPU核心、指令解码器、0.25KB暂存RAM、1KB指令缓存，ROM以及5KB内部SRAM等模块。
特别值得一提的是，它集成了DES/3DES加密引擎、真随机数发生器、CRC-16/32发生器和模运算加速器，配合实时时钟与看门狗定时器，构成一个高效且高度安全的运算与控制中枢。

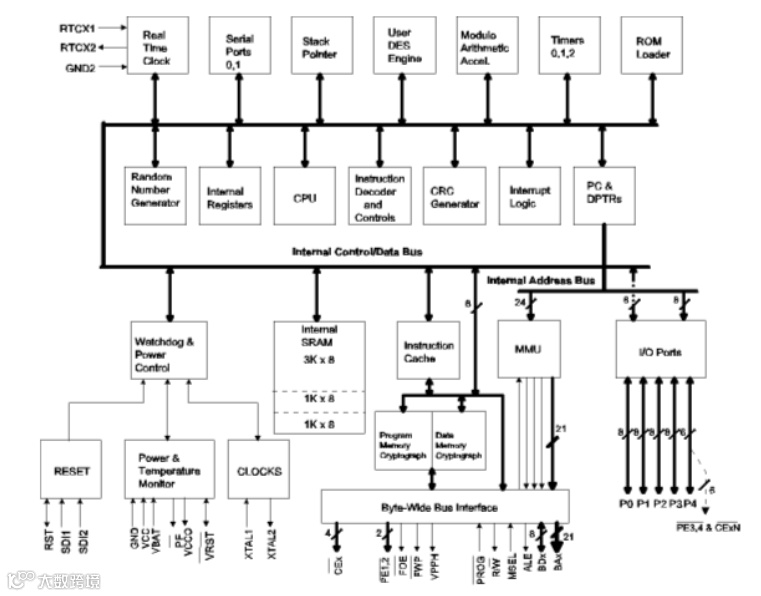

DS5250功能框图（图源：芯片规格书）
Performance Analysis
02 性能解析

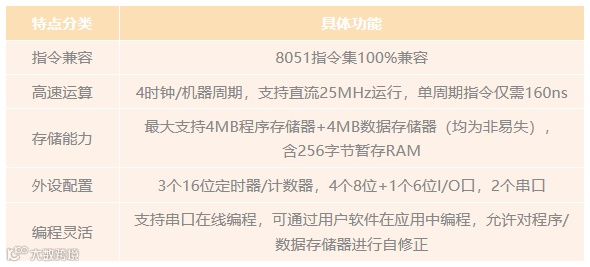

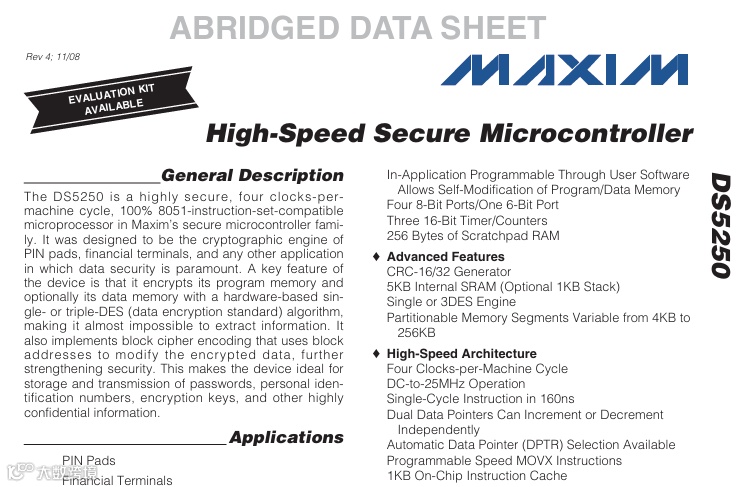

DS5250的基础特性很好地平衡了 “兼容性” 与 “高性能”，既降低了8051开发者的上手门槛，又能满足高速场景需求。平台君把它的核心亮点整理成了表格，方便大家直观了解：
下图是平台君为大家找到的概貌图以及根据概貌图提取出来的芯片中256字节暂存RAM的电路图。

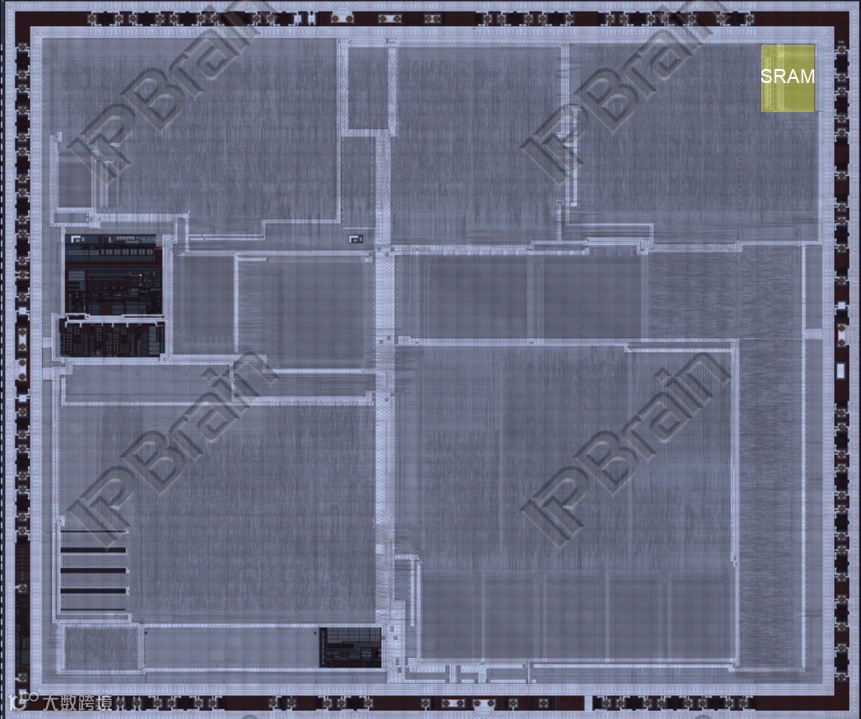

概貌图（图源：IPBrain平台）

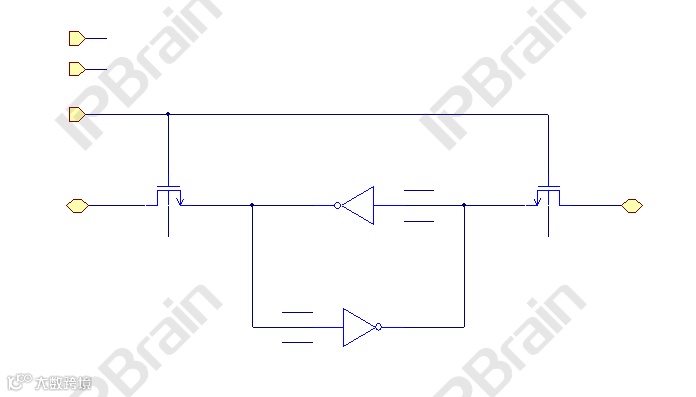

SRAM中6T存储核电路图
（图源：IPBrain平台）
Safety Mechanism
03 安全机制
这颗芯片从设计阶段便将“安全”融入了它的核心架构，覆盖了从数据保护到攻击应对的全场景。可以能通过硬件加密构建数据安全防线，更能探测风险并启动应急机制，并且在密钥运算与生成环节也具备防护能力。

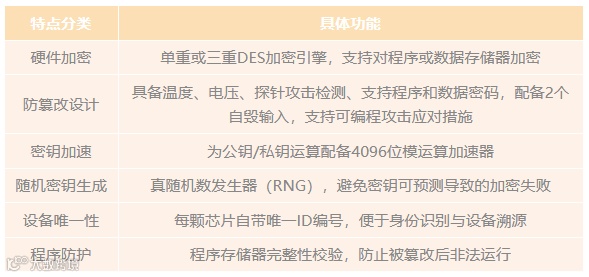

具体来看，它的核心安全特性可分为六大类，每一项都对应着数字支付场景中的关键防护需求：
Application Field
04 应用领域
DS5250广泛用于密码键盘、金融终端、数据安全应用等对数据安全极为敏感的场合。
说了这么多，你是不是也想亲眼看看它的“真容”？别急，平台君这就带你“看图识芯片”！

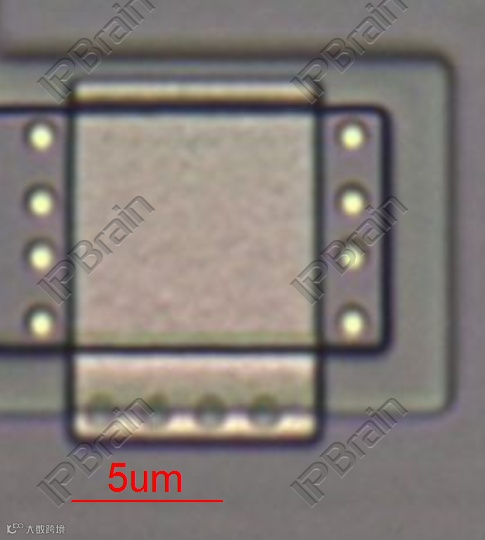

MOS管（图源：IPBrain平台）

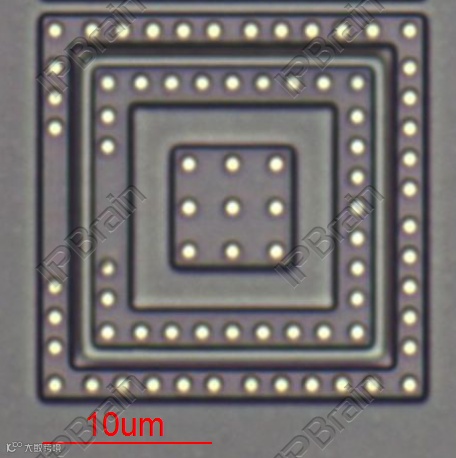

三极管（图源：IPBrain平台）

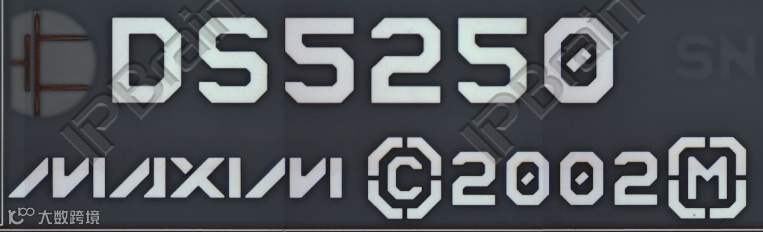

LOGO（图源：IPBrain平台）

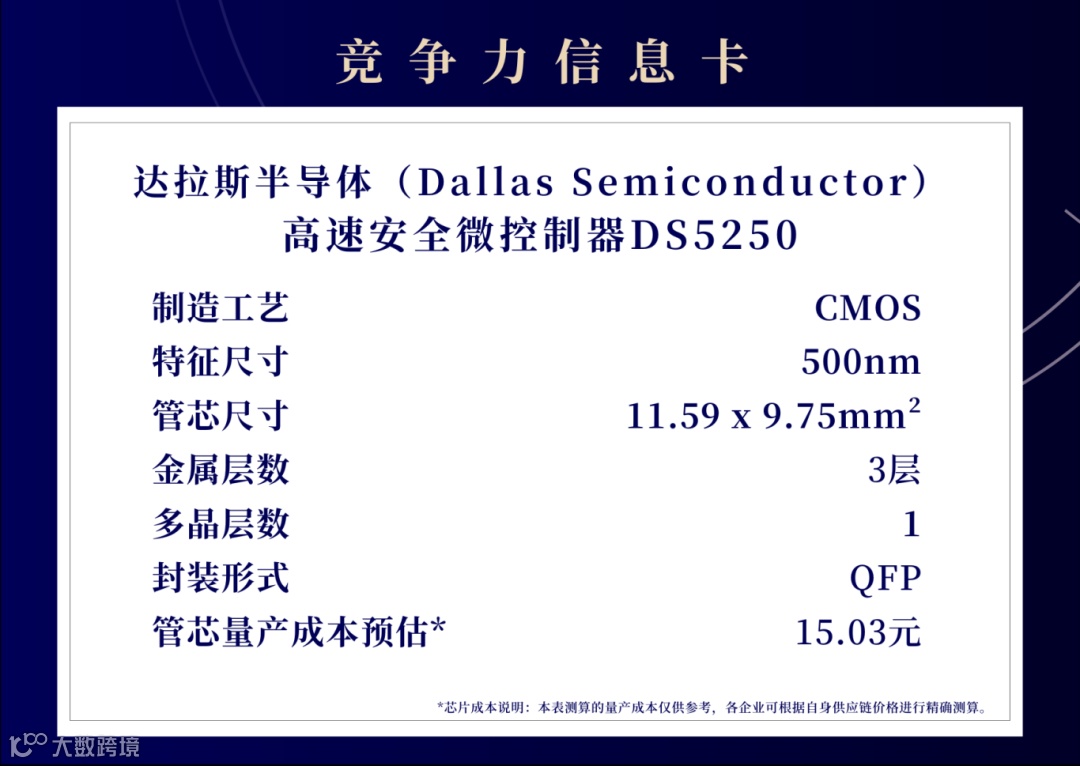

Competitor Analysis
05 竞品分析
意法半导体 ST31P450
意法半导体（ST Microelectronics）推出的安全MCU，集成了最新一代 Arm® 嵌入式安全系统处理器的串行访问微控制器。
该芯片内置高级加密功能的硬件加速器AES、三密钥3DES加速器等，适合 ID 识别、银行等安全需求场景。

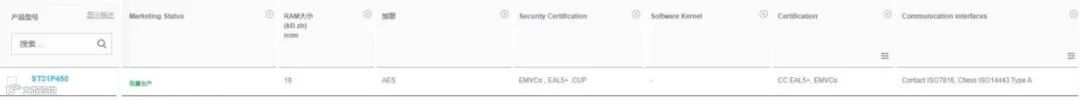

点击图片，跳转IPBrain小程序了解更多竞品信息

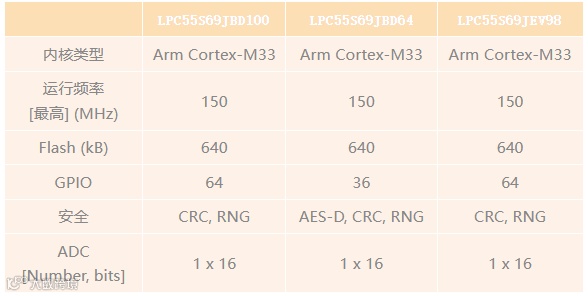

恩智浦 LPC55S69
恩智浦LPC55S69采用Arm Cortex-M33处理器，集成TrustZone技术和高性能加密引擎，其支持PUF技术和实时数据加密，更适合通用物联网设备。
点击图片，跳转IPBrain小程序了解更多竞品信息
上面提到的大部分型号IPBrain平台已有详细报告和数据，感兴趣的小伙伴可以至IPBrain小程序查看，或者直接联系平台君哦！
