联方云天碧禧系列微模块数据中心产品

随着时代的进步与IT行业的快速发展，数据中心的建设规模和体量也达到了一个新的高度。面对功率密度的提升、节能环保的重视、快速部署的要求等一个个最终用户对数据中心建设所提出的需求，传统的数据中心已经无法完全满足与适应目前的行业节奏，进而新一代的微模块数据中心已然成为了行业的主力军。

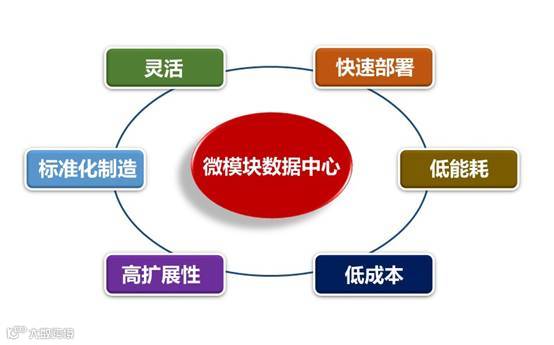

微模块数据中心主要由供电系统、制冷系统、机架系统、电缆连接系统、智能管理系统、气流组织管理系统等模块组成。整个数据中心分为若干个独立区域，每个区域的规模、功率负载、配置等均按照统一标准进行设计。制冷、供电及管理系统区域化、微模块，互不干扰，独立运行，无共享部分，具有灵活、快速部署、低能耗、低成本、高扩展性、便准化制造等优势。

联方云天碧禧系列微模块化数据中心，提供第四代数据中心产品，适应多种应用环境，融合联方云天分布式电源系统，真正实现模块化设计部署，满足行业、企业以及云数据中心高性能需求。

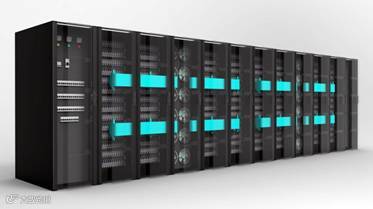

排级微模块数据中心，IT机柜排采用全封闭设计，具有降噪、保温功能，实现“冰箱式”制冷

池级微模块数据中心，合理用机柜、模块前后门以及天花板结构形成“冷池”，可靠、高效

柜级微模块数据中心，以机柜为基础单位，包含制冷、供电、备源，在标准模块化数据中心产品的基础上升级，高可靠性、扩展性，更加灵活便捷

• 产品覆盖排级、池级、柜级微模块数据中心，满足不同客户实际需求

• 机柜前后门带自动开门系统，遇超温、火警自动打开，实现自我保护功能

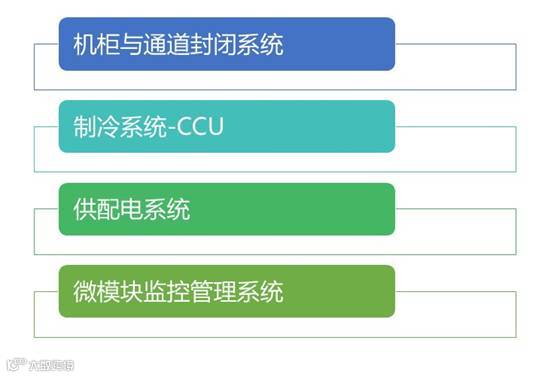

• 机柜排实现一体化设计，包含：机柜、空调、配电、监控及综合布线，设备部署方便、快捷

• 行间空调室内机风机、室外机风机、室外机压缩机全部采用变频设计，空调系统更加节能

• 行业内节能效果最好的解决方案

• 全封闭式，42U

• 含机柜连接件，含线槽，接地铜带及辅材

• 整体承重不小于1000KG

• 机柜主体及相关附件（包含层板、门板、侧板、顶板，底板等）采用冷轧钢板

风冷型

• 整机柜宽度，600w*1200d*2000~2500h(35KW)

• 半机柜宽度，300w*1200d*2000~2500h(25kW )

• 每台CCU送风20 ℃，每台CCU回风33 ℃

• 每台CCU风量6000m3h

湿膜加湿器

• 6KG/h

• 配电系统可满足每个机柜2路供电要求

• 配电开关选用高品质断路器，包括塑壳断路器、微断断路器等

• 配备RS485接口，可将采集到的参数传送到监控管理系统

• 全系列产品搭载分布式电源系统（DPS）

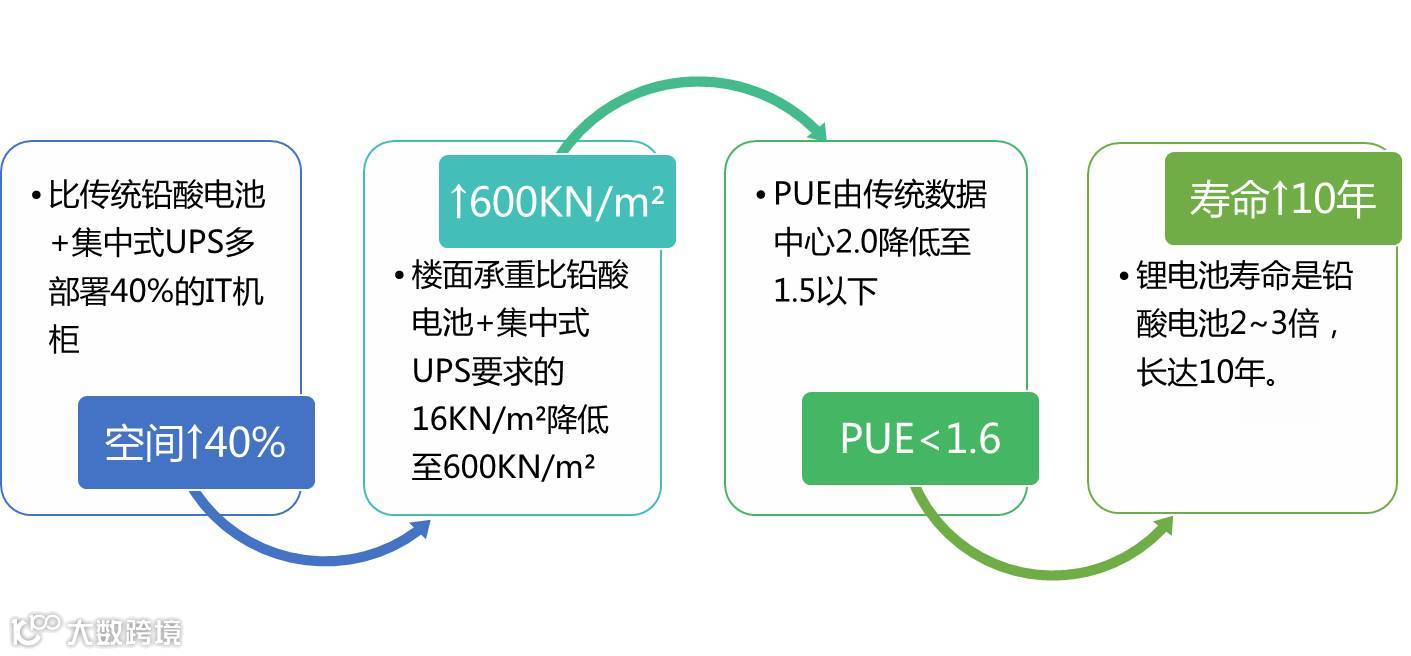

联方云天微模块数据中心+分布式电源系统

实现微模块的供电系统、制冷系统、机柜温湿度、水浸检测、烟感温感红外等状态量的全面监控与管理，给运维人员提供及时准确的管理支持。

• 预算有限，最大限度节省成本

• 可实现未来的快速扩容

• 机房空间有限，需要机柜灵活排布以及增加空间利用率

• 按需部署，节省客户初始投资

• 联方云天全新的排级模块化数据中心解决方案，所有产品组件全部工厂预制，快速集成，升级、扩容便捷

• 排级微模块部署，空间利用率更高，对于场地需求降低，满足各类实际需求

• 阶段性投资部署

• 制冷、供电等子系统全模块设计

• 机房空间有限，需要机柜灵活排布以及增加空间利用率

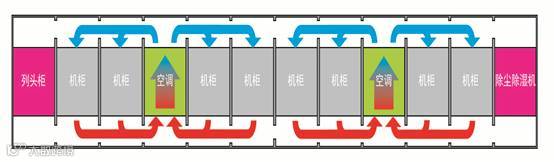

• 风冷型列间制冷模块单元，制冷接近热源，提高系统效率

• 双路电源同时供电，搭载联方云天分布式电源系统，大大提高系统的可靠性

• 微模块解决方案部署方便快捷，造型美观，易于参观

• 所有产品全部工厂预制，大大减少交付时间，将整体工程周期缩短为1个月

• 小型改造数据中心，预算较低

• 可用空间零散

• 需要满足迁移方便以及随时扩容的需求

• 以机柜为模块单元，高度集成

• 空调、供电、备源、监管软件等子系统完美融合

• 设计部署快速便捷，升级扩容以及设备迁移方便
