新品发布（二）——标准机箱系列

东华测试

2017-09-15

导读：硬件全新升级更快、更准、更稳定▼

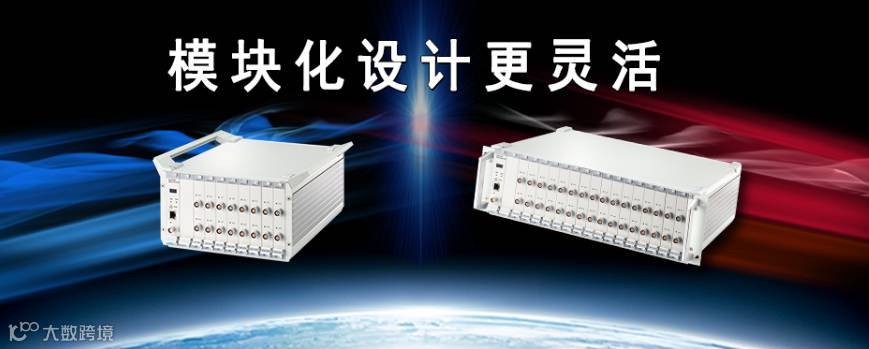

模块化设计——更灵活

模块化设计，通道灵活配置，千兆以太网通讯，通道无限扩展。

四线制供桥——更精确

DH8302/DH8303/DH5929N采用四线制供桥，桥压不受导线长度( 电阻) 影响。

千兆网通讯——更快

采用先进的片上系统(SOC)，控制千兆网，直接将数据存储到计算机的硬盘中，数据实时传送速度达32MB/s，实现快速数据回送。

导线、传感器自动识别——更智能

支持智能导线和TEDS传感器识别。

完美的综合指标

更快更准更灵活

▼

新品发布

DH8302/DH8303/DH5922D/DH5921/DH5929N

关键词：标准机箱动态信号测试

► 适用范围：

► 特点：

产品概述

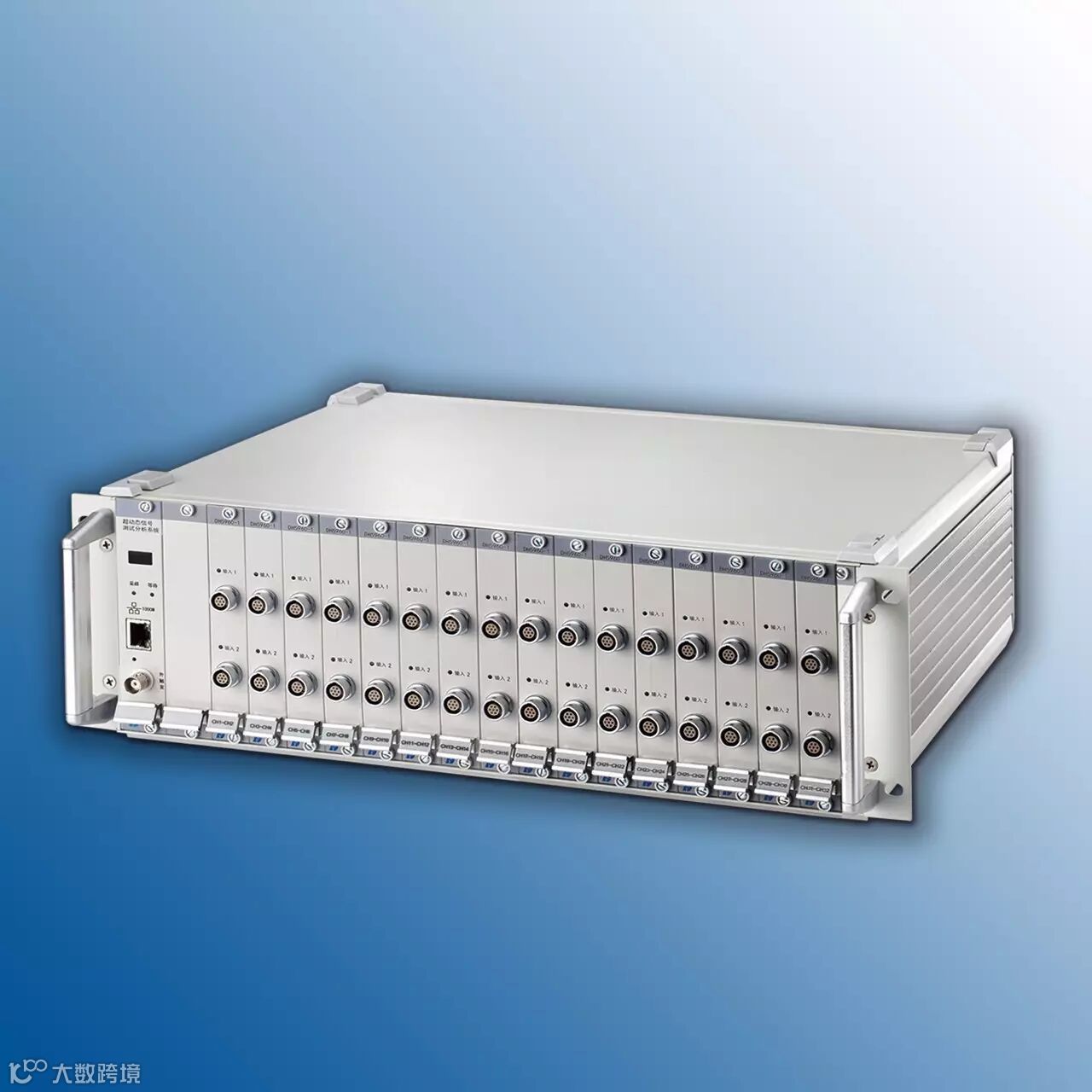

DH8302高性能动态信号测试分析系统

高精度动态信号测试分析系统（系统不确定度0.05%），最高连续采样频率1MHz，每通道独立的18bit逐次逼近A/D转换器，特别适合随机信号的采样分析；噪声低、稳定度高、准确度高、线性度高、失真度低、建立时间小、恢复时间快、平坦度好等完美的综合指标，使各种测量更加精准。

DH8303高性能动态信号测试分析系统

高精度动态信号测试分析系统，每通道独立的24位A/D转换器，噪声低、稳定度高、准确度高、线性度高、失真度低,完美的综合指标，使中频动态信号的测量更加精准。

DH5922D 动态信号测试分析系统

高性价比动态信号测试分析系统，采用USB3.0/千兆以太网通讯技术，通过USB集线器/以太网交换机实现通道的扩展。每通道最高256kHz连续采样（海量存储），内置标准电阻，软件程控切换桥路方式。

DH5921/DH5929N 动态应力应变测试分析系统

动态应力应变测试分析系统，为大型结构的强度和寿命评估试验专门设计，采用19英寸标准机箱结构，利用千兆以太网交换机扩展，单台计算机可以实现十万通道以内的动态应力应变信号并行同步测试和分析。

► 主要技术指标：

型号		DH8302	DH8303
输入方式		GND、单端DC、差动DC、AC、单端IEPE、差动IEPE、应力应变
通道数	采集卡	2通道	2通道
	单机箱	16/32通道	16/32通道
放大器频响		DC～300k（Hz）	DC～100k（Hz）
A/D 转换器		18 位逐次逼近	24 位Σ-Δ
TEDS功能		支持
量程	应变测量	±1000με~±100000με
	电压测量	±5mV~±10V 分档切换
连续采样速率		采用32通道机箱，所有通道同步采样，最高采样速率 256kHz/通道（海量存储）；采用16 通道机箱，通道同步采样时，最高1MHz/通道（海量存储）	采用32通道机箱，所有通道同步采样，最高采样速率 256kHz/通道（海量存储）；采用16 通道机箱，通道同步采样时，最高1MHz/通道（海量存储）
系统稳定度		＜0.01％/天	＜0.05％/天
零点漂移		＜1μV/天	＜3μV/天
通讯接口		千兆网接口

型号		DH5922D	DH5921	DH5929N
输入方式		GND、单端DC、差动DC、AC、单端IEPE、差动IEPE、应力应变	GND、单端DC、差动DC、AC、应力应变
通道数	采集卡	4通道	8通道	4通道
	单机箱	32/64通道	64/128通道	32/64通道
放大器频响		DC～100k（Hz）	DC～2k（Hz）	DC～8k（Hz）
A/D 转换器		24 位Σ-Δ
TEDS功能		支持	不支持
量程	应变测量	±1000με~±100000με	±50000με	±3000με~±100000με
	电压测量	±100mV~±10V 分档切换	±500mV~±10V 分档切换	±100mV~±10V 分档切换
连续采样速率		采用32通道机箱，所有通道同步采样，最高采样速率 128kHz/通（海量存储）；采用16通道机箱，所有通道同步采样，最高256kHz/通道（海量存储）	所有通道同步采样，最高采样速率5kHz/通道	所有通道同步采样，最高采样速率20kHz/通道
系统稳定度		＜0.1％/天	＜0.1％/天	＜ 0.1％天
零点漂移		＜3μV/2h	＜3μV/4h	＜3μV/2h
通讯接口		千兆网接口（DH5922D 可选择USB3.0接口）
