随着我国经济的高速发展，建筑能耗，特别是国家机关办公建筑和大型公共建筑高耗能的问题日益突出。学校属大型公共机构建筑的重要组成部分之一，其特点是占地面积大，建筑物种类及数量多，校园供配电系统及自来水管网、热网面广、量大。目前校园的能耗、水耗抄表数据不完整、不全面，造成管理不到位、能源利用存在较大的浪费现象。为了确保校园正常教学与科研的能源需求且实现有效节能，建立能源远程监控与管理系统、掌握校园水、电、暖、气能耗的实时数据、对校园各种能源系统进行分布式监控与集中管理。
1. 能耗监测及节能管理系统
采用先进的现场控制总线技术和无线传感网技术（WSN），可以方便的深入到建筑物内各个区域，实现对能源消耗全过程、全参数（能耗、环境参数、灯光状态等）在线监测；系统专用软件对各种监测数据进行统计和分析，并生成各类报表和违规报警；系统还可以根据各监测点监测数据变化情况对能耗设备进行自动控制。本节能监控系统是大型公共建筑及校园能耗监测、节能运行管理和自动控制的综合解决方案。

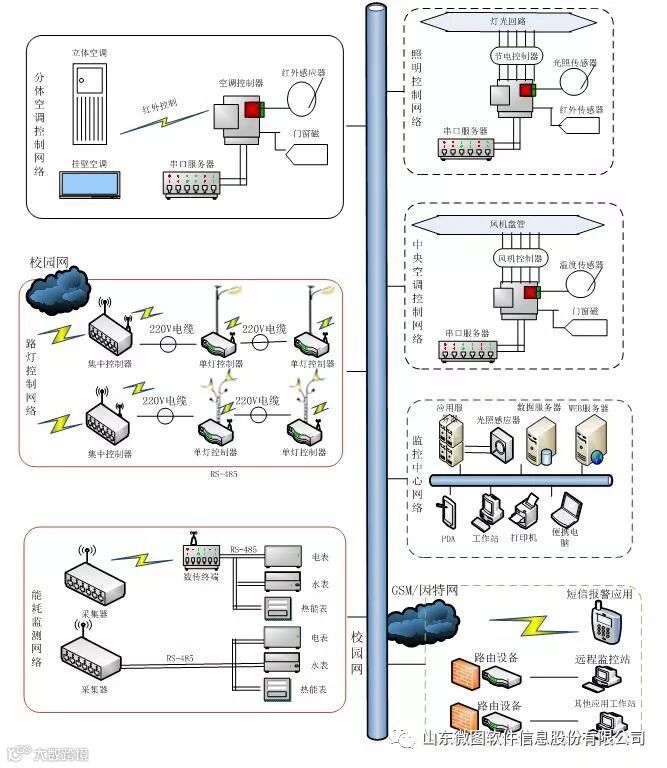

节能监管系统图
2. 能耗采集分析子系统

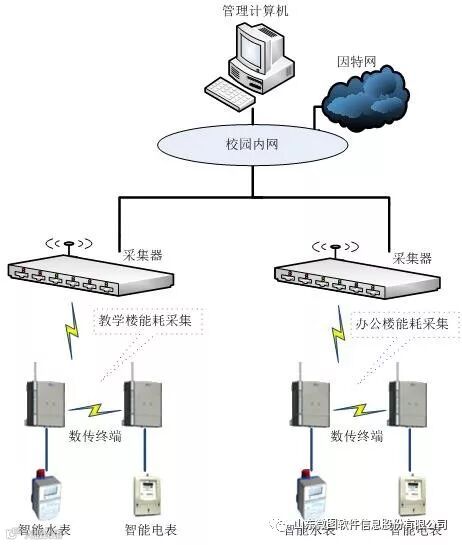

能耗监测管理系统对校园内各类能耗进行实时监测、采集与存贮各类能耗数据，并对数据进行统计与分析，使学校管理部门对校园内各种能耗进行有效的监测与管理，为校园节能降耗研究、设计改（建）造提供参考数据；对已实施节能改造的建筑提供节能效果真实数据，同时还可以显示、查寻、打印、发布、远程传输数据。系统结构示意图如下：
3. 供暖管理控制子系统

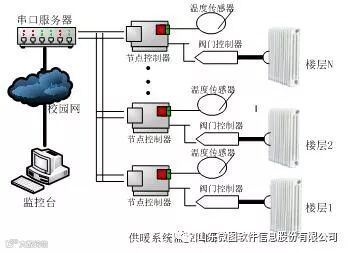

按照建筑物内温区的分布安装室内主机用于监测楼内各个不同采样点的实时温度（主要为控制供热量提供依据）。根据建筑物内供暖管网的分布特性，选择在每栋楼的供暖管前端或每层楼的水平供暖前端安装电动调节阀，系统根据采集到的实时温度或楼层平均温度自动调节电动阀，使楼层温度处于规定范围内。在非工作时段内根据设定温度自动降低大楼供暖，使大楼内温度保持在一个相对较低的温度范围内，从而实现最大限度节约热能。系统结构示意图如下：
4. 空调监控管理子系统

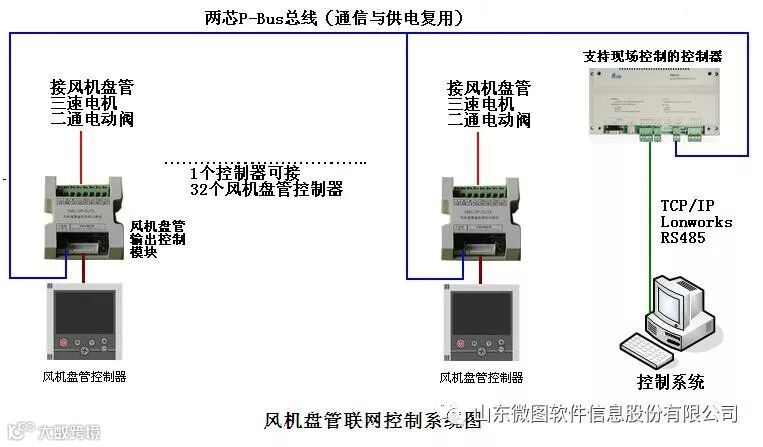

采用嵌入式主机管理和控制中央空调末端风机盘管，主机根据系统设定的温湿度、时间等管理条件对中央空调风机盘管进行控制。用户可根据需要添加门窗磁，用于管理开门开窗时开空调现象，也可增加电控器等用于控制其它设备。系统结构示意图如下：
5. 照明节能控制子系统

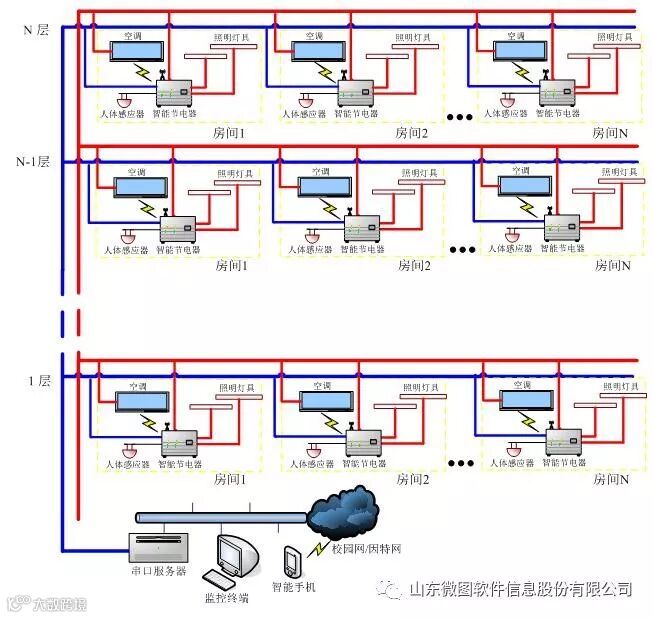

照明节能控制系统主要包括智能开关、照度及人体探测传感器、控制和通讯网络、计算机管理中心几大部件。智能开关内含通讯模块，负责接收控制命令、控制照明系统供电和发出开关状态信号，并组成现场控制网络；照度及红外传感器负责采集教室内光照强度和人体探测信息的传递。计算机管理中心按照管理的要求编制管理软件，并根据实时信息下发控制命令和显示照明系统的工作状态。控制系统能根据课程表时间、光照度和是否有人在教室等条件对照明进行自动远程控制。系统结构示意图如下：
6. 路灯监控子系统

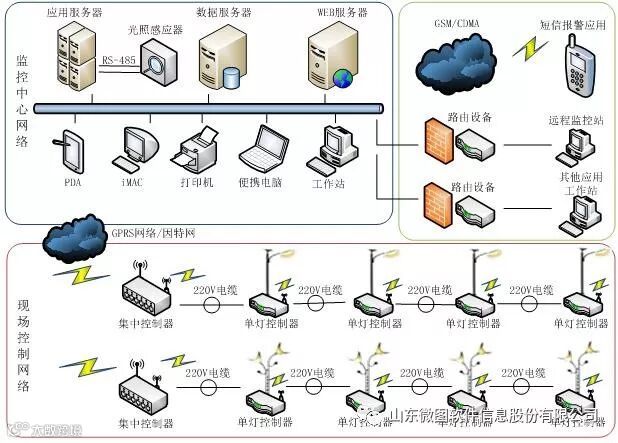

本系统采用了GPRS网络技术和ZigBee无线传感网络技术相结合来实现路灯单灯的联网通讯，提供对路灯灵活智能的管理，结合先进的上位软件，可实现线路上任一线路，任一个路灯的定时开关，强制开关，定时控制的方案可由用户任意编程，最终实现路灯照明系统的智能控制和高效节能。每个单灯实现各项电力参数的检测，故障能自动及时上报，大大方便了路灯系统的管理，节约了维护成本。系统结构示意图如下：
