为彻底解决对校园管线资源的管理难题，山东微图基于“公共地理空间框架”的应用集成模式，把“智慧城市”的核心技术应用于高校“数字后勤”建设，构建校园空间信息服务的“一张图”工程应用模式。遵循已颁布的国家标准或行业标准，并在建设过程中根据校园的具体情况和实际需求，建立科学、实用、完善的信息化标准体系，形成相应的标准和规范。
系统建设内容：针对校区地下管线建设具有高度全面性、现势性的综合数据库。
管线数据直接关联地上、地面和地下。为保证数据的现势性，将对校园地形图进行全面修测，对管线数据进行全面普查。以校园地理信息“一张图”工程应用模式，建设校园“地理信息公共平台”，为推进后勤管理信息化与精细化提供整体解决方案，实现对全校各类管线数据的管理、分析、查询、输出和实时更新等功能，以后勤管理全面信息化为导向，完善后勤管理可持续的长效运行机制。
一、系统架构
地下管网数字化信息平台基于StampGIS平台开发构建，综合B/S与C/S 的优势，建设一个基于标准的、开放的、可扩展、共享的信息平台，为校园地下管线的管理和维护提供一个业务系统。

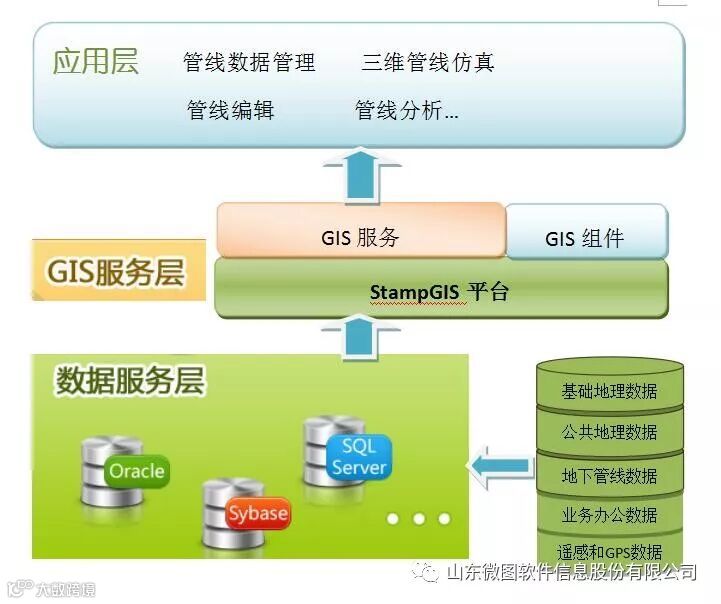

系统采用标准的三层体系结构：
1.数据层：采用Oracle等关系型数据库系统，实现各类管线数据的高效存储和管理。
2.服务层：采用StampGIS 平台，通过StampGIS SDX+空间数据引擎，负责数据库系统业务逻辑的实现，如空间数据的存取、表现和操作等。
3.表现层：城市综合管线信息系统，满足管线部门日常管理要求。
平台采用B/S运行模式， B/S运行模式部署于外部专网，主要用于数据共享，包括：地图浏览、数据查询统计、综合分析等。
二、系统功能
通过地面三维的建模，结合现有的校园地理信息服务系统，进行平滑升级或新建真三维的校园地理信息服务系统。
通过对现有地下管网的摸排，结合相关历史资料和新建工程的竣工资料，利用GIS技术绘制出校园内地下各类管线的3D地图（含地理位置、埋深、走向、管径及其它管线的相互位置），并建立校园地下3D管网系统，方便相关业务部门对地下管线的查询、浏览、统计、分析、编辑，同时也为后续我校地理信息平台扩展应用功能奠定良好的基础，为校园的可持续发展提供第一手的资料。
主要功能如下：
1.地图操作

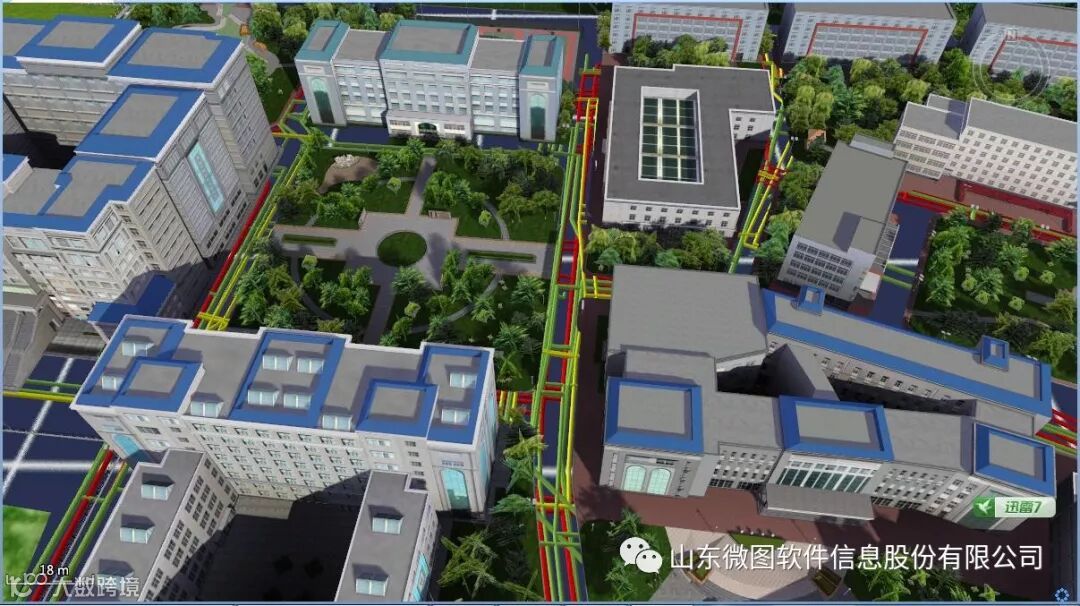

三维场景浏览操作使用工具条、鼠标、快捷键等众多操作入口提供放大、缩小、全球，倾斜、全图等功能。浏览效果如图所示：

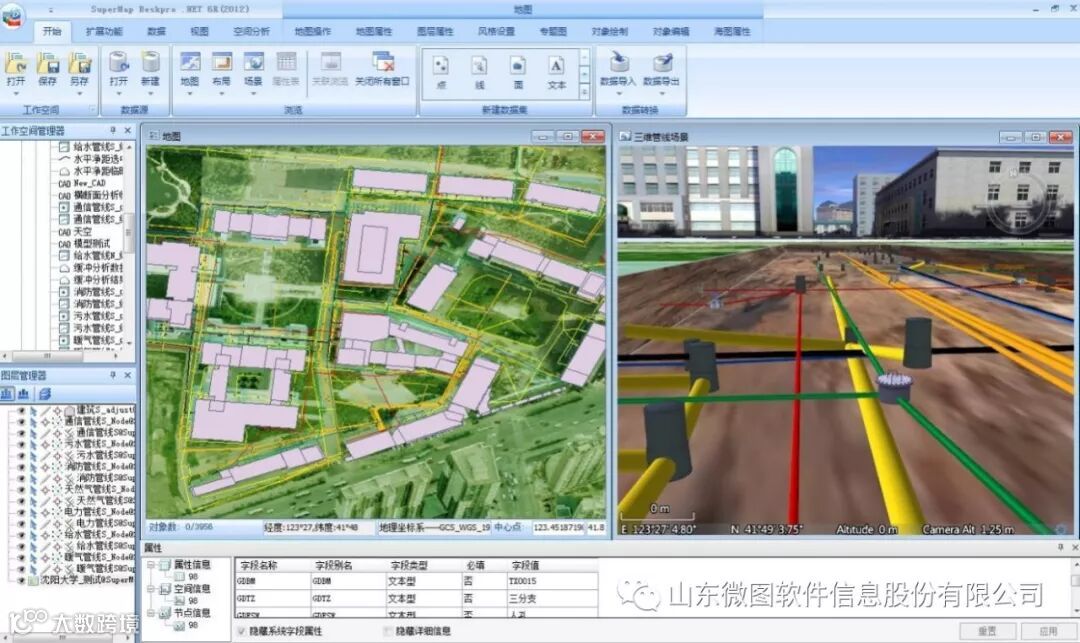

2.二维展现、二三维联动
可以在三维场景中展现二维数据。二维的校园管线数据可以直接加入到三维地球上显示。如图所示：
3.地下管线数据的批量建模
支持地下管线数据的批量建模，把管线探测结果快速生成三维管线模型。其中管线（包括圆管、方沟、管块、竖管等）、特征点（包括弯头、直通、三通、四通、五通、多通、变径、盖堵、管帽等）和井（方井、圆井、井室、偏心井、雨篦等）自动生成三维模型，生成时可以设置各管线类型、井、井盖材质；附属设施（包括蝶阀，球阀，排气阀，法兰，闸阀，压力表、控制柜、变压器、分线箱）通过与三维模型库自动匹配生成。

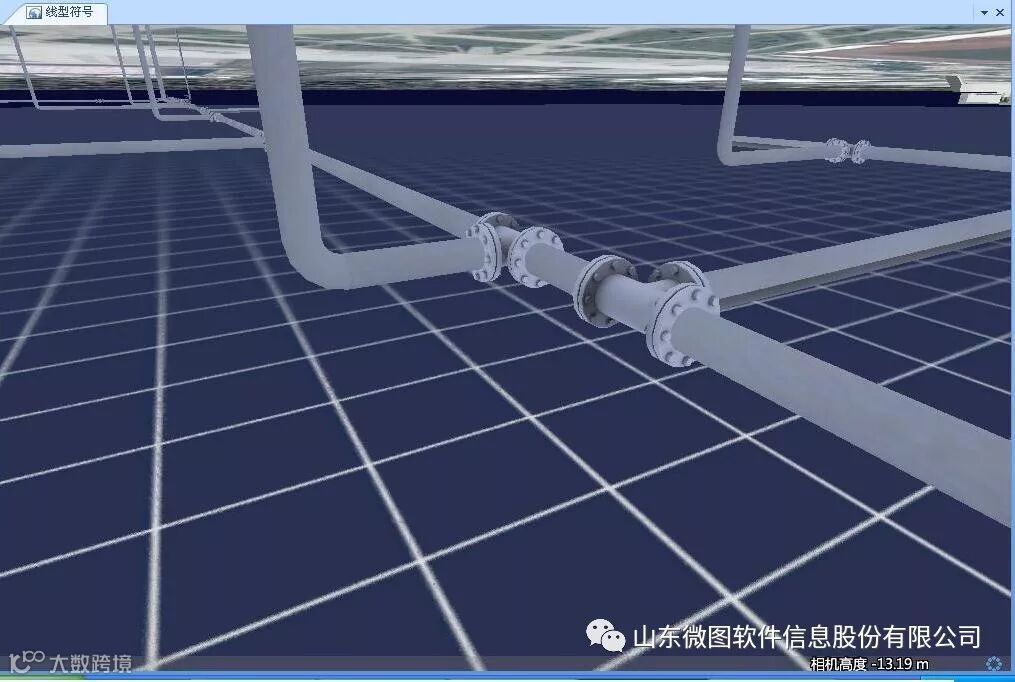

4.三维模型库
具有符合规范的附属设施三维模型库，例如：蝶阀，球阀，排气阀，法兰，闸阀，压力表、控制柜、变压器、分线箱等。

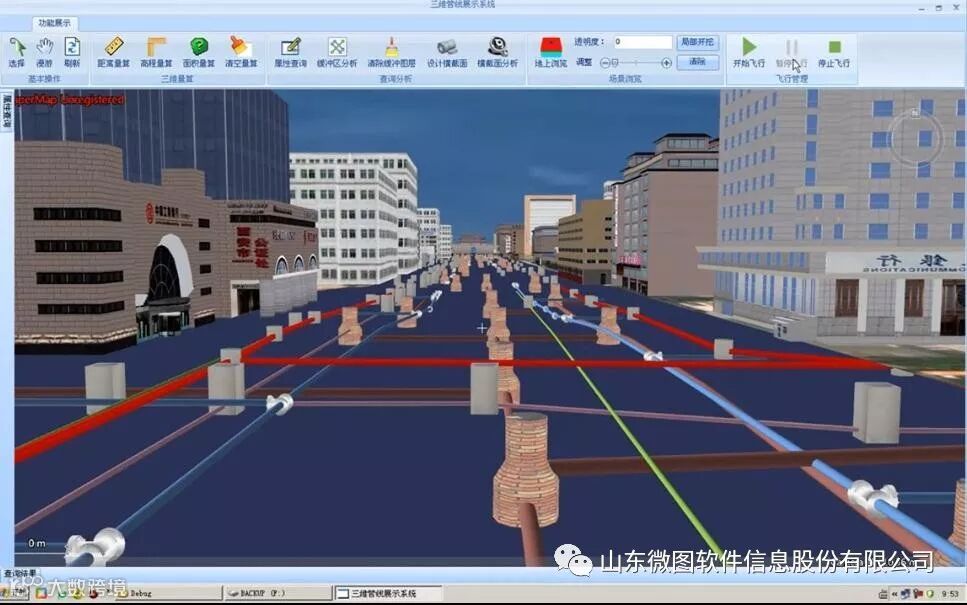

5.三维展现
提供三维管线、管点的位置定位显示功能。可以通过管线（管点）的唯一ID值等属性对管线、管点进行定位。如图所示：
6.地表透明度控制
提供地表透明度控制，可控制范围0到100%，完全不透明到完全透明。在这个透明度的控制主要用来方便的查看地下的管线。

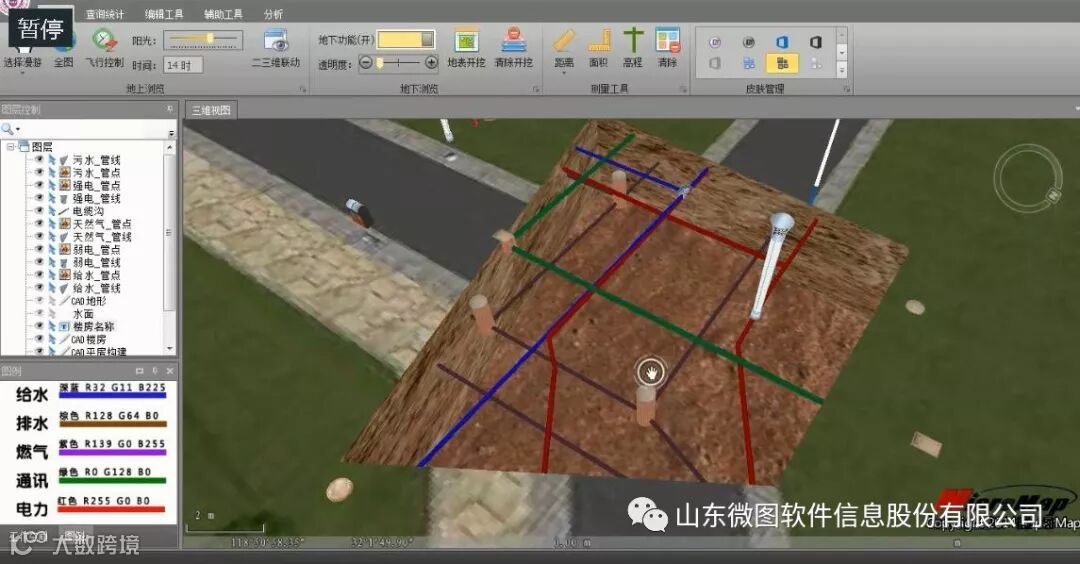

7.模拟开挖
支持地下管线工程模拟施工，提供地形自定义开挖、沿路开挖、横/纵断面分析等工程模拟施工。
提供区域开挖，可以指定特定区域地下可见，可以控制这个区域的可见深度，主要用来方便的查看某一区域的地下管线的分布情况。
