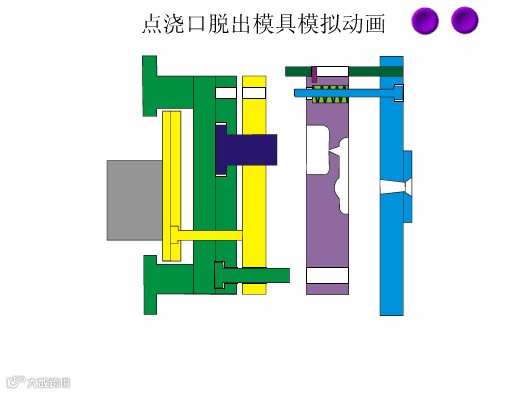

点浇口脱出模具

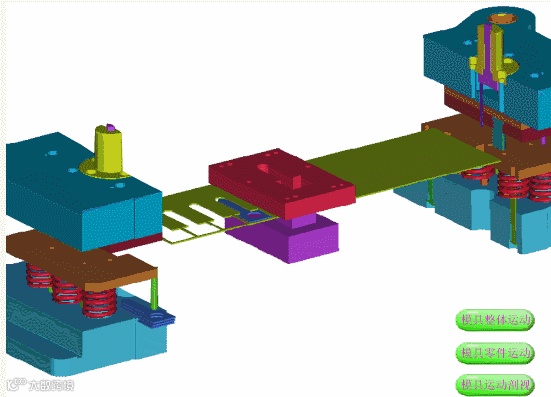

模具零件运动

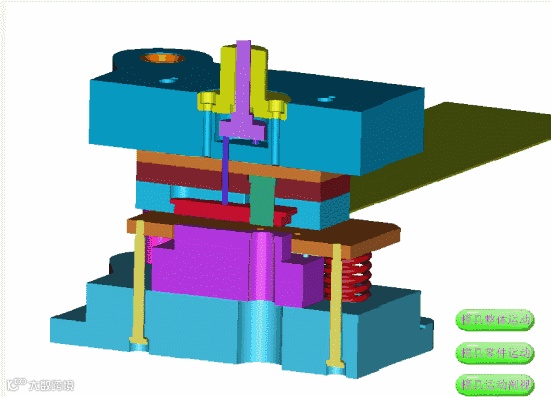

模具运动剖视

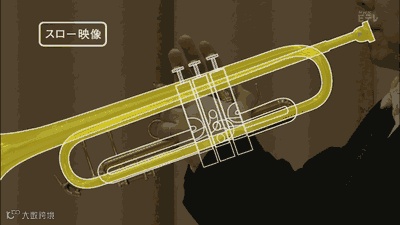

小号
▼零钱分类
▼铺设海底电缆

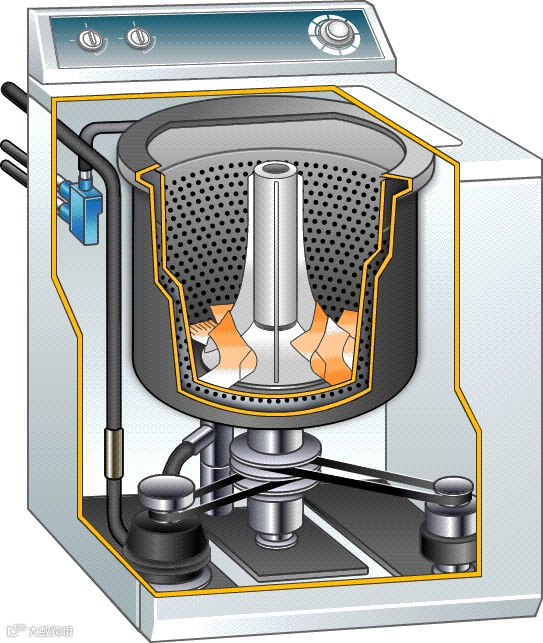

▼洗衣机

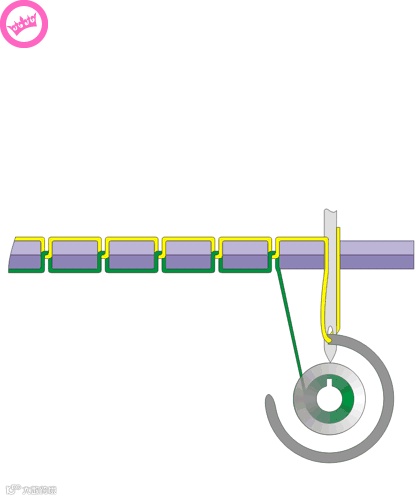

▼缝纫机

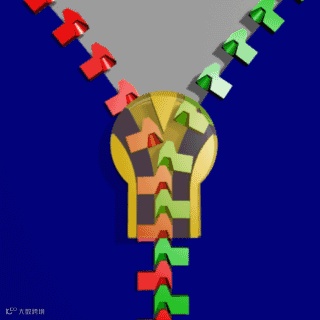

▼拉链

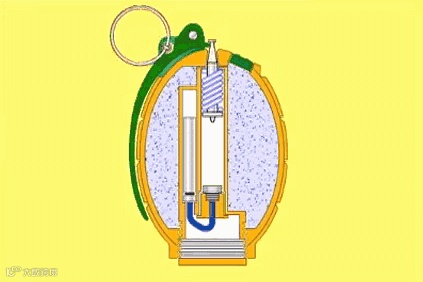

▼手榴弹

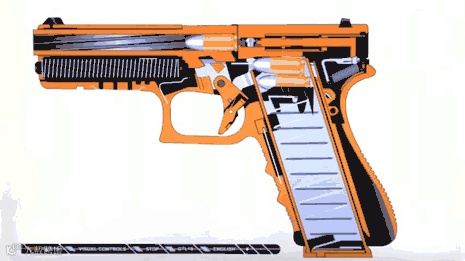

▼枪
▼心脏

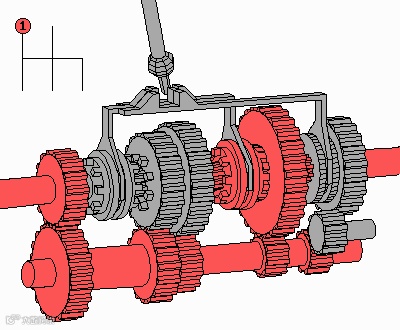

▼汽车档位

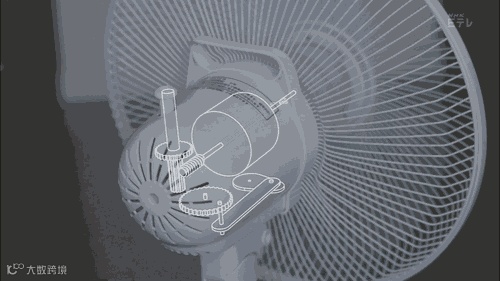

▼电风扇

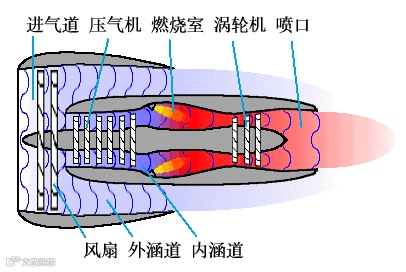

▼涡扇发动机

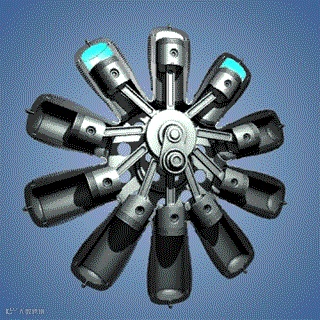

▼星形发动机

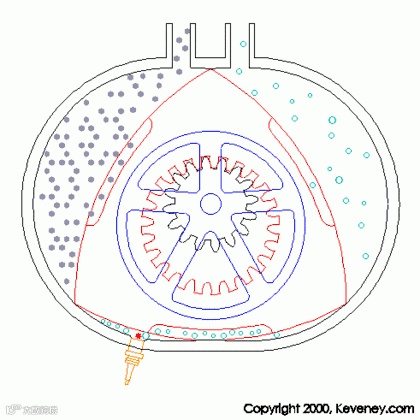

▼转子发动机

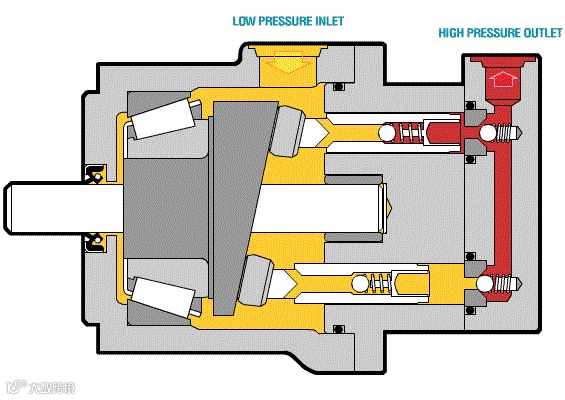

▼液压柱塞泵

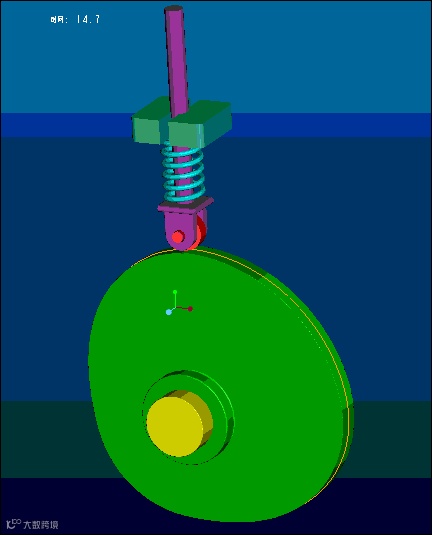

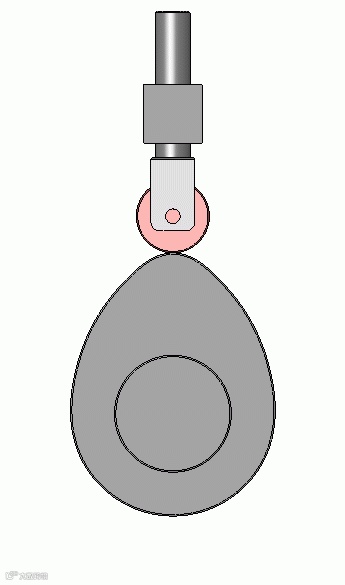

▼凸轮机构
凸轮机构是机械中的一种常用机构，由凸轮、从动件和机架组成，他能实现机械自动控制。由凸轮的回转运动或往复运动推动从动件作规定往复移动或摆动的机构。
凸轮具有曲线轮廓或凹槽，有盘形凸轮、圆柱凸轮和移动凸轮等，其中圆柱凸轮的凹槽曲线是空间曲线，因而属于空间凸轮。从动件与凸轮作点接触或线接触，有滚子从动件、平底从动件和从动件等。从动件能与任意复杂的凸轮轮廓保持接触，可实现任意运动，但容易磨损，适用于传力较小的低速机构中。
▼缠绕机构
▼射击原理

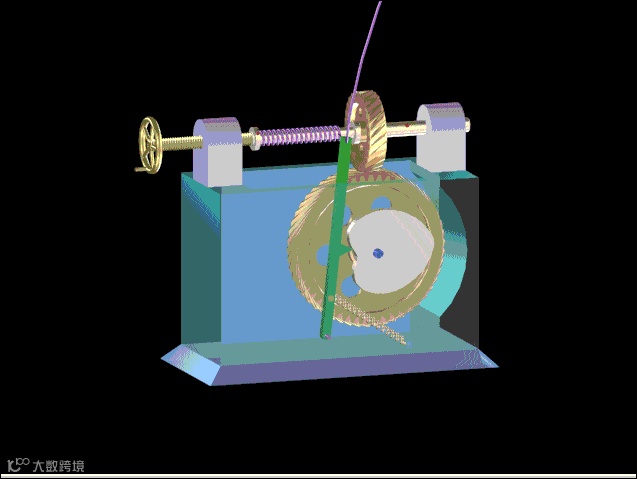

▼阿基米得氏曲线驱动机
▼锥面摩擦变速器

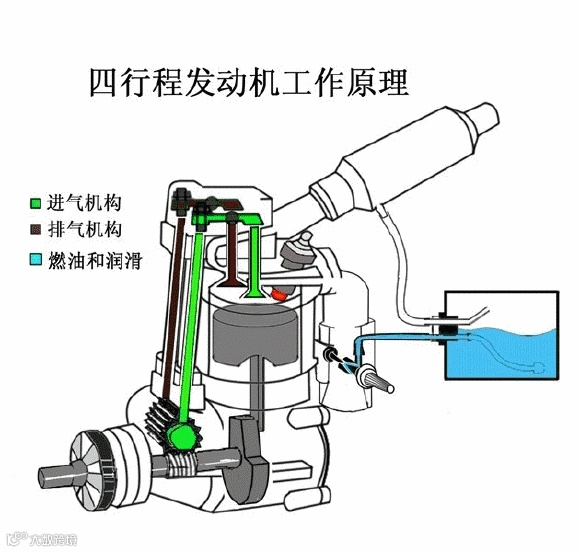

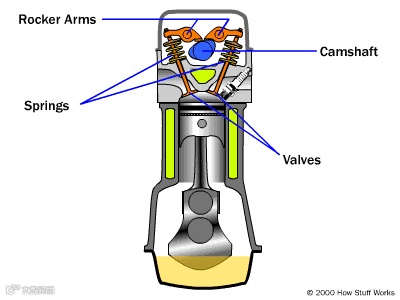

▼曲柄连杆机构
曲柄连杆机构是发动机的主要运动机构。其功用是将活塞的往复运动转变为曲轴的旋转运动，同时将作用于活塞上的力转变为曲轴对外输出的转矩，以驱动汽车车轮转动。曲柄连杆机构由活塞组、连杆组和曲轴、飞轮组等零部件组成。
曲柄连杆机构的作用是提供燃烧场所，把燃料燃烧后气体作用在活塞顶上的膨胀压力转变为曲轴旋转的转矩，不断输出动力。曲柄连杆机构是发动机实现工作循环，完成能量转换的主要运动零件。在作功冲程，它将燃料燃烧产生的热能活塞往复运动、曲轴旋转运动而转变为机械能，对外输出动力;在其他冲程，则依靠曲柄和飞轮的转动惯性、通过连杆带动活塞上下运动，为下一次作功创造条件。

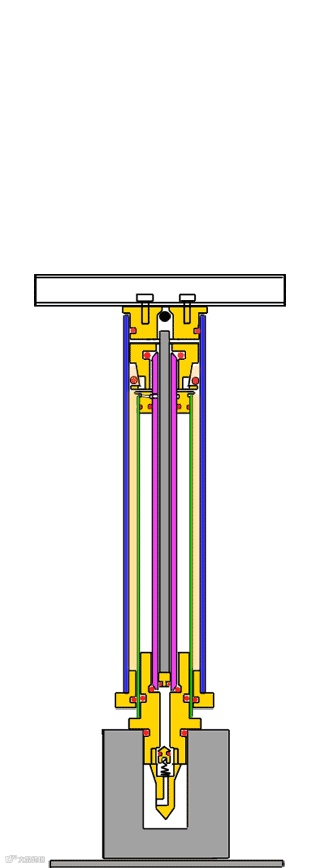

▼ 三级打气筒
使用打气筒时，要把它的出气管接到自行车轮胎的气门上，气门的作用是只允许空气从打气筒进入轮胎，不允许空气从轮胎倒流入打气筒.打气筒的活塞和筒壁之间有空隙，活塞上有个向下凹的橡皮碗.向上拉活塞的时候，活塞下方的空气体积增大，压强减小，活塞上方的空气就从橡皮碗四周挤到下方.向下压活塞的时候，活塞下方空气体积缩小，压强增大，使橡皮碗紧抵着筒壁不让空气漏到活塞上方，继续向下压活塞，当空气压强足以顶开轮胎的气门芯时，压缩空气就进入轮胎.同时筒外的空气从筒上端的空隙进入活塞的上方。

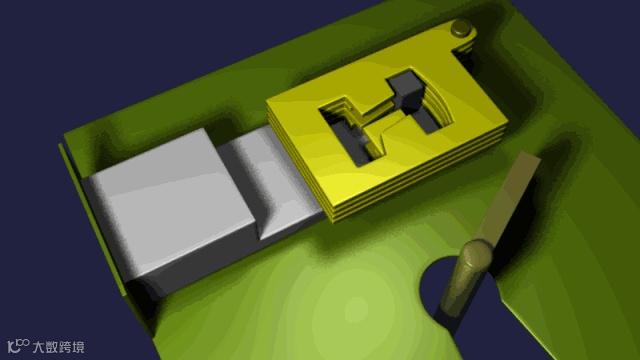

↓杆锁↓

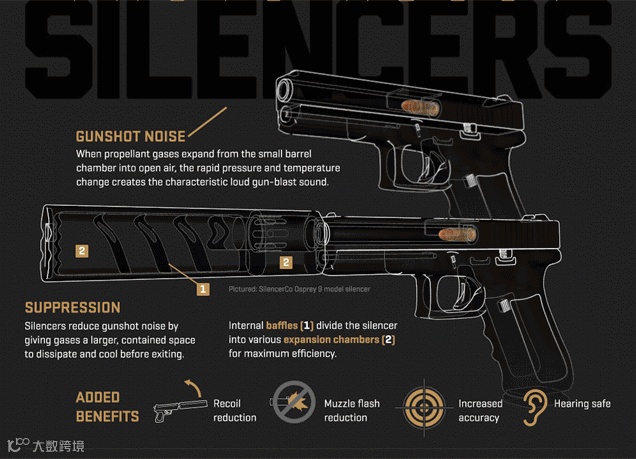

↓消音器工作动图 ↓
↓马其他十字芯↓

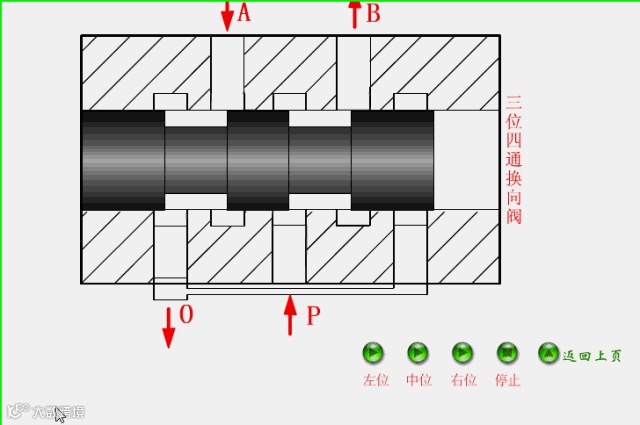

↓三位四通换向阀↓

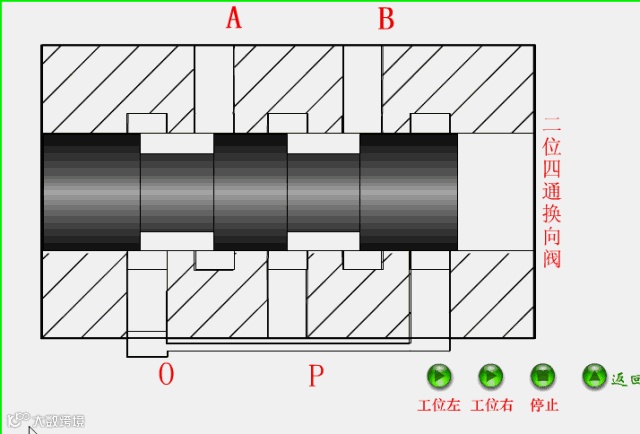

↓二位四通换向阀↓

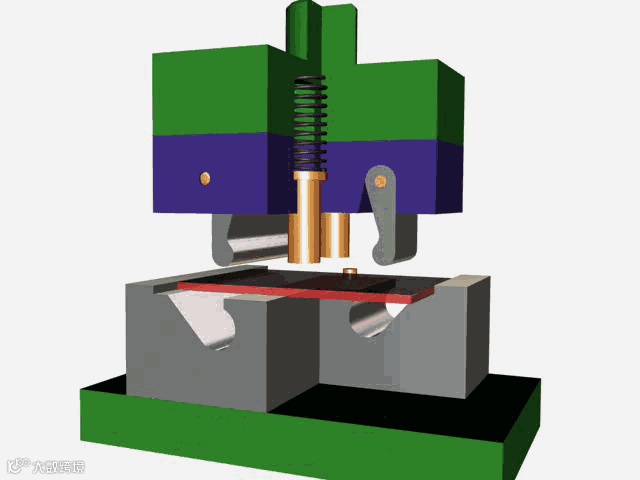

↓摆块式工件的折弯↓
↓铰链机构↓

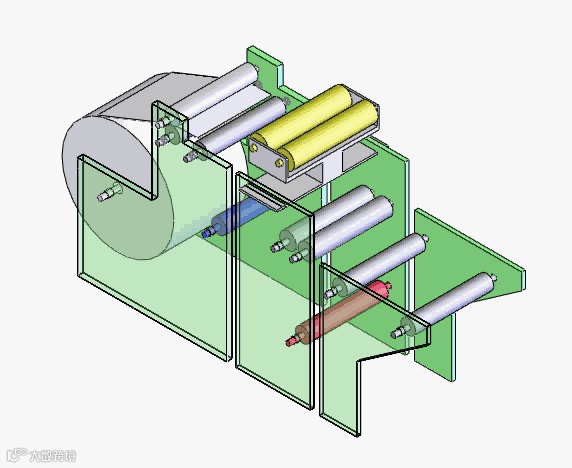

↓印刷机构↓

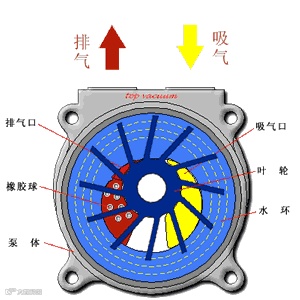

↓水环式真空泵↓
【工作原理】水环式真空泵叶片的叶轮偏心地装在圆柱形泵壳内。泵内注入一定量的水。叶轮旋转时，将水甩至泵壳形成一个水环，环的内表面与叶轮轮毂相切。由于泵壳与叶轮不 同心，右半轮毂与水环间的进气空间4逐渐扩大，从而形成真空，使气体经进气管进入泵内进气空间。随后气体进入左半部，由于毂环之间容积被逐渐压缩而增高了 压强，于是气体经排气空间及排气管被排至泵外。

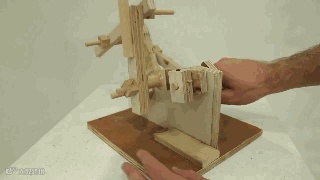

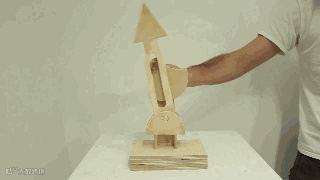

↓木玩动态图↓
内容来源：本文转载自模具人杂志，版权归原作者所有。如涉及侵权，请联系删除。
