FDM模具应用分析
铸造模具一般分为造型合箱类和消失模类，其中造型合箱类主要有木模、树脂模、金属模和射芯模。共享集团已经利用大型FDM代替木模，并有一定的效果。
FDM模具与传统模具的比较

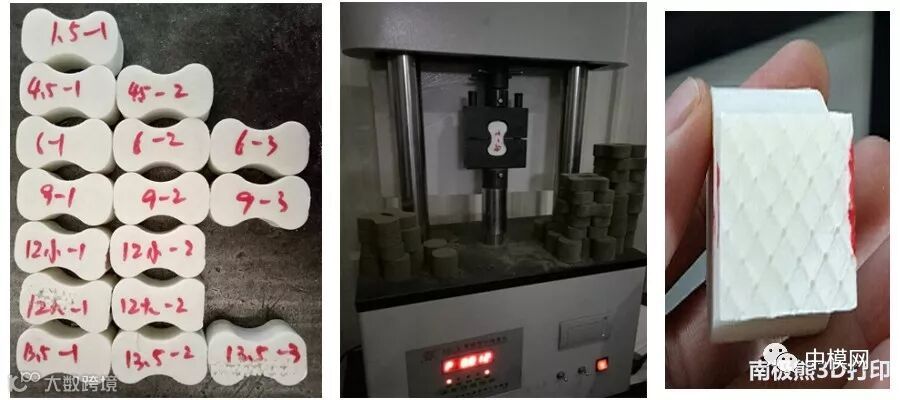

1、性能：根据一系列试验测出FDM模具层与层之间的抗拉强度是木模的1.5-2倍左右， 使用寿命大概在600次左右，是木模的2-3倍
2、成本：PLA材料可100%回收再利用，成本为木模的0.8-1.8倍。

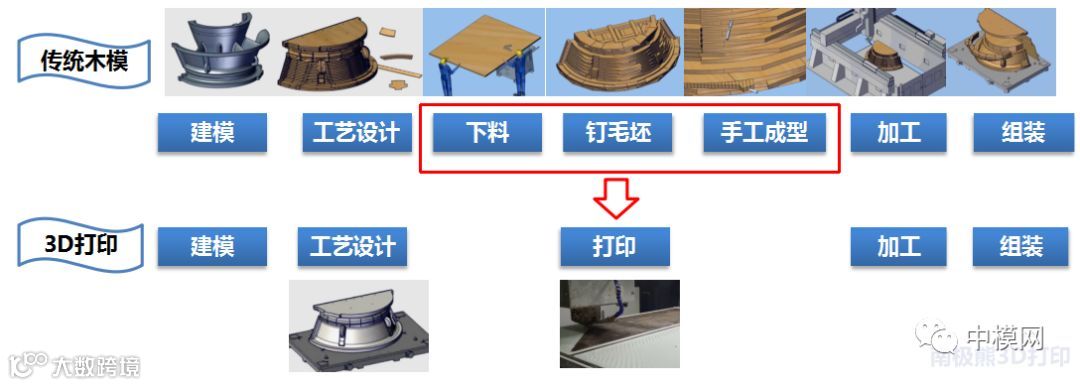

3、效率：设计周期和生产周期缩短30%-50%。
4、工作环境：FDM模具工作人员减少30%-50%

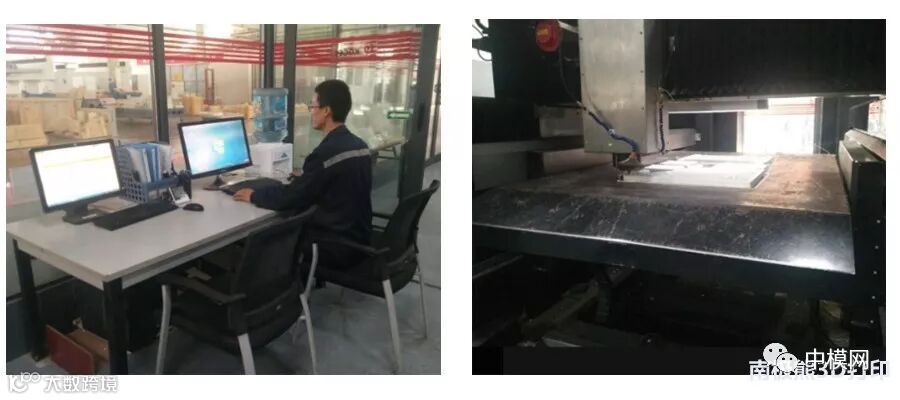

（FDM模具工作现场）

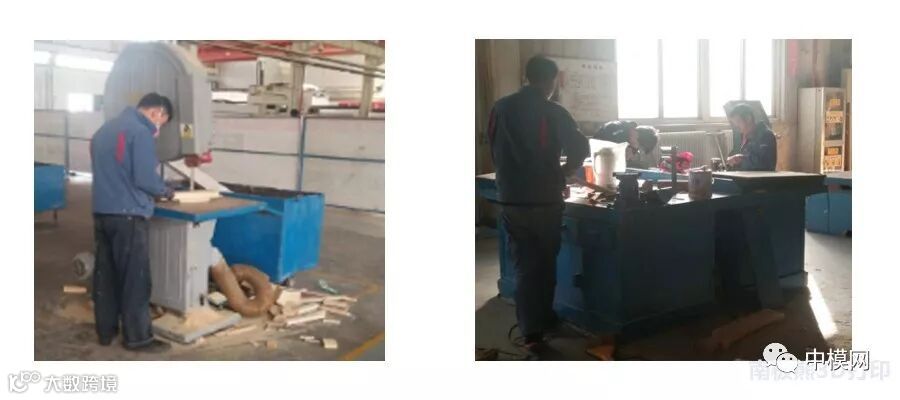

（木模工作现场）

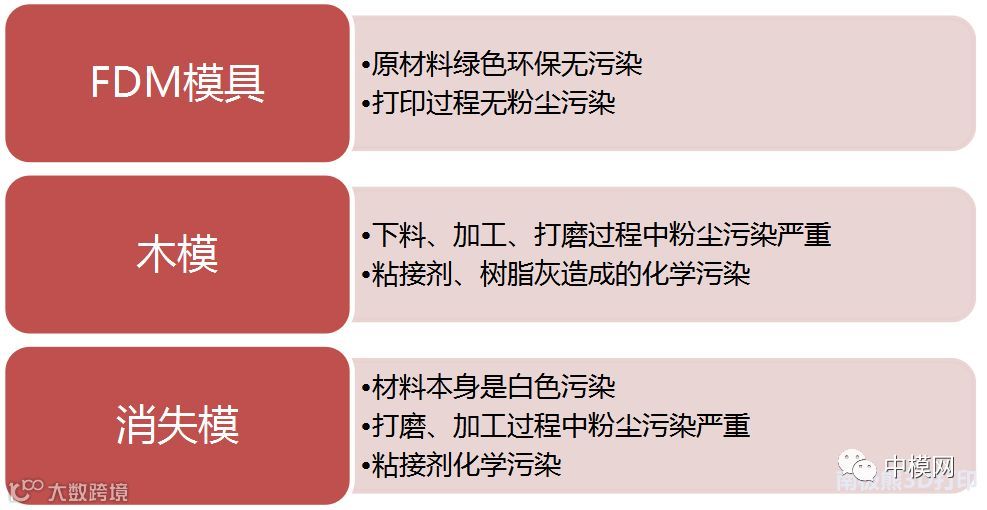

5、安全环保：
FDM模具展示
共享集团已在六大类铸件产品上利用FDM技术制造模具，生产上百套、上百吨铸造模具，模具大小从几百克到几十公斤不等。

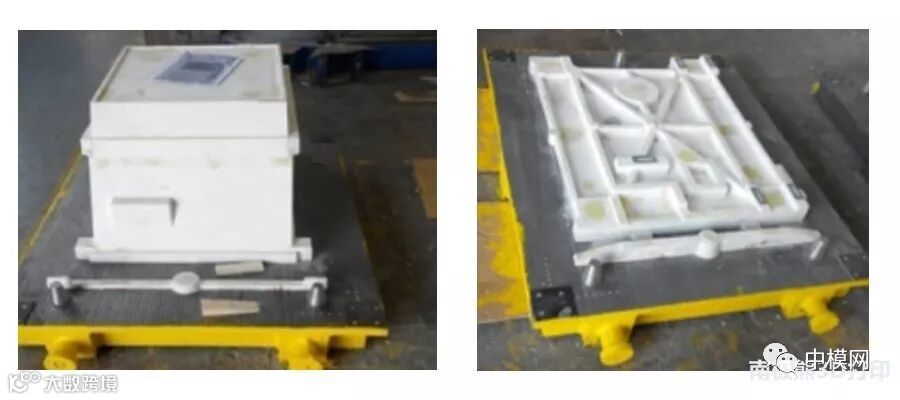

（主轴箱模具 尺寸：840*600*550mm）

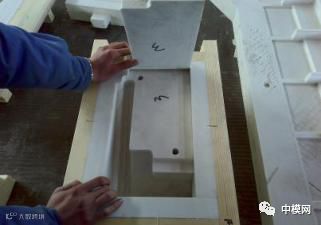

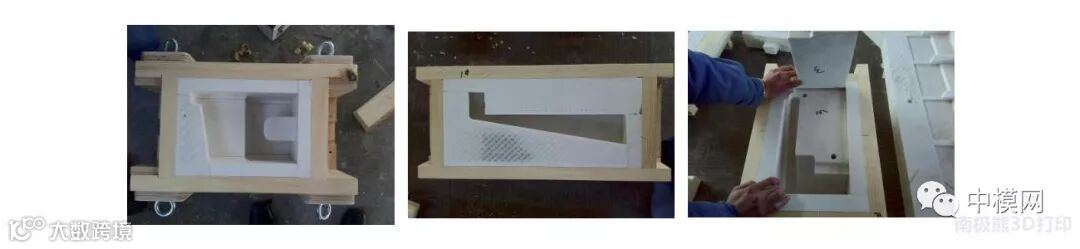

（芯盒模具 尺寸：400*200*220mm）
（立柱模具 尺寸：1900mm*900mm*480mm）
（主轴箱模具 尺寸：700mm*380mm*430mm）

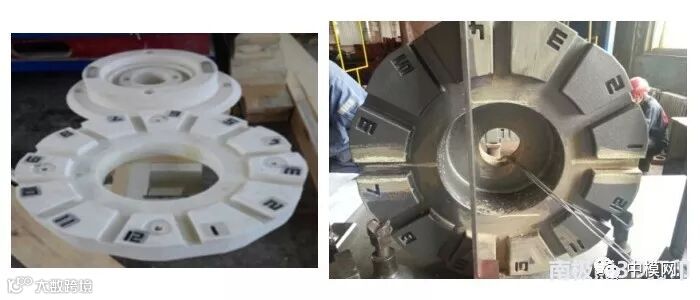

（转塔模具与铸件 尺寸：Φ660*125mm）
组合模具探索：

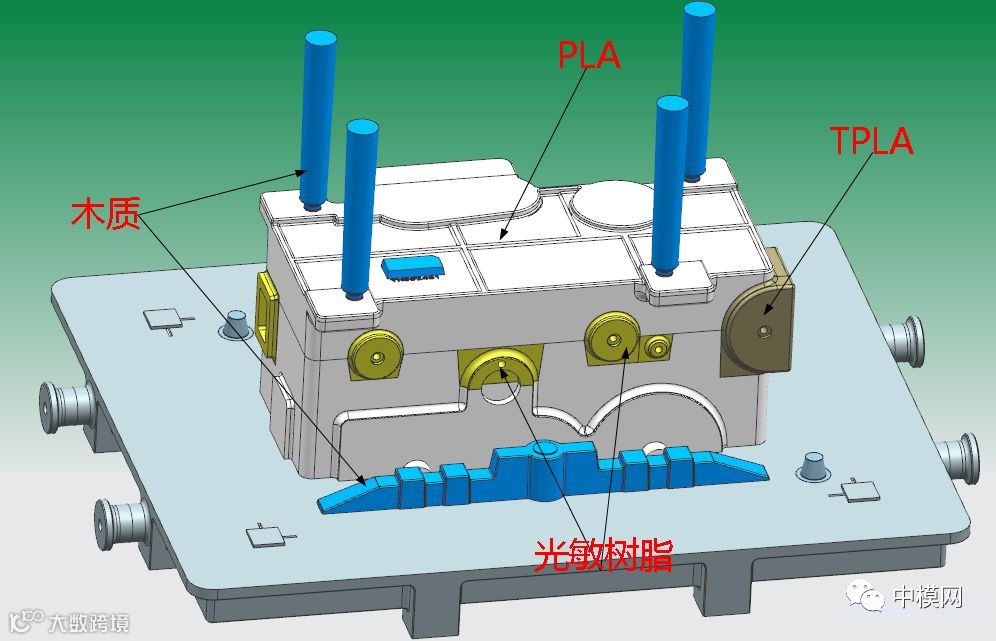

除了单纯利用FDM，共享集团结合木模、FDM、SLA等技术，通过结构优化，使材料与结构的最优配比，组合模具整体成本为木模的0.8-1.6倍，制作周期、性能、使用寿命均优于木模。
下面是共享集团通过实际应用总结出来的一些经验数据。
SLA、FDM组合模具优势：
1、可打印较为复杂的产品。
2、制作工序少，周期短（3-20天）。
3、表面光洁度好，铸件表面质量好。
4、绿色制造、材料环保、可回收利用。
5、SLA可实现燕尾销、螺纹孔一次成型。
FDM其他应用探索：

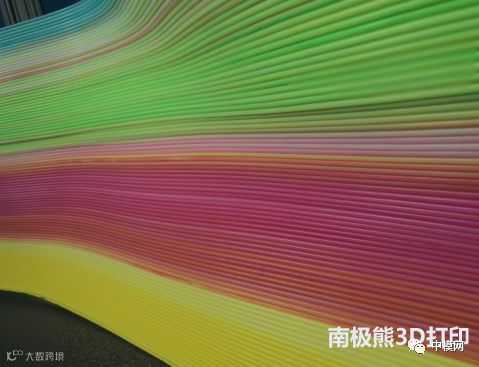

FDM设备Ishare2012成形空间2000*1800*600mm，在大型艺术雕塑、造型上已有案例应用。
小型机I-share2010设备，成形空间1000*1000*1000mm，打印产品精度可取代桌面FDM设备，打印成本为线材FDM打印的1/3。

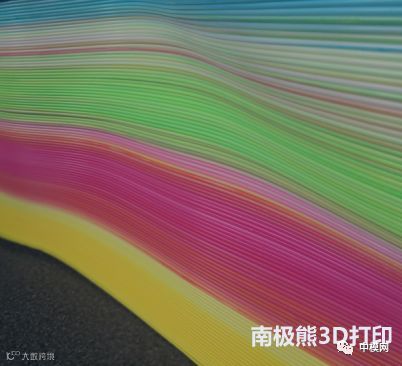

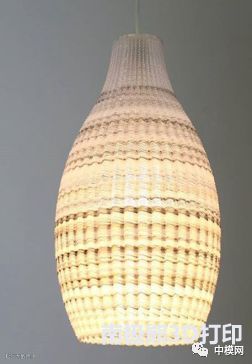

此外共享集团还在探索渐变色打印、透明材质打印、工程塑料打印等方面。相信日后FDM在各行业应用会更加广泛。
