温州浩瑞科技有限公司诚招web前端开发工程师、产品经理、测试工程师、JAVA开发工程师、云供应链运营专员、市场营销专员。待遇从优，公司社保福利健全，有意者联系万先生：17767372238(微信同号)、0577-61318188。
592945127：

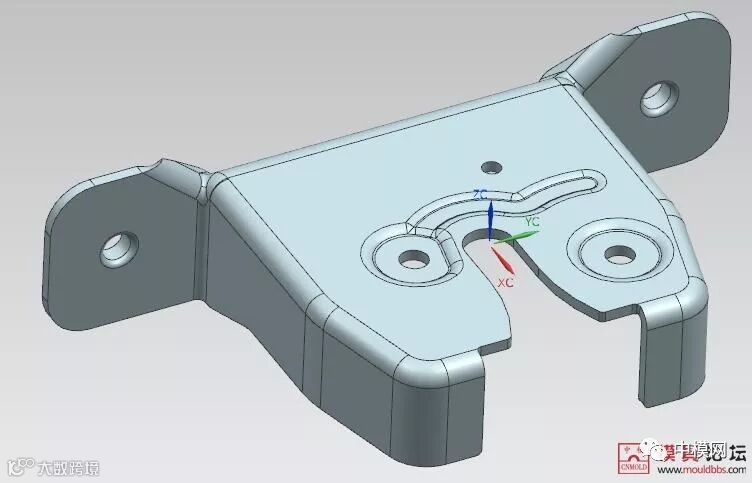

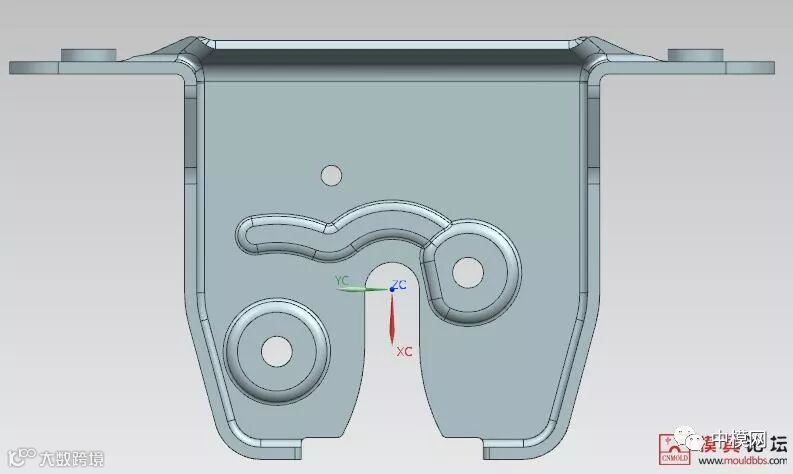

材料为S500MC 料厚2MM 怎么做才可以不开裂
Perry0821：
能不能把拐角浅翻边位做避空处理，另外在平面部位做两条直条肋或者根部做两个三角筋替换浅翻边的补强功能？
wangminjiang888：
分两步成型，破裂处做储料处理
592945127回复Perry0821：
刚开始我也是和客户这样讨论的 客户不同意更改 就说按现在产品做
Perry0821回复592945127：

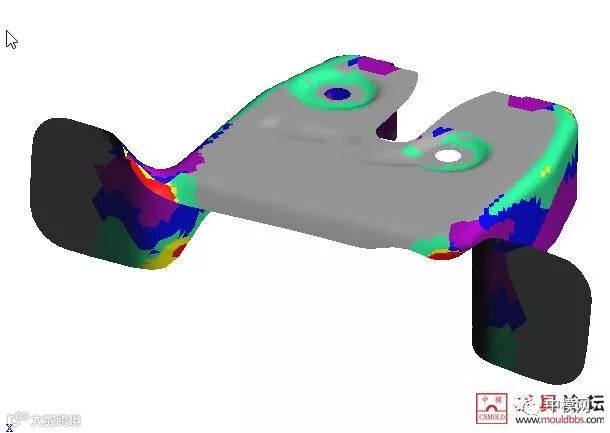

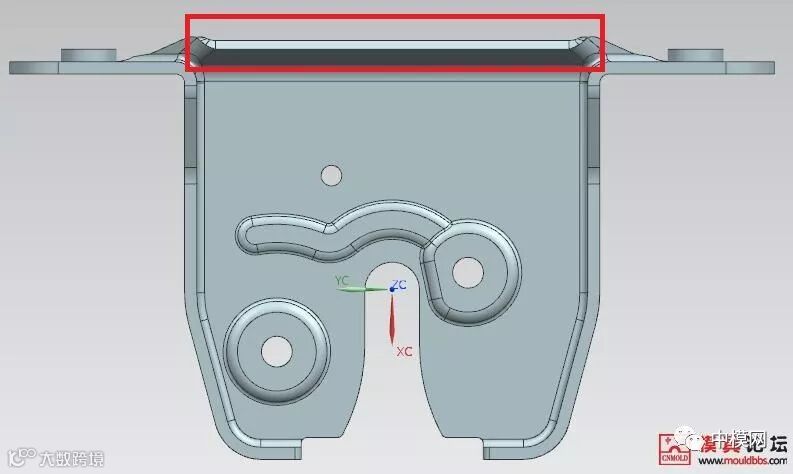

你这个拐角部位等于是材料三向对扯了，而且角度都不小，90度。确实比较麻烦，预翻预折都不太理想。做坯料的时候这个部位就很明显的有材料重叠现象了。如果客户实在不肯调整的话你可能也就只能不断调整坯料慢慢做分析了（你红色那个开裂区域要优化坯料，边优化边分析）。建议你后侧那个浅翻边先不做。这样不影响你两侧的折弯，最后单独做个V型模压后面那个浅翻边，拐角位就让它自由成型。
其实严格来说，这个产品工程师水平还不成熟，先不说这样做对冲压工艺的影响，就算这样做出来了在后期的10W+强度实验的过程中这个部位也很有可能会出现开裂风险。可惜你可能不是在主机厂，不然还是有一定的沟通余地的。
592945127回复Perry0821：
是的 ，大师说的对 客户也和主机厂沟通过也说这产品设计的不够成熟，让主机厂更改，但是没有得到回复，不过客户同意让我们申请微改，他们去和主机厂沟通。
Perry0821回复592945127：
主机厂拿到外面的图纸基本都是冻结过的图纸，你要让他们改产品结构，这个流程不是一般的麻烦，涉及到方方面面，时间很长。一般研发都是不愿意改的。我在主机厂呆过一些年头感受算比较深刻了，内部开模沟通申请改图纸都比较麻烦，何况你这还是三级供应商了，这个有点够呛了。
我想知道这个产品除开加条形肋或者三角筋替代补强外，你准备怎么样微调确保不开裂还尽可能不影响强度？
592945127回复Perry0821：
这个零件本就是色变后的 产品，只是要求在优化下，更容易成型，应该有余地
Perry0821回复592945127：
磨刀不误砍柴工，多沟通验证一下吧。
592945127回复Perry0821：
下午得到通知，客户已经改善零件了，只在原零件基础上加长材料，形状为改变，可以一步成型到位了
