[求助] 这个连续模工序怎么做？要求两个产品共用一套模具（更换镶件），成型尺寸一样的

Enrgnohzenr:

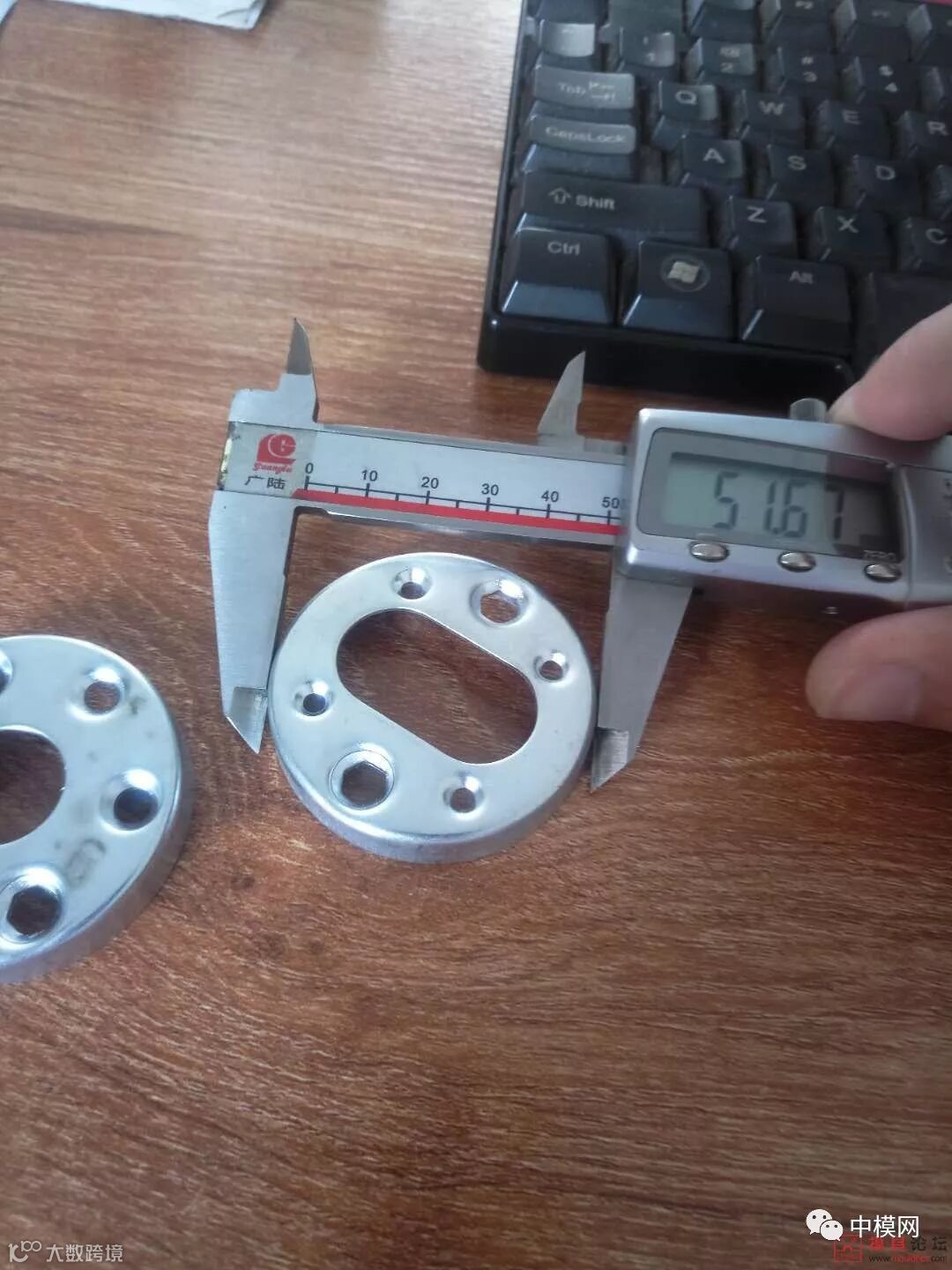

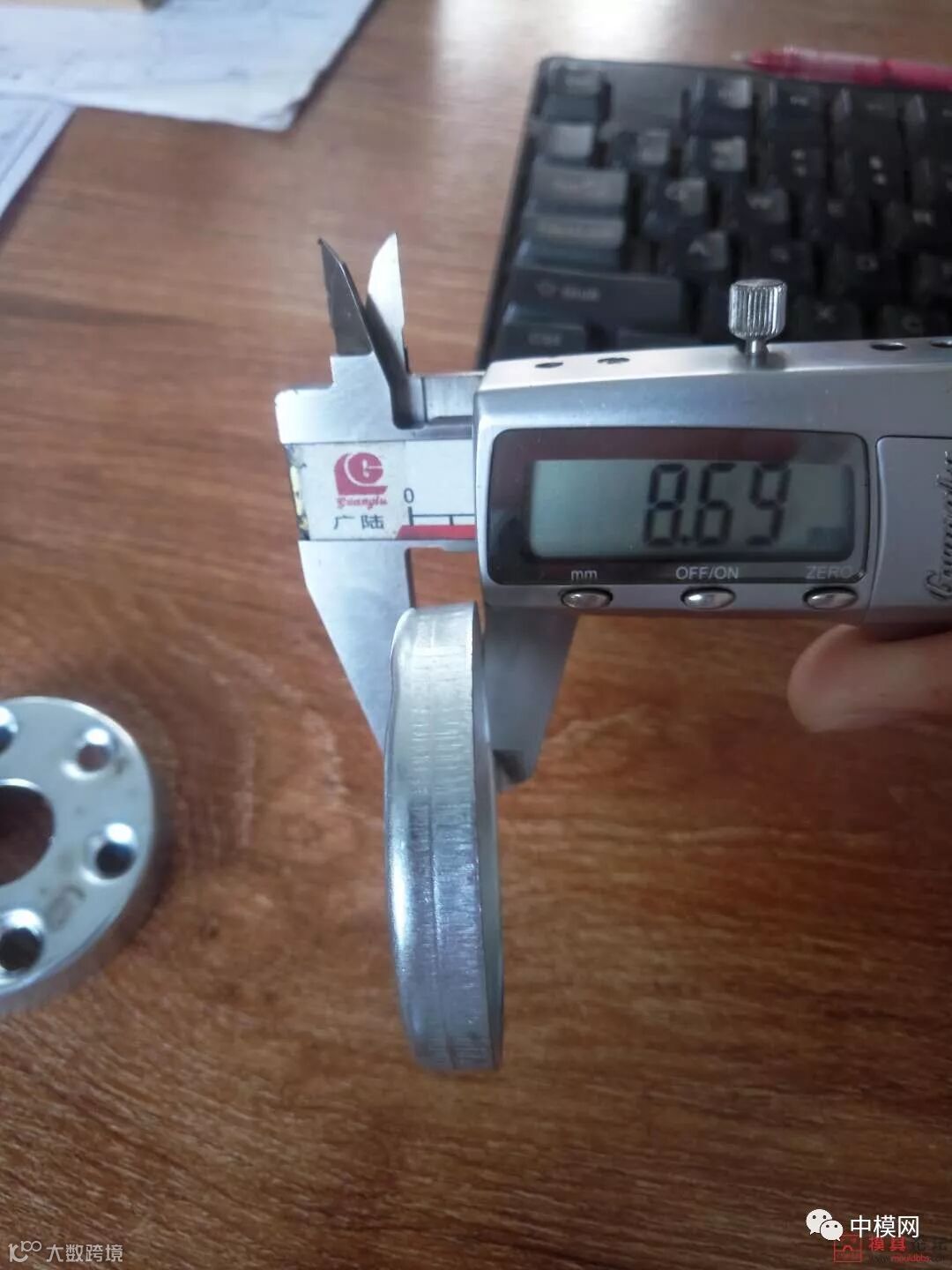

这个连续模工序怎么做？要求两个产品共用一套模具（更换镶件），成型尺寸一样的

LIAOYAO:

楼主要先排两个产品的工位，之后再汇总哪些工站可以共用，哪些工站必需跟换零件。
不各自画就要谈共模，那会很困扰的说。

先搞定内部，最后剪断拉深(成形)。

Enrgnohzenr回复LIAOYAO：

冲椭圆孔后再成型会不会拉变形？

dxx123456：

这个件简单，1步冲孔，2打拉沙，3连拉伸切边一次完成可以了

Enrgnohzenr回复dxx123456：

问题是椭圆孔冲孔后再拉伸会拉到变形

Perry0821回复dxx123456：

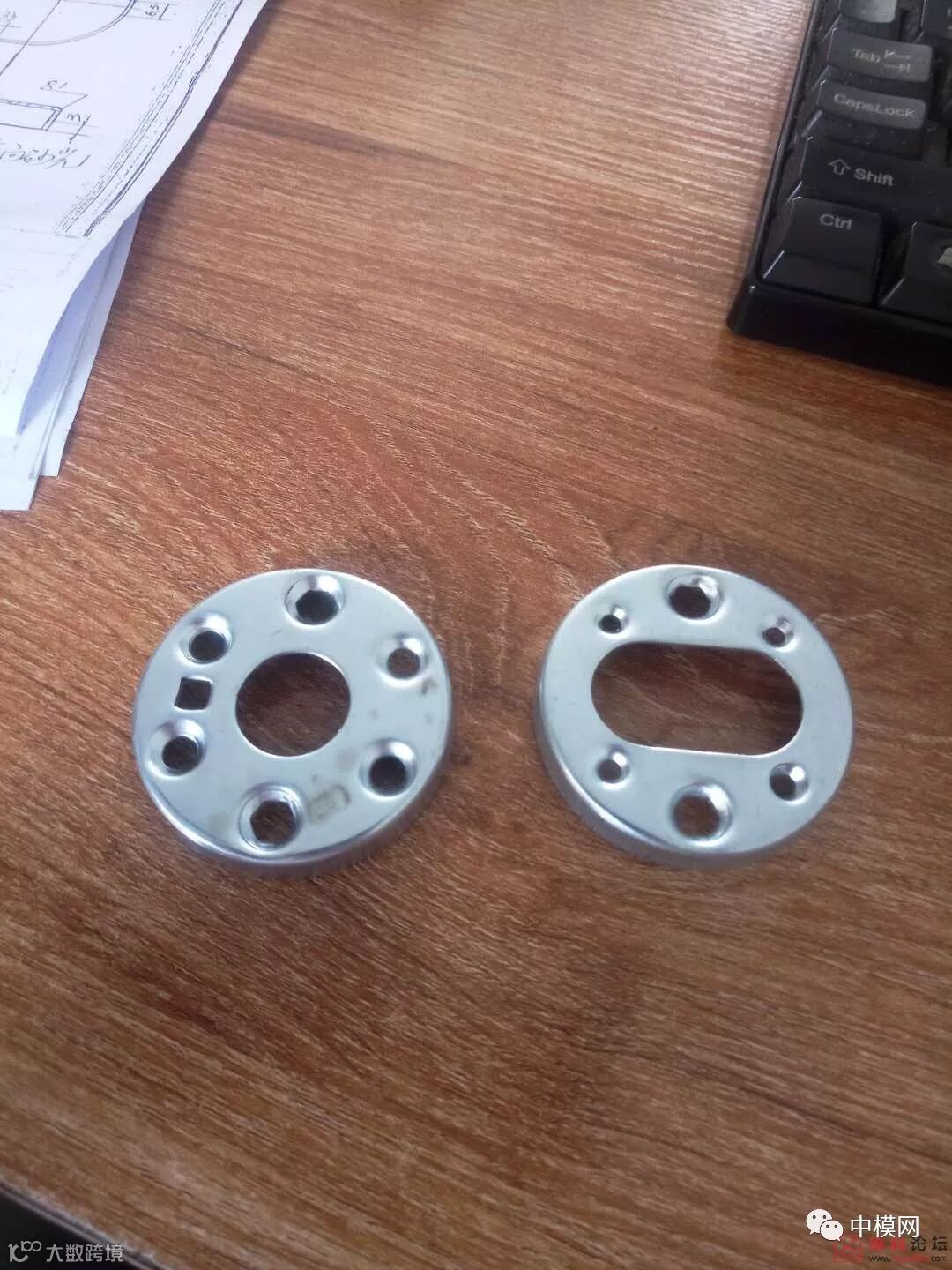

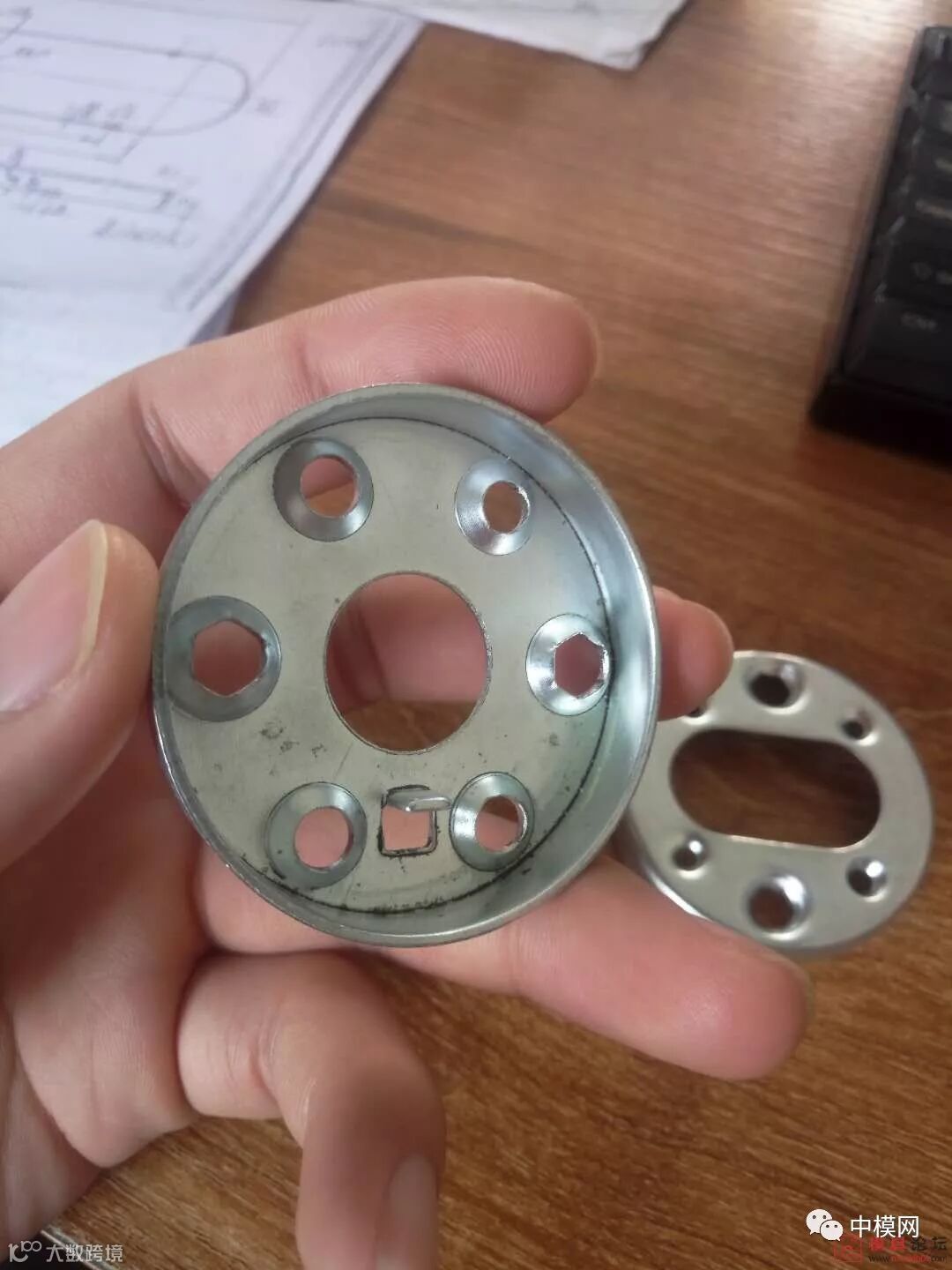

人家的样品就已经很明显的把工艺表达清楚了，先拉个浅凸包，再把里面的孔和沙拉处理好，最后再翻直边段，就是防止变形，不过这产品做的还是比较丑了。   如果之前是单工序，那你这个样品反应出来的工艺就是不合理的。

cming回复Enrgnohzenr：

这个可以拉深、冲椭圆孔同步上完成，冲公装在拉深凹模里面，拉深差不多到位再冲孔，孔就不会变形了。

Perry0821：

快换方式有两种，一种是模具零件全部换下来，这样模具短一点，换线麻烦一点；
要么在模具里面多做几步，不同特征部位做做成抽板式，换产品生产的时候抽板替换就可以，换线简便效率高。模具成本就高一些咯。

Enrgnohzenr回复Perry0821：

这个样板是单冲做出来的

Perry0821回复Enrgnohzenr：

我知道是单冲，就是单冲也应该有更好的工艺，这样看外形那个接线痕太明显了。

sdks：

没有看到料厚，成型和冲椭圆孔放在一起，入子的壁厚也是个问题！

LIAOYAO回复Enrgnohzenr：

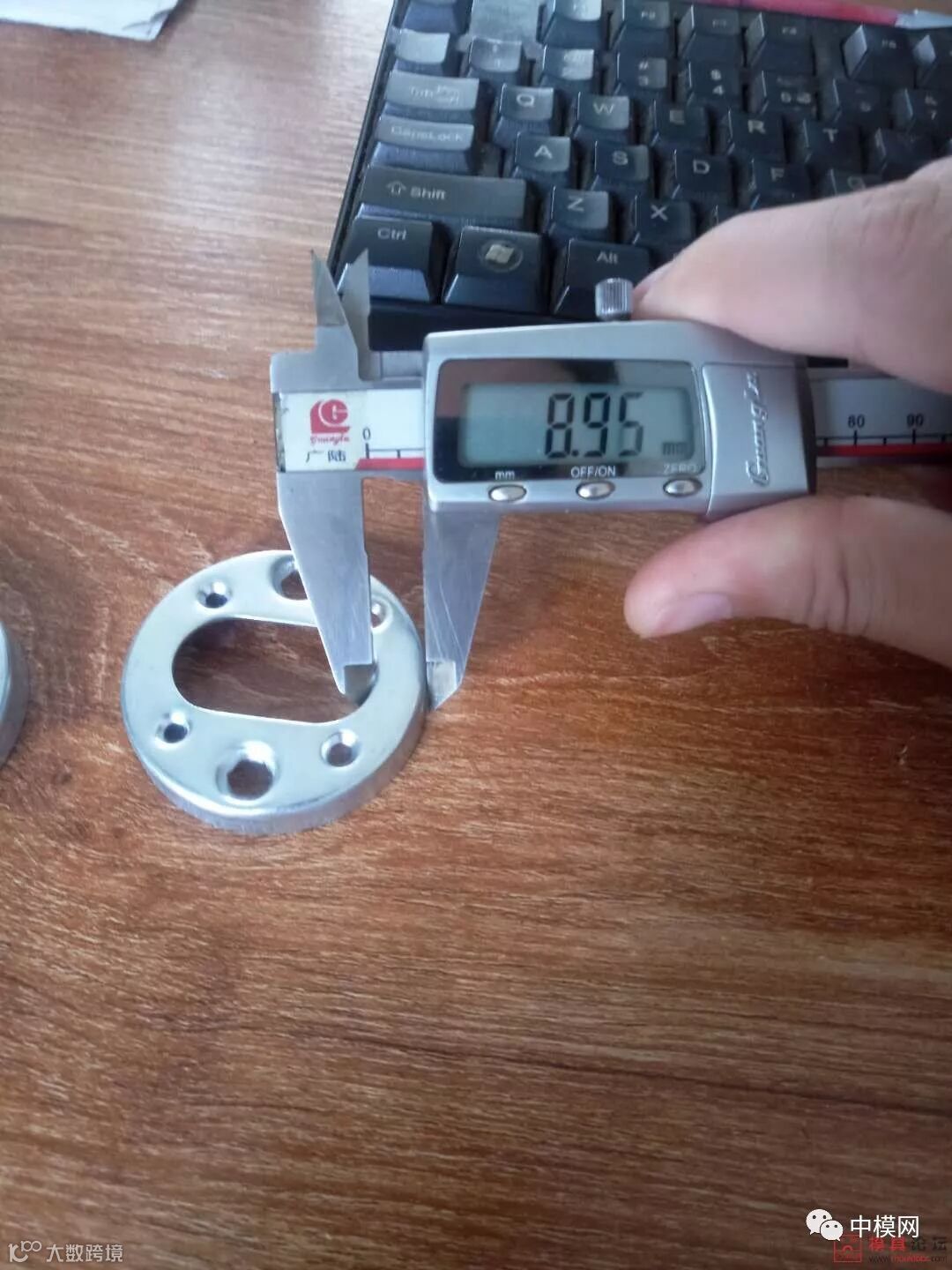

看楼主照片，椭圆孔到外侧还有8.96，除非你的模具是不压料，压料力够的话应该是不会变形的。
