模具小弟小陈:

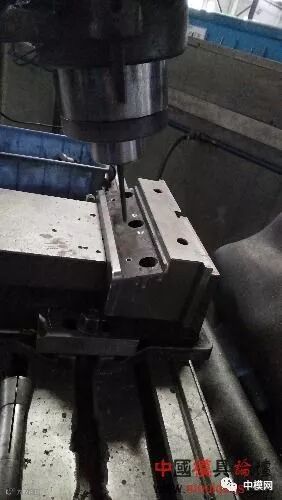

求教一下，斜面如何分中取数，用三角函数怎么计算，我之前弄了一次，（机头斜，碰数面也是斜的，均为55°～），碰面后减刀柄一半归0，然后进数15，钻出来的孔偏了一半，被人骂死，所以想问一下大佬们怎么弄，别见笑:-D
qingloo:
定一个基准面，用基准面取数
LIAOYAO:
1、楼主的55°是以哪个轴为基准？一般是以水平轴为基准轴。
2、机头倾角垂直加工面，则碰刀后的进给就不是刀具的半径，机头的坐标系统只对机头打孔时符合的，
3、机头坐标倾角轴向对应机床坐标有余弦差，需要换算；
4、机头坐标非倾角轴向，直接对应机床坐标；
5、若是照片机头倾角是向机身，则左右长方向(X轴)可以直接对应机床坐标；
前后短方向(Y轴)都需经过余弦（COS）角换算。
fdszlf:
上下分中，左边单边取数，进数多少，在CAD上面做一个斜面，画一下。就量出来了。（说的是机床轴不摆斜的情况）
模具小弟小陈回复LIAOYAO:
可以列个公式出来不，比如说~。谢谢你了
LIAOYAO回复模具小弟小陈：
图纸尺寸*cosθ = 床台(Y轴)移动量。
两边碰则取对中，单边碰则要用余弦转换。刀柄的一半、图纸尺寸，都要用余弦转换。
斜的尺寸投影到平面后的尺寸才是移动床台数
