图3所示能否用连续模具一套做出来，并求方案

中模网

2020-01-17

导读：招贤纳士温州浩瑞科技有限公司诚招web前端开发工程师、产品经理、测试工程师、JAVA开发工程师、云

招贤纳士

温州浩瑞科技有限公司诚招web前端开发工程师、产品经理、测试工程师、JAVA开发工程师、云供应链运营专员、市场营销专员。待遇从优，公司社保福利健全，有意者联系万先生：17767372238(微信同号)、0577-61318188。

xd168:

未做过二个产品一套模具内做出来的

LIAOYAO:

不能理解楼主表达的意思，只能分开回复；
1、图3所示能否用连续模具一套做出来-------可以，复合加工模，在模内组装。
2、未做过二个产品一套模具内做出来的-------不同材质不同步距，楼主想如何排样？

Perry0821:

没看清楚是否需要扣合，如果只是单出产品的话，并行双料带做没什么问题。

xd168回复Perry0821:

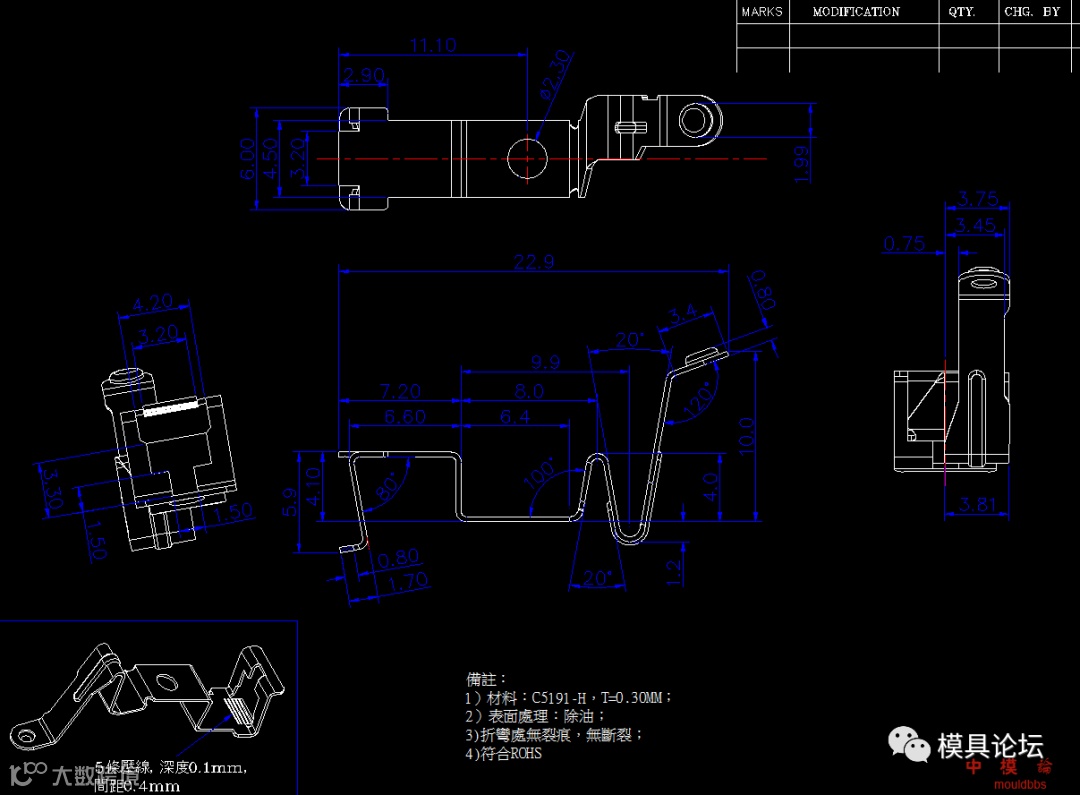

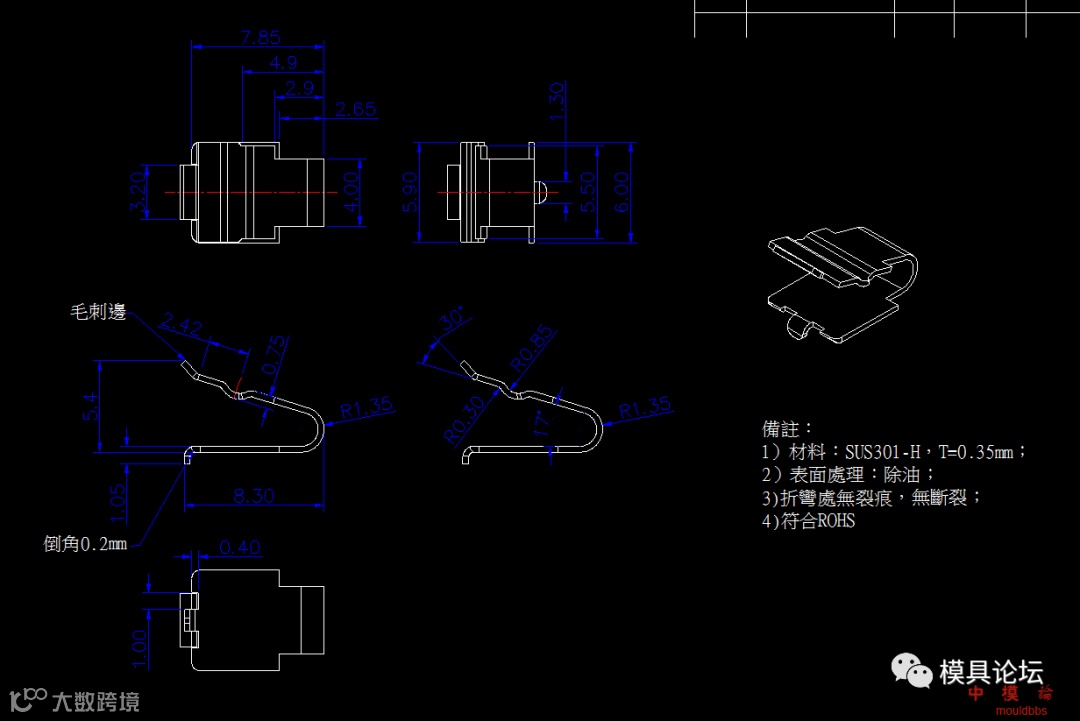

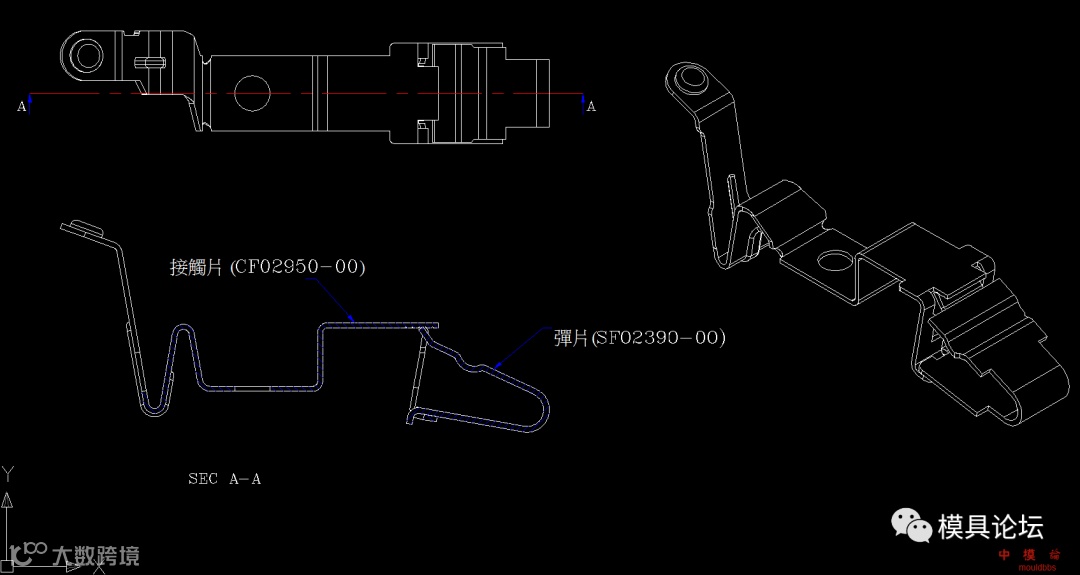

图1，图2单产品图，图3是组合图，客户的要求是按图3在一套模具内做出来

xd168：

客户说在别人那可以二个产品，二条料带开在一套模具内并组装，要我开模具。在这谢谢二位大师的意见，我可以直接跟客户说按贵司的想法我做不了。

LIAOYAO回复xd168：

十字模就是这样二条料带开在一套模具内并组装。
别人已经有模具，并且在生产中，为何还要找楼主开模？
客户会给出模具费吗？
产品要杀你多少价？

LIAOYAO

模具费只给模板钱，有量，说别人那有类似的，他们想分开做，这个客户钱每月准时到。

这个能用十字排料做出来吗？

Perry0821：

两个产品单看还是比较简单的。楼主建议你把扣合部位详图发一下，这样看剖视图看两个产品的结合部，搞不明白怎么扣合起来的。十字模扣合是有条件的，不是什么产品都可以扣，也不是只有十字模才能扣。

Perry0821：

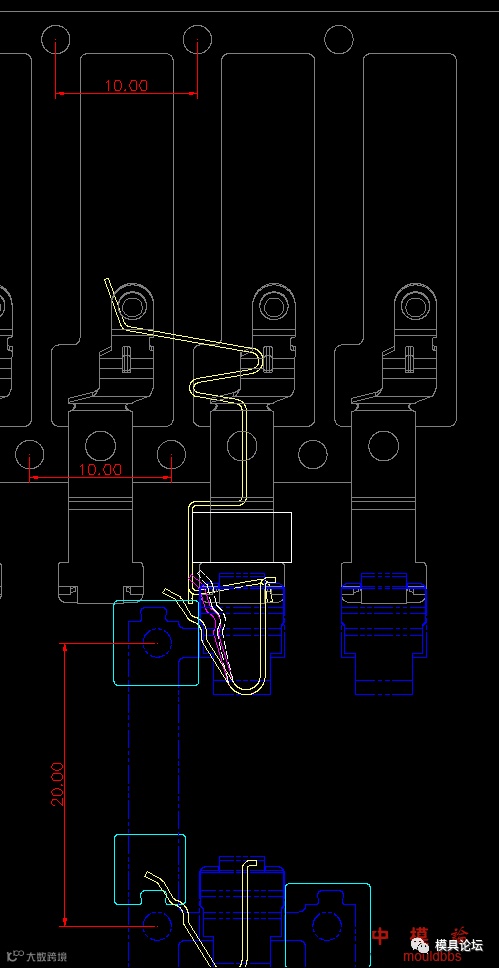

客户就给这样的图，应该可以看懂，先排排十字料到时烦请指正

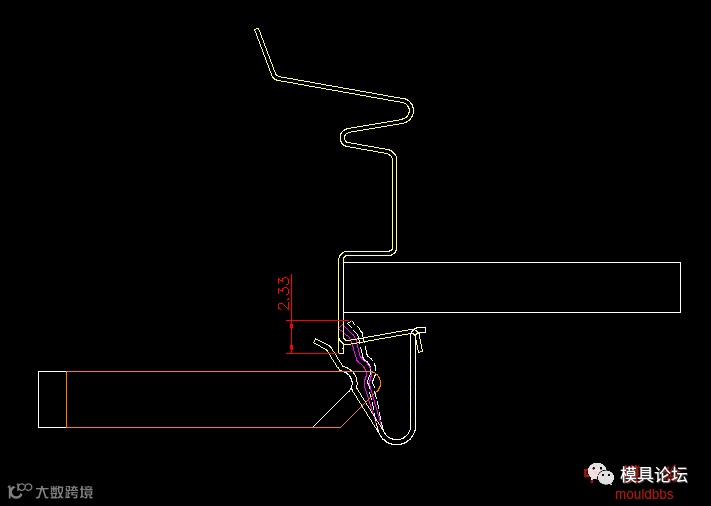

十字料成型好后如图所示边切带扣合的构思

LIAOYAO回复xd168：

弹片在这个角度是卡不进的说，要倾斜角度。

dongqi29：

刚刚看到这个帖子，估计早就完事了

但是还是简单的说说我的个人看法
我暂且把长的弹片当作主弹片，短的弹片当作付弹片来描述
1.主弹片扣合位置80°的角度先按照90°来制作。
2.将弹片按照17楼的方式排样，只是在纵向送料（付弹片）时相将（付弹片）整体的高度下压到可以完全塞入主弹片。
3.将下压付弹片的外力释放后，付弹片自动卡入主弹片，同时将付弹片从料带上裁切掉。
4.重新折弯主弹片80°角度尺寸。
思路大概是这样，具体的细节需要仔细推敲

大家如果有更好的想法，欢迎点击原文跳转至模具论坛原贴参与讨论！
