近日，弘扬石英第二代黑色石英材料研发获得成功，突破了传统石英材料1730℃的耐温界限，将软化点提高到了2000℃，而且具有低热膨胀系数5.5*10-7、1000℃导热系数2.081W(m*K）等优秀性能。

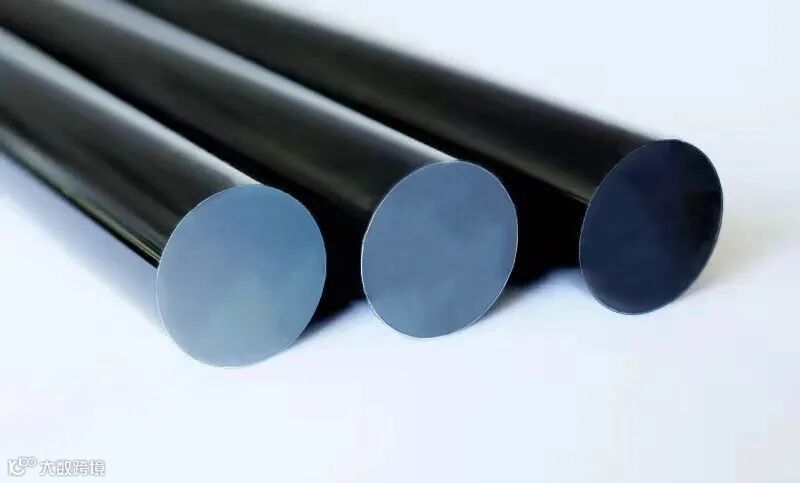

弘扬石英始终深耕于石英材料制备技术的创新研发，得益于自身高纯石英砂提纯技术的提升和掺杂石英砂技术的突破，在黑色石英材料制备技术研究方面不断取得新进展，先后获得“黑石英”相关发明专利5项，成功制备了黑色石英棒、黑色石英管、黑色玻璃板、黑色石英砣碇等多种“黑石英”母材，在“黑石英”领域具有独特的技术优势和较高产品竞争力，可为广大需求客户提供多类型合格可行的材料解决方案。

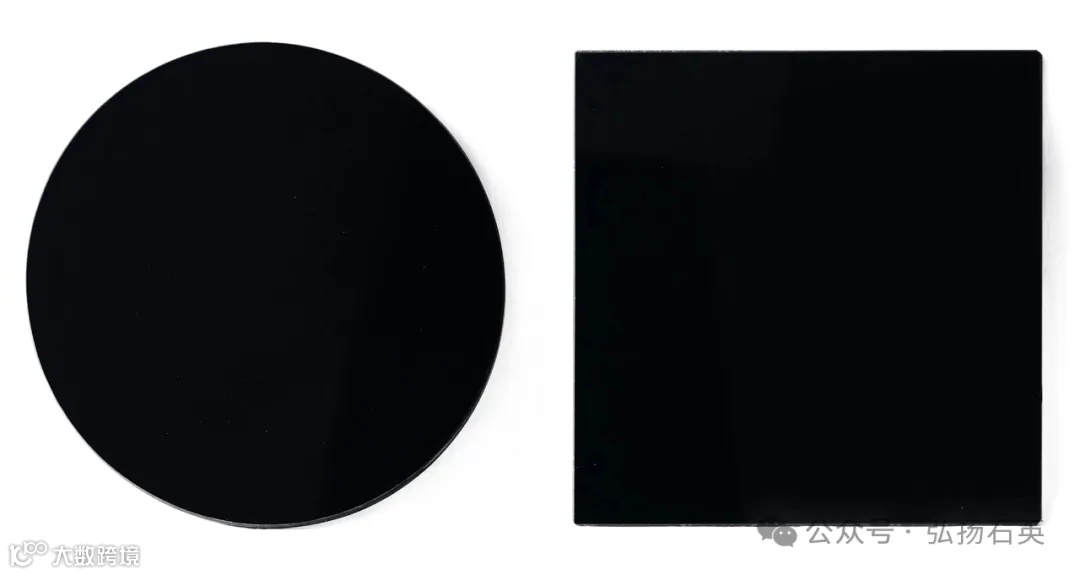

黑色石英板具有优秀的吸光属性，耐2000℃高温。解决杂光问题，填补了国际吸光石英玻璃的空白。

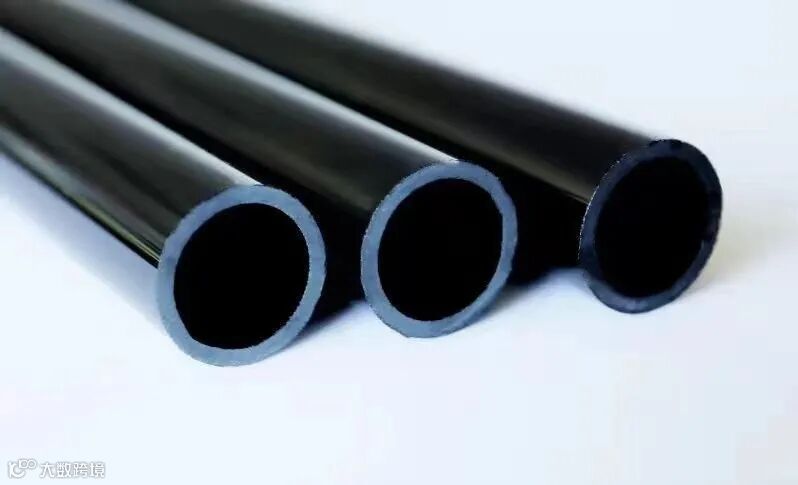

黑色石英管是理想的高温成型模具，耐高温与低热膨胀系数相结合，即使在1800度的高温下，也不用担心模型变形的问题，而且其极低的热膨胀系数，也减少了脱模剂的使用，提高了产品的获得率。

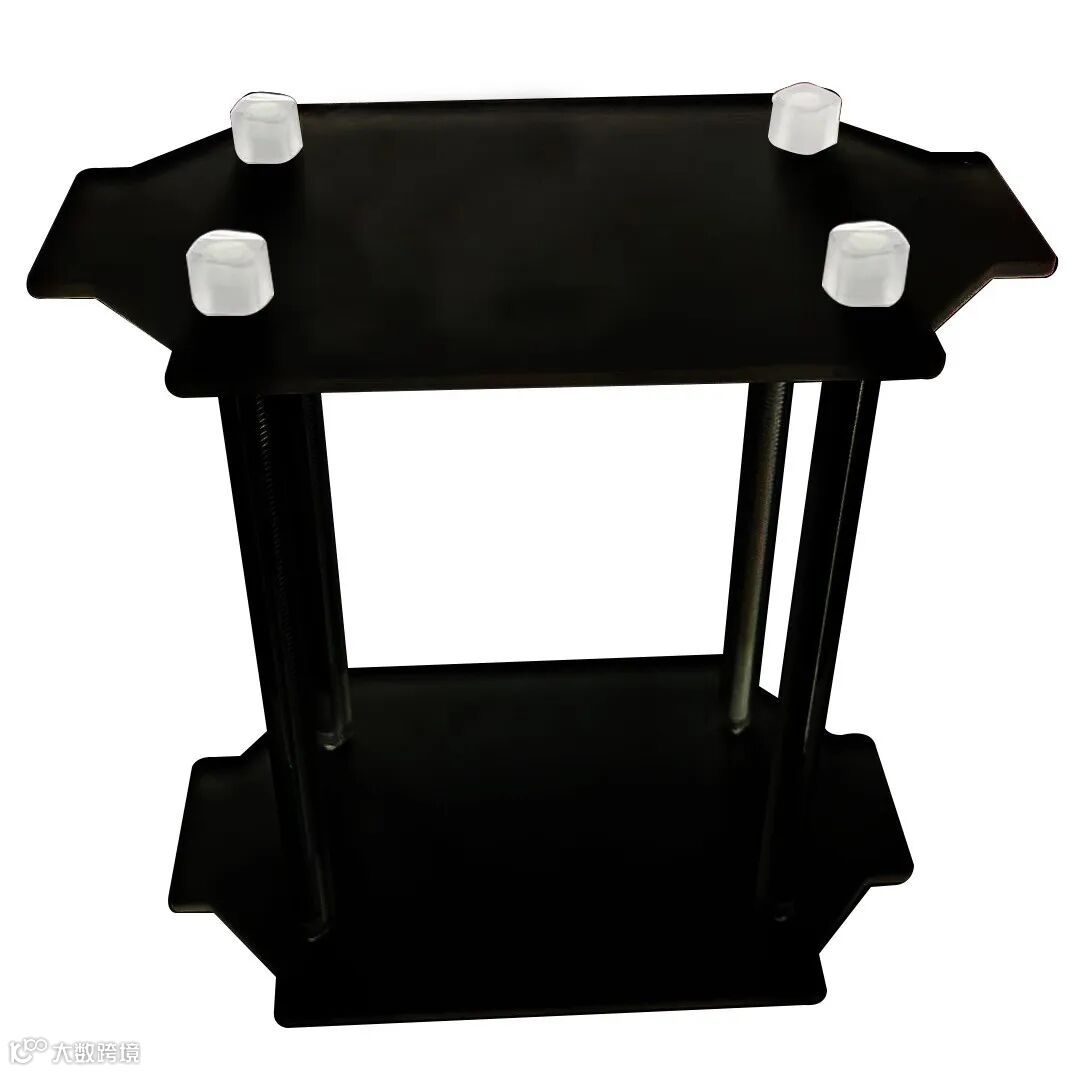

黑色长寿命石英舟采用独特专利黑色石英材料，通过高精度机械组装而成的黑色石英舟，能在高温化学品沉积环境下大幅延长使用寿命，主要应用于半导体晶圆及光伏电池片的扩散领域。
高纯黑色石英砣碇可以满足大尺寸需求，其优秀的耐温性和隔热性，为热场控制提供了更多灵活选择，例如黑色保温桶、黑色石英炉门、黑色石英法兰等。
黑石英的特点
高纯黑色石英玻璃材料，通常也被称作“黑石英”，是由高纯度的石英砂经过特殊工艺（如加热熔融、冷却等）制作而成的一种高质量特种玻璃材料。它呈现黑色，不透明，具有多种优异的物理和化学性能。
-
耐高温：能够承受极高的温度而不发生形变或破裂。 -
热膨胀系数低：在温度变化时，其尺寸变化较小，有利于保持结构的稳定性。 -
抗热震性能好：能够承受急剧的温度变化而不发生损坏。 -
耐腐蚀：对多种化学物质具有优异的耐腐蚀性。 -
气孔率低：内部结构致密，气孔少，有利于提高材料的整体性能。 -
光学吸收率高、发射率高：对光线的吸收和发射能力较强，适用于特定的光学应用。 -
热导率低：有利于减少热量的传递，提高热管理的效率
-
半导体行业：在半导体制造过程中，黑石英可用于制备各种热管理部件，如热屏蔽板、热沉等，以防止热量泄露，提高工艺环境的热均匀性。 -
光伏行业：在光伏硅片制程中，黑石英同样可用于热管理场合，提高光伏组件的效率和稳定性。 -
光电子领域：由于其优异的光学性能，黑石英可用于制备光电子器件的封装材料、光学元件等。在光纤的连接器中，需要防止由漏光导致的漫反射，但伴随于光传输密度的增加，要求遮光性更高的黑色石英玻璃。 -
光学领域：在光学分析用的石英玻璃零件中，随着零件的微细化/薄型化的发展，以往的黑色玻璃产生了遮光性不足的情况，要求遮光性更高的黑色石英玻璃。 -
冶金领域：在冶金行业中，黑石英可用于高温环境下的炉膛、坩埚等部件的制造。
黑石英生产企业
2023年，江苏太平洋石英股份有限公司申请了一项名为“高纯黑色不透明石英玻璃及其制造方法和其使用的染色剂”的专利。其制造方法包括将高纯石英玻璃砂进行球磨制浆，以单质硅作为染色剂，利用球磨或气流磨对单质硅制浆或加工成粉体，按规定比例将单质硅浆或单质硅粉体加入到石英玻璃浆中，在调浆桶中混合，待均匀化后浇注到石膏模具中实施固化成型，固化后经过烘干和煅烧制得高纯黑色不透明石英玻璃。该产品具有耐高温、热膨胀系数低、抗热震性能好、耐腐蚀等特征，同时在半导体和光伏硅片制程中的热管理场合具有独特优势。

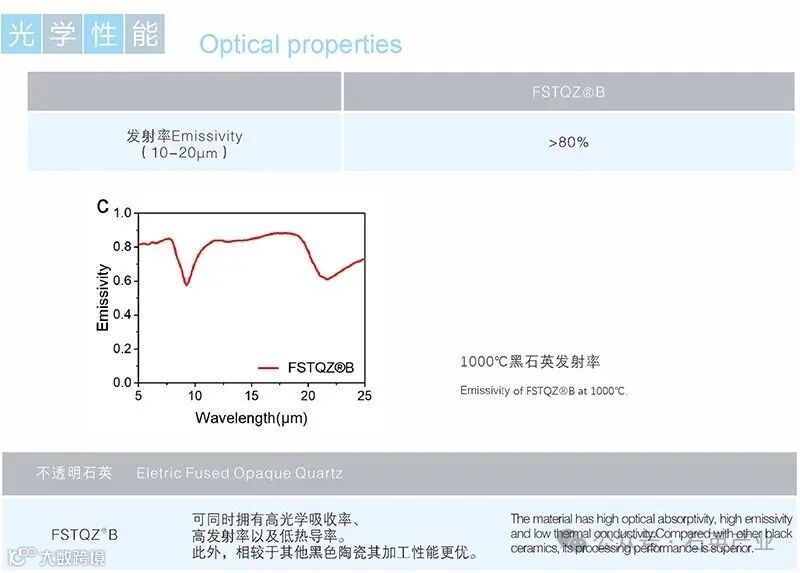

菲利华
黑色石英玻璃材料同时具备高纯度、高光学吸收率、高发射率以及低热导率等优点，可提高工艺环境的热均匀性，屏蔽过程中向外辐射热量，从而增加热管理的自由度。此外，较其他黑色陶瓷其加工性能更优。
东曹石英
2021年，东曹石英申请了一项名为“黑色石英玻璃及其制造方法”的专利，摘要显示，黑色石英玻璃包含SiO2为63％～65％（质量分数，下同）、TiO2为18％～24％及Al2O3为12％～17％的组成(SiO2、TiO2及Al2O3合计为100％)，制造方法包括：将SiO2粉体、TiO2粉体及Al2O3粉体混合，将混合粉体填充于模具之后，在无氧气氛下以最高温度170℃～1900℃使其熔融，冷却至室温而获得上述黑色石英玻璃。该技术的目的是要开发有效地遮挡红外线、红外线热吸收/蓄热性优异、且能够制造大型部件、而且不含有导致工序污染的金属杂质的黑色石英玻璃。
贺利氏
推荐阅读 >>>
免责声明：本账号部分内容来源于网络，由小编整理发布，目的是为了传递和分享更多行业信息，并不代表本账号赞同其观点和对其真实性负责；如若侵犯您的权益或有其他不适之处，请联系我们，并提供相关证明，我们将及时处理。转载请注明出处。
