光刻工艺，作为芯片性能与品质的决定性核心环节，光刻掩模版的质量在其中扮演着至关重要的角色。然而，在现实的生产场景中，光刻掩模版面临着形形色色的缺陷难题，从图形的精准程度，到材料的稳定性能，从外界污染的干扰，到自身的老化损耗，乃至对准过程中出现的误差等，这些问题都迫切需要我们深入探究并寻求有效的解决之道。
在半导体制造领域，图形缺陷是光刻掩模版常出现的问题之一。

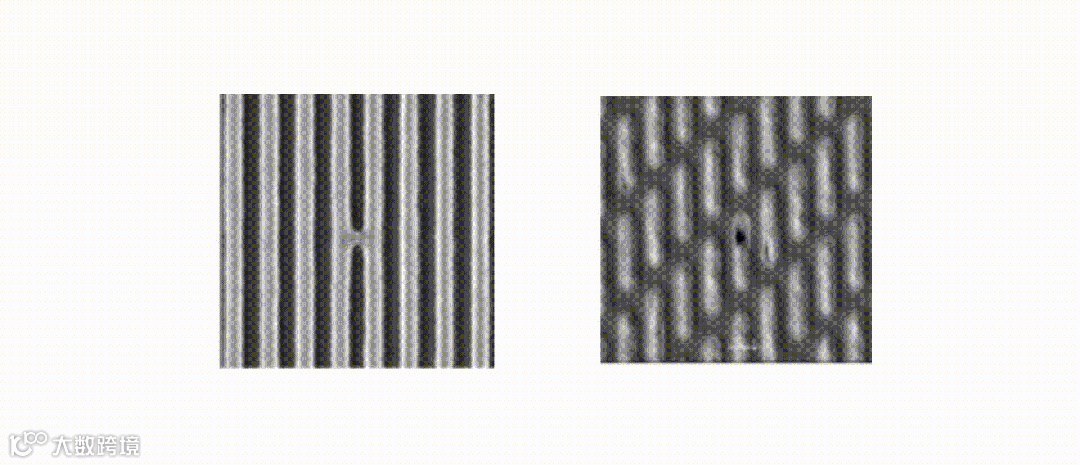

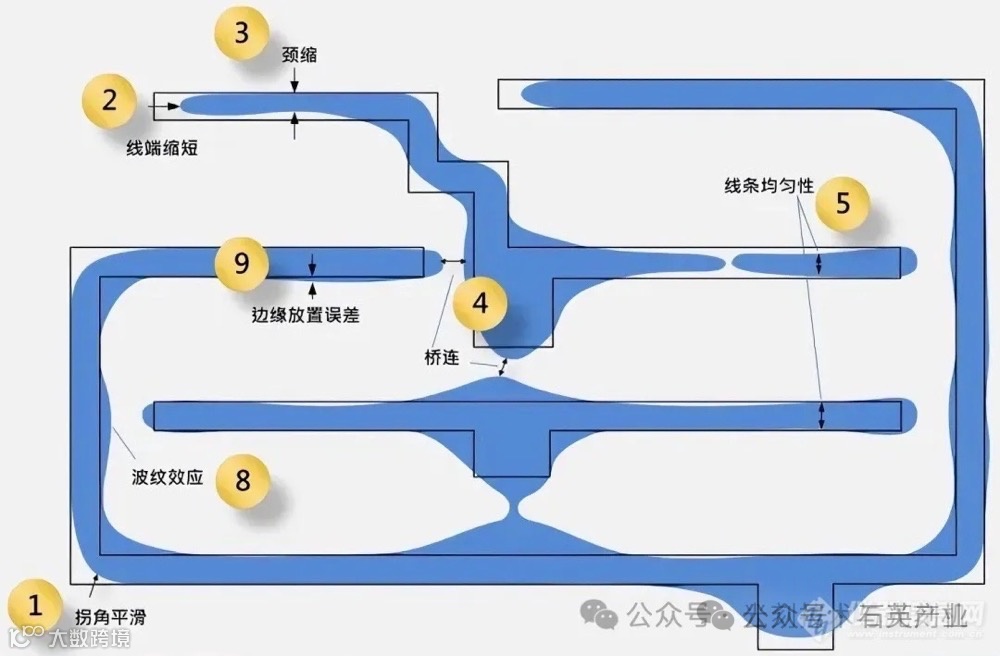

线宽偏差：图案线条的宽度一旦偏离设计数值，即便只是极其细微的差别，也会对芯片电路的性能造成严重影响。举例来说，线宽变窄可能致使电阻增大，进而降低电路信号的传输速度；而线宽变宽则可能引发信号串扰等状况，最终导致芯片电路性能失常。
断线 / 短路：由于掩模在制造或使用期间遭受污染，或者刻蚀工艺不够完善，就会引发电路连接异常。断线会使电路无法正常导通，短路则会造成电流异常，使得芯片无法正常运行。
边缘粗糙：当图案边缘呈现毛刺或锯齿状时，会极大地影响光刻分辨率。这会导致图案转移到晶圆上时不够精准，从而限制了芯片集成度的提升以及性能的优化。
基底缺陷：一般而言，光刻掩模版的基底采用石英或玻璃基板。倘若基板上存在划痕、气泡等缺陷，便会造成透光不均匀的情况。这会使得曝光时晶圆上的光强分布不一致，进而影响光刻质量，最终对芯片性能产生不利影响。
遮光层缺陷：遮光层中的铬层或相移膜若出现针孔、剥落等问题，就会导致漏光或遮挡失效。漏光会使本不该曝光的区域曝光，而遮挡失效则会使该曝光的区域无法正常曝光，严重影响芯片制造的精度。
颗粒污染：空气中的尘埃等颗粒物质附着在掩模版上，在光刻过程中会阻挡光线，导致局部图案模糊或缺失。即便是极其微小的颗粒，也可能对精细的芯片图案造成严重破坏。
化学残留：若清洗工艺不彻底，残留的化学物质会对掩模表面产生腐蚀作用。这不仅会改变掩模版的表面性质，还可能对后续的光刻工艺产生不良影响，降低芯片的良品率。
随着使用时间的增长和使用次数的增多，掩模版会出现老化与损耗现象。
紫外线衰减：长期经受紫外线曝光，会导致遮光材料的性能逐渐退化。遮光能力下降，使得曝光过程难以精确把控，影响芯片的制造精度和性能稳定性。
机械磨损：在多次的对位和接触过程中，掩模版表面容易出现划伤或图形磨损。这会使掩模版上的图案逐渐失真，导致光刻出来的芯片图案精度降低，影响芯片的质量和性能。

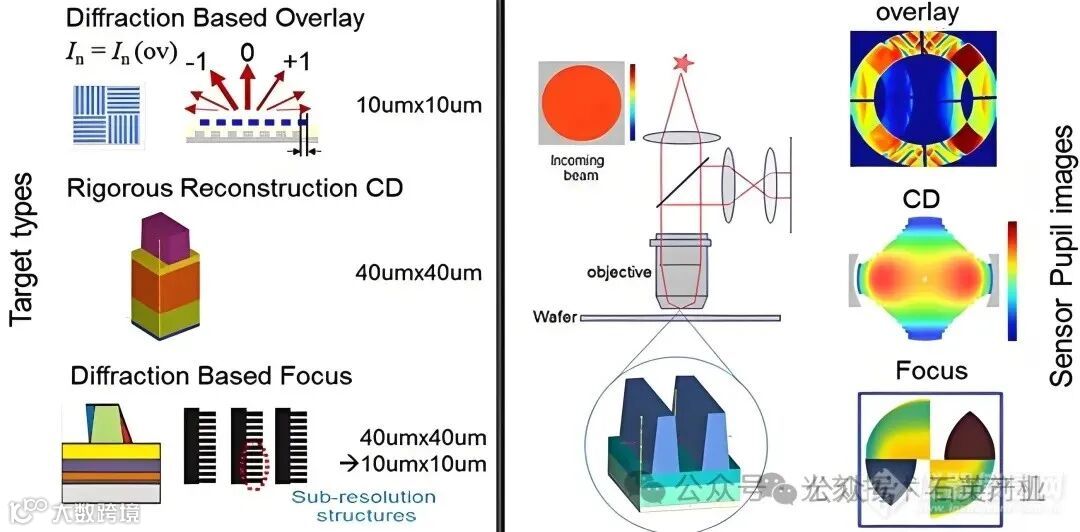

套刻精度不足：在光刻过程中，掩模与晶圆层间的对位偏差会引发电路层错位。即便只是微小的套刻误差，也可能导致芯片的电路连接错误，使芯片无法正常工作，极大地降低了芯片的良品率。
综上所述，光刻掩模版的缺陷问题贯穿于半导体制造的关键流程。从图形缺陷影响芯片电路性能，到材料缺陷干扰光刻质量；从污染问题降低芯片良品率，到老化损耗破坏图案精度；再到对准误差导致芯片无法正常工作，每一类缺陷都对芯片制造产生着重大影响。因此，深入研究光刻掩模版的缺陷，实现精准检测和有效控制，具有极其重要的意义。
