PCB传输线:类型、用途和连接方式

PCB传输线:类型、用途和连接方式 SJT锦雅电子
2025-12-19
5



关注SJT

咨询抢先看

在瞬息万变的电子世界中,速度、效率和信号完整性至关重要,而蚀刻在印刷电路板(PCB)上的复杂线路在确保元件间无缝通信方面发挥着关键作用。在这些线路中,PCB传输线堪称幕后英雄,它确保了现代电子设备正常运行所必需的信号的可靠传输。
理解和应用PCB传输线理论对于高速高频PCB设计至关重要,它可以确保信号完整性,减少电磁干扰,并保持电子设备的整体性能。
一、什么是PCB传输线?
PCB传输线是指印刷电路板(PCB)上的一种结构或路径,其设计目的是以最小的失真、衰减或干扰将电信号从一点传输到另一点。这些传输线对于保持信号完整性至关重要,尤其是在现代电子设备中常见的高频应用中。
信号沿PCB传输线传播的行为受多种因素影响,例如线路几何形状、介质材料、走线宽度、走线厚度以及周围环境。常见的PCB传输线类型包括微带线(单条信号走线位于接地平面之上)和带状线(两层接地平面之间夹有一条信号走线)。
如果传输线设计不当,信号会受到反射、阻抗失配和信号衰减等影响。工程师会运用特定的计算方法和设计规则来匹配阻抗、控制信号偏移、最大限度地减少串扰,并确保信号沿这些路径可靠传输。
二、印刷电路板中传输线的重要性
印刷电路板(PCB)上的传输线至关重要,因为它们能确保高频电信号以最小的损耗和失真进行传输,从而维护信号完整性,并防止数据损坏或干扰等问题。本质上,它们就像专用通道,引导信号精确地传输到所需位置,就像设计良好的道路能够顺畅高效地引导交通一样。如果没有合适的传输线,电子设备的性能可能会下降,导致故障或功能降低,尤其是在对精确时序和信号质量要求极高的高速数字电路或射频应用中。
三、输电线路的用途是什么?
  1. 信号完整性:传输线负责在信号传输过程中保持信号质量,尤其是在高频应用中。通过控制阻抗、减少反射和最小化信号失真,传输线有助于确保信号准确到达目的地。
  2. 减少信号劣化:在高频系统中,信号会因阻抗不匹配、噪声和衰减等因素而劣化。PCB传输线旨在最大限度地减少这些问题,使信号能够以最小的失真和损耗进行传播。
  3. 阻抗控制:它们为信号提供可控阻抗路径,使信号源和负载元件的阻抗相匹配。这种匹配可以防止信号反射,并确保高效的功率传输。
  4. 减少串扰:采用适当间距和设计的传输线有助于减少相邻信号走线之间的电磁干扰,从而防止串扰干扰信号质量。
  5. 支持高速数据传输:在电信、数据中心和高速计算等应用中,PCB传输线通过保持信号完整性和减少传输错误,促进大量数据的可靠传输。
  6. 维持系统稳定性:PCB传输线通过防止信号失真(否则可能导致电子设备故障或错误)来维持系统稳定性。
四、PCB传输线布局技术
PCB传输线布局技术涉及一系列复杂的技术,旨在确保高速信号在电路板上高效可靠地传输。
  1. 阻抗控制:这是保持信号完整性的基础。传输线的阻抗必须保持一致,以避免反射和信号损耗。设计人员会计算并调整走线宽度、走线间距以及介质材料的厚度,以达到所需的阻抗。可以使用工具和软件来模拟这些参数,以确保它们符合规范要求。
  2. 走线布局:PCB上的走线方式会影响信号性能。应避免急弯,并尽可能缩短走线长度,以最大程度地减少信号衰减。使用平滑曲线和并行走线有助于减少干扰和串扰。
  3. 层叠结构:PCB中不同层的排列方式会影响信号质量。高速设计通常采用多层结构,并设有专用的接地层和电源层,以提供稳定的信号参考并屏蔽外部噪声。合理的层叠结构规划可确保有效的阻抗控制并最大限度地减少电磁干扰 (EMI)。
  4. 差分线对布线:对于高速数字信号,通常使用差分线对——两条紧密排列、传输相反信号的走线。这种技术可以提高抗噪性能并降低串扰。确保这些线对布线在一起且长度相等对于信号完整性至关重要。
  5. 过孔管理:过孔连接PCB的不同层,但可能会引入信号反射和延迟。尽量减少过孔数量并仔细布置过孔有助于保持信号完整性。如果必须使用过孔,则使用盲孔或埋孔可以降低对高速信号的影响。
  6. 信号完整性分析:工具和仿真在PCB布局中起着关键作用。在最终确定设计方案之前,工程师会使用软件分析整个电路板上的信号行为,检查潜在问题,例如阻抗不匹配或信号反射。这有助于微调布局以满足性能要求。
  7. 去耦和旁路:在电源引脚附近正确放置去耦电容有助于滤除噪声并稳定电源线。这在高速设计中至关重要,因为波动会影响信号质量。
通过关注这些方面,PCB设计人员可以有效地管理高速信号的传输,确保性能可靠,并降低最终产品出现错误或干扰的可能性。

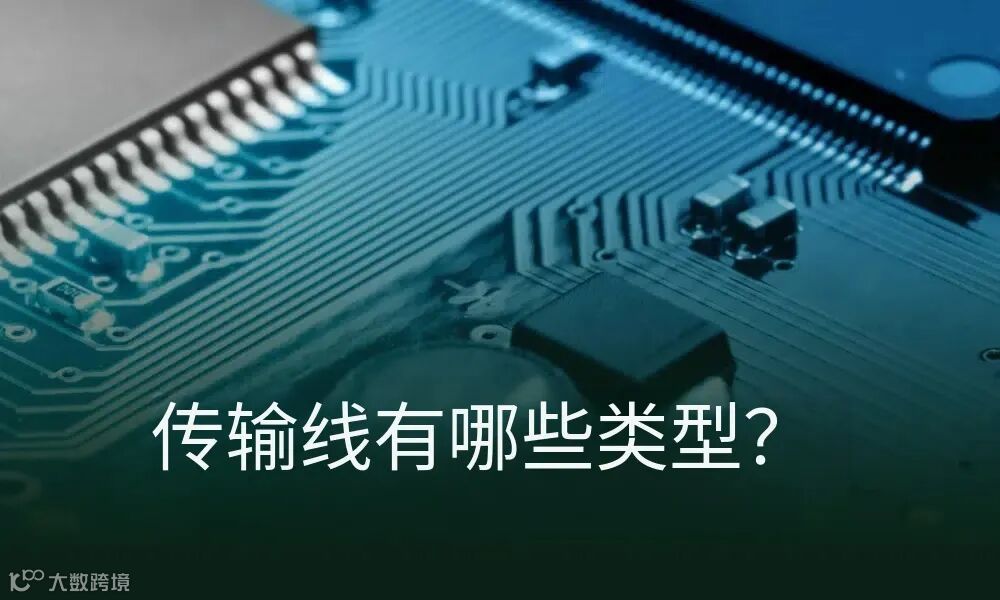

五、输电线路有哪些类型?
电子和通信领域常用的PCB传输线有多种类型,每种类型都适用于特定的应用。主要类型包括:
  • 同轴电缆:由中心导体、绝缘层、导电屏蔽层和外绝缘层组成。由于同轴电缆能够最大限度地减少干扰,因此常用于电视信号、网络(以太网)和高频传输。
  • 微带线:一种传输线,其一侧为介质基板上的导体走线,另一侧为接地层。由于其结构简单且适用于高频应用,因此广泛应用于PCB设计中。
  • 带状线:与微带线类似,但其信号走线夹在两层介质材料之间,通常位于印刷电路板(PCB)上。带状线提供更好的屏蔽效果,常用于射频和微波电路。
  • 双引线:由两根平行导体组成,中间用绝缘材料隔开。它常用于天线馈线或低频电路等较为简单的应用。
  • 波导:用于引导电磁波的空心金属管或结构。它们广泛应用于微波传输和高频应用中,尤其是在雷达系统和卫星通信中。
  • 双绞线:由两根绝缘导体绞合而成。由于其能够减少电磁干扰,因此常用于电信和网络领域。
六、电路和传输线有什么区别?
电路和传输线都是电子系统不可或缺的组成部分,但它们的基本特性和功能有所不同:
电路:
  • 元件拓扑:电路是指电子元件(如电阻器、电容器、晶体管等)的互连排列,这些元件执行特定的功能,如放大、滤波或信号处理。
  • 信号处理:电路通过根据元件的排列和运行方式对电信号进行处理、放大或修改来操纵电信号。
  • 低频操作:电路主要用于低频操作,其设计基于电路理论原理。
  • 局部操作:电路中各个元件的行为通常是独立于元件之间的连接进行研究和分析的。通常假设元件之间的互连在低频下影响可以忽略不计。
传输线:
  • 信号传播:PCB 传输线是专门设计用于将电信号从一点高效传输到另一点的路径。
  • 信号完整性:它们专注于保持信号完整性,尤其是在高频应用中,通过控制阻抗、减少反射和管理信号失真来实现。
  • 高频操作:PCB 传输线对于高频操作至关重要,因为传输路径的特性(例如阻抗匹配和信号传播延迟)会显著影响信号质量。
  • 分布式效应的考虑:PCB传输线的分析需要考虑沿传输线长度方向的分布式效应。在高频下,信号传播时间、阻抗变化和反射等效应变得显著,需要加以控制以确保信号正常传输。
从本质上讲,电路处理的是电子元件的排列和运行,以执行特定功能,而传输线是专门设计的用于高效传输电信号的路径,尤其是在高频场景中,传输的分布式特性对于保持信号质量至关重要。

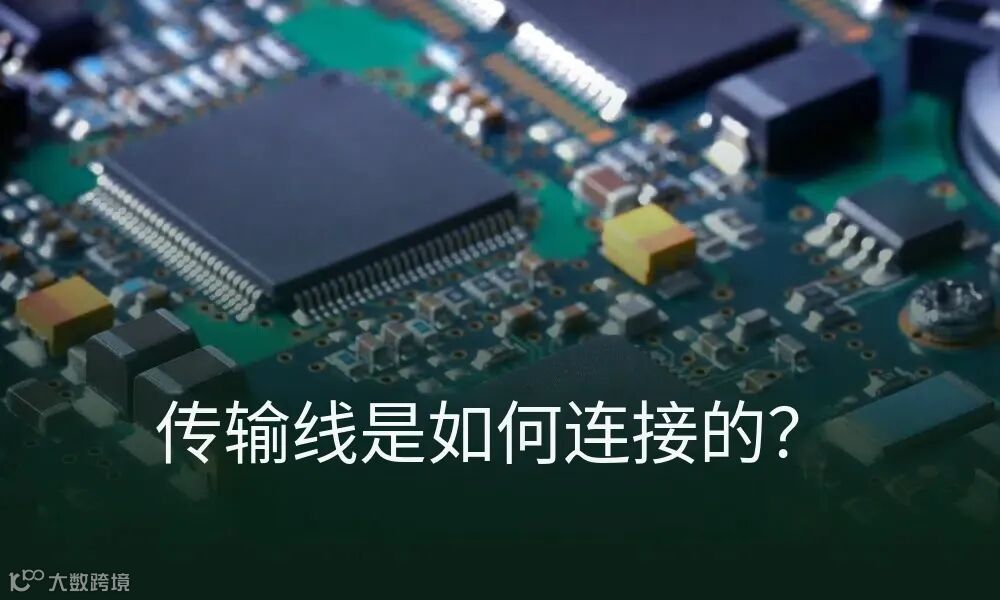

七、输电线路是如何连接的?
PCB传输线可以采用多种连接方式,具体取决于系统要求和所用传输线的类型。以下是一些常见的传输线连接方法:
  1. 直接连接:当需要以最小的损耗或干扰连接两条传输线时,可以直接通过焊接、钎焊或使用专为该传输线类型设计的连接器(如同轴电缆连接器或微带连接器)进行连接。
  2. 连接器和适配器:针对不同类型的传输线,有多种连接器和适配器可供选择。例如,同轴电缆可使用BNC、SMA和N型连接器,而微带线或带状线则可使用专用连接器。这些连接器可确保传输线之间实现牢固且阻抗匹配的连接。
  3. 平衡-不平衡转换器和变形转换器:平衡-不平衡转换器(巴伦)和变压器用于匹配阻抗,并在不同类型的传输线或阻抗等级之间进行转换。它们能够连接具有不同特性的线路。
  4. 过渡结构:当需要连接不同类型的PCB传输线时,通常会采用过渡结构。例如,从同轴电缆过渡到微带线可能需要精心设计过渡结构,以确保过渡过程中信号的完整性。
  5. 阻抗匹配技术:连接传输线时,可以使用短截线、锥形线或阻抗匹配网络等技术来确保阻抗连续性并最大限度地减少反射。
  6. 通过PCB走线:在印刷电路板(PCB)上,传输线可以通过精心设计的走线连接,这些走线可以保持特性阻抗并最大限度地减少信号失真。
八、为什么输电线路需要高电压?
PCB传输线通常以高电压运行,原因有很多,包括提高电力传输效率、减少损耗以及优化电网性能:
  • 降低电流和功率损耗:根据欧姆定律(V=I*R),在功率相同的情况下,提高电压会降低流经输电线路的电流。电流降低会导致电阻损耗(I²*R)降低,其中“R”代表输电线路的电阻。通过高压输电,电力公司可以降低输电过程中的功率损耗。
  • 高效电力传输:更高的电压能够实现更高效的长距离电力传输。使用高压输电线路可以传输更大的电力,且损耗极小。这对于将电力从通常远离人口中心的发电厂输送到需要的地方至关重要。
  • 电压调节与稳定性:高压输电有助于将整个电网的电压维持在可接受的范围内。它有助于更好地调节电压,减少电压降,并确保向用户提供更稳定的电力供应。
  • 经济效益考量:对于电力公司而言,高压输电更具成本效益。虽然高压输电线路需要更高的初始投资和专用设备,但输电过程中损耗的降低可转化为长期的成本节约。
  • 电网可靠性:高压输电线路支撑着电网的稳定性和可靠性。它们使电力公司能够有效地管理和平衡电网的电力供需,尤其是在用电高峰期。
  • 可再生能源并网:高压输电线路对于将位于偏远地区的可再生能源(例如风力发电场或太阳能发电场)并入电网至关重要。这些能源通常需要长距离输送才能到达电力需求高的地区。
虽然高压输电线路具有诸多优势,但其设计和运行需要仔细考虑安全措施、绝缘、设备和法规遵从性,以确保高效可靠的电力传输,同时最大限度地降低对人员和环境的风险。
九、利用PCB CAD工具的强大功能来布局传输线
使用PCB CAD工具进行传输线布局,可以有效利用其强大的功能,确保高速信号的完整性和最佳的电路板性能。以下是这些工具如何提升布局流程:
  1. 设计规则检查 (DRC): CAD工具会自动检查设计规则是否违规,例如走线宽度和间距,确保传输线满足阻抗和间隙要求。这有助于防止可能导致信号完整性问题的错误。
  2. 阻抗计算与控制:先进的CAD工具可以根据走线尺寸和PCB材料属性计算并可视化走线阻抗。设计人员可以交互式地调整走线宽度和间距,确保阻抗符合所需规格。
  3. 信号完整性仿真: CAD工具通常包含仿真功能,使设计人员能够对信号在PCB上的行为进行建模和分析。这包括检查反射、串扰和信号衰减,使设计人员能够在物理原型制作之前进行明智的调整。
  4. 自动布线:自动布线和交互式布线等功能有助于在满足设计约束的前提下高效地布置传输线路。自动布线可以快速创建高速信号的优化路径,但可能仍需手动调整以微调布局。
  5. 层管理: CAD工具允许设计人员查看和管理PCB的不同层,从而简化了高效的层叠设计。合理的层管理有助于定义和控制接地层和电源层的位置,这对于保持信号完整性至关重要。
  6. 差分对布线:该工具可以自动布线等长且间距合适的差分对,这对于最大限度地减少信号干扰和确保性能一致性至关重要。
  7. 交互式3D可视化:许多CAD工具提供PCB布局的3D可视化功能,使设计人员能够检查走线和层之间的相互作用。这有助于识别潜在问题,例如走线重叠或间距不足等可能影响传输线性能的问题。
  8. 网表管理: CAD工具能够处理复杂的网表,确保所有信号连接正确建立和布线。这种管理对于维护正确的信号路径、避免串扰或信号丢失至关重要。
利用这些强大的功能,PCB设计人员可以实现更精确、更高效的传输线布局,从而提高高速电路的性能和可靠性。
十、结论
PCB传输线是现代电子技术的核心,它能够实现复杂电路中信息的无缝传输。随着技术的进步,对更高速度、更低延迟和更高可靠性的需求将持续推动PCB传输线设计的创新,引领电子行业的发展方向。
了解和利用这些途径的潜力,对于推动下一波创新浪潮至关重要,确保电子产品的脉搏继续以精准高效的方式跳动。
