射频放大器完整指南：工作原理、应用和制造

1. 音频放大器：这类放大器专为增强可听频率范围内的音频信号而设计，用途广泛。其应用涵盖音乐共鸣、公共广播系统以及家庭影院系统等。
2. 射频 (RF) 放大器：这类专用放大器用于增强高频无线电波。这些信号应用于无线通信网络、复杂的雷达技术以及涉及高频传输和接收的各种领域。
3. 数字放大器：数字放大器也称为开关放大器或 D 类放大器，专为提升数字信号而设计。它们在现代音频放大系统中占据重要地位，并因其高效和紧凑的体积而备受赞誉。

1. 增强信号强度：射频放大器的主要目标是提升射频信号的幅度或功率。这种增强对于在无线通信基础设施中远距离保持信号强度至关重要。
2. 提高信噪比：射频放大器的应用范围扩展到提高射频信号固有的信噪比（SNR）。这在通信系统中尤为重要，因为清晰稳定的信号质量是精确数据传输的必要条件。
3. 高效的功率传输：射频放大器经过精心设计，旨在优化功率传输效率，从而减少传输过程中的信号衰减。在电池寿命或功耗至关重要的系统中，这种效率尤为重要。

1. 复杂的设计：射频放大器的设计过程错综复杂，需要对射频电路理论、元件选择和阻抗协调有深刻的理解。这种复杂性使得射频放大器的制造成为一项艰巨而耗时的任务。
2. 干扰和谐波入侵：射频放大器设计或操作不当会引入不必要的谐波和杂散辐射。这些杂散辐射有可能干扰同时运行的射频设备和通信系统。
3. 热辐射：射频放大器通常在高功率下工作，因此会产生热量。采取有效的散热策略和冷却机制对于防止放大器性能下降和维持其运行效率至关重要。

1. 无线通信系统：射频放大器是无线通信基础设施的基础元件，包括：
   • 蜂窝电话：增强语音和数据传输信号。
   • Wi-Fi 网络：提升信号强度，促进无线互联网连接。
   • 卫星通信：增强信号强度，实现远距离卫星通信。
2. 广播：无论是无线电还是电视，广播机制都利用射频放大器来放大信号，以便向广大观众传播。
3. 雷达装置：雷达系统在很大程度上依赖于射频放大器进行信号传播和接收，这对于探测和追踪飞机、船舶和气象现象等目标至关重要。
4. 医疗仪器：磁共振成像仪和射频消融系统等医疗设备利用射频放大器来生成和增强医疗程序中必不可少的射频信号。
5. 科研仪器：射频放大器在科学探索和实验中发挥着关键作用，应用于粒子加速器和光谱仪等仪器中。
6. 航空航天与国防：射频放大器在航空航天和国防领域广泛应用，是军事通信网络、雷达系统、电子战设备以及安全远程卫星通信的基础。

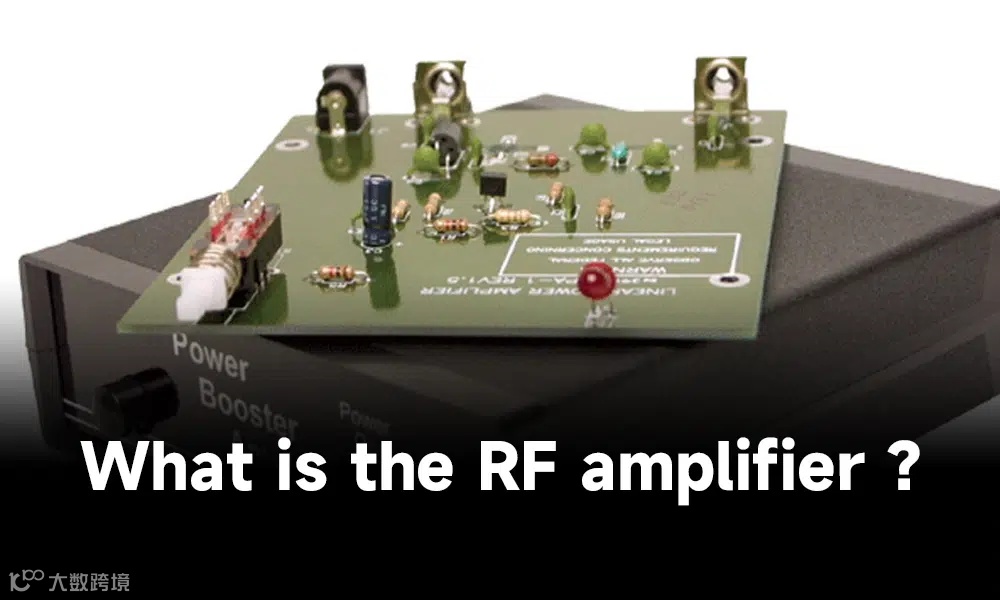

1. 信号输入：射频放大器的输入端接收微弱的射频信号。
2. 信号放大：在放大器内部，半导体器件（例如场效应晶体管 (FET) 或双极型晶体管 (BJT)）执行信号放大任务。
3. 偏置设置：偏置设置至关重要，它需要精确配置晶体管，使其工作在指定的模式（例如 A 类、B 类）下。这种校准确保信号放大不受干扰，且无失真。
4. 阻抗匹配网络：通常会部署阻抗匹配网络，以确保放大器的输入和输出阻抗匹配，分别与源阻抗和负载阻抗相匹配。这种匹配优化了功率交换。
5. 最终信号放大：射频放大器最终提升输入信号的功率，同时尽可能保持其固有的频率和波形特性。

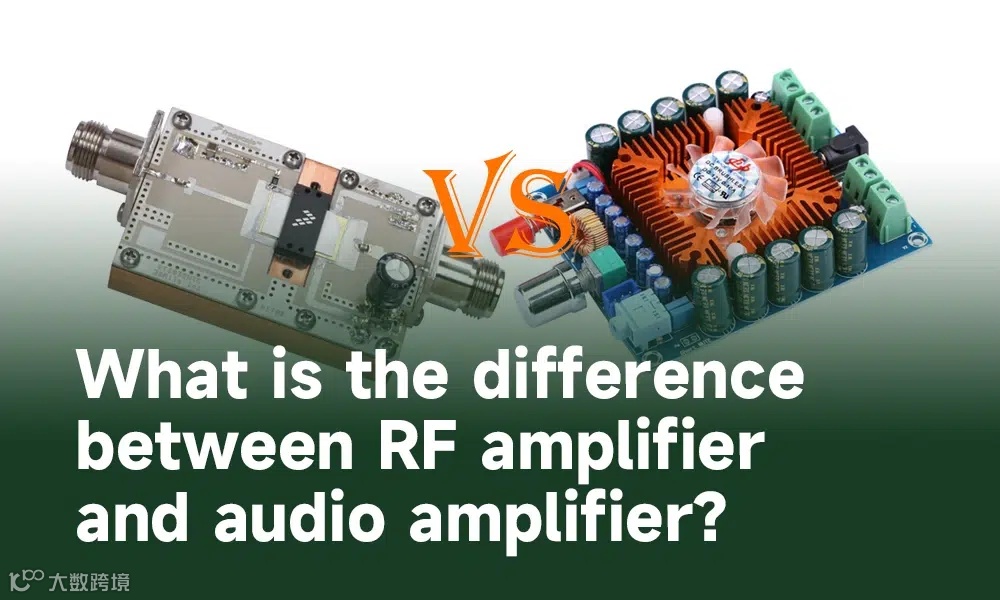

1. 频率范围：
   • 射频放大器：专为处理高频射频信号而设计，通常工作在兆赫兹到吉赫兹范围内。
   • 音频放大器：专为处理低频音频信号而设计，通常在人耳可听范围内（20赫兹至20千赫兹）。
2. 信号保存：
   • 射频放大器：注重保持射频信号固有的频率和波形特性，同时增强其功率。
   • 音频放大器：力求忠实地再现音频信号，保持其幅度和谐波组成。
3. 所用组件：
   • 射频放大器：采用高频晶体管、电感器和电容器等专用元件，所有元件均经过精心调校，以实现最佳射频功能。
   • 音频放大器：通常采用音频级晶体管、电容器和电感器，专为音频频率应用而设计。
4. 设计考虑因素：
   • 射频放大器：需要考虑阻抗匹配、放大倍数、带宽、线性度和效率等因素，所有这些都与射频频率的细微差别密切相关。
   • 音频放大器：需要考虑失真、信噪比和频率响应等因素，这些因素均在可听频率范围内。
5. 应用范围：
   • 射频放大器：广泛应用于无线通信、雷达技术、广播以及其他以射频为中心的领域。
   • 音频放大器：在音频播放系统中发挥强大作用，放大音乐、语音和其他声音的音量。

1. 晶体管：通常，射频晶体管，特别是那些专用于高频工作的晶体管（例如，射频场效应晶体管或射频双极型晶体管），是首选元件。
2. 电感器：电感器用于阻抗协调和构建谐振电路。它们可以是绕线电感器或片式电感器。
3. 电容器：在射频电路中，电容器承担着调谐、耦合和滤波等功能。
4. 电阻器：这些元件决定了晶体管偏置的条件，并可能应用于阻抗匹配网络中。
5. 阻抗匹配网络：专门用于阻抗匹配的网络确保放大器的输入阻抗和输出阻抗分别与源阻抗和负载阻抗相匹配。
6. 偏置元件：这类元件（例如，偏置电阻器、电压源）决定了晶体管的工作参数。
7. 射频扼流圈：射频扼流圈用于过滤和分离射频信号与直流偏置信号，具有明显的用途。

1. 确定需求：首先明确射频放大器的先决条件，包括所需的输出功率、频率范围以及线性度标准。
2. 元件选择： 仔细选择晶体管、电感器、电容器以及其他符合射频频率范围要求的元件。
3. 电路图绘制：绘制电路图，包括偏置网络、匹配网络以及必要的谐振元件。
4. 仿真：使用射频仿真软件模拟和分析放大器的功能，并进行优化以符合您的要求。
5. 原型制作：制作放大器电路的实体原型，并将其封装在印刷电路板 (PCB) 上。
6. 评估和校准：使用射频评估仪器测量放大器的功能并进行调整，使其符合您预定的规格。
7. 热管理：采用合适的散热策略和冷却系统来控制放大器产生的热量。
8. 设计定稿：一旦原型符合设计标准，即可完成设计，使其达到量产标准。

1. 元器件采购：第一步是采购所需的电子元件，包括晶体管、电感器、电容器以及PCB制作材料。
2. PCB设计：根据您的放大器电路设计，构思并制作符合要求的PCB布局。
3. 元件排列：组装和焊接工作包括将元件精确地放置在PCB上，并严格按照设计图纸进行。
4. 验证：使用射频测试设备，验证放大器是否符合规格要求，以及是否能在指定参数范围内正常工作。
5. 质量保证：对每个放大器进行严格的检查和测试是质量保证流程的核心。
6. 封装和包装：放大器封装在合适的壳体中后，进行包装，以便运输或安装。
7. 文档提供：随放大器提供操作和维护手册。
8. 分发：根据需要，向用户分发射频放大器或将其集成到更广泛的系统中。

1. 频率范围：射频放大器设计用于在特定频段内工作。例如，雷达应用可能需要覆盖1 GHz至10 GHz频率范围的放大器，而Wi-Fi放大器可能工作在2.4 GHz或5 GHz频段。请确保放大器的频率范围符合您的应用需求，以获得最佳性能。
2. 增益和噪声系数：这些参数对信号质量至关重要。增益决定了放大器对信号强度的增强程度，而噪声系数则表示放大器对信号引入的噪声量。对于需要高信号清晰度的应用，例如通信系统或灵敏测量，较低的噪声系数至关重要。
3. 功率输出：考虑输出端所需的功率水平。射频放大器的功率处理能力各不相同，从毫瓦级到几瓦甚至更高。远距离传输信号或驱动高功率天线可能需要更高的功率输出。
4. 技术：射频放大器采用不同的技术，例如双极型晶体管 (BJT) 或场效应晶体管(FET)，每种技术都具有独特的特性。例如，基于FET的放大器通常具有更高的效率，适用于电池供电设备；而BJT则提供更好的线性度，用于高性能应用。
5. 设计类型：放大器可根据其效率和线性度的权衡关系分为几类（例如，A类、AB类、C类）。A类放大器失真低但效率较低，而C类放大器效率高但线性度较差。
6. 阻抗匹配：使放大器的输入和输出阻抗与信号源和负载阻抗相匹配，对于最大化功率传输和最小化信号反射至关重要。这可以确保高效运行并防止信号损失。
7. 尺寸、成本和供货情况：考虑放大器尺寸、成本和供应商供货情况等实际因素。紧凑的尺寸对于集成到小型设备中可能至关重要，而成本效益和供应商支持则可确保可靠的采购。
