【奥伟斯】FOLLON富隆电子带您深度解析铝电解电容器技术核心要点与高效选型指南

铝电解电容器是电子电路的核心储能元件，广泛应用于消费电子、汽车电子、工业控制等领域，在电源滤波、能量缓冲、信号耦合等关键环节中承担核心作用。作为工程设计中需重点考量的基础器件，其结构特性、工艺要求与寿命特性直接影响整机可靠性。

富隆电子将从技术维度深度解析铝电解电容器，并介绍适配不同应用场景的铝电解电容器产品方案。

一

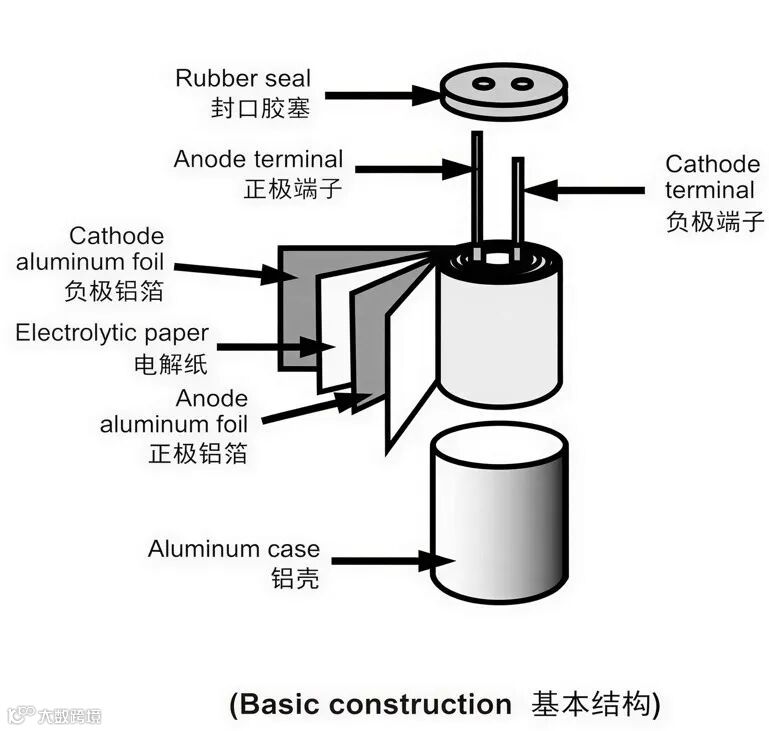

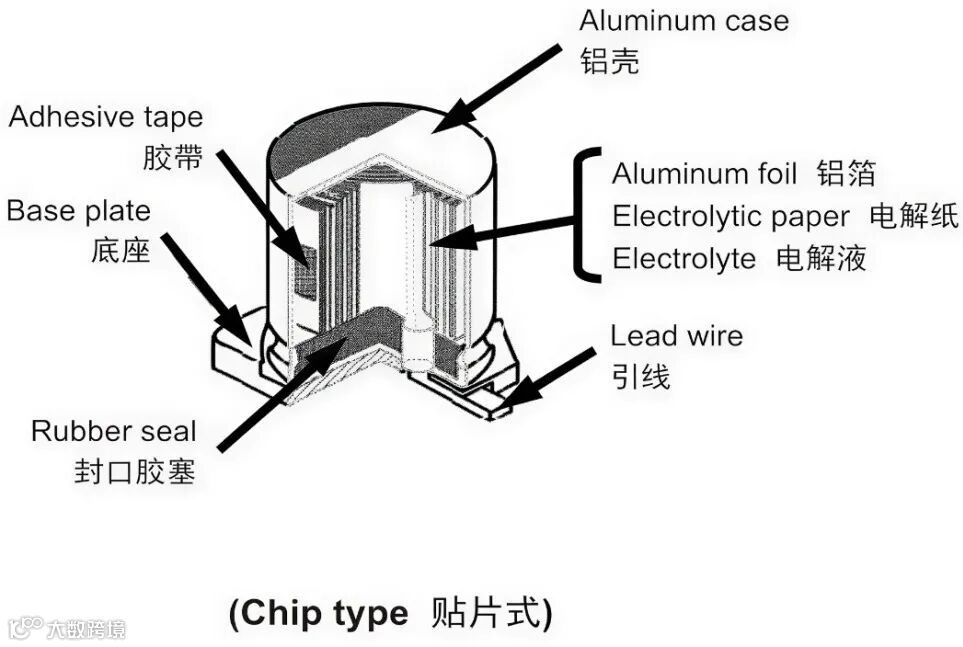

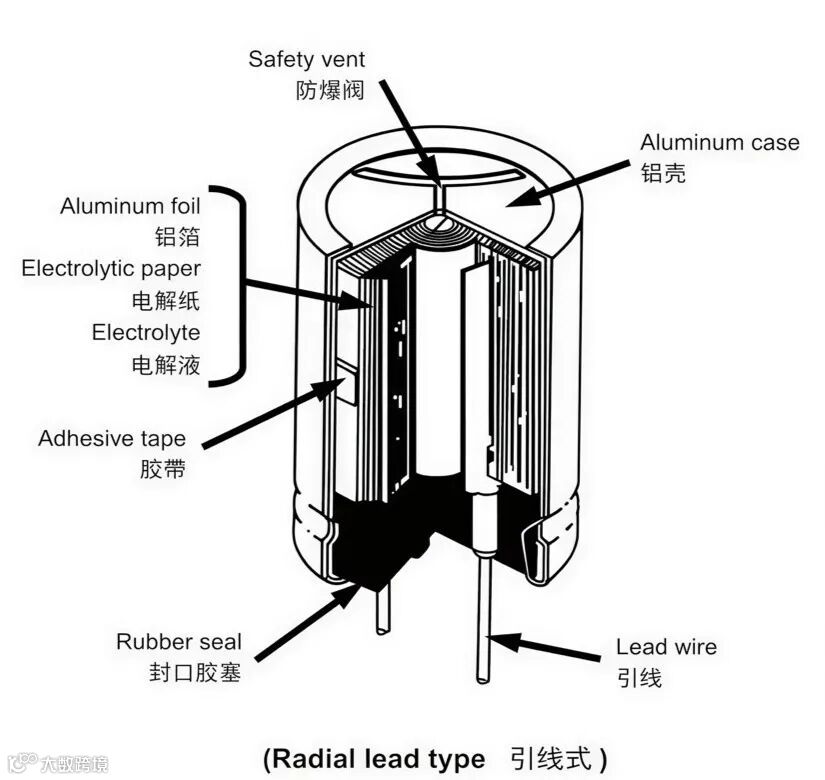

铝电解电容器是由正极与负极铝箔铆上正极与负极端子，再和电解纸一起卷绕成芯子，浸渍电解液后用铝壳封装而成。各个部件的协同工作，实现了电容器的电荷存储与释放功能。

铝电解电容器以其独特的结构设计，在有限体积内实现了极高的容量密度，这一优势使其成为了电源电路和工业控制领域的关键元件。

随着材料科学和制造工艺的持续进步，铝电解电容器在效率、可靠性和小型化方面不断取得突破，为现代电子设备的升级换代提供了坚实的技术支撑。

二

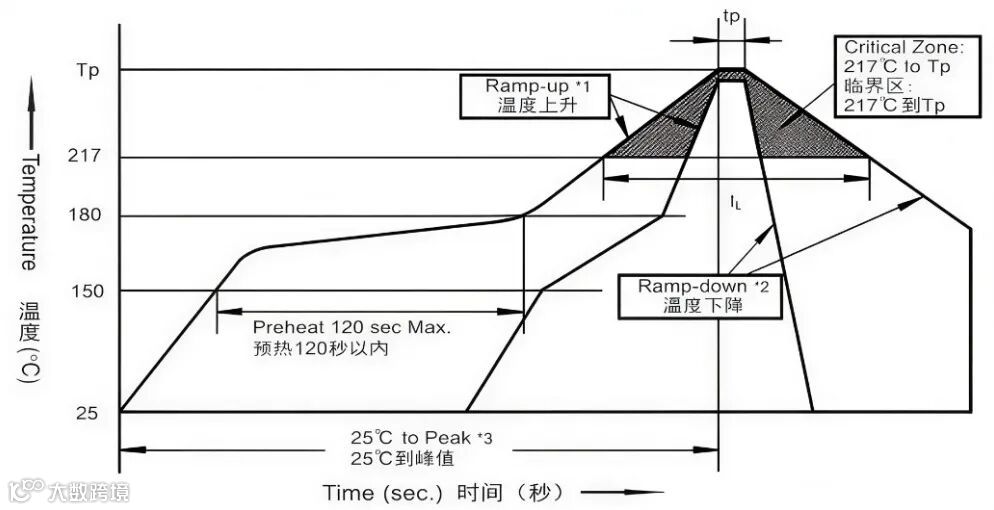

生产上，铝电解电容器的焊接应采用温度可控、加热均匀的红外辐射（IR）或热风回流焊接，而不宜采用汽相加热回流焊接。这是为了避免汽相加热时，过高峰值温度对电容器内部结构造成损伤。同时需严格限制回流焊次数不超过2次，并确保在第1次和第2次之间产品有足够的冷却时间。

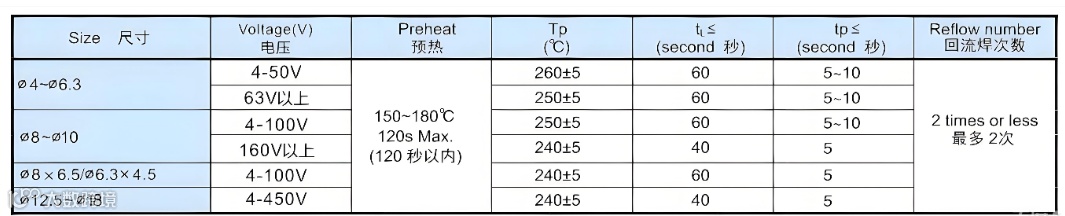

①从150℃到180℃的预热时间应在120秒以内。

②电容器顶部温度超过217℃的焊接时间不得超过tL(秒)。

③电容器顶部的峰值温度不得超过Tp(摄氏度)，在5℃范围内的实际峰值温度时间不得超过tp(秒)。

三

铝电解电容器的寿命主要依赖于其适用的环境条件(如环境温度、湿度等)和电负荷情况(如工作电压、纹波电流等)。

通常而言，铝电解电容器的失效机理被认为是电解液通过胶塞逐渐挥发所导致。因此，温度因素(环境温度和由于纹波电流所引致的内热)对电容器寿命的影响最大，通常可用下列公式来估算：

Le=Lo⋅Kt⋅Kr

其中：

Le=在工作温度Te(h)下的预期寿命

Lo=在工作温度To(h)下的寿命

Kt=环境温度影响因子Kr=纹波电流影响因子Kr=纹波电流影响因子

Kt=Lo⋅A^(To−Te)/10

其中：

To=最大额定工作电压

Te=实际环境适用温度(°C)

A=加速系数（对于从35°C到最高工作温度的范围，A≈2）

Kr=2^(-ΔT/5)

其中：

ΔT=因纹波电流引起的芯子内部温升(ΔT=芯子温度−环境温度)

ΔT可用以下公式估算：ΔT=（I²⋅R）/（β⋅S）

其中：

I=通过电容器的纹波电流 (A rms)

R=电容器的等效串联电阻 (Ω)

β=铝壳的热辐射系数（W/℃⋅cm²）

S=电容器的表面积

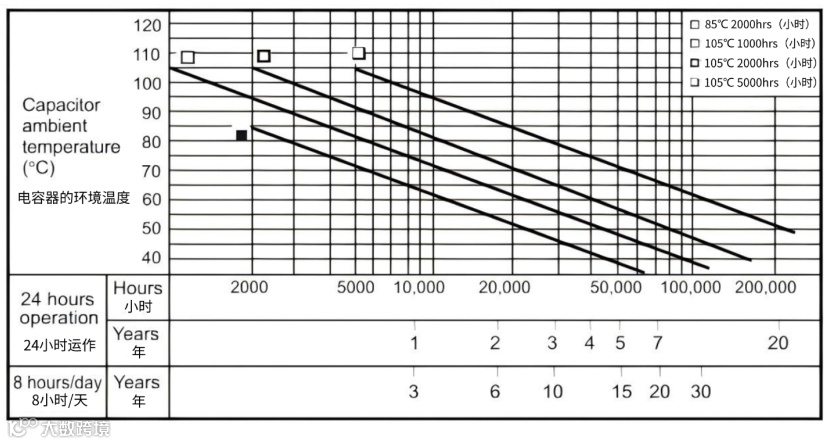

当忽略纹波电流影响时，电容器在较低温下的预期寿命可参照以下图表。

例:对于105℃ 2000 小时的产品，如果在60℃ 环境中连续使用，它的预期寿命约5年。

四

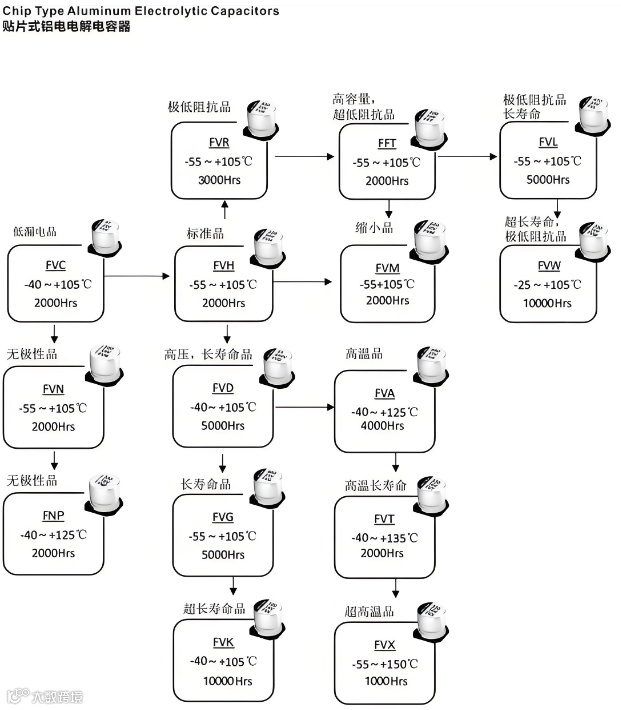

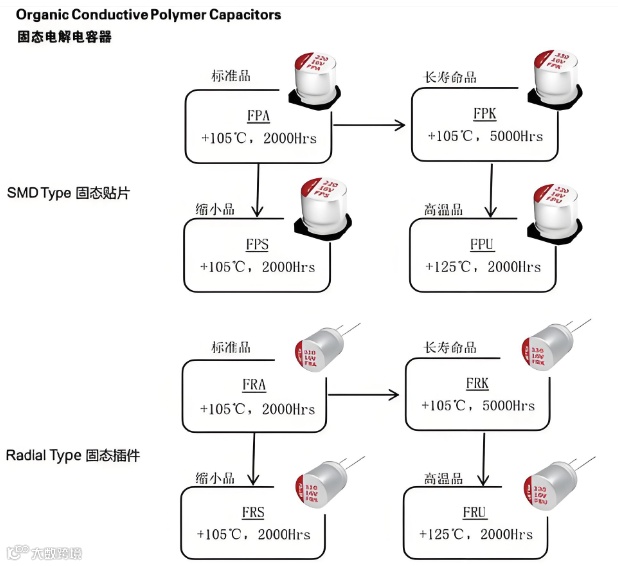

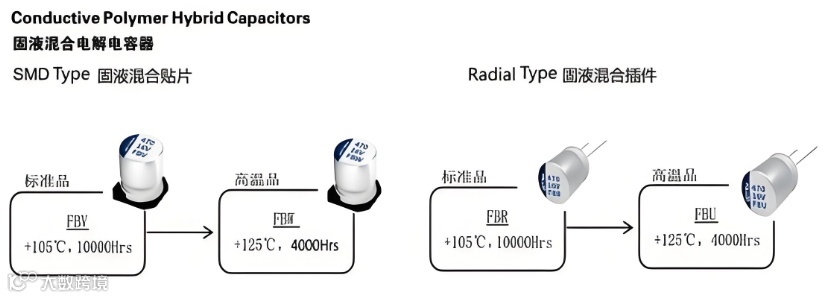

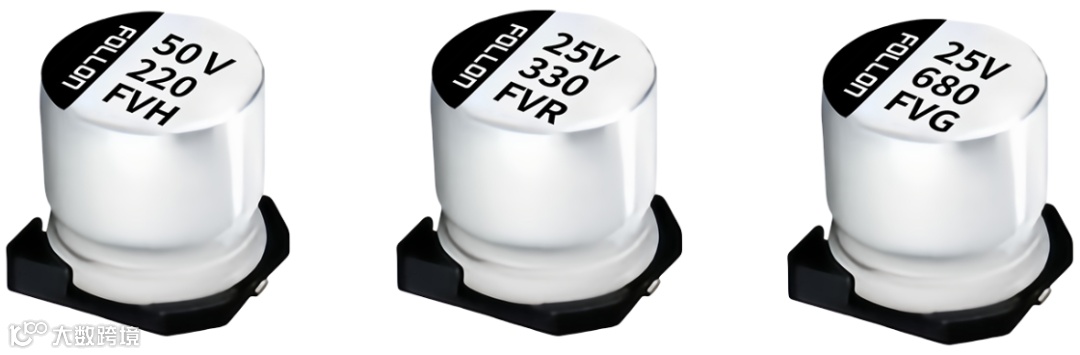

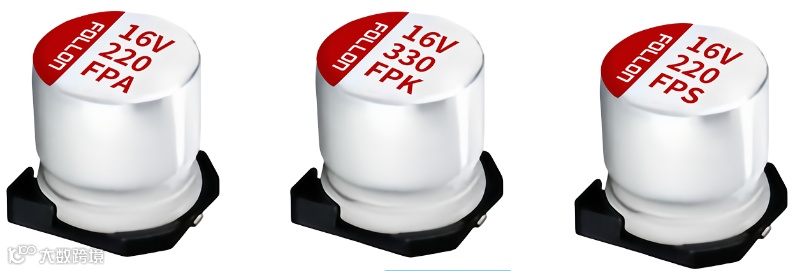

作为一家实现全谱系覆盖的铝电解电容器专业制造企业，富隆电子凭借其完整的产品布局和持续的技术创新，构建了能够满足多元化、多层次应用需求的产品矩阵。
