【行业资讯】无损检测新利器：水浸超声C扫描

什么是超声波

超声波，作为一种频率高于 20kHz 的声波 ，有着独特的物理特性，这些特性使其在无损检测领域大放异彩。它具有良好的方向性，就像训练有素的士兵，能沿着特定方向直线传播，可集中能量对目标区域进行精准探测。其穿透能力也十分强大，能够深入材料内部，为我们揭开内部结构的神秘面纱。并且，超声波的能量相较于普通声波更大，这使得它在传播过程中更具 “力量”，即使遇到一定阻碍，也能有效传递信息 。

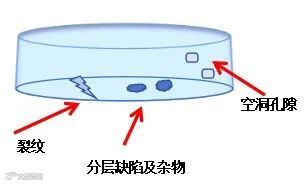

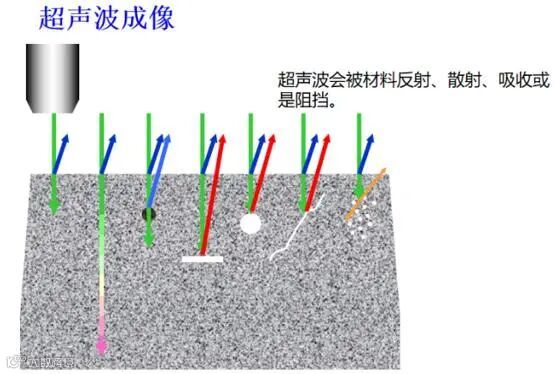

在无损检测中，超声波的这些优势被充分利用。由于它可以穿透材料，遇到缺陷时会产生反射、折射、衍射和散射等现象，通过对这些现象的分析，就能精准判断材料内部是否存在缺陷以及缺陷的位置、大小和性质等信息。这就好比是给材料做了一次“深度体检”，却不会对材料造成任何损伤，既能保证材料的完整性和性能，又能高效、准确地完成检测任务，为后续的生产、使用和维护提供可靠依据 。

水浸的独特奥秘

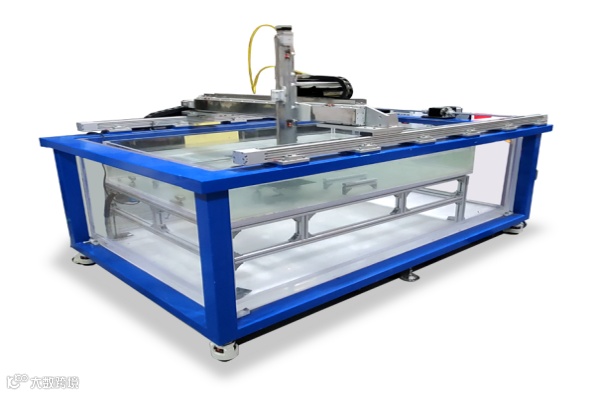

在水浸超声 C 扫描技术里，水作为耦合介质起着关键作用。之所以选择水，是因为它具有诸多优点。从传播特性来看，水能够为超声波提供稳定的传播环境，让超声波的传播更加平稳、可靠。当超声波在水中传播时，其传播速度相对稳定，这为后续的信号分析和处理提供了便利。同时，水还能减少超声波传播过程中的干扰。与其他介质相比，水的均匀性较好，不存在复杂的内部结构，不会对超声波产生过多的散射和吸收，从而保证了检测信号的准确性和可靠性 。

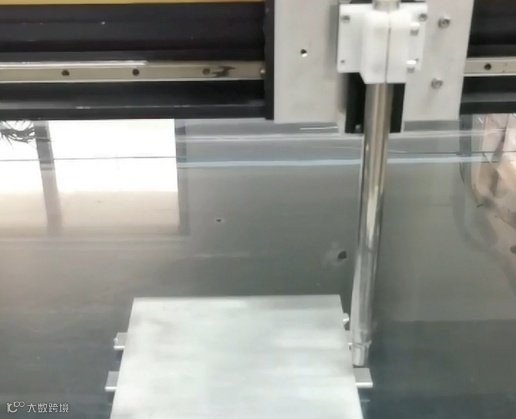

水浸方式对检测有着重要意义。它能使超声波更好地与被检测物体接触，实现良好的耦合。在水浸环境下，超声波可以更均匀地覆盖被检测物体表面，避免了因接触不良而导致的检测盲区。而且，水浸方式还能适应各种形状和尺寸的物体检测，无论是规则的长方体，还是复杂的曲面物体，都能在水中得到全面、有效的检测。此外，水浸还能起到一定的清洁作用，在检测过程中，水可以冲刷掉物体表面的杂质和污垢，确保检测表面的清洁，进一步提高检测的准确性。

C 扫描成像的神奇魔法

C 扫描成像的原理精妙而神奇。在检测时，首先由超声波探头发射出超声波，这些超声波以特定频率和波形进入被检测材料中。当超声波在材料中传播遇到缺陷时，由于缺陷与周围材料的声阻抗不同，部分超声波会发生反射。反射回来的超声波被接收探头捕捉，转化为电信号 。

这些电信号经过一系列复杂的处理过程，最终转化为直观的图像。信号处理系统会对接收的电信号进行放大、滤波等操作，去除噪声干扰，增强有用信号。接着，通过专门的算法，根据超声波的传播时间、反射信号的幅度等信息，计算出缺陷在材料中的位置和大小。

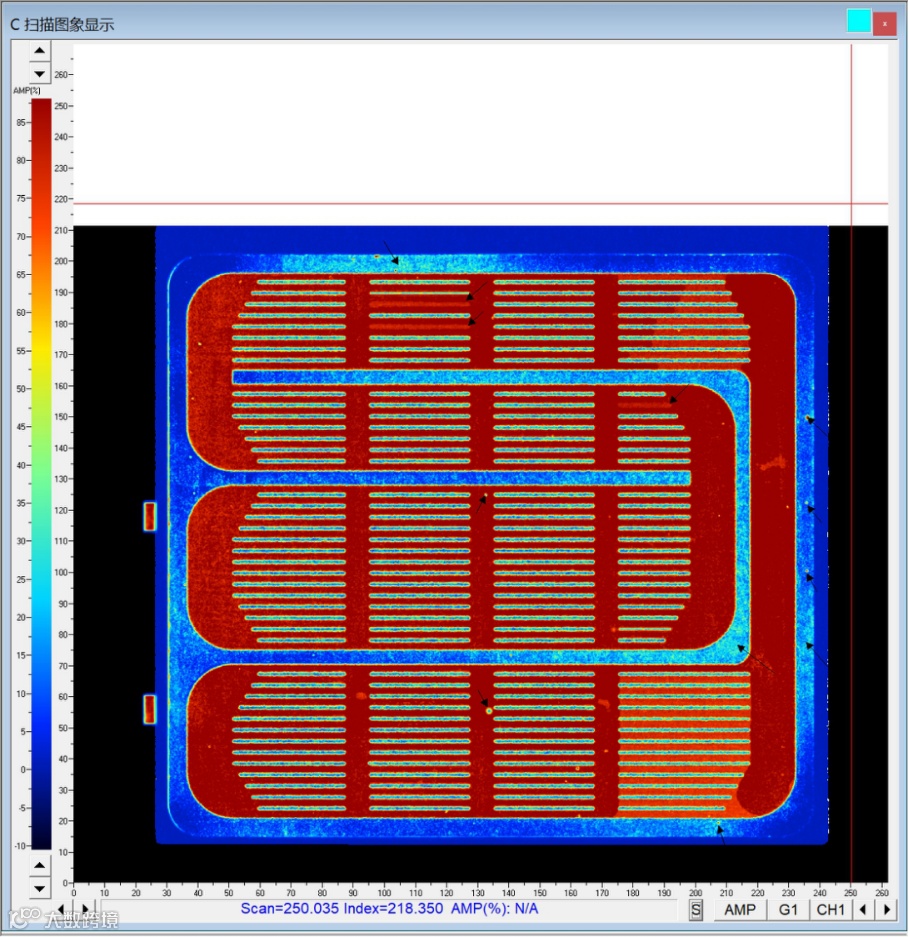

在成像过程中，通常会采用扫描的方式，让探头在被检测物体表面按一定规律移动，逐点采集数据。然后，将采集到的数据进行整合，根据不同位置的信号特征，在图像上以不同的灰度或颜色来表示，从而形成反映材料内部结构和缺陷分布的 C 扫描图像。例如，缺陷处由于反射信号较强，在图像上可能显示为较亮的区域；而正常区域反射信号较弱，显示为较暗的区域。通过这样的方式，我们就能从 C 扫描图像中清晰地看到材料内部的缺陷情况，如同给材料内部拍摄了一张高精度的 “X 光片” 。

应用场景

航空航天：守护飞行安全

在航空航天领域，飞行器的每一个零部件都关系着飞行的安全与成败，对其质量的要求近乎苛刻。水浸超声 C 扫描技术凭借卓越的检测能力，成为保障航空航天零部件质量的关键手段。

航空发动机作为飞行器的“心脏”，其内部零部件的质量至关重要。发动机叶片在高温、高压、高转速的极端工况下运行，承受着巨大的应力和气流冲击，任何微小的缺陷都可能引发严重的安全事故 。以某航空发动机制造商为例，在生产过程中，利用水浸超声 C 扫描技术对叶片进行全面检测。通过精心设置检测参数，能够清晰地检测出叶片内部 0.1mm 级别的微小裂纹和夹杂缺陷。在一次检测中，发现一批叶片内部存在细微裂纹，及时阻止了这些有缺陷的叶片被安装到发动机上，避免了潜在的飞行安全隐患 。

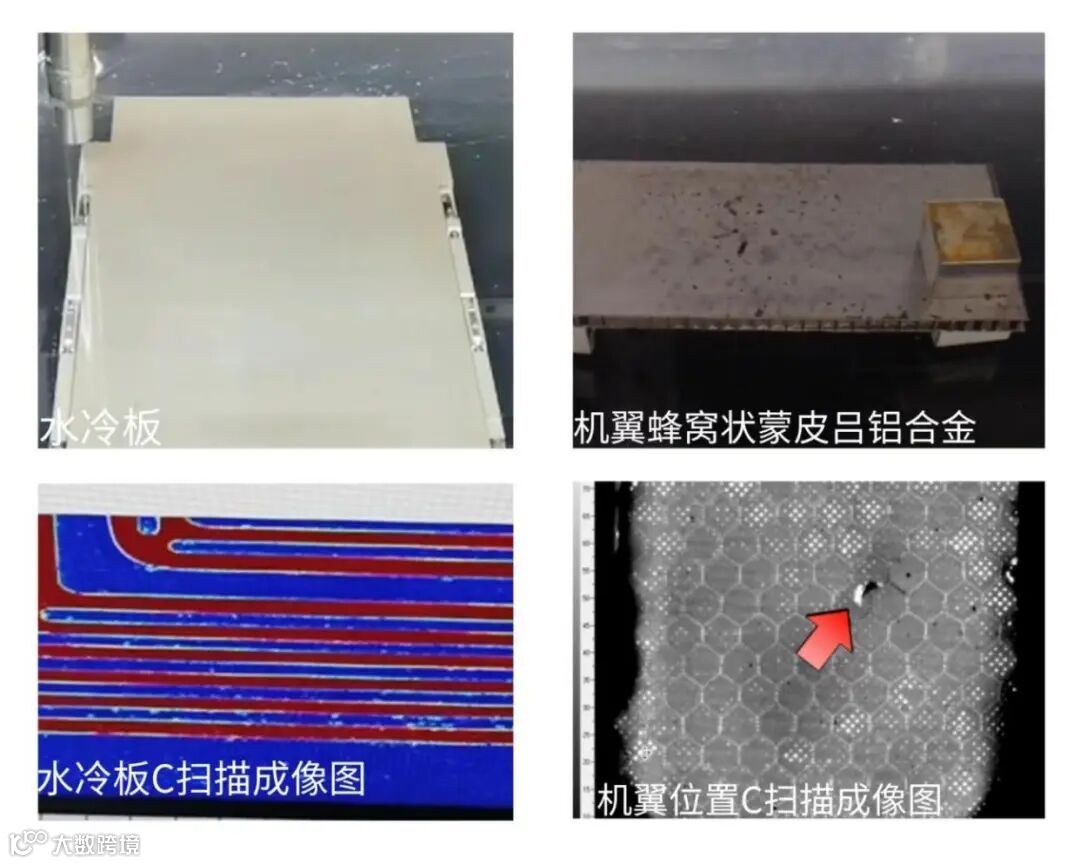

飞行器的复合材料结构也是水浸超声 C 扫描技术的重要检测对象。这些复合材料通常由纤维增强材料和基体组成，在制造过程中，容易出现分层、脱粘等缺陷，影响结构的强度和稳定性。例如，某新型飞机的机翼采用了先进的碳纤维复合材料，在制造完成后，采用水浸超声 C 扫描技术进行检测。通过对扫描图像的细致分析，准确地发现了机翼内部存在的分层缺陷，并及时进行修复和改进，确保了机翼的结构完整性和飞行性能 。

汽车工业：提升品质保障

在汽车制造行业，水浸超声 C 扫描技术同样发挥着不可或缺的作用，为汽车的品质和安全提供了有力保障。

汽车发动机的曲轴连杆是传递动力的关键部件，它在工作过程中承受着周期性的交变载荷，对其强度和可靠性要求极高。某汽车制造企业在生产曲轴连杆时，利用水浸超声 C 扫描技术对其内部质量进行严格检测。该技术能够清晰地显示出曲轴连杆内部的微观缺陷，如微小气孔、缩松等 。曾经，在对一批曲轴连杆进行检测时，发现部分连杆内部存在微小气孔，虽然这些气孔在当时可能不会立即影响部件的使用，但随着时间的推移和工作载荷的作用，有可能导致连杆疲劳断裂。通过水浸超声 C 扫描技术及时发现并筛选出这些有缺陷的部件，避免了潜在的质量问题，提高了发动机的性能和可靠性 。

汽车的齿轮系统也是保证车辆正常行驶的重要部分。齿轮在高速运转过程中，需要承受巨大的摩擦力和冲击力，其内部质量直接影响着汽车的传动效率和行驶安全。采用水浸超声 C 扫描技术对齿轮进行检测，可以有效地发现齿轮内部的裂纹、夹杂等缺陷。某汽车变速器生产厂家，通过水浸超声 C 扫描技术对齿轮进行检测，成功发现了一批齿轮内部存在的细微裂纹，及时更换这些齿轮，避免了在汽车行驶过程中因齿轮故障而导致的严重事故，保障了消费者的行车安全 。

材料研究：探索材料微观世界

在材料研发和质量控制领域，水浸超声 C 扫描技术是研究人员深入了解材料内部结构和性能的得力助手，推动着材料科学不断向前发展。

在新型复合材料的研发过程中，研究人员需要详细了解材料内部的微观结构和缺陷分布情况，以便优化材料配方和制造工艺。水浸超声 C 扫描技术能够提供高分辨率的内部图像，帮助研究人员清晰地观察到复合材料中的纤维分布、界面结合情况以及是否存在分层、气孔等缺陷 。例如，在研发一种新型高强度碳纤维复合材料时，利用水浸超声 C 扫描技术对不同工艺制备的样品进行检测。通过对扫描图像的分析，发现一种制备工艺下的复合材料存在较多的微小气孔，经过对工艺进行调整和优化，成功减少了气孔数量，提高了材料的性能 。

对于金属材料，水浸超声 C 扫描技术也能发挥重要作用。在金属材料的铸造和锻造过程中，可能会产生内部缺陷，如缩孔、疏松、裂纹等，这些缺陷会严重影响金属材料的力学性能和使用寿命。通过水浸超声 C 扫描技术对金属材料进行检测，可以准确地检测出这些缺陷，并评估其对材料性能的影响。某金属材料研究机构在研究一种新型铝合金材料时，利用水浸超声 C 扫描技术检测到材料内部存在缩孔缺陷，通过改进铸造工艺，有效消除了这些缺陷，提高了铝合金材料的质量和性能 。

优势与局限面面观

显著优势：多快好省又安全

水浸超声 C 扫描技术具有诸多显著优势，使其在无损检测领域备受青睐。首先，它的适用范围极为广泛，无论是金属材料、非金属材料还是复合材料，都能进行有效的检测。在航空航天领域，能对高温合金、钛合金等金属材料制成的零部件进行检测；在电子行业，可用于检测陶瓷基板、塑料外壳等非金属材料部件；在汽车工业中，对碳纤维复合材料制成的车身部件也能准确探伤 。

该技术的缺陷定位非常准确。通过精确测量超声波的传播时间和反射信号的位置，能够精准确定缺陷在材料内部的三维坐标，为后续的修复和处理提供准确依据。以某汽车发动机缸体检测为例，利用水浸超声 C 扫描技术，可以将内部微小裂纹的位置误差控制在 ±0.5mm 以内，大大提高了缺陷定位的精度 。

水浸超声 C 扫描对面积型缺陷十分敏感，能够清晰地检测出材料中的分层、脱粘等面积型缺陷。在复合材料检测中，对于 0.1mm² 以上的分层缺陷，检测成功率高达 95% 以上 。

它的灵敏度也很高，能够检测出极其微小的缺陷，即使是微米级别的缺陷也难以遁形。在半导体芯片检测中，可检测出芯片内部小于 10μm 的空洞和裂纹等缺陷 。

成本低、速度快、实时成像也是水浸超声 C 扫描的突出优点。与一些其他无损检测技术相比，如 X 射线检测、核磁共振检测等，水浸超声 C 扫描设备的购置成本和运行成本都相对较低，且检测速度快，能够在短时间内完成大面积的检测任务。同时，它还能实时生成检测图像，检测人员可以立即观察到检测结果，及时发现问题并采取相应措施 。

水浸超声 C 扫描技术对人体和环境无害，不产生任何辐射或有害物质，符合现代工业绿色环保的发展理念，可广泛应用于各种工作环境，无需担心对操作人员健康和周围环境造成危害 。

局限性探讨：挑战与改进方向

水浸超声 C 扫描技术也存在一些局限性。对复杂外形、不规则外形的工件进行超声检测时会遇到困难。由于超声波在传播过程中需要保持良好的耦合和稳定的传播路径，对于形状复杂的工件，很难保证超声波均匀地覆盖整个检测区域，容易出现检测盲区。比如，对于具有复杂内腔结构的航空发动机机匣，水浸超声 C 扫描在检测某些角落和拐角部位时，就可能因为超声波无法有效到达而漏检缺陷 。

缺陷的位置和形状也会对检测结果产生一定影响。当缺陷位于材料内部深处时，超声波信号在传播过程中会逐渐衰减，导致反射信号变弱，检测难度增大。而且，不同形状的缺陷对超声波的反射特性不同，一些特殊形状的缺陷，如细长的裂纹或微小的针孔状缺陷，可能难以准确识别和评估。

工件的材质和晶粒度对检测也有较大影响。对于一些粗晶材料，如铸钢件，由于晶粒粗大，超声波在传播过程中会发生严重的散射和衰减，导致检测灵敏度降低，图像分辨率变差，难以准确检测出内部缺陷。

针对这些局限性，研究人员也在不断探索改进方向和应对策略。为了解决复杂外形工件的检测问题，可以采用多轴联动的扫描方式，结合机器人技术，使探头能够根据工件的形状自动调整位置和角度，实现全方位的检测。对于缺陷位置和形状影响检测结果的问题，可以通过优化检测算法，结合多种信号处理技术，如小波分析、神经网络等，提高对不同类型缺陷的识别和评估能力。

在应对工件材质和晶粒度影响方面，可以开发适用于不同材质和晶粒度的专用探头，调整超声波的频率和波形，以减少散射和衰减。同时，利用先进的图像处理技术，对检测图像进行增强和降噪处理，提高图像质量，从而更准确地检测出缺陷。

未来展望

水浸超声 C 扫描技术有望与人工智能、大数据、云计算等先进技术深度融合，实现质的飞跃。与人工智能结合，它能自动识别和分析缺陷特征，极大地提高检测效率和准确性；借助大数据技术，可对海量检测数据进行深度挖掘和分析，为产品质量控制和优化提供有力支持；云计算技术则让检测数据的存储、传输和共享更加便捷高效，方便不同地区的团队协同工作 。

我们有理由相信，在科技的推动下，水浸超声 C 扫描技术将不断突破创新，为各行业的发展注入强大动力。
