当特斯拉在公路上疾驰而过，我们惊叹于电动汽车的迅猛发展；当光伏板在阳光下熠熠生辉，我们感受着清洁能源的无限潜力。但在新能源领域，有一种技术正悄然崛起，它被视为未来能源革命的关键—— 氢燃料电池技术。而氢燃料电池电堆，作为这项技术的 “心脏”，正吸引着全球科研人员和产业界的目光。今天，就让我们一起深入探究，这个神秘的 “心脏” 究竟是如何工作的。
一、氢燃料电池电堆：能源转换的核心装置
氢燃料电池电堆，简单来说，是将氢燃料的化学能直接转化为电能的装置。在整个氢燃料电池动力系统中，它就如同人体的心脏，是实现能量转换和输出的核心组件。与传统的火力发电、燃油发动机等通过燃烧产生能量的方式不同，氢燃料电池电堆的能量转换过程不涉及燃烧，而是通过电化学反应来实现。
这种电化学反应过程，不仅让能量转换更加高效，而且几乎不产生氮氧化物、颗粒物等污染物，唯一的排放物是水，真正实现了零碳排放。这使得氢燃料电池电堆在全球倡导绿色低碳发展的背景下，成为极具潜力的能源技术。无论是在交通运输领域，为氢能汽车提供动力；还是在分布式发电领域，为偏远地区或应急供电提供稳定电能，氢燃料电池电堆都发挥着至关重要的作用。
二、工作原理：一场精妙的电化学反应

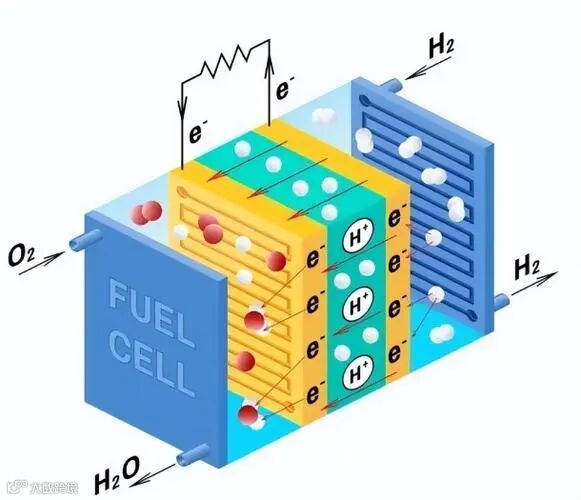

氢燃料电池电堆的工作原理基于一系列精妙的电化学反应，主要分为阳极反应、质子交换膜的作用、阴极反应三个关键环节，最终实现化学能向电能的高效转化。
（一）阳极反应：氢气的“电子释放之旅”
在氢燃料电池电堆的阳极，氢气在催化剂的作用下发生氧化反应。催化剂的存在就像化学反应中的“加速器”，大大降低了反应所需的能量，使得氢气能够更快速、高效地发生反应。在这个过程中，氢气分子（H₂）被分解，释放出电子（e⁻），同时产生氢离子（H⁺，也称为质子） 。其化学反应方程式为：H₂ → 2H⁺ + 2e⁻。这些释放出来的电子，是后续产生电流的关键，而氢离子则会进入下一个环节。
（二）质子交换膜：离子的“专属通道”
质子交换膜在氢燃料电池电堆中扮演着至关重要的角色，它就像是一个“交通管制员”，只允许特定的离子通过。质子交换膜具有独特的物理和化学性质，它只允许氢离子（质子）通过，而对电子具有阻隔作用。这样一来，从阳极释放出来的氢离子可以顺利穿过质子交换膜，向阴极移动；而电子则无法通过质子交换膜，只能被迫通过外电路流动。
当电子在外电路中流动时，就形成了我们所需的电流。外电路连接着各种用电器，电流通过用电器做功，实现了电能的利用。例如，在氢能汽车中，电流可以驱动电动机，使汽车行驶；在分布式发电系统中，电流可以为各种电器设备供电。
（三）阴极反应：氧气的“电子接纳之舞”
在阴极，氧气作为反应物参与反应。从外电路流过来的电子，以及穿过质子交换膜的氢离子，与氧气在阴极催化剂的作用下发生还原反应。阴极催化剂同样起到了加速反应的作用，使得反应能够快速、稳定地进行。在这个过程中，氢离子、电子和氧气结合，生成水（H₂O） 。其化学反应方程式为：O₂ + 4H⁺ + 4e⁻ → 2H₂O。水作为整个反应的最终产物，通过特定的排水通道排出电堆，整个反应过程干净、环保。
（四）总反应与能量转化：从化学能到电能的华丽蜕变
将阳极反应和阴极反应综合起来，就得到了氢燃料电池电堆的总化学反应方程式：2H₂ + O₂ → 2H₂O。从这个方程式可以看出，整个反应过程只消耗氢气和氧气，最终生成水，没有其他污染物产生。
在这个过程中，氢气和氧气中蕴含的化学能，通过一系列电化学反应，直接转化为电能。相较于传统的燃烧发电方式，这种能量转化方式避免了燃烧过程中的能量损失，具有更高的能量转化效率。一般来说，氢燃料电池电堆的能量转化效率可以达到 40% - 60%，而传统燃油发动机的能量转化效率通常只有 20% - 30% 。
三、结构组成：精密协作的“能量工厂”

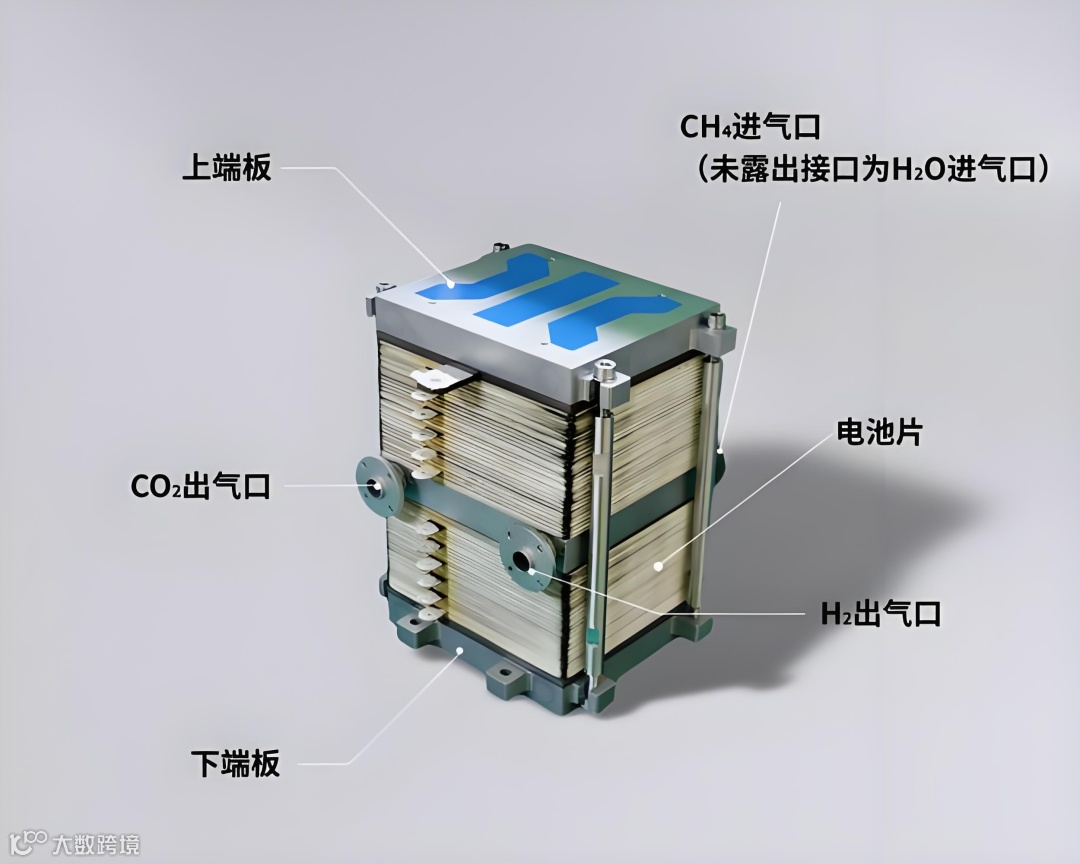

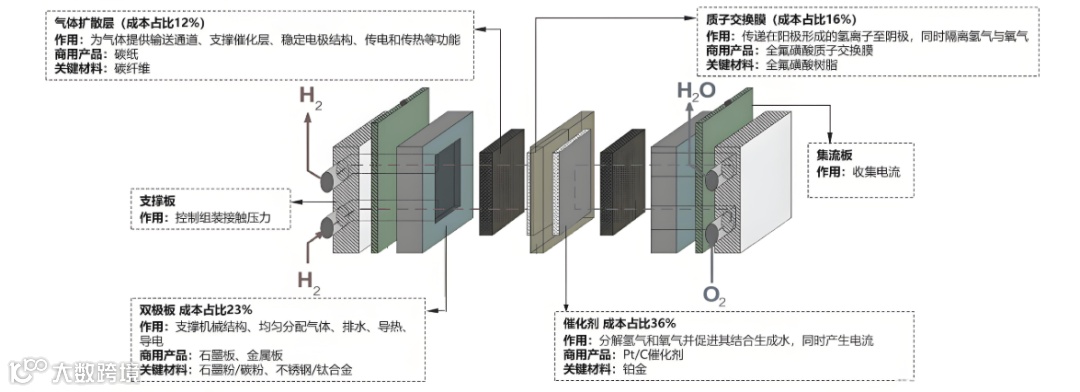

氢燃料电池电堆由多个部件精密组合而成，每个部件都有其独特的功能，它们相互协作，共同构成了一个高效的“能量工厂”。其主要结构组成包括双极板、膜电极组件，以及密封垫片、集电极、绝缘板、端盖板等其他部件。
（一）双极板：多功能的“能量分配枢纽”
双极板在氢燃料电池电堆中起着多重关键作用，可以说是整个电堆的“能量分配枢纽”。首先，它负责气体的分配，在双极板上设计有特定的流道结构，氢气和氧气通过这些流道被均匀地输送到电堆的各个反应区域，确保反应物能够充分参与反应。
其次，双极板具有排水功能。在电化学反应过程中会产生水，如果这些水不能及时排出，就会积聚在电堆内部，影响反应的进行，甚至导致电堆性能下降。双极板上的流道设计可以帮助将生成的水排出电堆。
此外，双极板还承担着导热和导电的重要任务。良好的导热性能可以保证电堆在工作过程中保持适宜的温度，避免因温度过高或过低影响电堆的性能和寿命；而出色的导电性能则有助于电子在电堆内部的传输，提高电堆的发电效率。
双极板的材料选择也十分关键，常见的材料包括石墨、金属等。石墨双极板具有良好的导电性、耐腐蚀性和化学稳定性，但存在机械强度较低、加工难度大、成本较高等问题；金属双极板则具有机械强度高、易于加工成型、成本相对较低等优点，但需要解决表面腐蚀和接触电阻等问题。不同材料的双极板适用于不同的应用场景和需求。
（二）膜电极组件：电堆的“核心大脑”
膜电极组件（MEA）是氢燃料电池电堆的核心部件，堪称电堆的 “核心大脑”，它直接决定了电堆的性能和效率。膜电极组件主要由质子交换膜、催化剂和气体扩散层三部分组成。
质子交换膜，前面已经提到过，它是离子传输的关键通道，其性能直接影响氢离子的传导速度和电堆的内阻。优质的质子交换膜需要具备高质子传导率、良好的化学稳定性和机械强度，以确保在电堆的工作条件下能够长期稳定运行。
催化剂是促进电化学反应的关键物质，主要分布在质子交换膜的两侧。常用的催化剂是贵金属铂（Pt），它能够显著降低反应的活化能，加速氢气和氧气的电化学反应。然而，铂的价格昂贵，资源稀缺，这也成为了制约氢燃料电池大规模商业化应用的一个因素。因此，研发低成本、高活性、长寿命的替代催化剂，是当前氢燃料电池研究的重要方向之一。
气体扩散层则起到支撑质子交换膜和催化剂层、均匀分配气体、传导电子和排水的作用。它通常由多孔碳材料制成，具有良好的透气性、导电性和机械强度。气体扩散层的结构和性能对反应物的传输和产物的排出有着重要影响，进而影响电堆的整体性能。
（三）其他部件：不可或缺的“辅助角色”
除了双极板和膜电极组件，氢燃料电池电堆还包含密封垫片、集电极、绝缘板、端盖板等其他部件，它们同样是电堆正常运行不可或缺的“辅助角色”。
密封垫片用于防止氢气和氧气泄漏，保证电堆内部的气体密封性。一旦发生气体泄漏，不仅会降低电堆的效率，还可能带来安全隐患，因此密封垫片的质量和性能至关重要。
集电极的作用是收集从膜电极组件产生的电子，并将其传输到外电路。它需要具有良好的导电性和机械强度，以确保电子能够高效传输，同时能够承受电堆内部的压力和振动。
绝缘板则用于隔离电堆的不同部件，防止短路现象的发生，保障电堆的安全运行。端盖板位于电堆的两端，起到固定和保护电堆内部部件的作用，同时为电堆提供结构支撑，使其能够承受外部的压力和振动。
四、类型划分：不同需求下的多样选择
根据工作温度的不同，氢燃料电池电堆可以分为低温燃料电池电堆和高温燃料电池电堆，不同类型的电堆具有各自的特点和应用领域。
（一）低温燃料电池电堆：快速响应的“先锋军”
低温燃料电池电堆的运行温度一般在 100℃以下，常见的类型包括质子交换膜燃料电池（PEMFC）和碱性燃料电池（AFC）。
质子交换膜燃料电池（PEMFC）是目前应用最为广泛的低温燃料电池之一，其工作温度通常在 50 - 80℃。PEMFC 具有启动速度快、功率密度高、噪音低、工作温度低等优点，非常适合用于交通运输领域，如氢能汽车、叉车等。在氢能汽车中，PEMFC 能够快速响应车辆的动力需求，提供稳定的电能输出，实现车辆的高效运行。
碱性燃料电池（AFC）的工作温度一般在 60 - 200℃，它以氢氧化钾（KOH）等碱性溶液为电解质。AFC 具有能量转换效率高、技术成熟等优点，但对燃料纯度要求较高，且电解质容易被二氧化碳（CO₂）污染，导致性能下降。因此，AFC 主要应用于航天等对燃料纯度有严格要求的领域，如早期的阿波罗登月计划中就使用了碱性燃料电池。
（二）高温燃料电池电堆：高效稳定的“主力军”
高温燃料电池电堆的运行温度通常在 600℃以上，常见的类型有固体氧化物燃料电池（SOFC）和熔融碳酸盐燃料电池（MCFC）。
固体氧化物燃料电池（SOFC）的工作温度一般在 600 - 1000℃，它以固体氧化物作为电解质。SOFC 具有能量转换效率高（可达 60% - 80%）、燃料适应性强（可以使用氢气、天然气、生物气等多种燃料）、余热可回收利用等优点。这些特点使得 SOFC 在分布式发电、热电联供等领域具有广阔的应用前景。例如，在一些工业园区，可以利用 SOFC 进行分布式发电，同时回收发电过程中产生的余热用于供暖或工业生产，实现能源的高效利用。
熔融碳酸盐燃料电池（MCFC）的工作温度在 650℃左右，它以熔融碳酸盐作为电解质。MCFC 同样具有较高的能量转换效率和燃料适应性，并且能够在高温下运行，使得其对燃料中的杂质有一定的耐受性。MCFC 主要应用于大型固定电站、分布式发电等领域，为城市供电或工业生产提供稳定的电力支持。
五、优势与挑战：机遇与困难并存
（一）优势显著：未来能源的理想之选
氢燃料电池电堆具有诸多显著优势，使其成为未来能源的理想选择之一。首先，它具有无污染的特点，正如前面所提到的，其唯一的排放物是水，不会产生二氧化碳、一氧化碳、氮氧化物等污染物，对环境十分友好，有助于实现全球碳中和目标。
其次，氢燃料电池电堆运行时噪音低，相较于传统燃油发动机的轰鸣声，它在工作过程中几乎没有噪音，这使得它在一些对噪音要求较高的场所，如城市公交、室内叉车等应用中具有独特的优势。
再者，氢燃料电池电堆具有高效能和高效率的特点。其能量转化效率远高于传统燃油发动机，能够更充分地利用能源，减少能源浪费。同时，它还具有低热损耗的优势，在能量转换过程中，产生的热量相对较少，有利于提高系统的整体性能和稳定性。
（二）面临挑战：突破瓶颈才能实现飞跃
尽管氢燃料电池电堆具有众多优势，但目前在发展过程中也面临着诸多挑战。其中，功率密度提升困难是一个关键问题。功率密度直接影响着电堆的输出功率和设备的小型化程度，对于在交通运输等领域的应用至关重要。目前，氢燃料电池电堆的功率密度还难以满足一些高端应用场景的需求，需要进一步提高。
成本居高不下也是制约氢燃料电池电堆大规模商业化应用的重要因素。一方面，电堆中的关键材料，如质子交换膜、催化剂（铂）等价格昂贵；另一方面，电堆的生产工艺复杂，制造设备成本高，导致电堆的整体成本难以降低。只有降低成本，才能使氢燃料电池技术在市场上更具竞争力。
耐久性不足同样是一个亟待解决的问题。在实际运行过程中，氢燃料电池电堆会受到温度变化、气体杂质、机械振动等多种因素的影响，导致电堆性能逐渐下降，使用寿命缩短。提高电堆的耐久性，延长其使用寿命，是实现氢燃料电池技术长期稳定应用的关键。
此外，配套设施不完善也限制了氢燃料电池电堆的发展。例如，加氢站等基础设施建设不足，使得氢能汽车的加氢不便，影响了用户的使用体验；氢气的制备、储存和运输技术也有待进一步完善，以确保氢气的安全、高效供应。

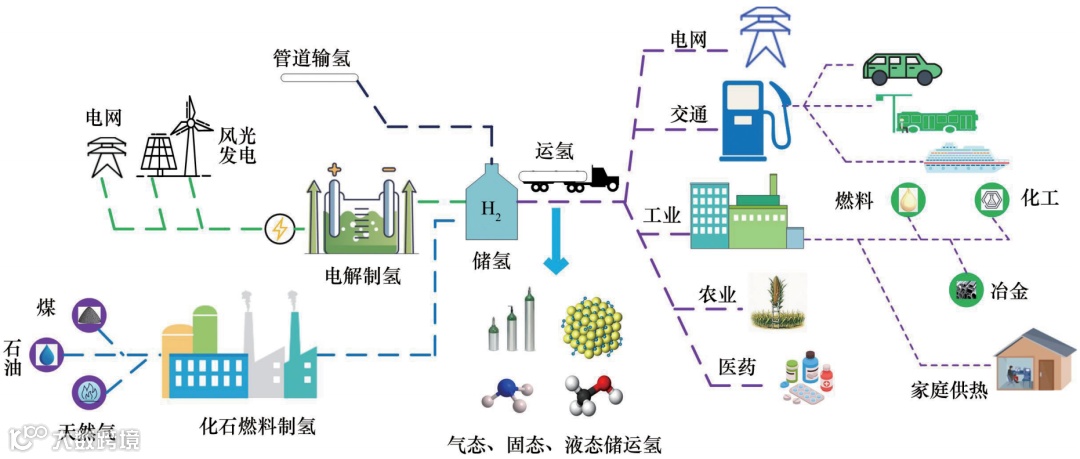

六、应用领域：多行业的新动力源泉
氢燃料电池电堆凭借其独特的优势，在多个领域展现出了广阔的应用前景，为这些行业带来了新的动力源泉。
在交通运输领域，氢燃料电池电堆正逐渐成为氢能汽车的核心动力装置。相较于传统燃油汽车和纯电动汽车，氢能汽车具有加氢速度快、续航里程长等优势。目前，全球各大汽车厂商都在积极研发和推广氢能汽车，一些城市已经开始投入使用氢燃料电池公交车和物流车，为城市交通的绿色转型提供了新的解决方案。
在分布式发电领域，氢燃料电池电堆可以为偏远地区、海岛、野外作业等场景提供稳定的电力供应。这些地区往往远离电网，传统的供电方式成本高、难度大，而氢燃料电池电堆可以利用氢气作为燃料，实现独立发电，满足当地的用电需求。同时，在一些应急供电场景中，如自然灾害后的电力恢复，氢燃料电池电堆也能发挥重要作用，快速为医院、通信基站等关键设施提供电力支持。
在航空航天领域，氢燃料电池电堆也具有潜在的应用价值。由于氢气的能量密度高，氢燃料电池电堆可以为无人机、小型飞行器等提供更持久的动力，有助于拓展航空航天领域的应用范围。此外，在船舶领域，氢燃料电池电堆也开始崭露头角，为实现船舶的零排放和绿色航运提供了新的技术途径。
七、总结与展望：未来已来，将至已至
通过对氢燃料电池电堆的原理、结构、类型、优势、挑战和应用领域的全面了解，我们可以看到，氢燃料电池电堆作为新能源时代的核心技术之一，具有巨大的发展潜力。它以其高效、环保、清洁的特点，为解决能源危机和环境污染问题提供了新的思路和方法。
氢燃料电池电堆将在降低成本、提高功率密度和耐久性等方面取得重大突破。同时，随着配套设施的不断完善，氢燃料电池技术将在更多领域得到广泛应用，为全球能源转型和可持续发展做出重要贡献。
