在高端制造领域，超硬难加工材料的加工始终是制约产业升级的关键瓶颈。从航空航天领域的钛合金发动机叶片到半导体行业的碳化硅衬底，从新能源汽车的碳纤维车身到底端电子的蓝宝石盖板，这些材料凭借优异的力学性能和理化特性成为核心部件的首选，但也因其高硬度、高脆性、低热导率等特性让传统加工技术望而却步。超声波刀具的出现，通过颠覆性的加工原理，为超硬材料加工提供了全新解决方案，正在重塑精密制造的技术格局。
一、超硬难加工材料加工的行业痛点与破局点
（一）超硬材料加工的“卡脖子” 难题
超硬难加工材料家族涵盖了金属材料、复合材料、无机非金属材料三大类，每类材料都有其独特的加工困境。在金属材料领域，钛合金（TC4、TC11）因强度高、耐腐蚀性好被广泛应用于航空航天，但加工时会出现严重的 “亲和性” 问题，刀具极易产生粘结磨损，某航空企业统计显示传统铣刀加工钛合金时每小时磨损量达 0.05mm，远高于普通钢材加工的 0.01mm；高温合金（Inconel 718、GH4169）在 600℃以上仍能保持高强度，却会导致切削区温度骤升，传统刀具在加工中经常因过热而失效。
复合材料领域的加工挑战更为突出，碳纤维增强复合材料（CFRP）由碳纤维与树脂基体复合而成，层间结合力弱，传统机械切割时极易出现纤维撕裂和分层现象，某新能源车企的测试数据显示，用硬质合金刀具切割碳纤维电池壳体时，分层缺陷率高达 35%；芳纶纤维材料则因极高的韧性，加工时会出现 “粘刀” 问题，导致表面粗糙度超标。
无机非金属材料的加工更是难上加难，玻璃陶瓷的硬度可达 HRC65 以上，传统磨削加工效率极低，加工 1mm 厚度的镜片需要 40 分钟以上；碳化硅衬底作为第三代半导体核心材料，其莫氏硬度高达 9.5，接近金刚石，传统切割技术不仅良品率不足 70%，还会产生大量材料浪费。这些加工难题直接导致高端零部件制造成本居高不下，严重制约了我国高端制造产业的发展。
（二）超声波刀具的技术革新原理

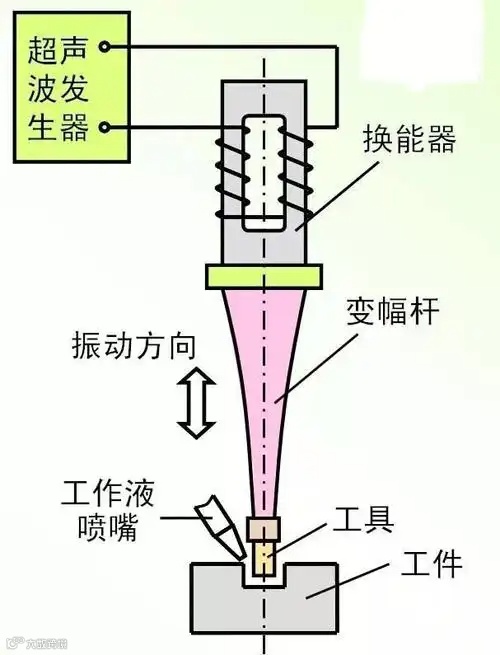

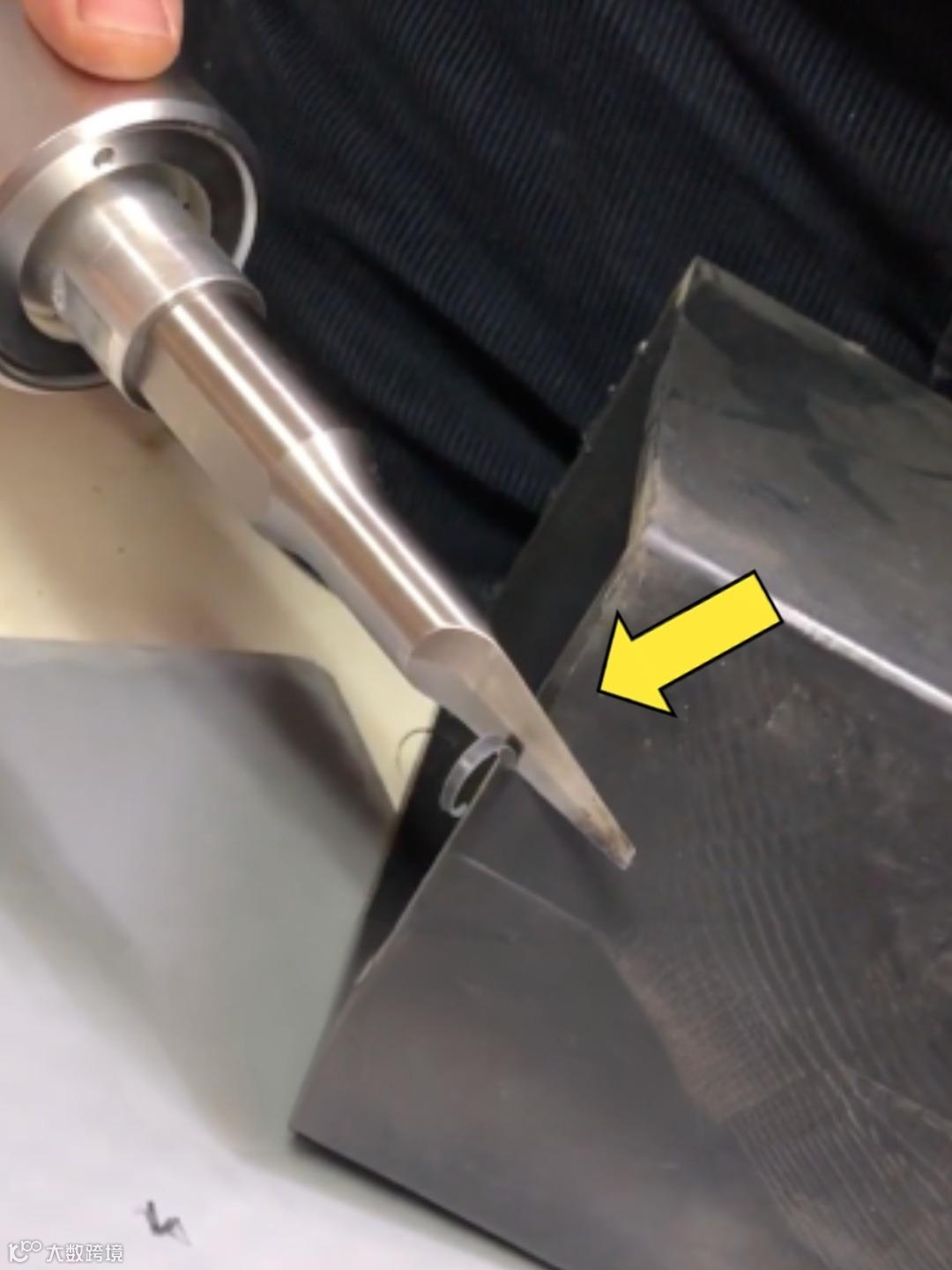

超声波刀具的革命性突破源于其独特的工作原理。整套系统由超声波发生器、换能器、变幅杆和刀具四部分构成，形成完整的能量转换链：超声波发生器将工频电能转化为高频电信号（20kHz-50kHz），换能器通过压电效应将电信号转化为机械振动，变幅杆对振动进行放大后传递至刀具，最终使刀具产生 10-20μm 的高频纵向振动。
这种高频振动彻底改变了传统切削的力学模型。在传统切削中，刀具与材料始终保持滑动摩擦接触，切削力持续作用于材料表面，易产生塑性变形和热量积累；而超声波切削中，刀具以每秒 2 万 - 5 万次的频率与材料形成 “接触 - 分离” 的脉冲式作用，切削力呈现周期性变化，在分离阶段材料可实现弹性恢复，显著降低切削阻力。
更为关键的是，超声波振动能在材料表面形成高频冲击应力，当局部应力超过材料脆裂极限时，会引发“微观破碎效应”，使硬脆材料从 “切削去除” 转变为 “破碎分离”，从根本上避免了传统加工的裂纹扩展问题。通过高速摄像观察发现，加工玻璃陶瓷时，超声波刀具作用区的裂纹长度仅为传统刀具的 1/5，且不会向材料内部延伸。
二、超声波刀具的核心优势：专为超硬材料而生的“工业利刃”
（一）材料性能优势：硬脆材料加工的“黄金搭档”
超声波刀具的材料性能优势体现在极端工况下的稳定性表现。刀具刀头通常采用超细晶粒硬质合金（WC-Co）或聚晶金刚石（PCD）材料，通过粉末冶金工艺制成，维氏硬度可达 HV900-1100，抗弯强度超过 3000MPa。在高频振动环境中，这种材料能有效抵抗交变应力作用，某刀具企业的疲劳测试显示，经过 1000 小时高频振动后，超声波刀具的硬度保持率仍达 90% 以上。
刀具结构设计同样暗藏玄机。整体采用“刚性刀柄 + 弹性刀头” 的复合结构，刀柄选用 40CrNiMoA 合金钢材，保证连接刚性；刀头则通过特殊热处理工艺实现硬度与韧性的平衡。动平衡设计更是关键，通过精密配重使刀具在 30000rpm 转速下的动平衡等级达到 G2.5，确保振动能量高效传递至切削区而非转化为设备振动。
热稳定性是超声波刀具的另一大亮点。在加工钛合金等易产生高温的材料时，刀具采用“内冷式” 设计，通过中心冷却孔将切削液直接送达刀尖，配合 DLC（类金刚石）涂层的低摩擦系数特性，使切削区温度控制在 200℃以下。某航空发动机企业的实测数据显示，使用超声波刀具加工 Inconel 718 合金时，刀具热变形量仅为传统刀具的 1/3。
（二）加工性能优势：重新定义精密加工标准

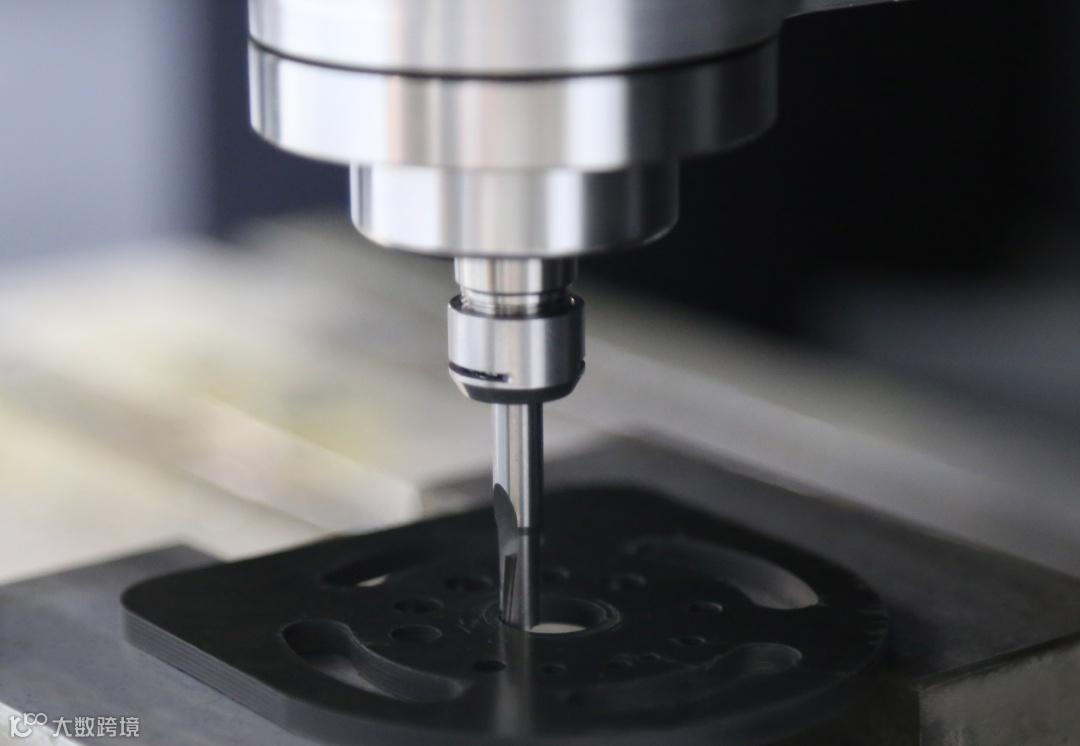

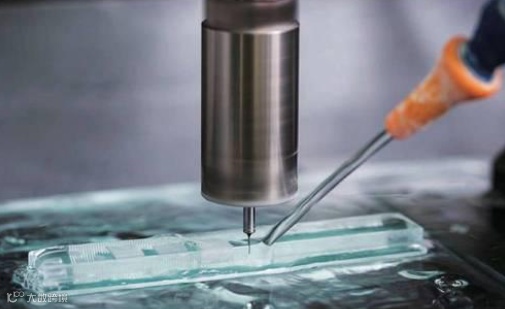

超声波刀具带来的加工性能提升体现在精度、效率和质量三个维度。在精度控制方面，高频微振动使切削过程更加稳定，加工玻璃陶瓷时的尺寸误差可控制在±2μm 以内，满足半导体封装件的精密要求；边缘质量更是实现质的飞跃，碳纤维复合材料加工后的边缘毛刺长度从传统加工的 50μm 以上降至 5μm 以下，无需后续打磨工序。
三、多元应用场景：从微米级精密到复杂结构加工
（一）复合材料加工：分层切割的“精准手术刀”
在复合材料加工领域，超声波刀具展现出独特优势。针对碳纤维增强复合材料的层间结合力弱问题，超声波刀具通过 15kHz 低频振动实现 “分层切割”，在切割过程中，每一层纤维都能被精准分离而不损伤相邻层。某飞机制造商在加工碳纤维机翼蒙皮时，采用 φ10mm 超声波立铣刀，配合 20μm 振幅和 800mm/min 进给速度，使分层缺陷率从 28% 降至 1.2%。
（二）硬脆材料加工：突破“零裂纹” 极限
蓝宝石作为硬度仅次于金刚石的材料，广泛应用于光学窗口和半导体衬底。传统砂轮切割蓝宝石时效率极低且易产生亚表面损伤，而超声波切割技术通过 PCD 刀具与 25kHz 振动的组合，实现了蓝宝石的高效分离。某光学企业加工 φ50mm 蓝宝石窗口片时，切割时间从 2 小时缩短至 25 分钟，亚表面损伤层深度从 20μm 降至 5μm 以下。
陶瓷材料加工中，超声波刀具展现出独特优势。氧化锆陶瓷因高强度、耐磨损特性被用于医疗植入体和精密轴承，但加工难度极大。采用超声波陶瓷专用刀具（WC-Co 合金 + Al₂O₃涂层）加工人工关节髋臼时，表面粗糙度可达 Ra0.2μm，尺寸精度控制在 ±3μm，完全满足医疗级要求，加工效率较传统电火花加工提升 8 倍。
（三）高硬度金属加工：挑战高温合金的“抗磨先锋”

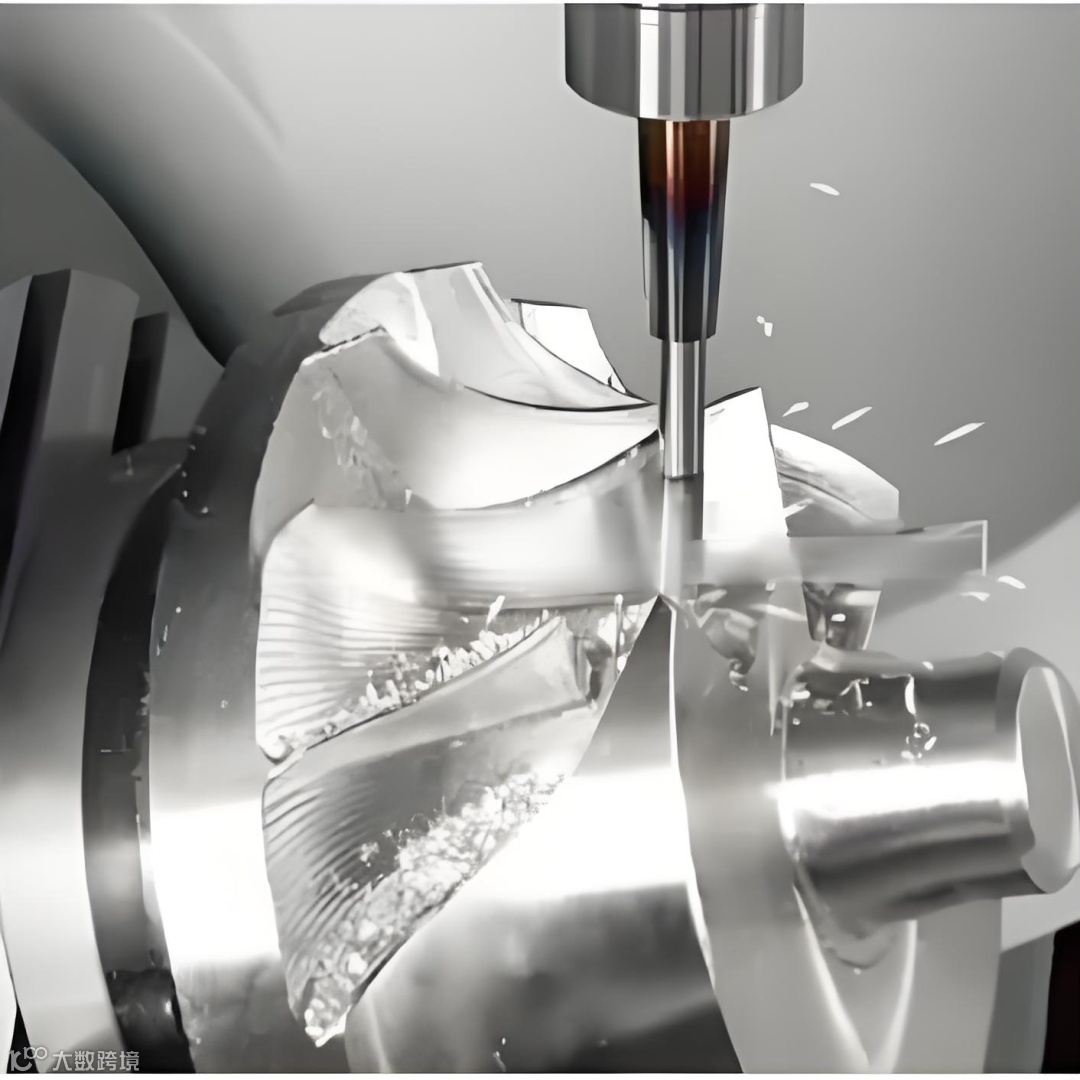

在高硬度金属加工领域，超声波刀具有效解决了传统加工的“高温磨损” 难题。钛合金加工中，超声波振动使刀具与工件的接触时间缩短 50%，显著减少粘结磨损，某航空发动机厂加工 TC4 钛合金叶片时，采用超声波球头铣刀，刀具寿命从 8 小时延长至 35 小时，叶片型面精度提升至 IT5 级。
高温合金加工更能体现超声波刀具的优势。Inconel 718 合金在 650℃时仍保持高强度，传统加工时切削温度常超过 800℃，导致刀具迅速失效。而超声波刀具通过降低切削力和优化冷却，使切削区温度控制在 400℃以内，加工效率提升 60%。在某燃气轮机企业的应用中，超声波刀具加工高温合金涡轮盘的工序成本降低 45%。
四、技术升级方向：智能化与定制化驱动产业变革
（一）刀具设计优化：从材料到结构的全方位升级
刀具几何参数的优化针对不同材料特性定制。加工碳纤维复合材料的刀具采用大前角（15°-20°）设计减少纤维拉扯，刃口圆角半径控制在 5-10μm 避免应力集中；而加工硬脆材料的刀具则采用负前角（-5°--10°）增强刀刃强度，配合特殊断屑槽设计提高排屑效率。

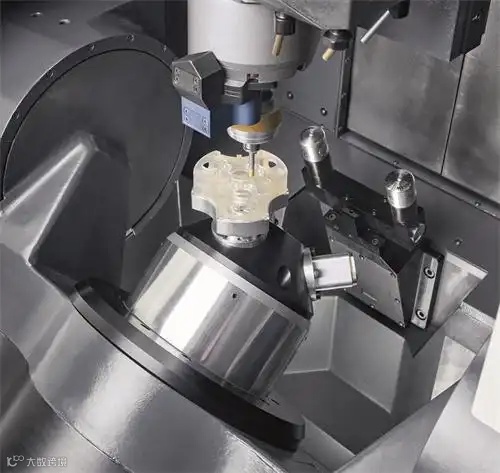

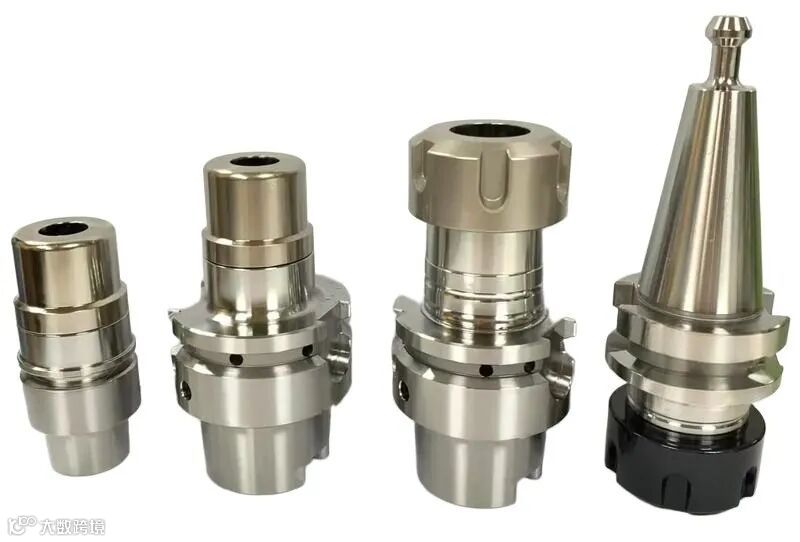

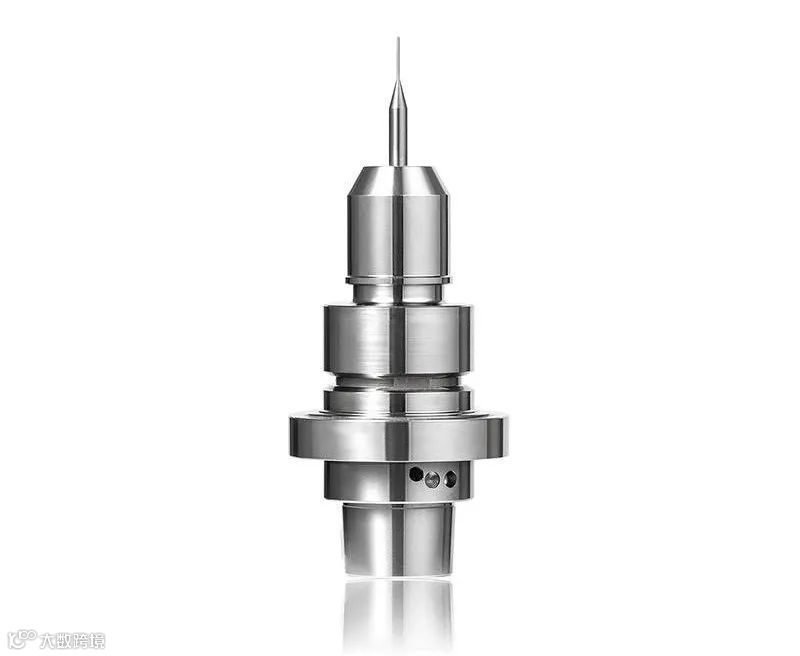

结构创新使超声波刀具适配更多场景。开发可换刀头式超声波刀柄，实现刀头快速更换，换刀时间从 15 分钟缩短至 2 分钟；针对五轴加工中心开发高速超声波刀柄，最高转速达 20000rpm，动平衡等级达 G1.0，满足复杂曲面加工需求。
（二）智能加工系统：构建闭环控制生态
智能化是超声波加工技术的重要发展方向。新一代超声波加工系统集成多传感器监测模块，通过振动传感器实时监测振幅（精度±0.1μm）、声压传感器检测切削状态、温度传感器监控刀尖温度，形成全方位的加工状态感知网络。
数字孪生技术为超声波加工提供全流程模拟。通过建立刀具 - 工件 - 设备的数字模型，可在加工前模拟振动传播路径、应力分布和温度场变化，提前优化工艺参数。
（三）行业协同：推动“设备 - 刀具 - 工艺” 一体化解决方案
针对细分领域的定制化解决方案成为趋势。在碳化硅衬底加工领域，开发从切割、研磨到抛光的全套超声波加工设备，配合专用刀具和工艺参数，使衬底加工效率提升 50%，成本降低 30%；在航空航天蜂窝结构加工中，提供专用超声波铣削系统，实现蜂窝芯与蒙皮的一体化加工，尺寸精度控制在 ±0.05mm。
设备与刀具的协同优化提升系统性能。超声波刀具制造商与机床企业深度合作，开发专用接口协议，实现刀具振动参数与机床进给参数的精准匹配；通过热误差补偿技术，将因温度变化导致的振幅误差控制在±1% 以内，确保加工稳定性。
五、结语：超声波刀具开启超硬加工“精准时代”
超声波刀具通过颠覆传统的加工原理，彻底改变了超硬难加工材料的可加工性，为高端制造领域带来了革命性突破。从半导体晶圆的纳米级切割到航空发动机叶片的复杂曲面加工，从新能源汽车的轻量化结构件到高端医疗器械的精密部件，超声波加工技术正成为推动制造业升级的核心动力。
在中国制造向中国精造转型的进程中，超声波刀具不仅是一种加工工具，更是推动产业升级的技术引擎。它正在用微米级的振动精度，雕琢出中国制造的精度与品质，为高端制造产业的发展注入源源不断的动力。
