【行业资讯】超声波应力消除：原理、优势与应用

一、金属残余应力：工业制造的“隐形杀手”

在工业制造领域，金属材料广泛应用于各类产品的生产过程中。然而，在焊接、铸造、切削等加工环节，金属内部往往会产生残余应力，就像隐藏在暗处的“杀手”，悄无声息地影响着产品的质量和性能。

残余应力的产生

以焊接过程为例，在焊接时，焊缝及附近区域会被快速加热到很高的温度，而周围的金属温度相对较低。这种不均匀的加热导致焊缝金属迅速膨胀，而周围低温区域的金属则限制了其膨胀，从而在高温区域产生局部压缩塑性变形。当焊接结束，焊件冷却时，经历过压缩塑性变形的金属由于无法自由收缩，会受到周围低温区域金属的拉伸，于是在焊件中就产生了与加热时应力方向相反的焊接残余应力。在铸造过程中，金属液在模具中凝固时，不同部位的冷却速度不一致，先凝固的部分会对后凝固部分的收缩产生阻碍，进而产生残余应力；切削加工时，刀具与工件之间的切削力和切削热也会使工件表面层产生塑性变形，从而形成残余应力。

残余应力的危害

残余应力的存在对产品有着诸多危害。首先，它会影响产品的尺寸稳定性。比如一些精密仪器的零部件，若存在残余应力，在后续的使用过程中，随着残余应力的逐渐释放，零部件可能会发生微小的变形，导致仪器的精度下降，无法满足使用要求。

其次，残余应力会降低金属的疲劳强度，缩短产品的疲劳寿命。当金属承受交变载荷时，残余应力与外加的交变应力相互叠加。如果叠加后的应力超过材料的疲劳极限，就会加速疲劳裂纹的萌生和扩展，使产品过早地发生疲劳破坏。像桥梁、飞机等大型结构件，若焊接部位存在较大的残余应力，在长期的振动、风力等交变载荷作用下，就容易出现疲劳裂纹，严重威胁到结构的安全。

再者，残余应力还可能降低材料的刚度和承载能力。当焊件某个区域所受的应力达到屈服点时，这一区域部分的金属材料就会产生局部塑性变形，无法再承受外载荷，从而导致焊接结构的有效截面减少，使焊接结构的刚度降低。在一些承受较大载荷的机械零件中，残余应力的存在可能使零件在未达到设计载荷时就发生变形或失效。

消除残余应力的重要性

由于残余应力存在上述种种危害，消除或均化残余应力就成为提升产品可靠性、寿命和精度的关键工序。通过有效的应力消除方法，可以提高产品的尺寸稳定性，降低变形风险，增强产品的疲劳强度和抗应力腐蚀能力，从而提升产品的整体质量和性能，减少因残余应力导致的产品失效和安全事故，在工业生产中具有重要意义。

二、超声波应力消除：神秘的应力“终结者”

面对残余应力这个“隐形杀手”，科学家和工程师们一直在寻找有效的应对方法。而超声波应力消除技术，作为一种高效、精准的应力消除手段，近年来在工业领域得到了越来越广泛的应用，堪称应力的神秘 “终结者”。

与传统的应力消除方法相比，超声波应力消除具有诸多独特的优势。它不需要对工件进行整体加热，避免了因高温导致的材料性能变化和变形问题；处理时间短，效率高，可以大大缩短生产周期；而且设备体积小、重量轻，便于携带和操作，适用于各种复杂形状和尺寸的工件。这些优势使得超声波应力消除技术在航空航天、汽车制造、船舶工业、机械加工等领域大显身手，成为提高产品质量和性能的有力武器。那么，这项神奇的技术究竟是如何工作的呢？它背后又蕴含着怎样的科学原理？接下来，就让我们深入探究超声波应力消除的奥秘。

三、追本溯源：超声波应力消除的核心原理

超声波应力消除技术能够高效地消除金属内部的残余应力，其背后蕴含着一系列复杂而精妙的科学原理，主要包括高频冲击、应力场重塑和表面强化三个关键方面。下面，我们将深入剖析这些原理，揭开超声波应力消除的神秘面纱。

（一）高频冲击：微观世界的“重塑力量”

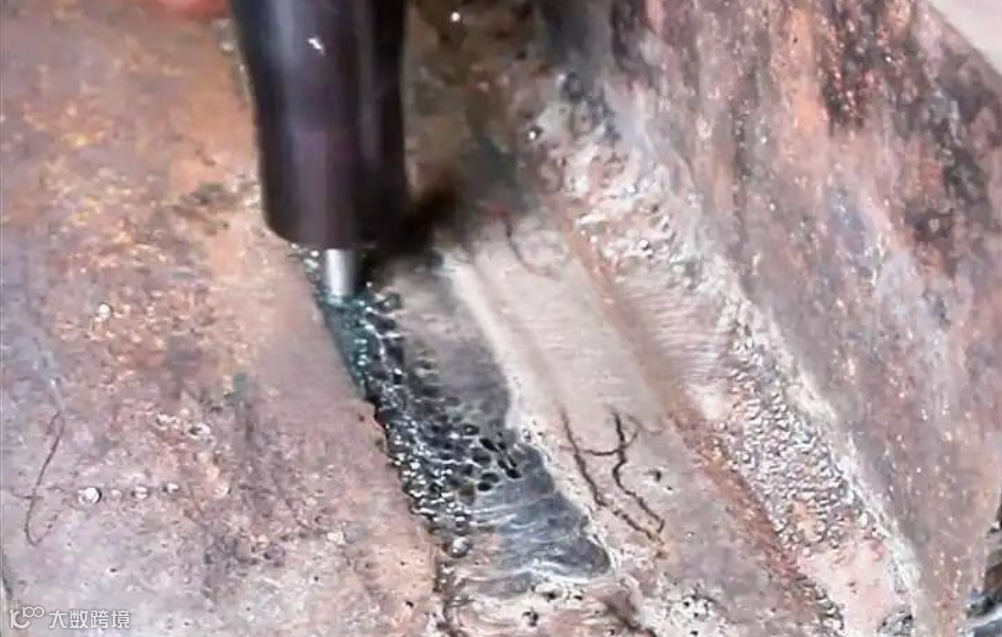

超声波应力消除的核心在于利用大功率超声波推动冲击工具，以每秒二万次以上的超高频率冲击金属表面。这种高频冲击就像微观世界里的“重塑力量”，对金属材料产生了一系列深刻的影响。

当冲击工具以如此高的频率作用于金属表面时，会使金属表层产生较大的压缩塑性变形。从微观角度来看，金属是由无数的晶粒组成，在高频冲击的作用下，晶粒之间的相对位置发生改变，晶界处的原子排列也变得更加紧密。这就如同将一堆杂乱无章的积木重新排列，使其结构更加稳固。

以汽车发动机的关键零部件—— 曲轴为例，在制造过程中，通过超声波应力消除设备对其表面进行高频冲击处理。原本存在残余应力的曲轴表面，在高频冲击下，金属表层的晶粒发生塑性变形，晶粒之间的间隙减小，晶界更加致密。这种微观结构的改变，使得曲轴表面的强度和硬度得到提升，从而提高了曲轴的疲劳寿命和可靠性，能够更好地承受发动机运转时产生的巨大负荷。

（二）应力场重塑：化“敌” 为 “友” 的神奇转变

在高频冲击的同时，超声波还能改变金属原有的应力场，将有害的残余拉应力转化为有益的压应力，实现化“敌” 为 “友” 的神奇转变 。

在金属材料中，残余拉应力就像隐藏在内部的定时炸弹，随时可能引发材料的失效。而超声波应力消除技术通过冲击作用，使金属内部的应力重新分布。具体来说，冲击产生的压应力会与原有的残余拉应力相互抵消，从而降低残余拉应力的水平。同时，在关键区域（如焊缝处），会形成有益的残余压应力。

以桥梁的焊接结构为例，焊缝处通常存在较大的残余拉应力，在长期的使用过程中，容易受到疲劳载荷和环境因素的影响，导致焊缝开裂，危及桥梁的安全。通过超声波应力消除技术对焊缝进行处理后，残余拉应力被大大降低，取而代之的是在焊缝表面形成了一层残余压应力。这层压应力就像给焊缝穿上了一层防护衣，能够有效地抵抗外界载荷的作用，抑制裂纹的萌生和扩展，从而显著提高桥梁焊接结构的疲劳强度和抗应力腐蚀能力，保障了桥梁的安全使用。

（三）表面强化：金属的“金钟罩”

冲击过程还能使金属表面得到强化，犹如为金属穿上了一层坚固的“金钟罩”。在高频冲击下，金属表面发生了一系列微观结构的变化，包括晶粒细化、位错密度增加等，这些变化都有助于提升金属表面的强度和硬度 。

当冲击工具冲击金属表面时，表面层的金属受到强烈的挤压和摩擦，导致晶粒发生破碎和细化。细化后的晶粒尺寸更小，晶界面积增大，而晶界是阻碍位错运动的重要因素，因此晶粒细化可以有效地提高金属的强度和硬度。同时，冲击还会使金属内部的位错密度增加，位错之间的相互作用也会增强，进一步提高了金属的变形抗力。

比如航空发动机的叶片，在高温、高压和高速旋转的恶劣工作环境下，对叶片表面的性能要求极高。通过超声波应力消除技术对叶片表面进行处理后，叶片表面的晶粒得到细化，位错密度增加，表面硬度和强度显著提高。这不仅提高了叶片的抗疲劳性能，还增强了其抗氧化和耐腐蚀能力，使得叶片能够在复杂的工况下稳定运行，保障了航空发动机的可靠性和安全性。

四、优势尽显：超声波“亮剑” 工业舞台

超声波应力消除技术凭借其独特的原理，在工业领域展现出诸多显著优势，成为提升产品质量和性能的有力武器。

（一）高效节能：时间与能源的双重“节约者”

与传统的应力消除方法如热时效相比，超声波应力消除在时间和能源消耗上具有巨大优势。热时效通常需要将工件整体加热到较高温度，并保持数小时甚至数十小时，不仅能耗高，而且生产周期长。例如，对于一些大型的金属构件，热时效可能需要消耗数千度的电能，处理时间长达 24 小时以上。而超声波应力消除则不然，它利用高频冲击的方式，在短时间内就能达到消除应力的效果。一般来说，超声波应力消除处理一个工件的时间只需几分钟到几十分钟不等，能耗也仅为热时效的几十分之一甚至更低 。这不仅大大提高了生产效率，还降低了企业的生产成本，实现了时间与能源的双重节约。

（二）精准靶向：焊缝的“专属呵护者”

焊缝作为金属结构中最关键的部位之一，往往承受着较大的应力，容易出现疲劳裂纹等问题。超声波应力消除技术能够精准地对焊缝进行处理，成为焊缝的“专属呵护者” 。它可以通过调整冲击参数，如频率、振幅和冲击时间等，针对焊缝的不同情况进行优化处理 。在焊接过程中，焊缝处的残余应力分布不均匀，容易形成应力集中区域。超声波应力消除设备能够对这些应力集中区域进行精确打击，有效地降低应力集中程度，提高焊接接头的疲劳强度。研究表明，经过超声波应力消除处理后，焊接接头的疲劳强度可提高 50% - 120%，疲劳寿命延长 5 - 100 倍 。这使得焊接结构在承受交变载荷时，能够更加稳定可靠地工作，大大提高了产品的安全性和可靠性。

（三）便携灵活：复杂工况的“适应大师”

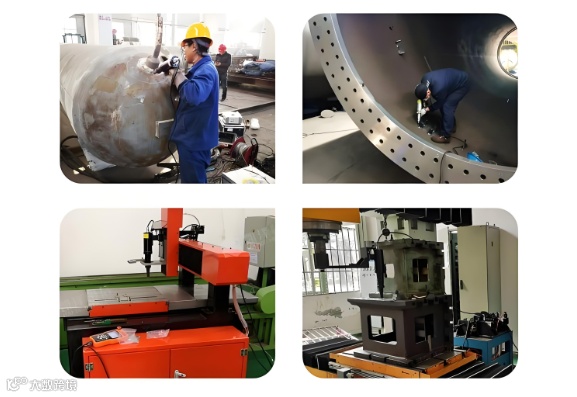

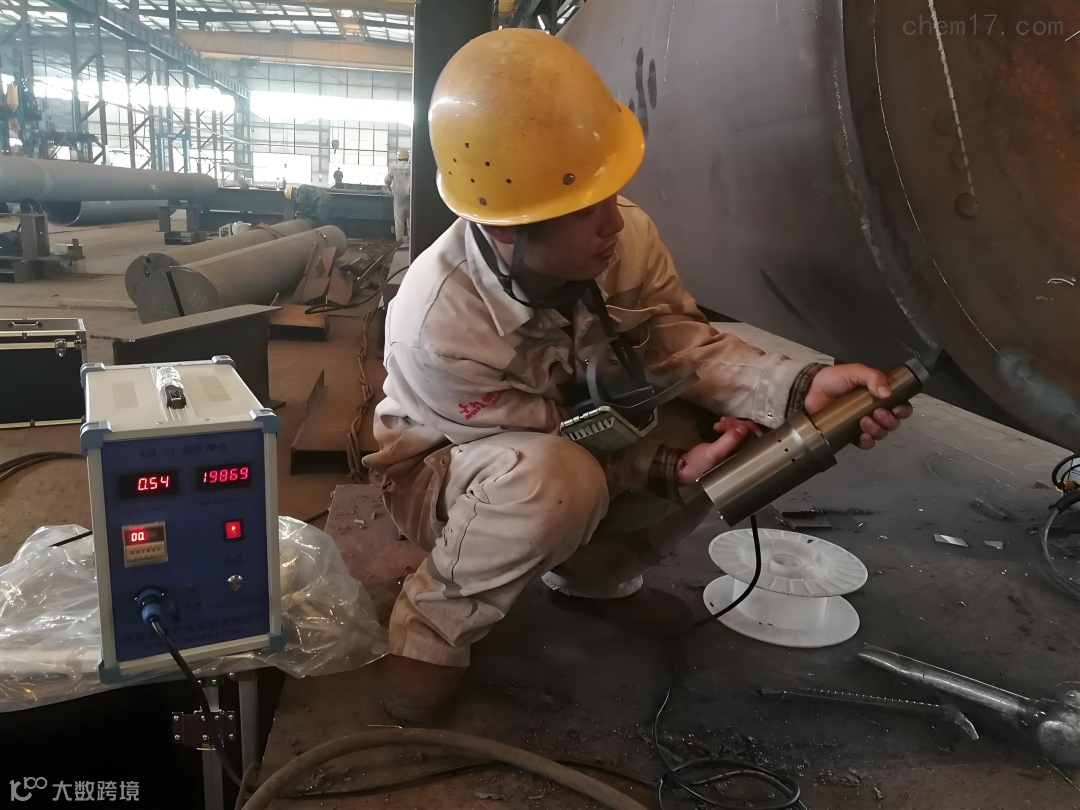

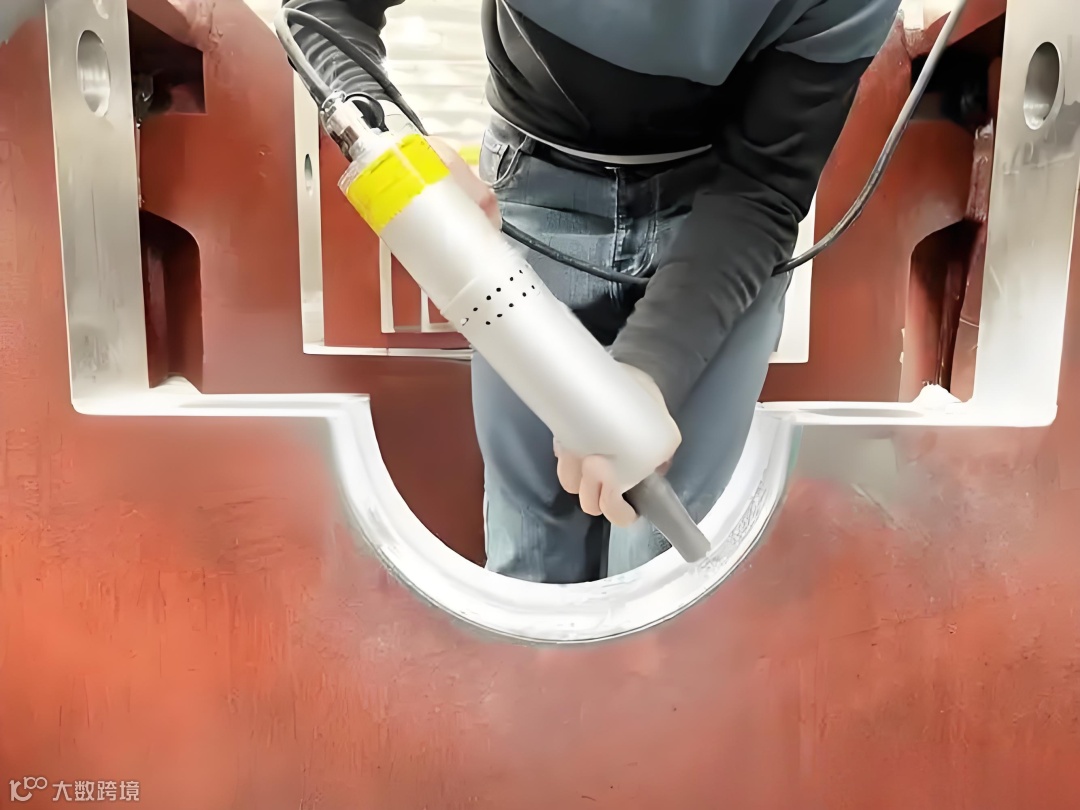

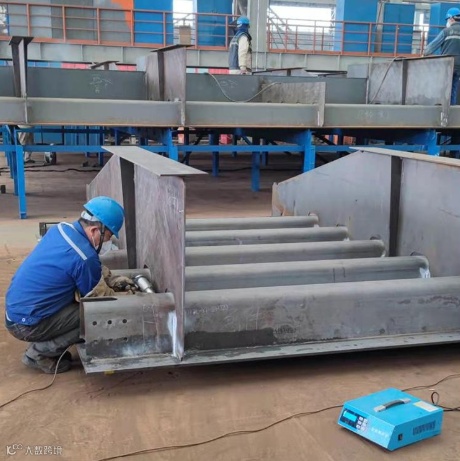

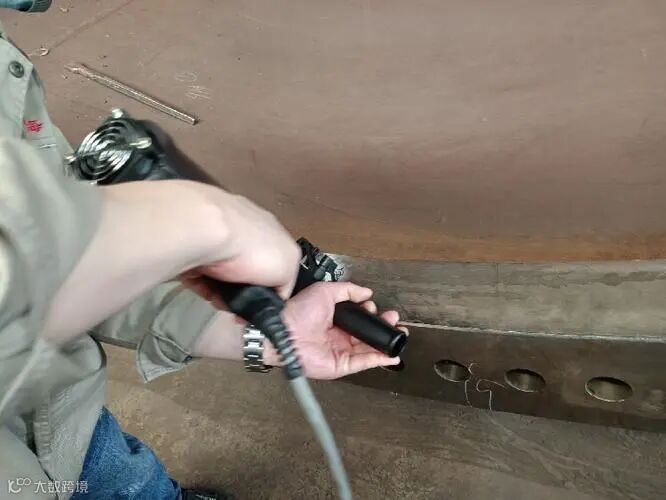

超声波应力消除设备体积小巧、重量轻，且可手持操作，具有极高的便携性和灵活性，堪称复杂工况的“适应大师” 。无论是在车间内的大型设备上，还是在野外施工现场的小型构件上，它都能轻松应对 。在一些大型桥梁的建造过程中，需要对现场焊接的构件进行应力消除处理。由于桥梁结构复杂，施工场地有限，传统的大型应力消除设备难以施展。而超声波应力消除设备则可以由操作人员手持，方便地到达各个焊接部位进行处理，不受工件形状、尺寸和位置的限制 。它还可以适应不同的工作环境，无论是高温、潮湿还是粉尘较多的环境，都不会影响其正常工作，为工业生产提供了极大的便利。

（四）绿色环保：工业制造的“环保卫士”

在倡导绿色制造的今天，超声波应力消除技术以其绿色环保的特点，成为工业制造的“环保卫士” 。该技术在消除应力的过程中，无需对工件进行加热，不会产生高温、烟尘和有害气体，也不会对环境造成任何污染 。相比之下，传统的热时效方法在加热过程中会消耗大量的能源，同时产生二氧化碳等温室气体，对环境造成一定的负担。而超声波应力消除技术不仅节能环保，还符合现代工业对可持续发展的要求，有助于企业实现绿色生产，减少对环境的负面影响，提升企业的社会形象和竞争力 。

五、实战应用：超声波的“战场” 建功

超声波应力消除技术凭借其独特的优势，在众多工业领域发挥着关键作用，为解决实际工程问题、提升产品质量和性能立下了赫赫战功。

（一）铁路行业：钢轨与转向架的“守护使者”

在铁路运输领域，钢轨和转向架是保障列车安全运行的重要部件。列车运行时，钢轨会承受巨大的压力、冲击力和摩擦力，容易产生疲劳裂纹，而转向架作为铁路车辆的主要受力部件，在车辆运行过程中不断承受交变载荷，对其疲劳寿命要求极高。

超声波应力消除技术在铁路行业大显身手。在钢轨焊接修复中，通过对焊缝进行超声波冲击处理，能够有效消除焊接残余应力，改善焊缝质量，提高焊缝的疲劳强度，从而延长钢轨的使用寿命，降低维护成本。在铁路货车转向架铸钢摇枕、侧架缺陷修理中，利用超声冲击消除焊接中残余应力的方法，不仅工艺简单、操作方便，而且能高效、节能、环保地消除应力，提高焊接修复质量，保障铁路运输安全。

（二）海洋工程：钻井平台与船舶的“安全卫士”

海洋工程中的钻井平台和船舶，长期处于恶劣的海洋环境中，承受着海水腐蚀、风浪冲击等多重考验，焊接结构的可靠性至关重要。在海洋钻井平台以及 FPSO 等大型船舶中，大量的焊缝会产生较大的焊接残余应力，若不及时消除，将给平台和船舶的安全使用带来隐患 。

采用超声冲击处理消除焊接残余应力技术后，可以减小焊接残余应力、补偿焊接变形、产生有利的压应力，增加焊接接头在动载和低温工况下的疲劳强度，提高焊接接头的质量和可靠性。经过超声冲击处理的试件，其疲劳强度可以提高 3 - 7 倍，相当于或高于母材的疲劳强度 。这大大提高了海洋工程结构的安全性和稳定性，为海洋资源的开发和利用提供了有力保障 。

（三）汽车制造：零部件的“性能增强器”

汽车制造过程中，许多零部件都需要经过焊接加工，而焊接残余应力会影响零部件的强度、疲劳寿命和尺寸稳定性。在汽车发动机的制造中，曲轴、连杆等关键零部件的焊接质量直接关系到发动机的性能和可靠性。

通过超声波应力消除技术对这些零部件的焊缝进行处理，可以消除残余应力，提高焊接接头的疲劳强度，增强零部件的可靠性和耐久性。在汽车车身焊接中，超声波应力消除技术还可以减少焊接变形，提高车身的尺寸精度和装配质量，提升汽车的整体性能。

（四）航空航天：飞行器的“隐形护盾”

航空航天领域对材料和结构的性能要求极高，任何微小的缺陷都可能引发严重的后果。在飞行器的制造中，大量使用高强度合金材料，焊接工艺复杂，残余应力问题尤为突出。

超声波应力消除技术在航空航天领域发挥着不可或缺的作用。对航空发动机叶片、机身结构件等关键部件进行超声波应力消除处理，可以显著提高部件的疲劳强度和抗应力腐蚀能力，延长部件的使用寿命，保障飞行器的安全飞行。在航空发动机叶片的制造中，通过超声冲击处理，能够使叶片表面的残余拉应力转化为有益的压应力，提高叶片的抗疲劳性能，使其能够在高温、高压、高速旋转的恶劣工况下稳定运行。

六、展望未来：超声波应力消除的新征程

随着工业制造技术的不断发展，对产品质量和性能的要求也越来越高。超声波应力消除技术作为一种高效、环保、精准的应力消除方法，在未来有着广阔的发展前景和无限的潜力。

（一）在新材料领域的探索与突破

随着科技的飞速发展，越来越多的新型材料被研发和应用，如高强度铝合金、钛合金、复合材料等。这些新材料在航空航天、新能源汽车等高端制造领域发挥着重要作用，但它们在加工过程中也面临着残余应力的挑战。超声波应力消除技术凭借其独特的优势，有望在新材料应力消除领域取得新的突破。在新型复合材料的制造中，由于材料的成分和结构复杂，传统的应力消除方法效果往往不佳。而超声波应力消除技术可以通过精确控制冲击参数，适应复合材料的特殊性能要求，实现对复合材料残余应力的有效消除，提高复合材料构件的性能和可靠性。随着对新材料性能研究的不断深入，超声波应力消除技术将不断优化和创新，为新材料的应用提供更加可靠的技术支持。

（二）与新工艺的融合与创新

未来，超声波应力消除技术将与更多的新工艺相互融合，共同推动工业制造的发展。在增材制造（3D 打印）领域，由于材料逐层堆积的特点，零件内部容易产生较大的残余应力，影响零件的精度和性能 。将超声波应力消除技术与增材制造工艺相结合，可以在打印过程中实时对零件进行应力消除处理，有效降低残余应力水平，提高 3D 打印零件的质量和可靠性 。在智能制造的大趋势下，超声波应力消除设备也将朝着智能化、自动化的方向发展 。通过引入传感器技术和人工智能算法，设备可以实时监测工件的应力状态，并根据监测结果自动调整冲击参数，实现应力消除过程的智能化控制 。这不仅可以提高应力消除的效果和稳定性，还可以大大提高生产效率，降低人工成本 。

（三）对工业制造高质量发展的推动作用

超声波应力消除技术的广泛应用，将对工业制造的高质量发展产生深远的影响。它可以有效提高产品的质量和性能，降低产品的废品率和维修成本，增强企业的市场竞争力。在航空航天领域，通过超声波应力消除技术提高飞机零部件的疲劳寿命和可靠性，能够减少飞机在飞行过程中的故障风险，保障飞行安全。在汽车制造领域，应用该技术可以提高汽车发动机、变速器等关键零部件的性能和耐久性，提升汽车的整体品质。超声波应力消除技术还有助于推动绿色制造和可持续发展。由于该技术具有节能、环保的特点，能够减少工业生产过程中的能源消耗和环境污染，符合现代社会对绿色发展的要求。

超声波应力消除技术作为工业制造领域的一项关键技术，在未来的发展中充满了机遇和挑战。相信在科学家和工程师们的不断努力下，这项技术将不断创新和完善，为工业制造的高质量发展注入新的活力，助力我们迈向更加先进、高效、绿色的制造新时代。
