本汇集涉及到近二十年国内各种飞机研制中普遍遇到的一些关键问题，这些问题在专业内是众所周知的，在校的大学生从各个渠道获知了大量的问题线索和疑问，因此，在讲课期间都进行了深入的探讨，有些分析来自于同学们的想法，我觉得很有参考价值，列举在这里供特别感兴趣的同行讨论，还是那句话，不要对号入座，但要引起思考。
问一：电子标工在实际应用中是否是非常容易出现不协调，误差偏大这种情况？数字化协调实体在协调设计还有哪些不成熟的地方？
答：电子标工第一次出现是在一本国内影响比较大的书上，在本世纪初研制某些型号时，就拿来首次使用，因为使用者理想地认为鉴于数据唯一源的原则，工程数模是最可依赖的，就直接拿工程数模做成了一个供制造协调的依据，因为没有考虑飞机制造过程中的变形因素，这种电子标工的应用没有达到协调飞机制造的理想效果，甚至在个别地方出现超差100倍的现象。
数字化协调实体不是简单地让变化多端的产品实物轻易地去满足理论数模，实物因环境等因素的影响往往是无法用数据来恒定地定义的，正所谓“以虚控实”在飞机这种庞然大物的协调制造中还不成熟，所以，在相当长的时间内，这个问题还处于探索之中。现在，“电子标工”一词已不再使用。
上面提到的飞机装配数字化协调在多个方面仍存在不成熟之处，主要是包括下面的情况：
1、关键特征识别与耦合分析
现有的数字化装配协调方法难以有效识别和评估飞机制造过程中各装配层级之间的关键特征及其相互影响，导致装配容差分析不够准确，关键特征的精准定量分析难度较大，难以在批量生产中实现低成本、稳定、有效的控制。
2、工艺容差仿真分析
大型飞机复合材料主承力结构装配层级多、零件数量多、几何特征复杂，公差累积效应明显。目前使用的极值法、均方根法等容差分析方法裕度过宽，对制造误差要求过严，且无法有效分析空间内基于性能的产品几何技术规范下标注的非刚性零件尺寸与公差累积。
3、数字化测量规划
飞机制造全过程的数字化测量规划较为混乱，各制造环节主要依据自身检验检测要求开展测量，缺乏基于全制造层级多源误差传递路径的规划。测量方案多以二维文本形式进行，导致装配环节误差累积分析与优化不够精准，现场测量过程需频繁调整，效率低、误差大、数据杂乱。
4、模型重构效率
基于测量数据的模型重构效率较低，点云数据模型在预装分析时无法准确预测复杂形面间隙/干涉等问题，重构特征模型存在重构精度低、时间长、对点云数据测量品质和人员技术能力要求高等问题，难以大规模工程化应用。
5、装配补偿精准性
大型飞机装配过程中，由于层级多、路径长、误差大等特点，装配间隙补偿不够精准快速，尤其是在翼身对接、发动机吊挂等狭小空间部位，难以实现高精度、低应力的装配补偿。
6、数字化技术应用规模
数字化技术的应用规模较小，未实现完整型号的全面数字化（这是问题存在的关键所在），各环节存在信息孤岛现象，实体传递过程依然大量存在，工装、工艺设计与产品设计相对脱节，未能充分实现并行工程，造成装配协调困难，返工率高。
因此，同学们关心的飞机装配数字化协调技术在关键特征识别、容差仿真分析、数字化测量规划、模型重构效率、装配补偿精准性以及数字化技术应用规模等方面仍需进一步发展和完善。
（注：这个问题在某个高校讲课时，花费了大量时间进行了细致的研讨，有些专业教授也极其感兴趣，主动参加了讨论，以上是大家形成的共识。我认为，这些问题对于现在在岗的飞机制造工程师们特别有参考价值！！！）
问二：我国飞机制造装配周期相比发达国家长很多，我们以年为周期制造，他们却以天为周期制造，我们的批生产很困难，而互换协调又受季节、时间、环境影响，是否解决了互换协调问题就能大幅度缩短飞机制造周期？如果是，那么我们国内有些企业为什么又没有把互换协调技术列入飞机制造核心技术？
答：此问题提得确实尖锐。其实在国内外绝大多数飞机制造工厂，协调技术是企业的核心技术，只有极个别企业由于历史的原因忽视了这个问题，所以一直在行业内处于话语权不多的地位。因而有些飞机项目就是因为互换协调问题在研制批没有解决利索，到了批生产阶段，飞机生产规模上不去成为头疼问题。
无论是军机还是民机，解决了互换协调问题，就是清除了批产道路上内部存在的关键拦路虎之一。
飞机互换装配问题主要涉及以下几个方面：
热膨胀误差：飞机装配过程中产生的热膨胀误差是影响互换性的主要客观原因。由于飞机在装配过程中会受到热量的影响，导致部件尺寸发生变化，从而影响装配的准确性。
结构设计合理性：过去生产的机种结构设计不够合理，对各协调尺寸在加工过程中可能产生的累积误差缺乏分析估算，导致工件对接和配合结构缺乏足够的调整补偿量，这也是影响互换性的主观原因之一。
互换性要求：飞机制造中的互换性要求包括气动力外形部件对接接头强度、重量/重心等方面。组合件和部件在安装到飞机上后，需要达到与相邻组合件及部件相对位置的技术要求，以确保互换性。
协调技术：飞机制造的协调技术是保证最终飞机产品各结构之间及结构与系统之间安装、装配配合的互换和协调性的工艺技术和方法。这主要靠刚性协调工具来协调，包括标准样件、标准量规、标准平板等，这些标准工装必须具备足够的刚度，以保持其尺寸和形状的稳定性。而靠数据来保证产品尺寸和形状的稳定性就会产生“以虚控实”的非控制可靠性。
工艺过程：飞机装配的工艺过程包括将组成飞机的零件按一定的顺序进行定位、制孔、连接，形成部件，最后将各部件对接成整架飞机。关键技术是容差分配和为保证飞机装配准确度所采取的互换、协调及补偿方法等。
质量控制：为了保证飞机零件的互换性，铆装钳工需要确保每个零件的制造质量达到规定的标准，包括尺寸、材料、表面处理等。通过严格的质量控制流程，包括检验、测试和记录，确保零件的一致性和互换性。
标识和记录：飞机铆装钳工需要正确地标识和记录每个零件的信息，包括制造商、序列号、批次号等。这些信息可以帮助确定零件的来源和性能，并确保正确互换。
培训和技术支持：飞机铆装钳工需要接受相关的培训和技术支持，了解零件的互换性要求和操作要点。及时更新技术知识，掌握最新的工艺规范和操作方法，提高工作质量和效率。
互换协调对缩短制造周期的作用
减少装配修配工作量：提高零部件的互换性，可减少装配时的修配和补充加工，节省工时，加快装配进度。比如，空客A320的舱门由于互换问题解决得好，装配到机身上所用的时间是3到6个工时，而我们国内有些飞机的舱门按照时间是按照十数天计算的，这就是差距。
利于组织批量生产：互换性便于组织流水生产，使生产过程更加均衡、有节奏，提高生产效率。
避免装配变形和应力集中：协调的零部件可避免强迫装配，减少装配变形和残余应力，降低返工率，间接缩短周期。
便于并行制造：零部件的互换性使各部件可并行生产，最后总装，缩短整体制造时间。
问三：是否只有保证互换协调才能实现批产？严格要求互换协调会导致成本过高吗?
答：这个问题应该这样认识，如果不彻底解决互换协调问题，在飞机批产过程中会花费大量的时间在生产线上处理这些问题，顺利批产就会是一句空话。合理地规划互换协调部位只会使飞机制造成本降低，而花费时间在飞机制造过程中解决互换协调问题，则会提高制造成本。
保证互换协调是实现批产的重要条件之一。具体分析如下：
互换协调对批产的重要性
-提高生产效率：互换性使零部件可以互换使用，便于组织专业化生产，采用高效的专用设备和自动化装配，提高生产效率。
-保证产品质量：通过互换协调，确保零部件的尺寸和形状一致性，从而保证产品的整体质量。
-降低维修成本：具有互换性的零部件在损坏时可以快速更换，减少维修时间和费用。
严格要求互换协调可能带来的成本增加
-制造精度要求高：提高互换性需要更严格的制造公差，可能导致加工难度增加、废品率上升，从而增加生产成本。
-检测成本上升：为确保零部件符合互换性要求，需要更精密的检测设备和更频繁的检测，增加了检测成本。
-设计复杂性增加：为实现高互换性，产品设计可能需要更复杂的接口和配合关系，增加了设计难度和工作量。
保证互换协调有助于实现批产，但严格要求的程度需要综合考虑成本、效益等因素。在实际生产中，应根据产品特点、市场需求和成本预算，合理确定互换协调的要求，以在满足批产需求的同时控制成本。

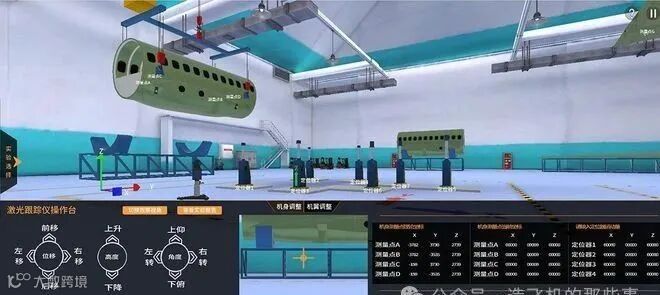

问四：数字化虚拟协调如何体现在真实的飞机装配协调过程里？
答：数字化虚拟协调是通过计算机技术，拿工程数模在计算机中进行协调装配的模拟演练，往往与现实情况有差距，必须加进经验因素做补充，这个过程在飞机研制中用的较多，批产时还在摸索中。
数字化虚拟协调在真实的飞机装配协调过程中的体现主要包括以下几个方面：
数字化预装配
-三维建模与仿真：利用三维建模软件建立飞机零部件和装配过程的数字化模型，进行虚拟装配仿真，预测和解决装配过程中可能出现的干涉、配合等问题。
-装配路径规划：通过虚拟仿真技术优化装配顺序和路径，提高装配效率，减少实际操作中的错误和返工。
数字化测量与检测

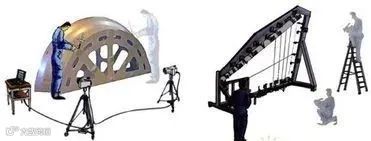

-高精度测量：采用激光跟踪仪、摄影测量系统等数字化测量设备，对零部件的尺寸和形位公差进行高精度测量，获取实际数据。
-数据比对与分析：将测量数据与理论模型进行比对，分析偏差，指导实际装配过程中的调整和优化。
数字化协调与容差分析
-容差仿真分析：运用数字化工具进行公差仿真分析，优化零部件的公差分配，确保装配精度。
-装配误差补偿：根据仿真结果，制定合理的误差补偿策略，如调整装配顺序、使用补偿垫片等，提高装配质量。
数字化工艺规划与管理
-工艺规程数字化：将装配工艺规程以数字化的形式呈现，包括装配流程、技术要求、检验标准等，便于操作人员理解和执行。
-实时数据监控：通过数字化系统实时监控装配过程中的数据，如进度、质量、设备状态等，实现装配过程的精细化管理。
增强现实（AR）与虚拟现实（VR）技术的应用
- AR辅助装配：利用AR技术将虚拟信息叠加到实际装配场景中，为操作人员提供实时的指导信息，提高装配效率和准确性。
- VR培训与模拟：通过VR技术进行装配操作培训和模拟，使操作人员在实际操作前熟悉装配流程和技巧。

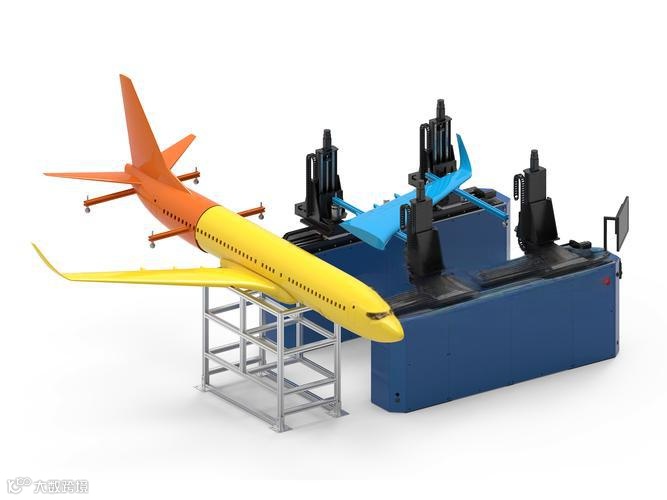

柔性装配系统
-自动化设备：采用数字化控制的柔性装配设备，如自动钻铆机、机器人等，实现装配过程的自动化和高效化。
-快速响应：柔性装配系统能够快速适应不同型号和批次的飞机装配需求，提高生产线的灵活性和适应性。
综上所述，数字化虚拟协调通过数字化预装配、测量与检测、协调与容差分析、工艺规划与管理、AR与VR技术的应用以及柔性装配系统，在真实的飞机装配协调过程中发挥了重要作用，提高了装配质量和效率，降低了成本，缩短了生产周期。
问五：课程中提到飞机静态装配和加压状态下的不同装配要求，请问一下飞机加压状态下的装配具体会遇到哪些困难呢？
答：飞机装配分静态装配和加压装配，加压装配指的是总装阶段给飞机结构施加一定的内部压力时对各装配部组件的考验。
静态装配这里不多解释，主要分析一下加压情况下的常见问题和处理方法。
飞机加压状态下的装配主要会遇到以下困难：
密封性要求高
加压飞机机舱需要具备良好的密封性，以确保气压稳定。装配过程中，任何微小的缝隙或密封不良都可能导致气压泄漏，影响飞机的安全性和乘客的舒适度。
材料选择与处理复杂
为满足密封和结构强度的要求，需要选用合适的材料，并采用特殊的处理工艺，如表面处理、涂覆密封胶等，增加了装配的难度和复杂性。
装配精度要求严苛
零部件的尺寸和形状精度要求极高，以确保各部件之间的精确配合，避免因装配误差导致的密封问题或结构强度不足。
检测与验证困难
在加压状态下，对装配质量的检测和验证变得更加困难。传统的检测方法可能无法适用，需要采用特殊的检测手段和设备，如气密性测试、无损检测等，以确保装配质量符合要求。
工艺控制严格
装配过程中需要严格控制工艺参数，如温度、湿度、压力等，以确保装配过程的稳定性和一致性。任何工艺参数的波动都可能影响装配质量和密封性能。
安全性要求高
加压状态下的装配工作存在一定的安全风险，如气压过高可能导致结构损坏或人员伤害。因此，需要采取严格的安全措施和操作规程，确保装配过程的安全性。
以下是针对上述问题的处理方法：
# 压力泄漏
- 原因分析：可能由密封不良、结构损伤或连接处松动等原因导致。
- 处理方法：首先进行泄漏检测，确定泄漏位置。然后，根据具体情况采取更换密封件、修补结构或紧固连接等措施。
# 结构变形
- 原因分析：在内部压力作用下，机体结构可能发生变形，这可能是由于材料强度不足或结构设计不合理引起的。
- 处理方法：对变形部位进行测量和评估，必要时进行结构加强或重新设计。同时，检查材料质量，确保符合标准要求。
# 应力集中
- 原因分析：在机体某些部位，如接头、转角等，可能出现应力集中现象，导致结构损伤。
- 处理方法：优化结构设计，减少应力集中点。可以采用圆角过渡、增加加强筋等方式改善应力分布。
# 压力调节系统故障
- 原因分析：压力调节系统可能出现故障，导致内部压力无法稳定控制。
- 处理方法：检查压力调节系统的各个部件，如传感器、控制器、执行机构等，确保其正常工作。必要时进行维修或更换。
# 安全措施不足
- 原因分析：在施加内部压力的过程中，如果安全措施不到位，可能导致安全事故。
- 处理方法：加强安全管理，确保所有操作人员都经过专业培训。同时，设置安全阀、压力监测等安全装置，确保在异常情况下能够及时采取措施。
针对飞机装配时施加内部压力情况下可能出现的机体问题，需要采取一系列有效的处理方法来确保飞机的安全性和可靠性。
