今天来讨论一下波音787飞机登机门的装配协调制造路线，该路线涉及零件制造、门体自身装配及与门框配合装配三个关键环节。
一、零件制造阶段
1. 复合材料成型技术
碳纤维增强复合材料（CFRP）应用：登机门主体结构采用碳纤维预浸料，通过树脂传递模塑（RTM）工艺成型，确保材料强度与轻量化。
自动纤维铺放（AFP）技术：用于复杂曲面门框及铰链连接件的精密铺层，通过机器人控制纤维走向与密度，提升结构稳定性。
2. 数字化设计与制造
基于模型定义（MBD）：零件设计直接集成三维模型中的制造信息（如公差、定位基准、工艺装备、工艺规范等），无需传统二维图纸，实现设计与生产的无缝对接。
多轴数控加工中心：用于金属铰链、锁扣等精密零件的加工，确保尺寸精度达±0.1mm。
二、门体自身装配
1. 模块化装配流程
分段组装：门体分为门框、蒙皮、铰链组件、密封条等模块，各模块在独立工位完成预装配（如铰链与门框的螺栓连接）。
自动钻铆技术：采用轨道式自动钻孔机与埋头铆钉，实现门框与蒙皮的高精度连接，减少人工干预，效率提升40%。
2. 数字化检测与调整
激光跟踪仪：实时监测门体三维形貌，补偿装配偏差（如表面平度与对缝间隙）。
电子化质量验证系统：通过RFID标签记录每个零件的装配数据，实现全程可追溯。
三、门与门框的配合装配
1. 全球协同对接技术

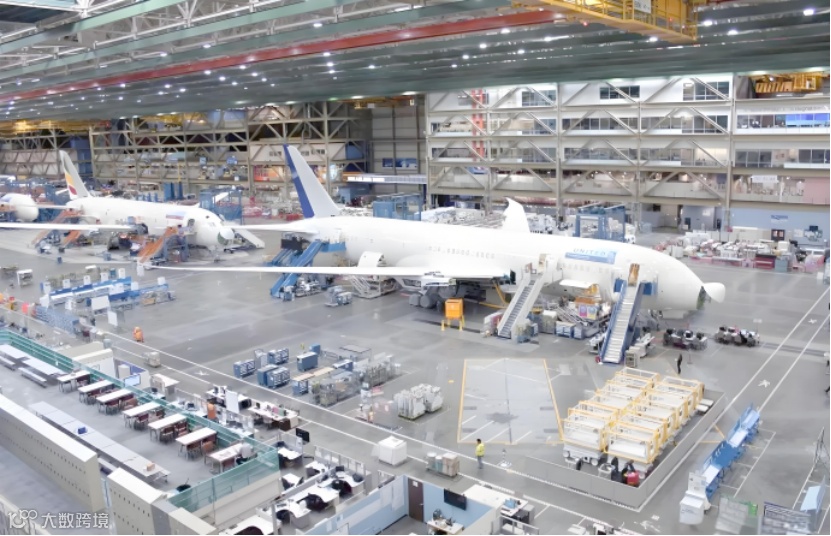

室内GPS定位系统：在总装线中，利用室内定位技术，结合定位工具，辅助导向工装，引导门体与机身段精准对接，误差控制在±0.2mm内。
脉动式装配线：门体随机身段在脉动式装配线上分步推进，通过液压升降装置调整门体高度，便于与门框对齐。
2. 阵列式装配（DA）技术
数字化协调：基于MBD模型预定义门框与门体的接口参数，通过激光投影引导门体安装位置，减少传统工装依赖。
柔性定位夹具：采用气动夹具快速固定门体，适应不同机型（如787-8/9/10）的门框尺寸差异。
3. 密封性与功能测试
气密性检测：使用氦质谱检漏仪检测门体与门框间的密封性能，确保客舱压力稳定性。
运动模拟测试：通过电动驱动装置模拟门的开合动作，验证铰链、锁扣及应急滑梯释放机构的可靠性。

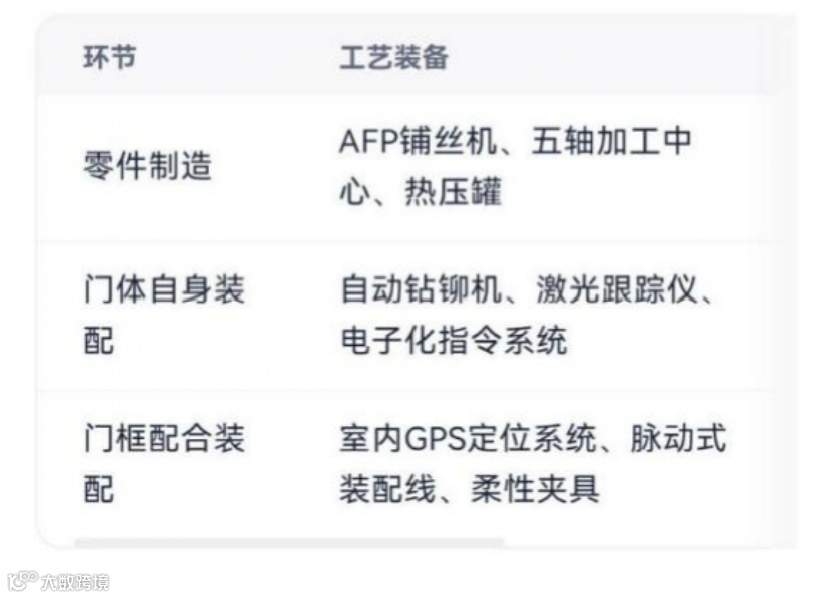

四、关键工艺装备与检验设备
五、技术优势与创新点
1. 全球协同制造：门体部件由日本三菱重工、美国Spirit公司等全球供应商按统一MBD标准生产，确保接口一致性。
2. 轻量化与维护优化：复合材料门体比传统铝合金减重30%，并通过内置光纤传感器实时监测结构健康状态。
3. 精益生产：通过模块化设计减少装配层级，总装线周期缩短至3天/架，较传统机型效率提升显著。
波音787登机门的装配协调路线以数字化技术为核心，结合复合材料工艺与全球化供应链，实现了高精度、高效率的制造体系。
