虽然在2025年6月12日，印度一架波音787飞机坠毁，引起了全世界再次关注波音飞机，但波音787飞机本身还是代表了波音在二十一世纪的先进飞机制造水平。
今天我们来研究波音787应急门的装配协调制造路线，该路线体现了高度集成的数字化、自动化与模块化技术，其技术方案和工艺装备在确保安全性能的同时，显著提升了装配效率与精度。以下是具体技术路线及装备解析：
一、零件制造阶段
1. 复合材料与金属件协同制造
碳纤维增强复合材料（CFRP）成型：应急门主体框架采用AFP（自动纤维铺放）技术，通过机器人控制纤维走向，实现复杂曲面（如应急滑梯支架）的高精度铺层，减少分段接头。
数控加工技术：金属铰链、锁扣及应急滑梯释放机构通过五轴数控加工中心制造，确保孔位精度达±0.05mm，适配自动钻铆需求。
2. 数字化工艺设计
MBD（基于模型定义）：零件设计直接集成三维模型中的制造信息（如公差、定位基准），实现设计与生产的无缝对接。
热压罐固化工艺：复合材料部件在真空袋压下固化，通过温度与压力控制减少变形，确保与门框的匹配性。.
二、应急门自身装配
1. 模块化与自动化装配
分段预装配：门体分为主体框架、蒙皮、铰链组件、应急滑梯舱等模块，各模块在独立工位完成预装配。例如，滑梯舱与门框的连接采用自动钻铆技术，使用EI公司的E5000系统实现内外分离式铆头协同作业，解决复杂曲面可达性问题。
机器人钻铆系统：采用EI机器人自动钻铆系统（如2014年型号），通过集成式CNC控制，定位精度达±0.25mm，完成门体边缘的高锁螺栓连接与无头铆钉铆接。
2. 实时质量监控
激光跟踪仪：实时监测门体三维形貌，补偿装配偏差（如表面平度与对缝间隙），确保应急滑梯释放机构的运动轨迹符合安全标准。
电子化质量验证：通过RFID标签记录每个零件的装配数据，实现全流程追溯。
三、应急门与门框的配合装配
1. 脉动式装配线协同
脉动式推进技术：在二号工作区，机身段通过脉动式装配线升高162.5cm，便于应急门与门框对齐。液压升降装置调整门体角度，配合激光投影引导精准对接。
柔性定位夹具：采用气动夹具快速固定门体，适应不同机型（如787-8/9/10）的门框尺寸差异，并通过力反馈系统防止过载损伤。
2. 阵列式装配（DA）技术
数字化协调：基于MBD模型预定义门框与门体的接口参数，通过激光投影引导门体安装位置，减少传统工装依赖。
多轴联动铆接：使用EI E7000龙门式钻铆系统，通过全伺服驱动定位器实现大曲率门框的高精度铆接，铆钉速度达20颗/min，同时集成铆钉未入孔检测功能，避免装配损伤。
3. 安全功能测试
气密性检测：氦质谱检漏仪检测门体与门框间的密封性能，确保客舱紧急释压时的气密性。
应急滑梯释放测试：通过液压驱动模拟紧急情况下的滑梯展开，验证锁扣机构的可靠性及释放路径的无障碍性。

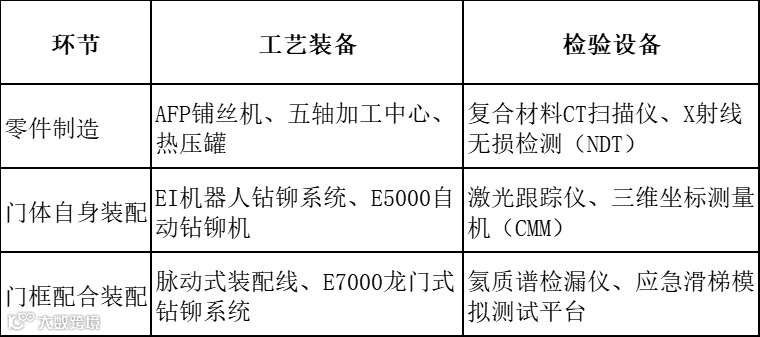

四、关键工艺装备与检验设备
五、技术优势与创新点
1. 高精度协同装配：通过内外分离式铆头与多轴联动技术，解决机身桶段开敞性差导致的装配难题。
2. 安全冗余设计：应急滑梯释放机构采用双锁扣机制，通过机器人钻铆确保连接可靠性，避免飞行中意外开启（人为开启除外）。
3. 效率提升：EI公司的E7000系统的20颗/min铆接速度较传统设备提升50%，配合脉动式装配线缩短了总装周期。
