飞机上舱门分增压舱门和非增压舱门，增压舱门有气密性要求，在装配时比较复杂。
本文以A320飞机增压舱门（登机门、应急门）为研究对象，系统阐述其装配前互换协调制造的核心流程。通过模块化接口设计、容差链管理、数字化工装应用及多学科协同验证等技术，实现舱门与门框的高精度匹配。研究结合空客A320实际制造案例，提出关键工艺优化路径，为新一代民机舱门制造提供理论参考。
1. 引言

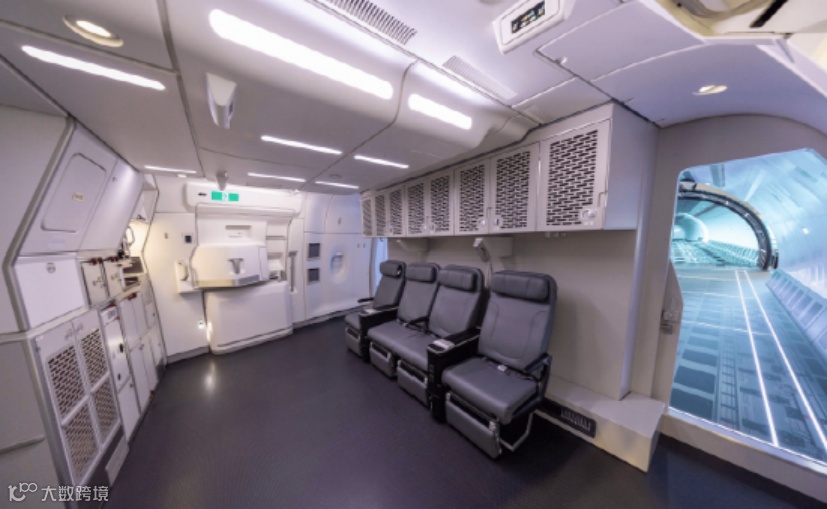

A320系列飞机作为全球主流窄体客机，其舱门系统需满足增压密封性、快速拆卸性及跨批次互换性要求。传统舱门制造依赖修切蒙皮工艺，导致成本高、周期长。空客通过完全互换设计（如A320货舱门密封带位置度公差控制在±0.5mm）显著提升装配效率。本文基于公开技术文献与空客维护手册，解析A320舱门互换协调制造的关键技术链。
2. 互换协调制造的核心流程
2.1 模块化接口设计
基准体系构建：以舱门蒙皮外缘（DW/DY/DAA基准）为定位基准，通过三坐标测量机（CMM）建立空间坐标系，确保舱门与门框安装面平行度≤0.1mm/m。

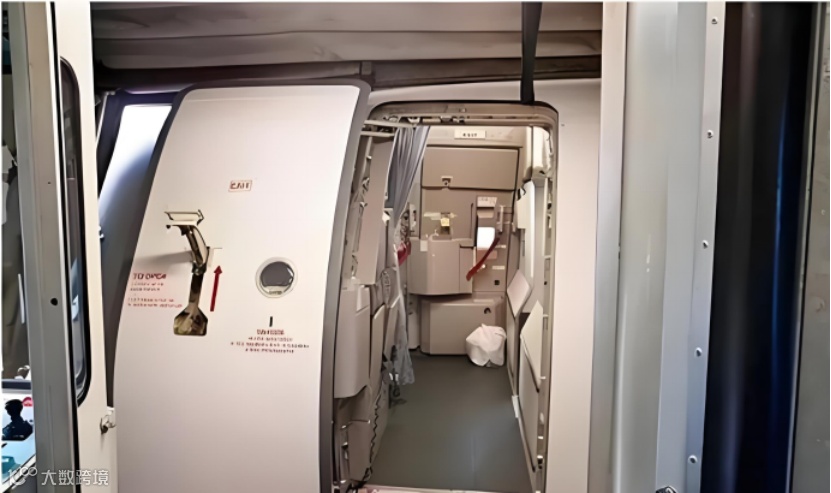

接口标准化：登机门铰链采用HILOK螺栓+定位销组合，定位孔位置公差±0.05mm；应急门锁钩与门框挂钩采用锥面配合，接触面积≥80%。
2.2 容差链管理与补偿设计
累积容差分析：采用均方根法计算舱门六自由度调整余量。
关键件补偿策略
密封带：采用多段式自适应截面设计，通过液压作动器补偿门框变形误差（压缩量公差±0.2mm）。
挡块：基于刚度匹配分析优化配合面尺寸，确保增压载荷下接触应力≤120MPa。
2.3 数字化工装与测量技术
激光跟踪仪辅助装配：在总装线上部署Leica AT960激光跟踪仪，实时监测舱门六自由度姿态（精度±0.03mm），通过调整机构补偿安装误差。
虚拟装配验证：基于Siemens NX MCD构建数字孪生模型，模拟舱门关闭位阶差（≤0.5mm）及间隙（≤0.8mm），预判干涉风险。
2.4 环境适应性测试
气密性验证：在环境舱中模拟55℃至+70℃温度循环，测试密封带压缩恢复率（要求≥95%），并施加3.5psi压差验证泄漏率（≤0.1%/h）。
振动与疲劳测试：通过液压伺服作动器施加0.5g加速度振动，循环10^5次后检测锁机构功能完整性。
3. 供应链协同与数据管理
3.1 跨供应商数据协同
统一数据源：采用ENOVIA平台同步舱门设计变更、工装参数及检测报告，确保门框与舱门制造偏差在±0.2mm内。
工艺参数标准化：复合材料铺层压力控制在0.60.8MPa，固化温度±1℃，避免分层缺陷。
3.2 快速互换保障
快卸机构设计：登机门采用插销式连接，维护时可在2小时内完成更换；滑梯包快卸螺栓通过热缩管固定，拆卸力矩≤15N·m。
备件通用性管理：A320全系登机门采用相同铰链接口，门框定位孔间距公差±0.1mm，实现跨批次互换。
4. 典型案例分析

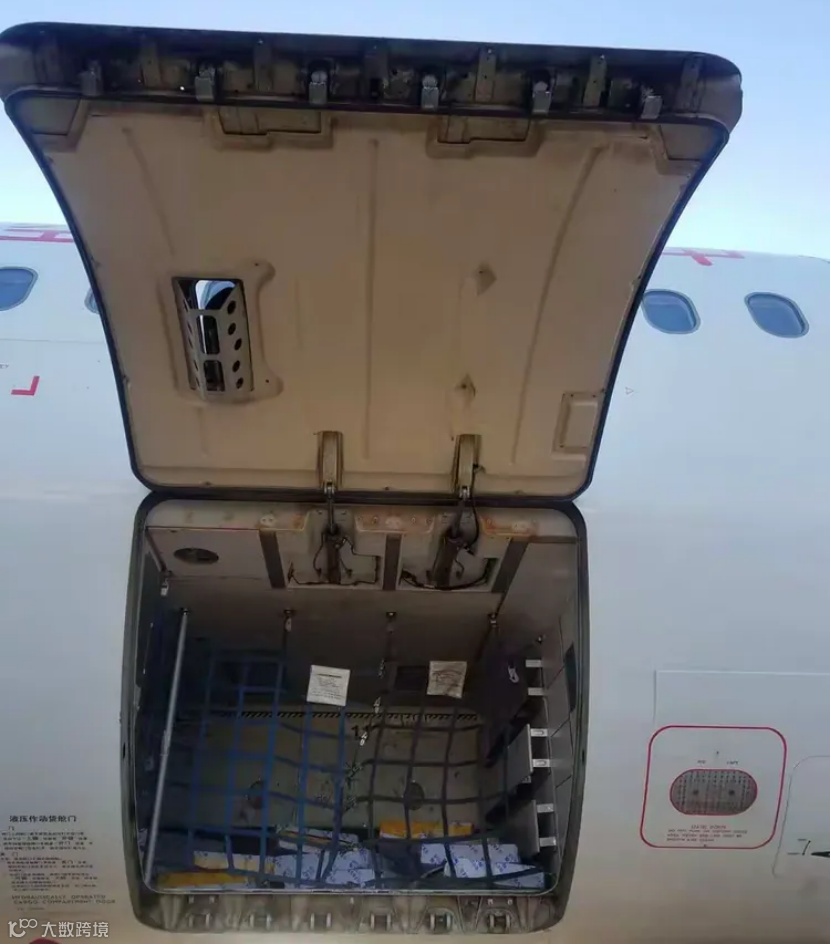

案例1：A320货舱门封严错位故障
问题：某A320货舱门封严安装方向错误（"LOWER DOOR"标识未朝内），导致飞行中增压失效。
改进措施：在封严安装图中增加激光投影定位指引；推行防错工装（带方向标识的定位销）。
案例2：登机门锁钩接触应力超标
优化：通过有限元分析将锁钩接触面角度从30°调整为25°，接触应力从150MPa降至110MPa。
5. 结论与展望
A320舱门互换协调制造通过数字化闭环控制（设计制造验证）实现高精度装配，关键技术创新包括：
基于六自由度调整的容差链管理；
多物理场耦合下的密封性能验证；
供应链数据协同平台的应用。
