作者：Simon

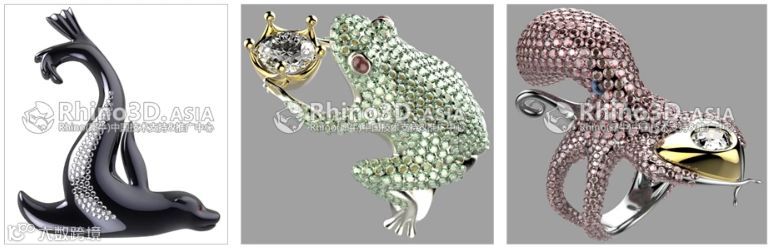

以往在Rhino中要制作像珠宝、动物、艺术品等有机体造型用NURBS方式构建会比较繁琐，或需依赖第三方插件来实现。

McNeel由Rhino 6 这个版本开始，研发出属于自己的细分建模（Sub-D）的技术，目前仍处在研发阶段，计划在Rhino 7 推出。

尽管Rhino 6 的Sub-D功能目前仍未完善，但一些指令已比较稳定且实用。

来，事不宜迟！一起玩转Rhino Sub-D建模!

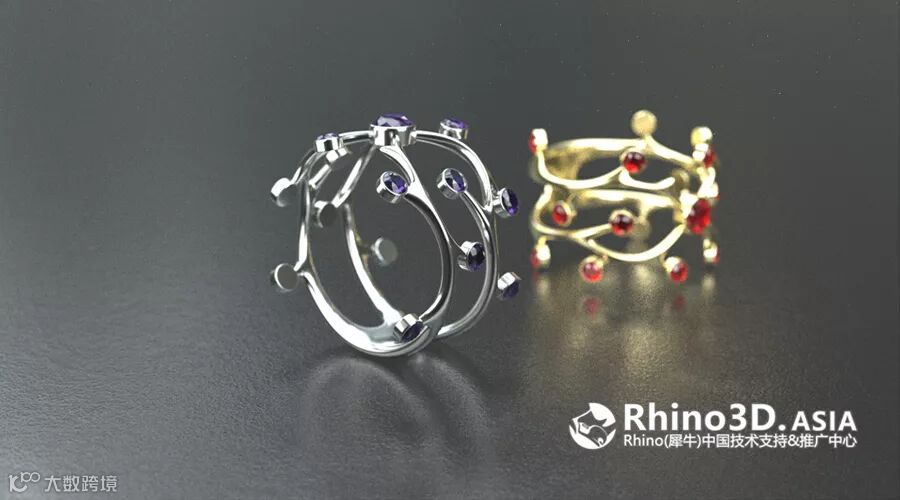

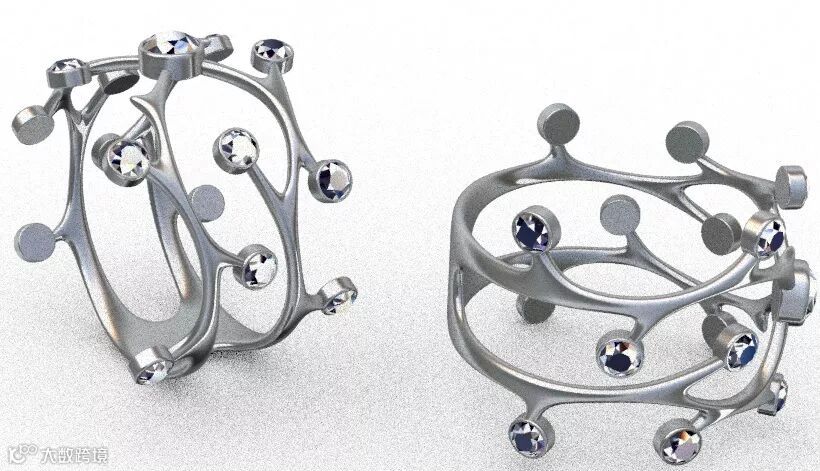

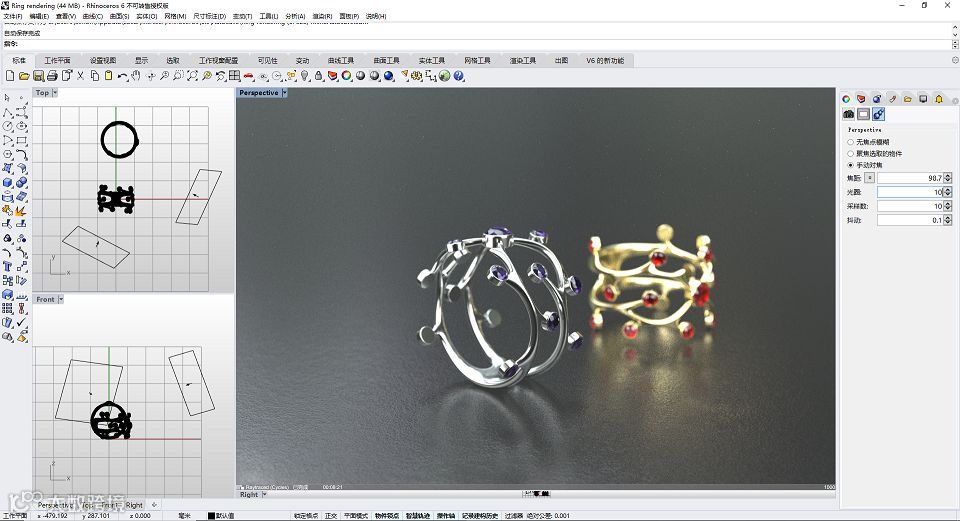

用Rhino 6 的网格及Sub-D及渲染来完成以下这枚指环，看效果：

温馨提示

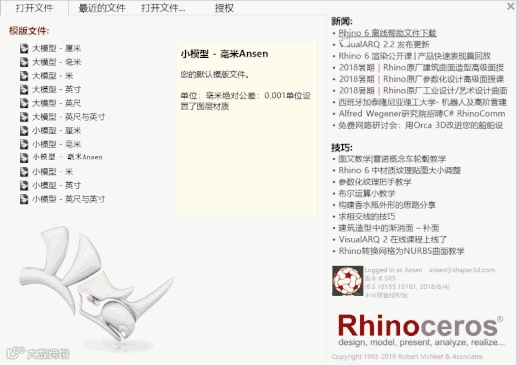

教学所用Rhino6版本：SR6(6,6.6.18177.16151)

点击英文指令即可查阅详细的用法

Rhino 6 试用与安装说明点这里...

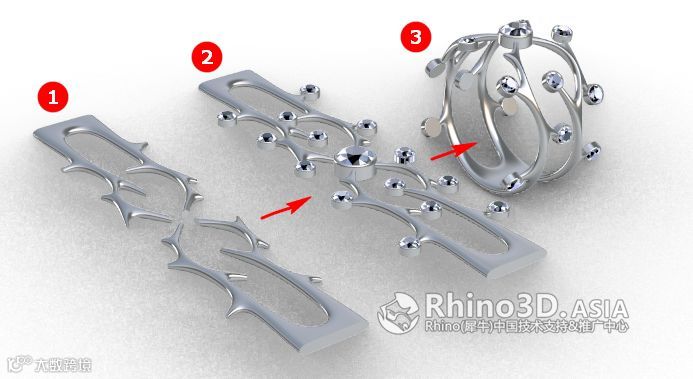

指环建模思路

1.把指环想象成一个平面上摊直的结构

2.在平面上构建出形态，然后摆好各宝石位置

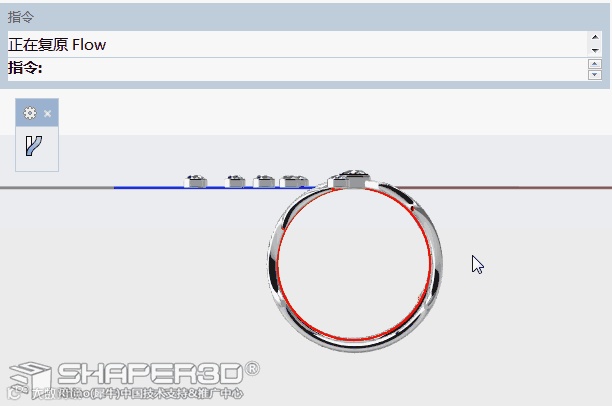

3.最后卷成一个环，用流动放置宝石

第一步，绘制线框

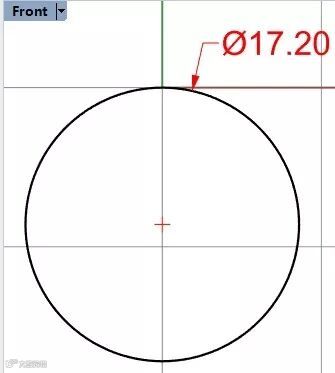

1.在front视图，用Circle（圆：直径）指令，定位原点上画出以下尺寸的圆，此圆就是指环的内圈。

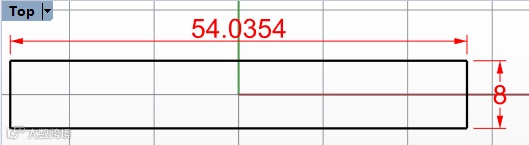

2. 在TOP视图，用Rectangle（矩形：中心点，角）指令，在原点上画出以下尺寸的矩形，此矩形就是指环摊直后的边界方框。

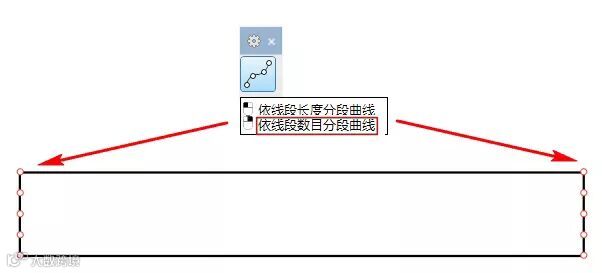

3.把矩形用Explode（炸开）指令炸开，再用Divide（点：以线段数目分段曲线）指令，把两侧的直线用点划分4段，目的是对齐用。

4.开启oSnap（物体锁点），勾选上EndSnap （端点捕捉），确保我们后续能精确绘画出线框。

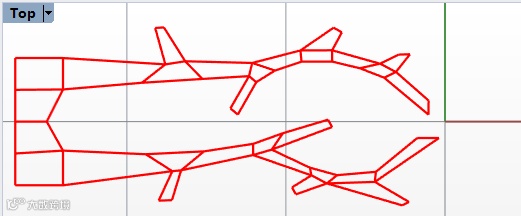

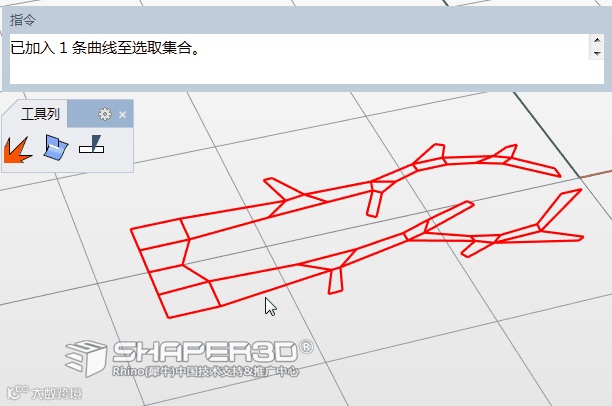

5.在top视图，用Polyline（多重直线）指令，参考下图绘制指环的线框布局，整个线框均为4边结构。

第二步，由线框生成网格

1.先把画好的线框开炸开指令炸开1次，再用Intersect（物体交集）指令，得出线框上各直线相交的点,然后用Split（分割）指令，利用相交的点来分割整个线框，最终得出由一节节直线组成的线框。

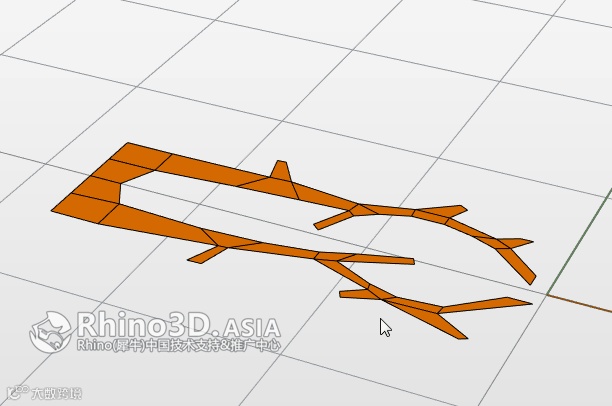

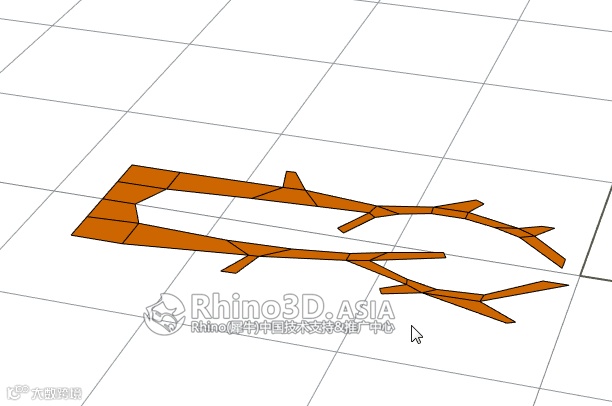

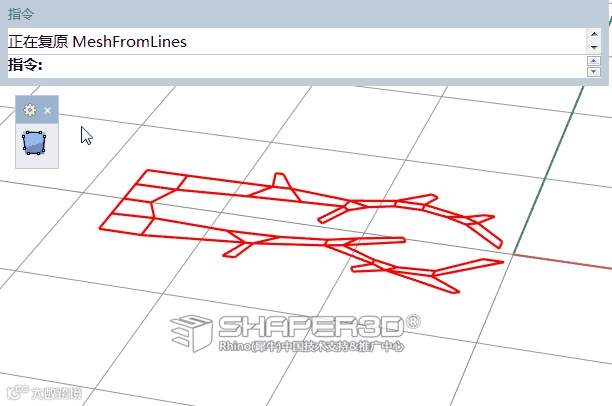

2.用Meshfromlines（由直线生成网格）指令，利用这个分割处理后的线框生成一个网格。

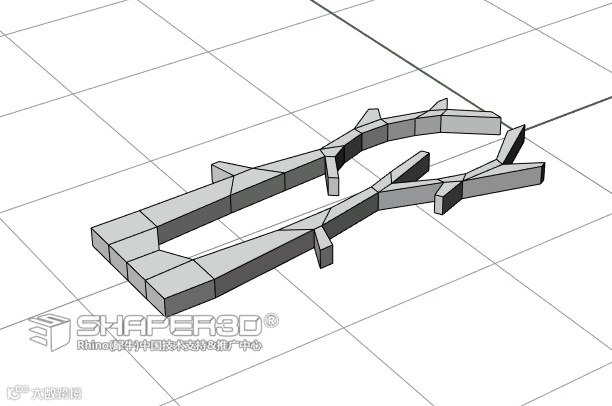

3.使这片网格生成厚度的方法有2个;

●用操作轴进行挤出1.2mm厚度。

●用Offsetmesh（偏移网格）指令，向外偏移1.2mm的一个厚度。

最后用UnifyMeshNormals（统一网格法线）指令来统一出这个网格的法向。

4.按下图所示，先按下Ctrl+Shift键，再点选这些网格后删除，形成开口状。

第三步：由网络生成细分对象

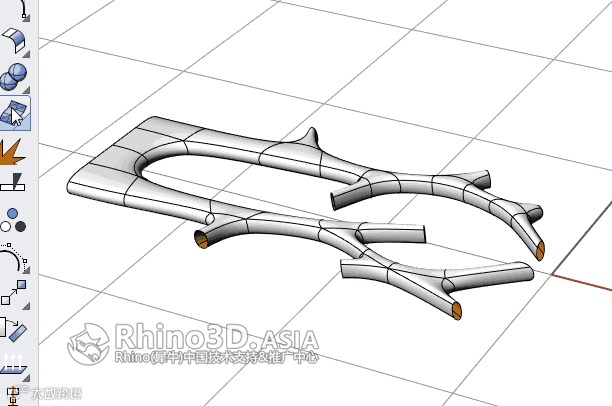

1.选取这个网格，在指令行中输入“Subdfrommesh”，回车确认，点击选项中“删除输入物体”为“是”，再回车确认，由这个网格生成的一个细分对象，如需要调细分对象的形状，按F10，打开细分对象的控制点进行调整。

第四步：由细分对象转成NURBS多重曲面

1选取细分对象，使用tonurbs （转换到Nurbs指令_点右键），NURBS 转换选项 ( 删除输入物件(D)=否，点细分选项，CombineBeziers(O)=是)

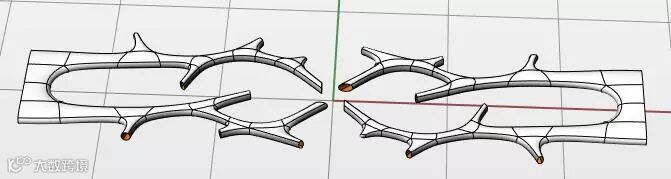

2.选取细分对象放入图层内并隐藏，以作备用。框选所有NURBS曲面并Join(组合)指令，组合成一个多重曲面。

第五步：指环成形与排放宝石

1.开启History（记录建构历史），选取这个多重曲面，使用Rotate（2D旋转）指令，点击选项的内复制=是，定位原点旋转180度，得出指环的另一侧形状。

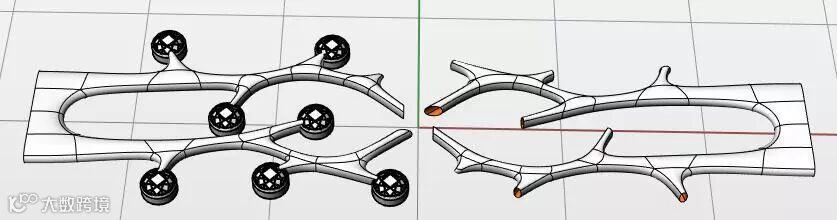

2.放置好宝石到一侧指环的各分叉上。

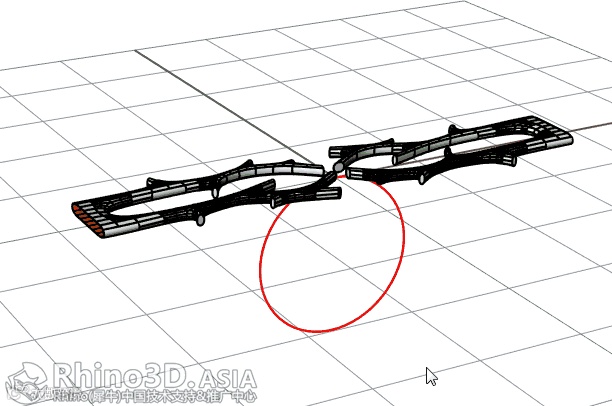

3.先开启对象捕捉中的“四分点”、“垂点”、“节点”，再选取这两块指环，用Bend（弯曲）指令骨干起点为0（原点），水平拉出骨干终点（长度随意），指令选项参考：( 复制(C)=否硬性(R)=否限制于骨干(L)=否角度(A) 对称(S)=是维持结构(P)=否 )，捕捉已经圆的四分点处后确定，令指环的弯曲成圈。
