作者：Jessesn
跟小伙伴们分享Shaper3d论坛近期一篇由Jessesn写的关于拆面接面教学。
坛友“有花留”提出：
问一下下图中这样的渐消曲面都有哪几种思路可以做出来，麻烦大神们说一下思路。
Jessesn：
看起来这是一个非常典型的问题，在两块或三块面之间如何处理一个顺滑的曲面，对于产品专业的用户来说应该不复杂，因为这是典型的补面，我提供一个简单的思路

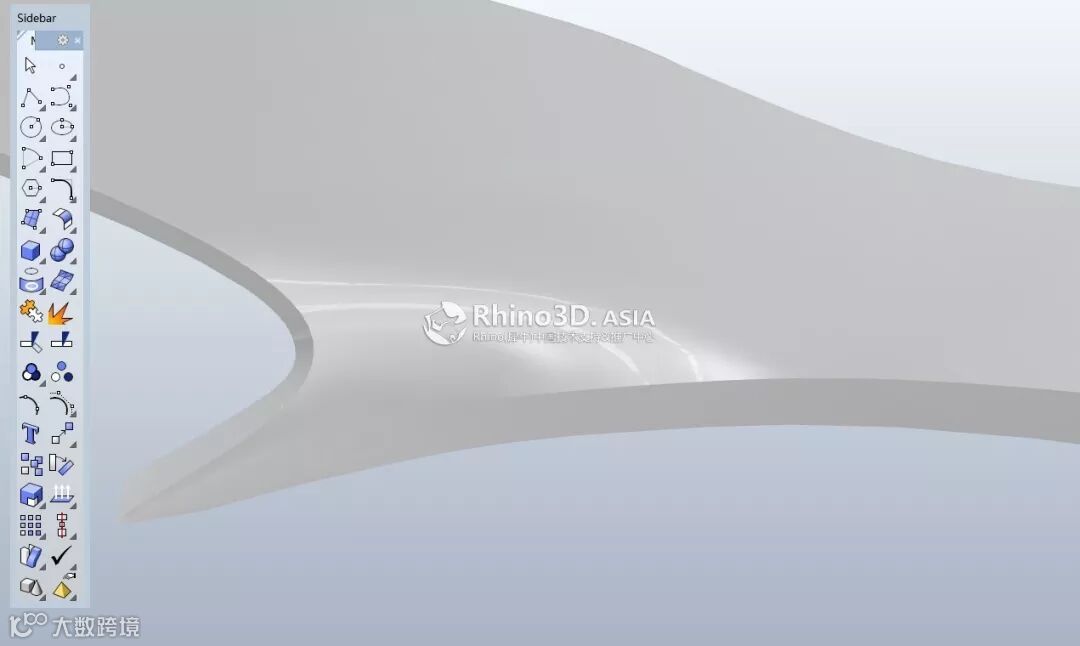

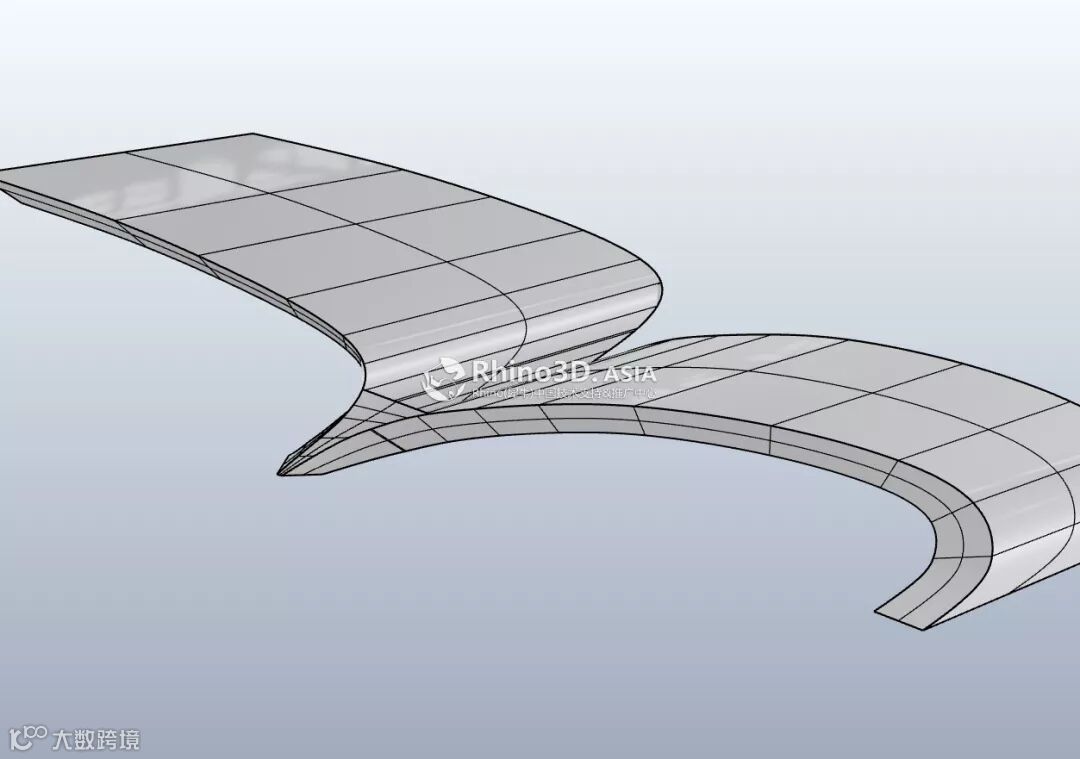

最初的曲面
最终效果
Jessesn：
欢迎小伙伴们到shaper3d论坛下载模型，跟着我按以下步骤一起来补这个面，注意先开启 Rhino6 的建构历史功能。

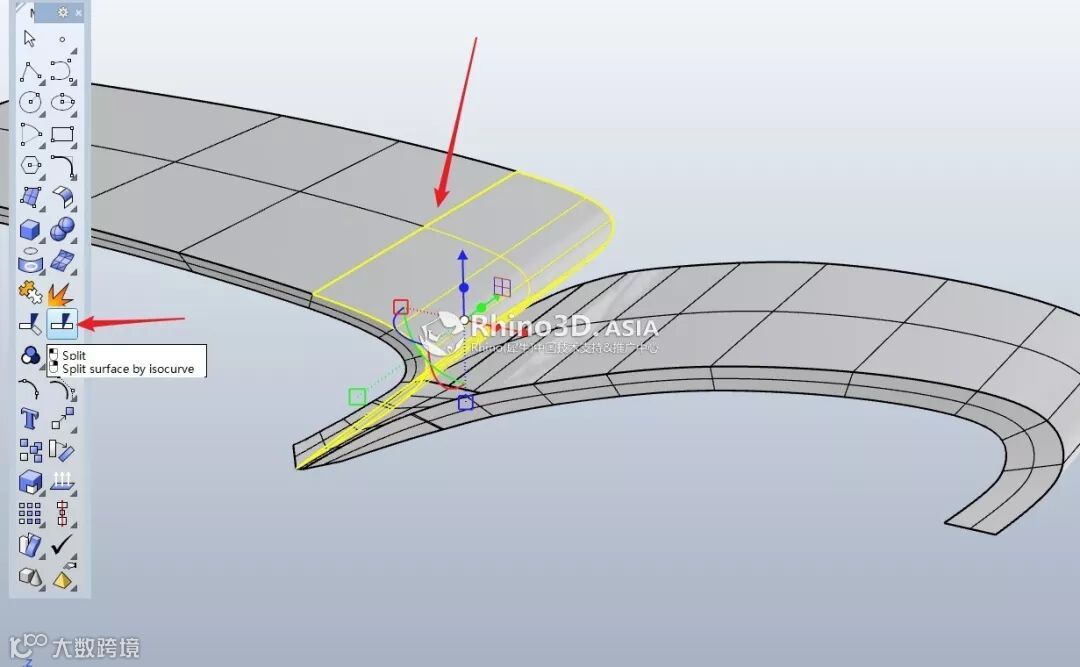

1. 使用 Split 指令以结构线分割如下图左边的曲面，且删除黄色选中的部分
2. 以相同的方式分割右边的曲面，且删除黄色选中的部分

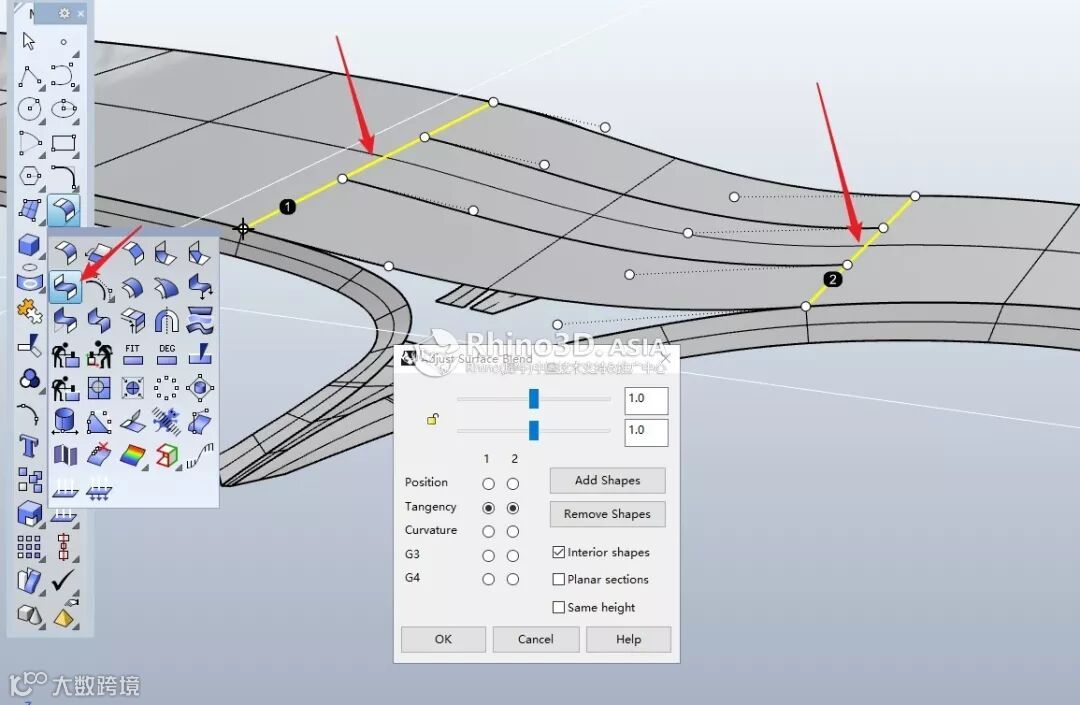

3. 以 BlendSrf 指令在左右两个曲面之间建立一个顺滑的曲面，设置可以参考如下
4. 继续以 BlendSrf 指令在左右两个部分的下半部建立一个顺滑的曲面，请注意1、2 边的位置，参考我这里打大概位置即可，且注意 右侧2选择 相切连续

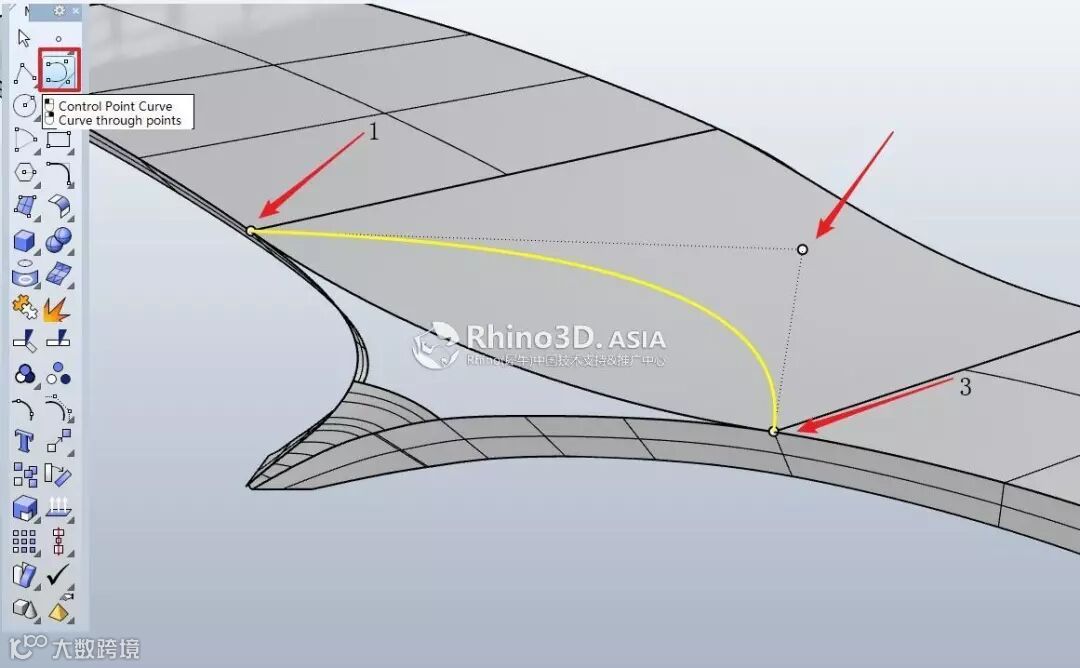

5. 以 Curve 指令，过下面的三点建立一条曲线;
提醒：特别注意第1点和第3点的位置，请务必使用物件锁点的方式扑捉到端点

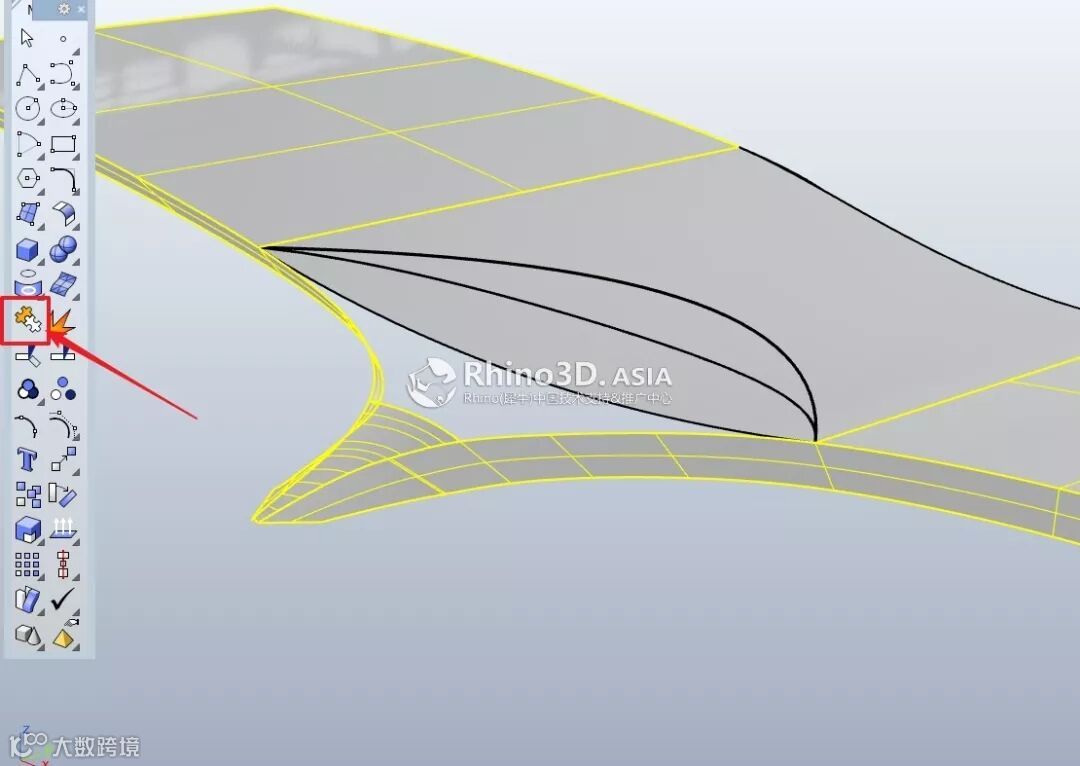

6. 以 Project 指令投影曲线
7. 以 Join 指令组合所有曲面（除了步骤3建立的混接曲面之外）

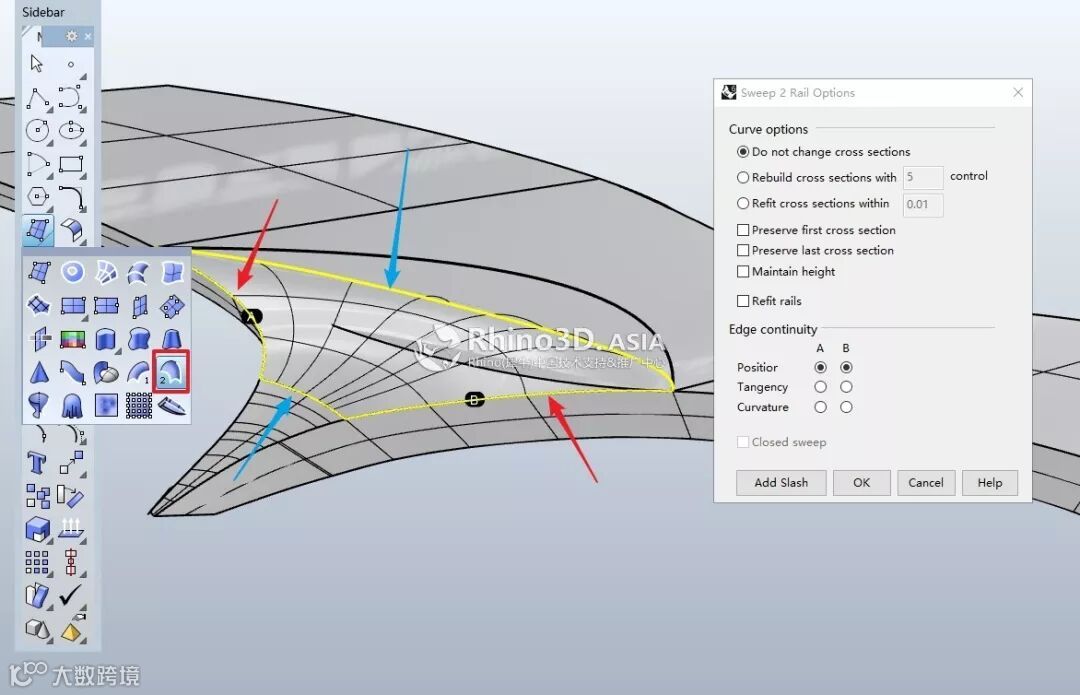

8. 以 Sweep2 建立曲面，路径为红色箭头所指曲面边缘，断面为蓝色箭头所选择的曲面边缘与投影曲线

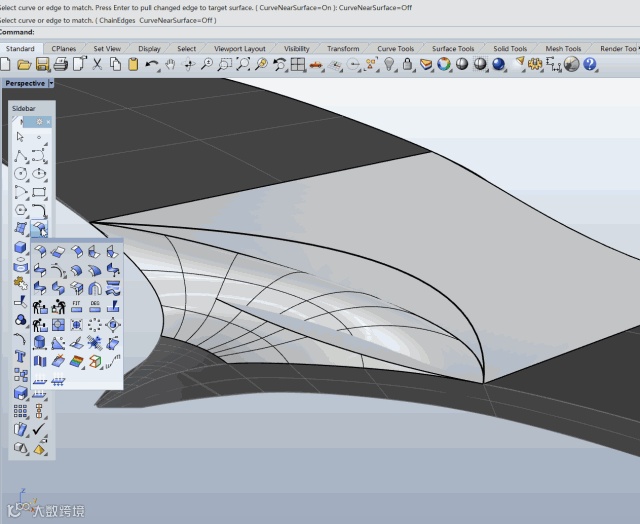

9. 以 MatchSrf 指令衔接上一步建立的曲面与相邻曲面（看动图演示）

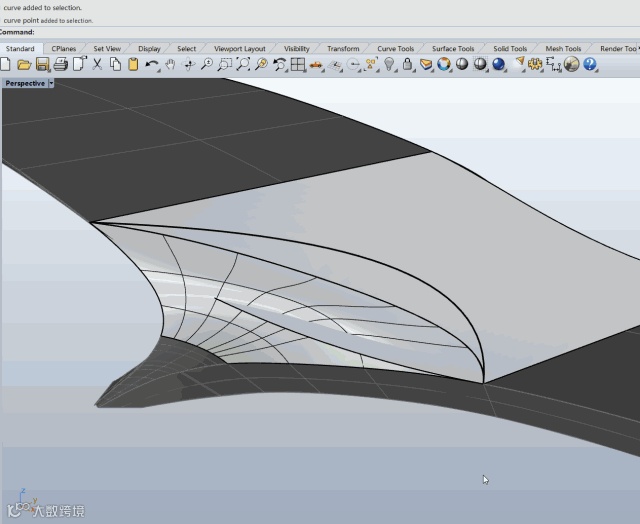

10. 开启第5步所建立的曲线的控制点，配合记录建构历史功能，调整中间的控制点的位置，以达到调整第8步曲面形态的目的（看动图演示）
MatchSrf 衔接曲面上的曲线，这是 Rhino 6 才能支持的功能
如果使用Rhino5，可以先 Trim, 然后再 MatchSrf 即可，只是这个地方的顺滑度推敲就没这么方便，不过可以达到最终的目的。当然还有其他方法可以尝试，拆面=猜面 :)

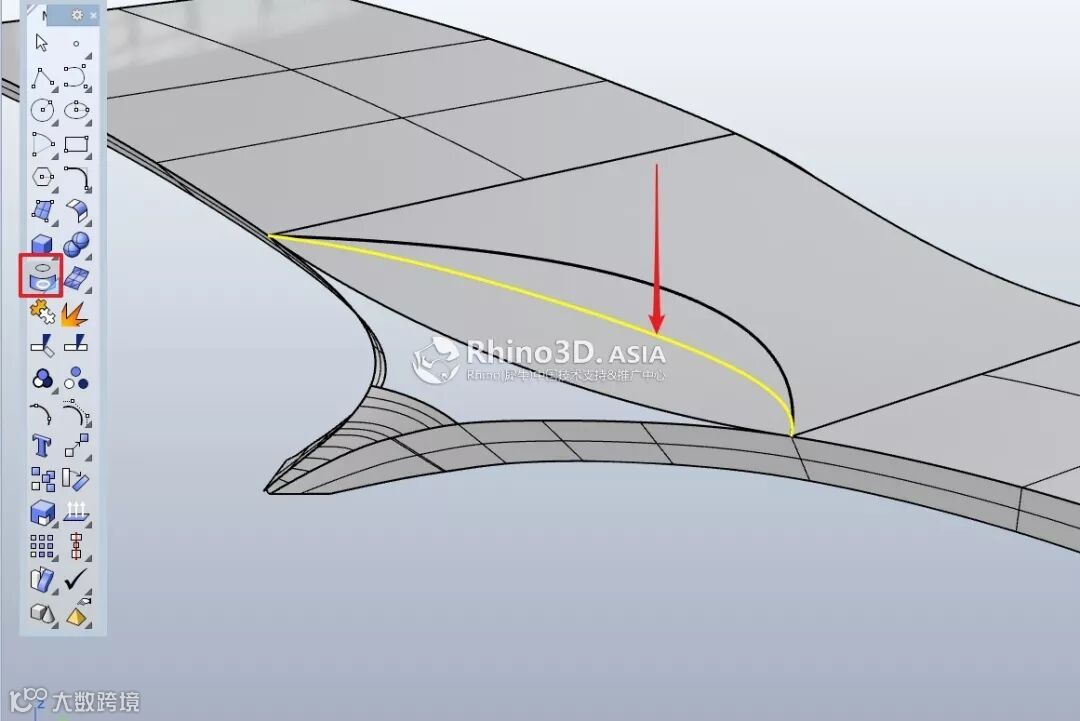

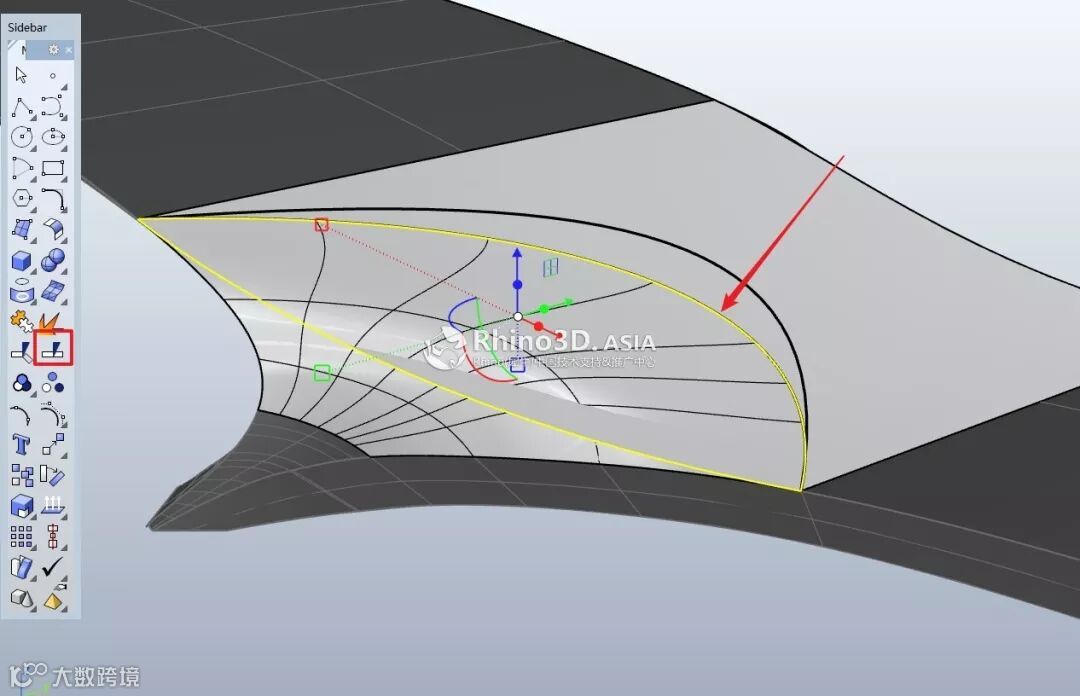

11. 以Split 指令选择投影曲线修建曲面，且删除箭头所选择曲面

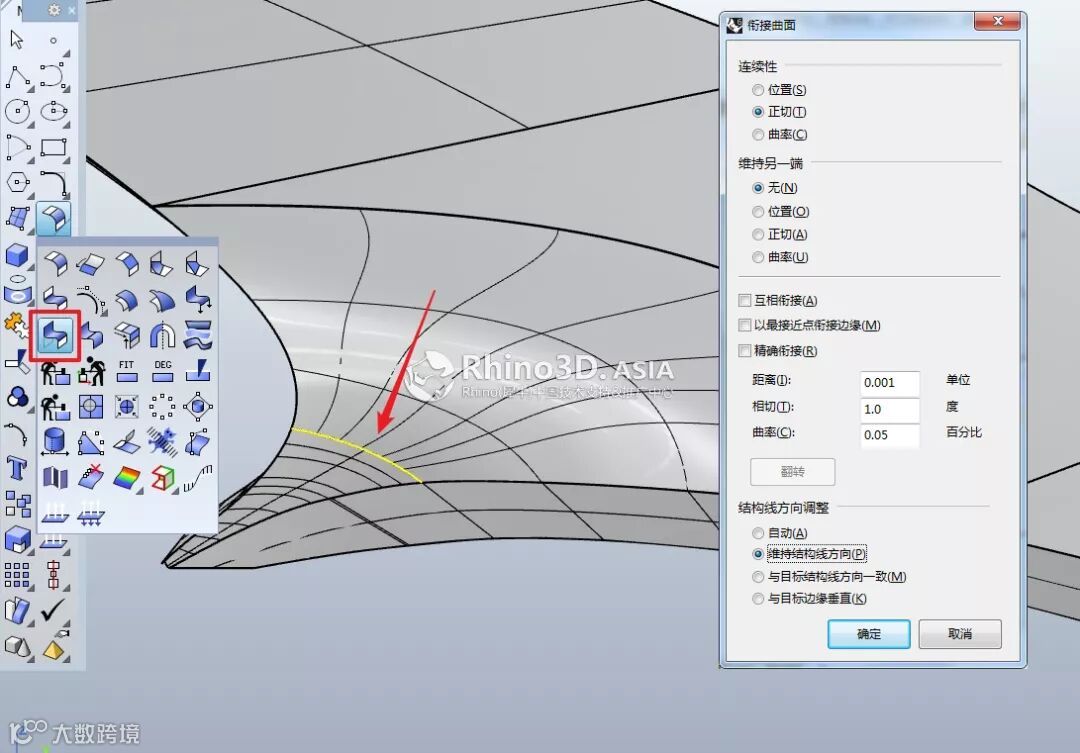

12. 以 MatchSrf 衔接曲面，可以参考如下设置

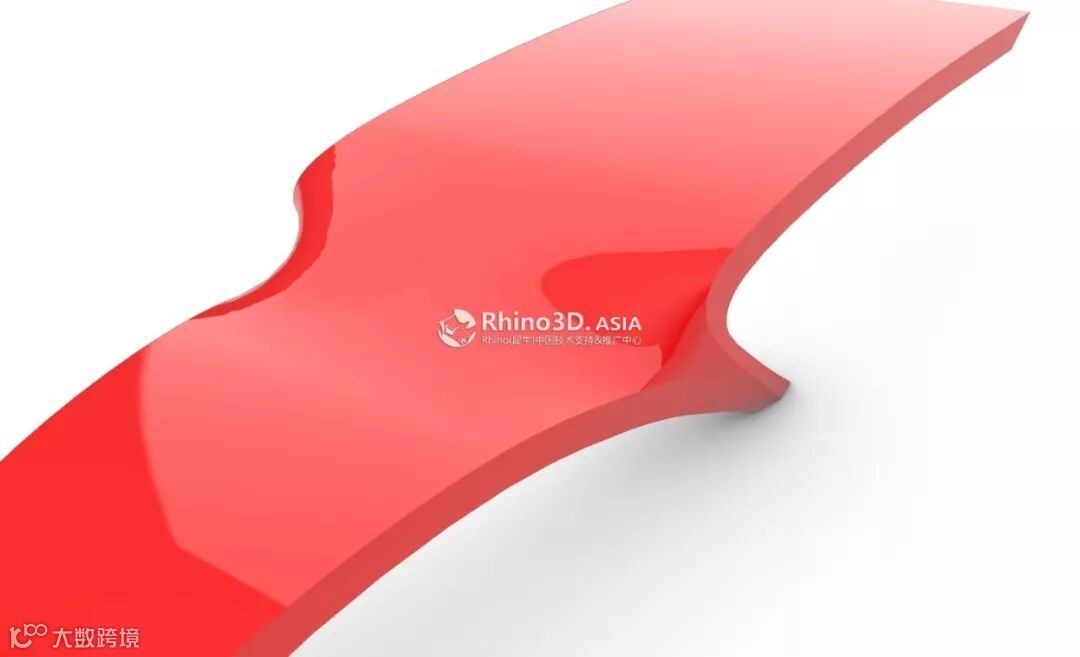

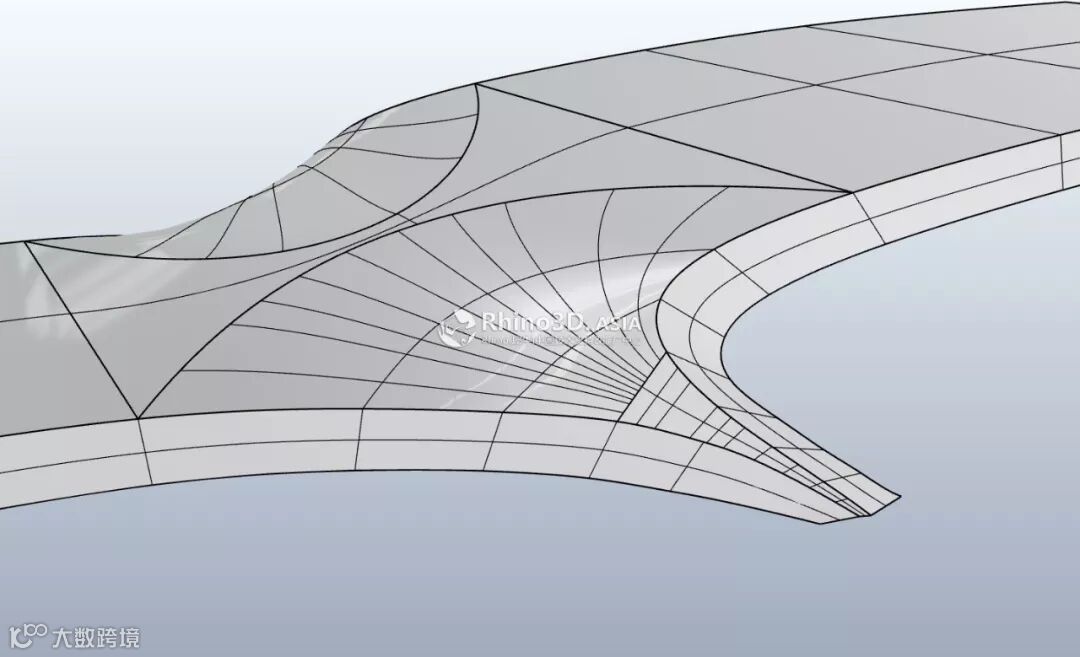

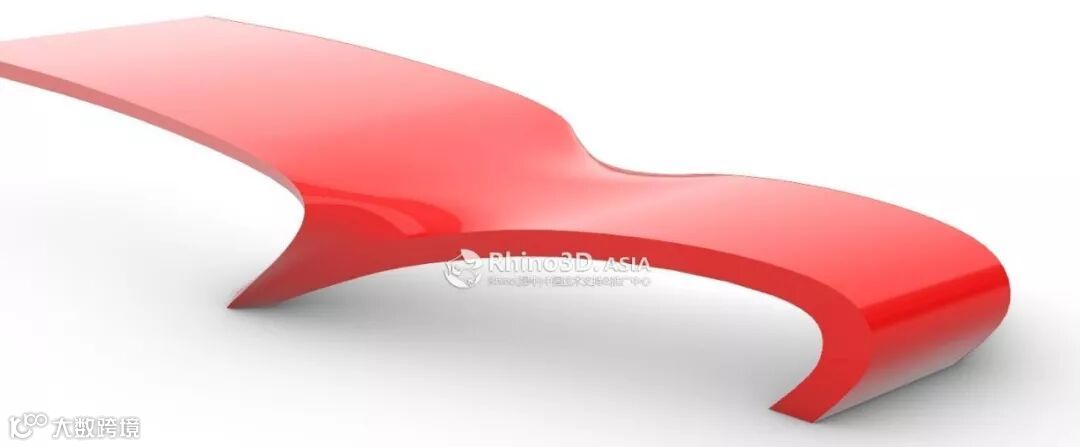

最终的效果;
