整理：Simon
应答如牛第5期：建模、倒角、布线的疑问
用户在建模过程中所提出的疑问

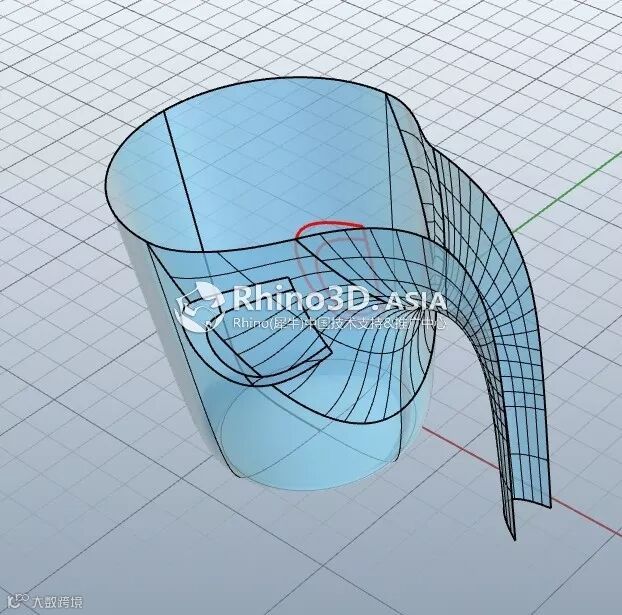

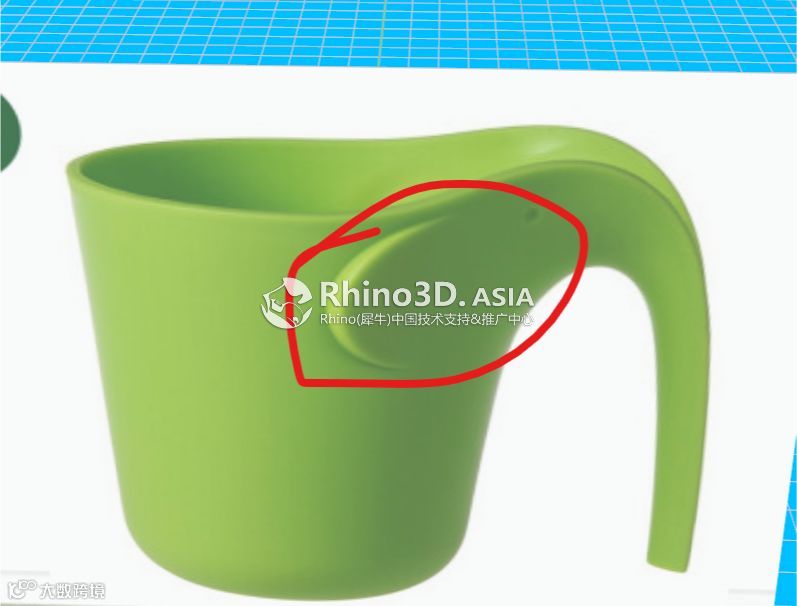

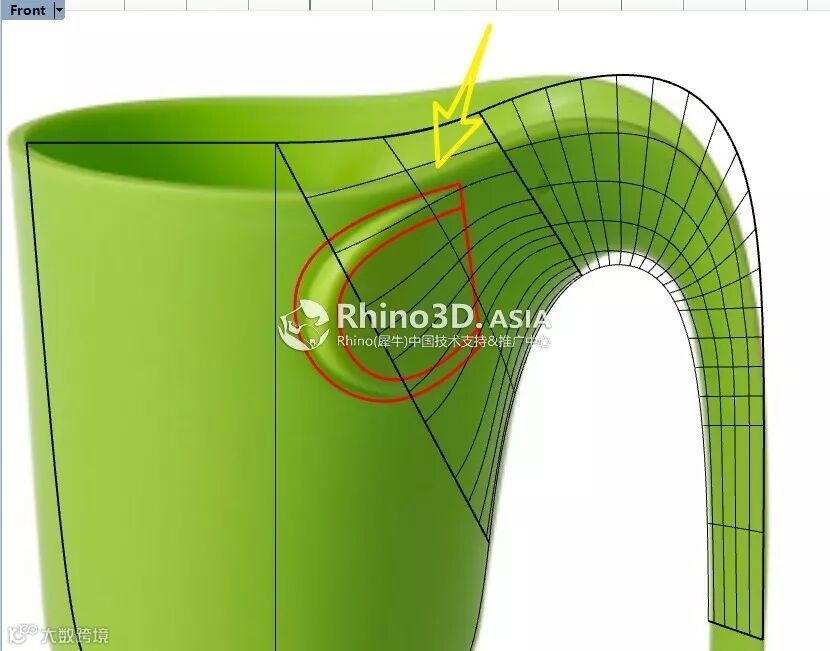

请教一下，下图红圈那部分用什么方法可以做出来？
Jessesn提供的方法：
1.绘制曲线（下图红线）
2.修剪一侧的曲面

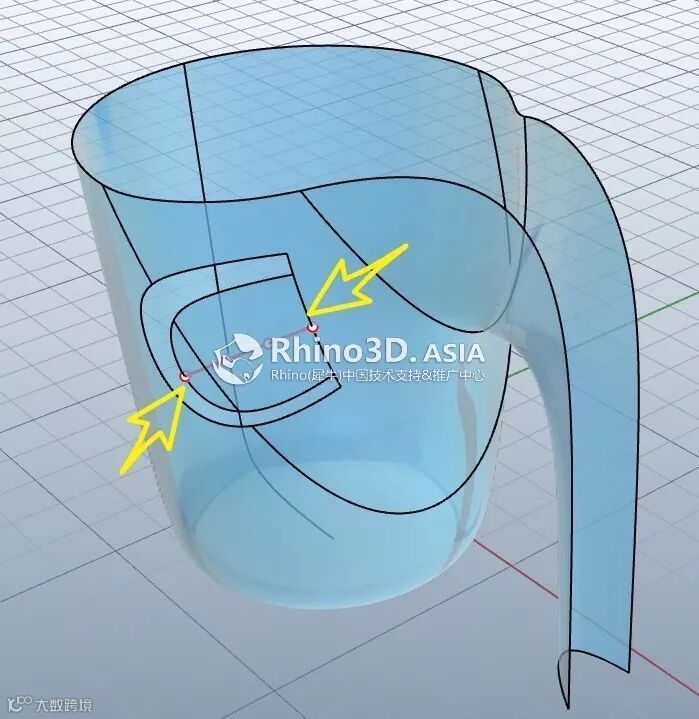

3.过黄色箭头，绘制一条3阶4个点的曲线

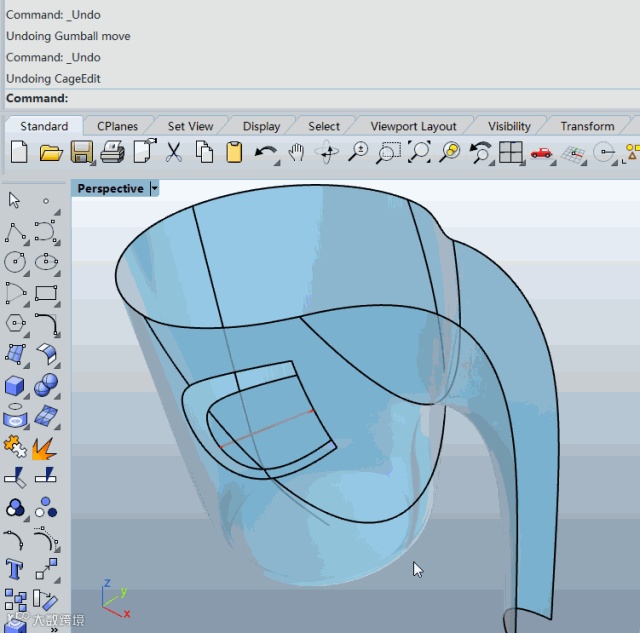

4.使用 CageEdit 变形

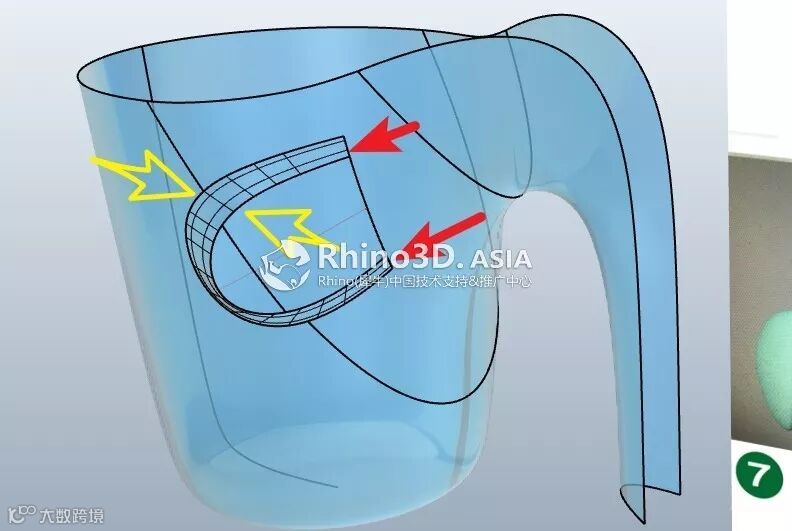

5.Sweep2 建立曲面，黄色箭头所指为路径、红色箭头所提的短边为断面线

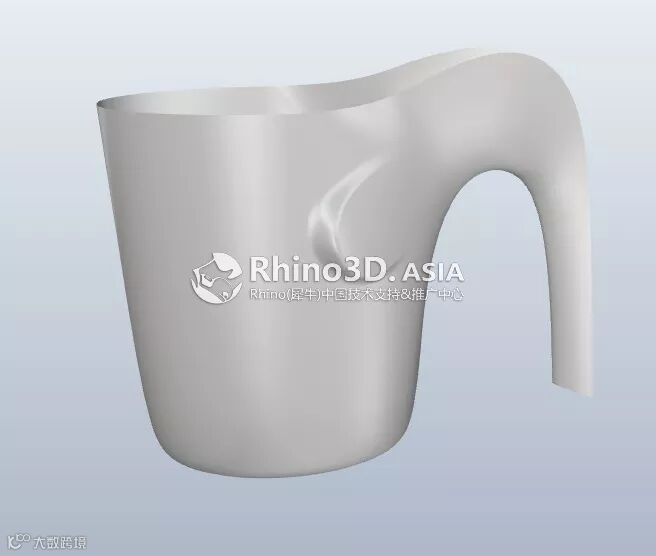

最后的结果如下
用户在技术讨论群内提问

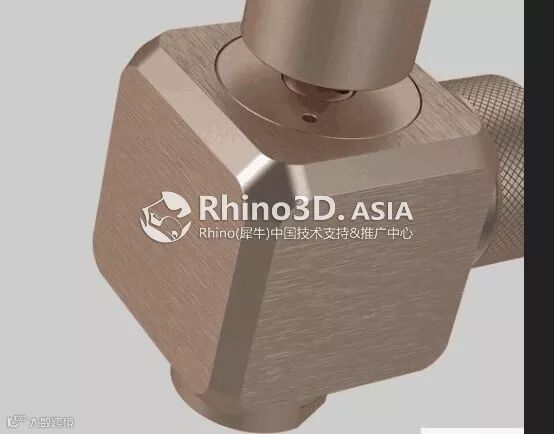

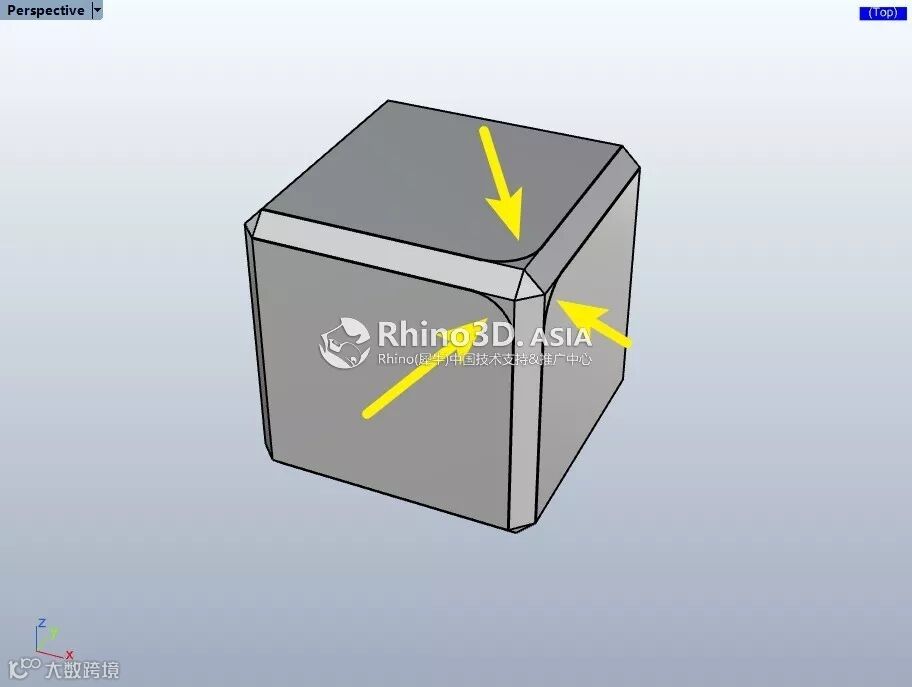

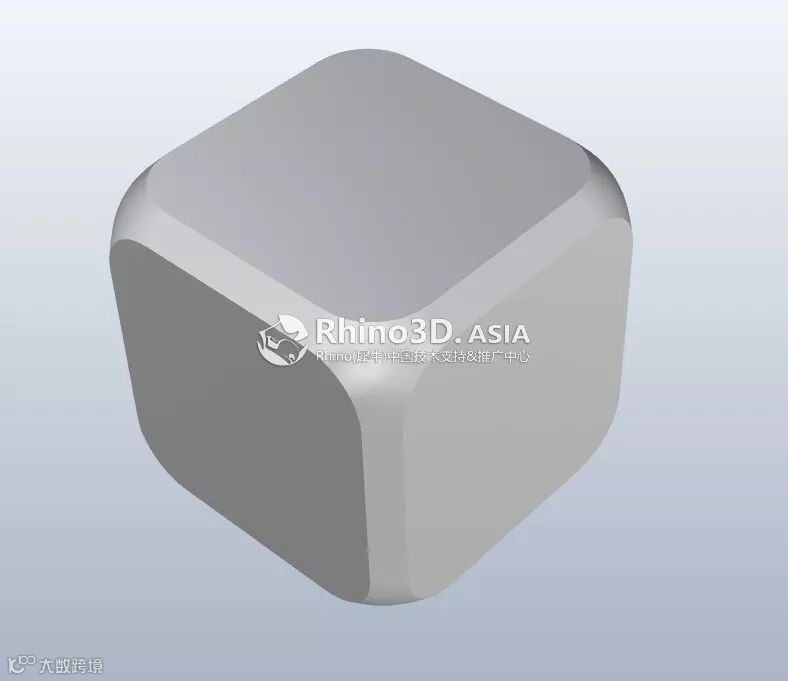

下图的倒角怎么做？
Jessesn提供的方法：

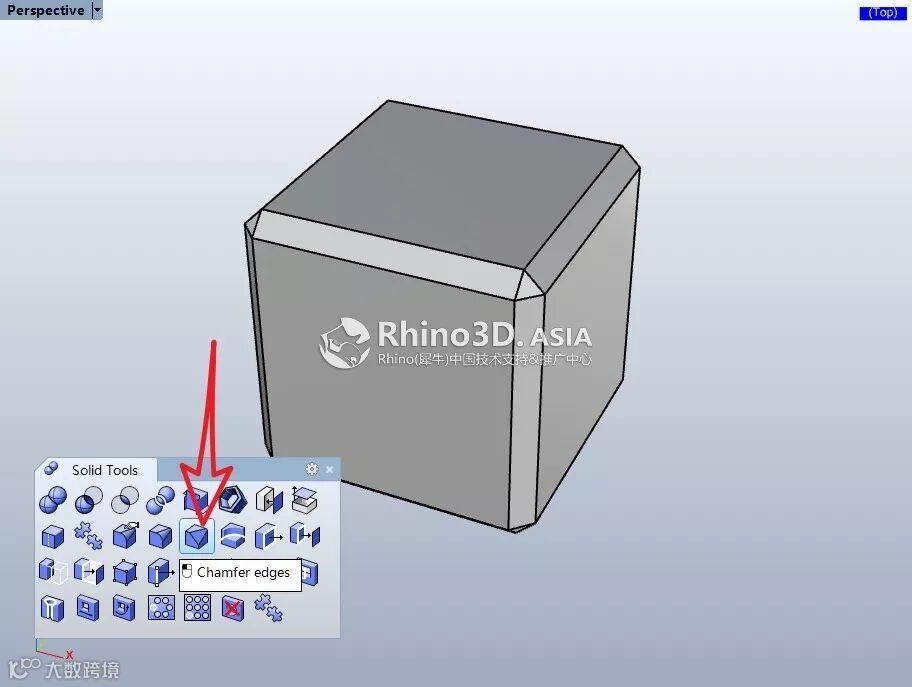

1.ChamferEdge 倒斜角
2.Fillet 边缘进行曲线倒圆角

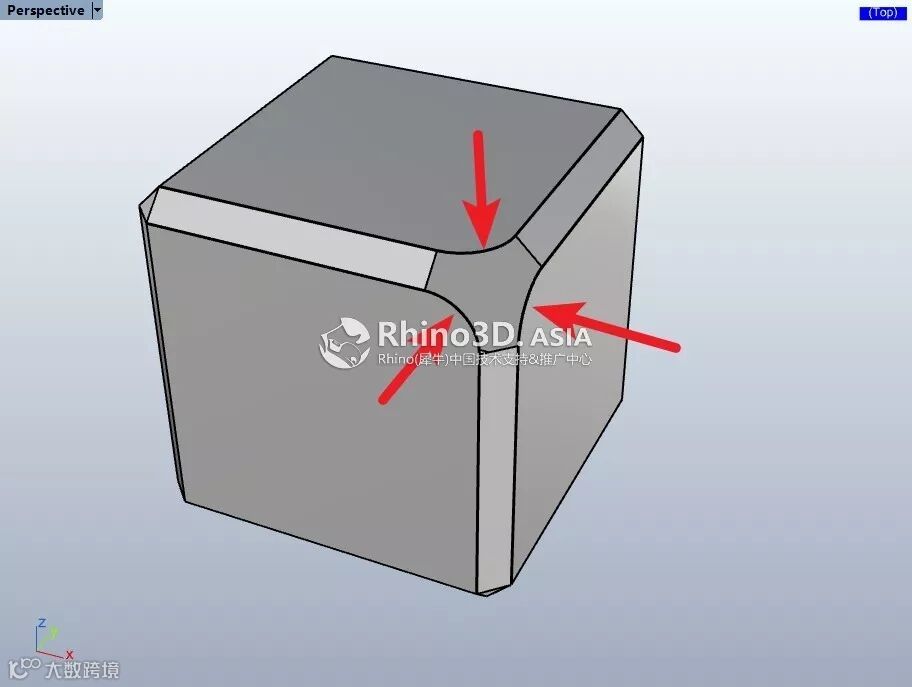

3.相同的方式处理其他两个位置

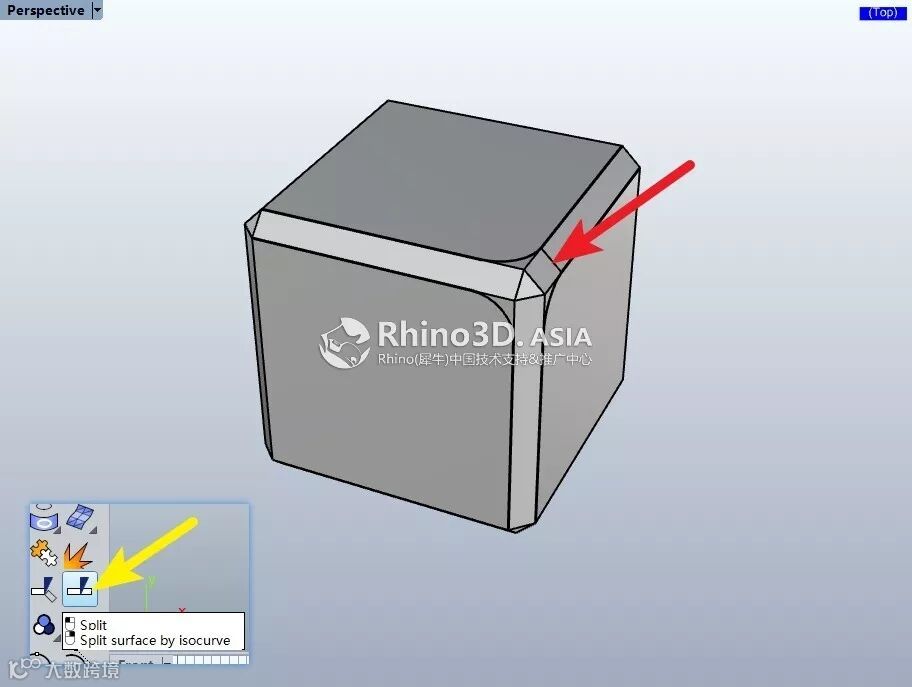

4.以Split结构线分割曲面（分割至红箭头所示处）
5.相同的方式处理其他两个曲面

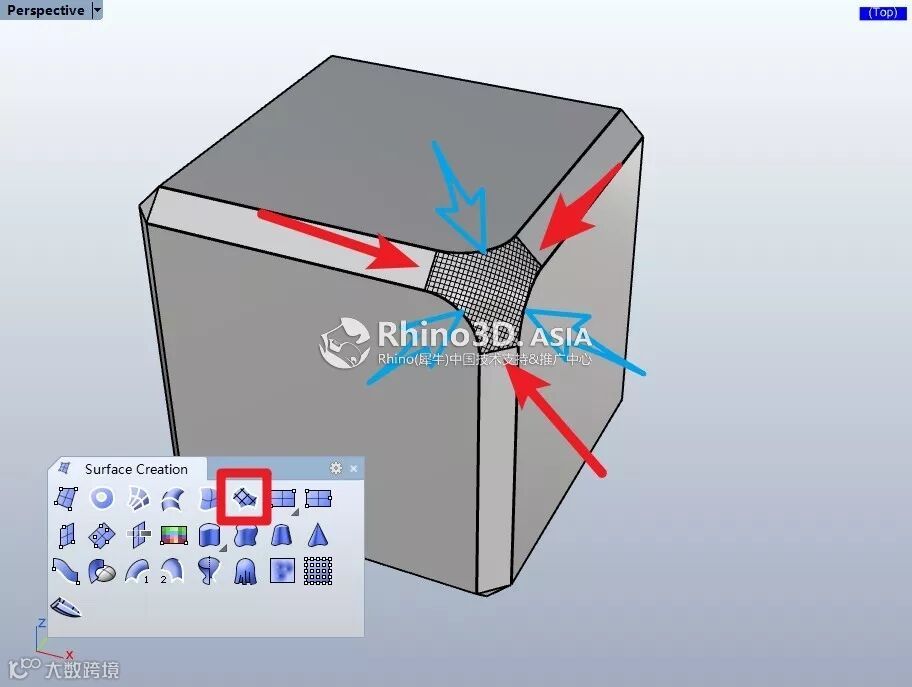

6.Patch 嵌面，注意红色箭头的位置选择曲面，蓝色箭头的位置选择曲线
最终效果
用户在T-Splines建模过程中所提出的疑问

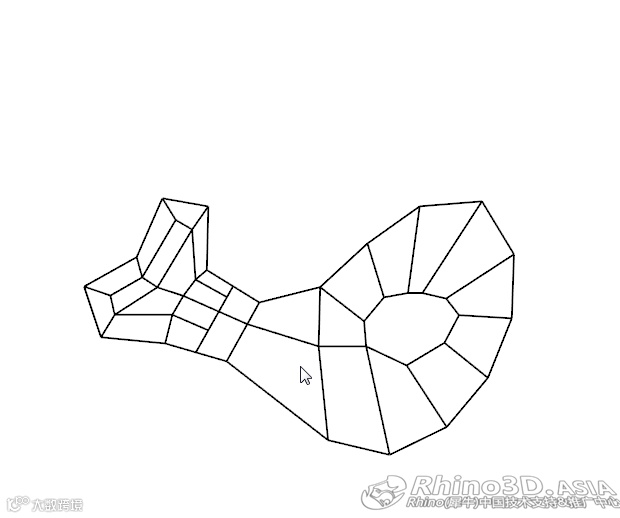

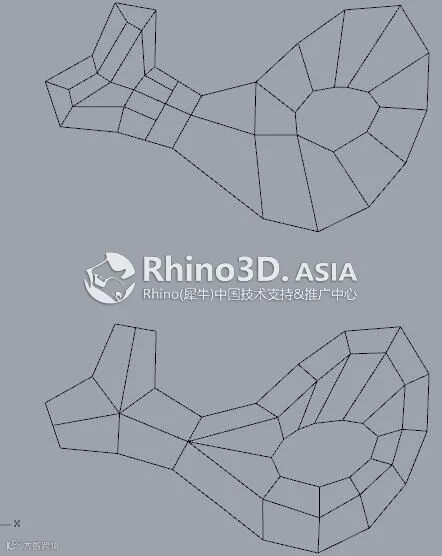

这个轮廓是我根据ts官方手册生成的。上面的是我自己布的线，下面的是官方的布线。
现在的问题是根据我自己的布线无法生成可转换的曲面。。。个人感觉是布线形式出了问题。。。
Simon提供的方法：

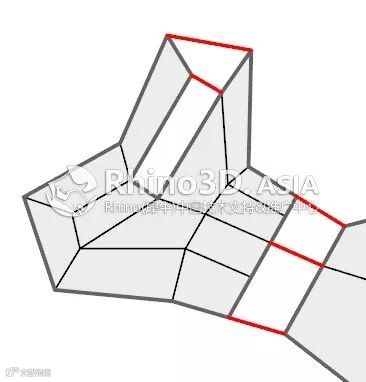

图片中可以判断，红线部分就是问题所在。打开用户提供的文件，对红线部分进行检查

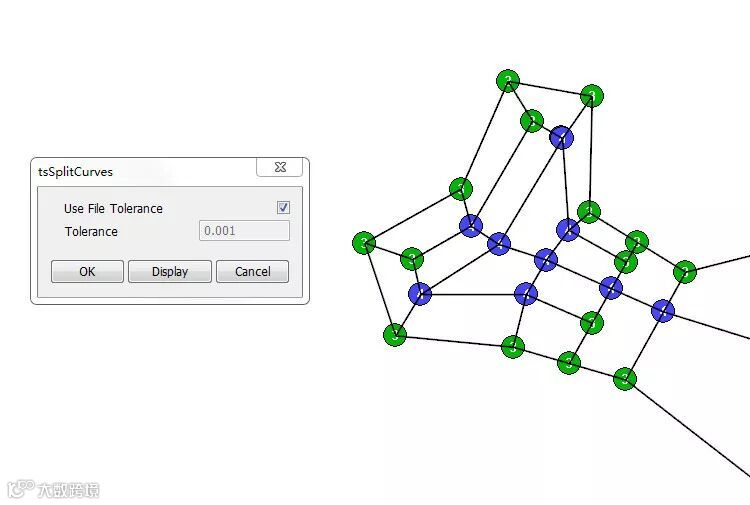

使用指令tsSplitCurves中的Display选项，对各线段的节点进行检查

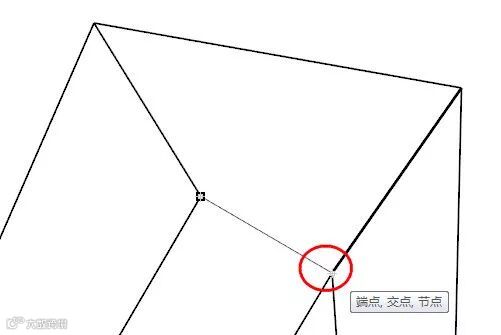

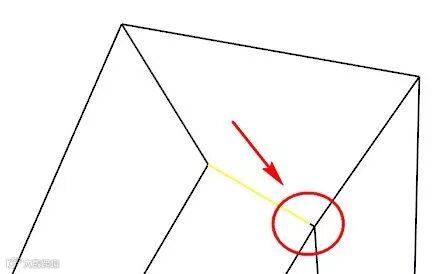

节点交汇数量显示是正确的，问题出在哪呢？退出指令后，放大检查线段，结果发现

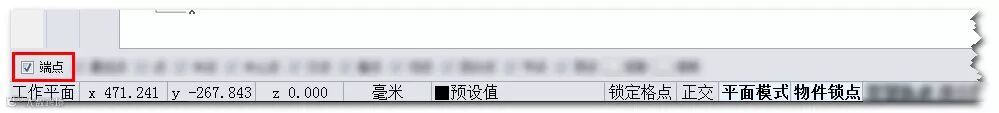

问题就是出在这直线上有断线，修复的方法是把断线删除后使用Polyline指令重画即可，但要先要把物件锁点中的端点捕捉勾选。

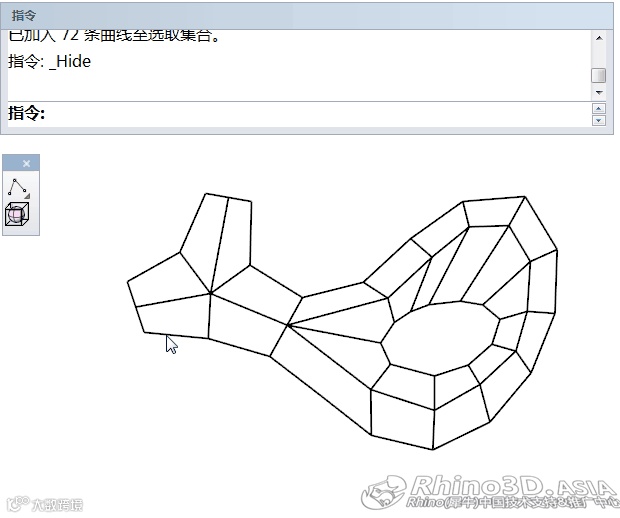

这线框中有5边结构，因此需要在指令tsFromLines选项中的MaxAutoFace(M)=5即可，看以下动图
第二个线框所出的问题与上述相同，处理方法也同样
看以下动图
