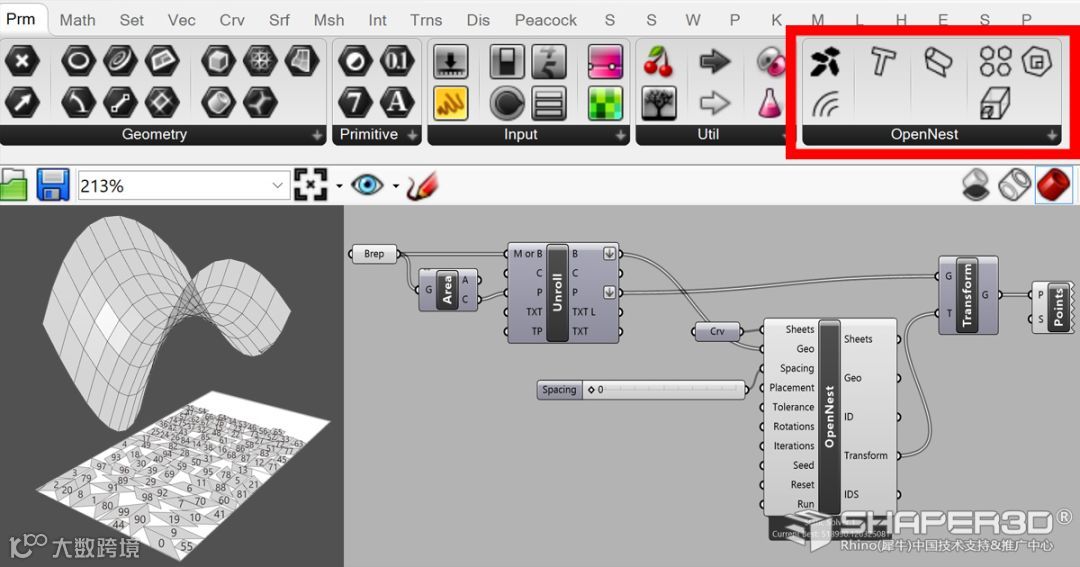

好消息!现在ShapeDiver支持OpenNest了!这是一个Grasshopper的插件，含有展开、打包与直接在定义中嵌套曲线的工具。

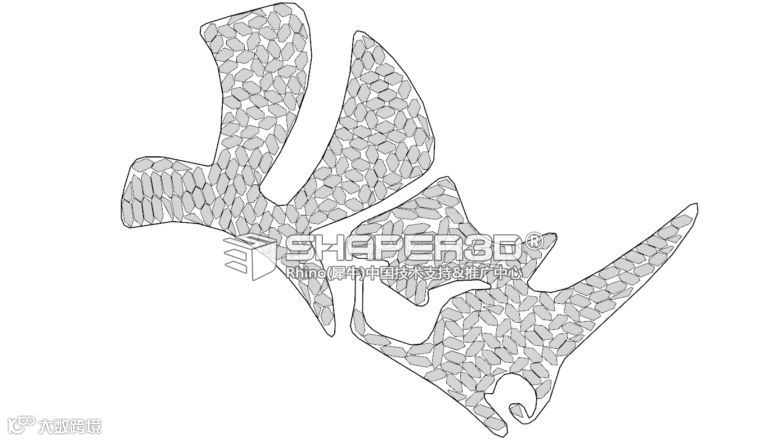

OpenNest插件提供的嵌套演算法能让您在最小的空间里，尽可能放入最多的单独物件。
在大规模生产的背景下，您只需相对较低的手工成本即可一次性完成数以万计的产品嵌套排版设计。
▲上图是Chairfix Junior儿童定制椅子
结合以下由ShapeDiver提供的功能
ShapeDiver插件提供导出各类数据格式的电池ShapeDiverExportDownload
▲三个参数：要导出的几何体、文件格式、文件名称
可用的导出文件类型
|
CAD类文件 |
文本文件 |
图像文件 |
|
.3DM |
.TXT |
.BMP |
|
.STL |
.CSV |
.GIF |
|
.DXF |
.G |
.JPG |
|
.DWG |
.GCODE |
.PNG |
|
.STEP |
.TIFF |
提示...
1
导出工具仅适用于拥有专业版或企业版帐户的用户
2
只会从ShapeDiver查看器导出静态CAD结果，原始数据将安全地保存在ShapeDiver服务器上，任何人都无法访问。
属性导出：

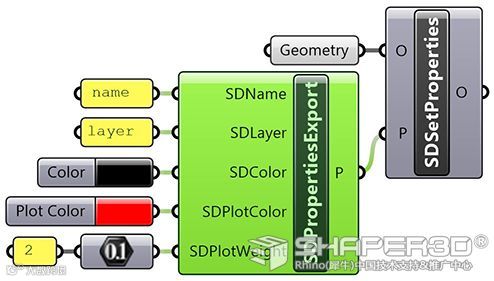

ShapeDiverPropertiesExport定义了应用于对象中的属性，用户可以通过ShapeDiverExportDownload或ShapeDiverExportEmail组件来导出这些属性。这些属性包括：名称、图层、颜色、绘图颜色等信息。
您现在可以向ShapeDiver API发送有关嵌套操作结果的数据，比如嵌套密度、材质耗损以及材质片数…结果可用于定价的计算，并开始规划制造步骤。
ShapeDiver支持最新OpenNest1.2版
Food4Rhino上下载OpenNest插件并在Grasshopper中进行嵌套设计吧！
欢迎分享这篇文章给您身边的朋友
更多阅读
PanelingTools工具讲解与应用课程（合集）

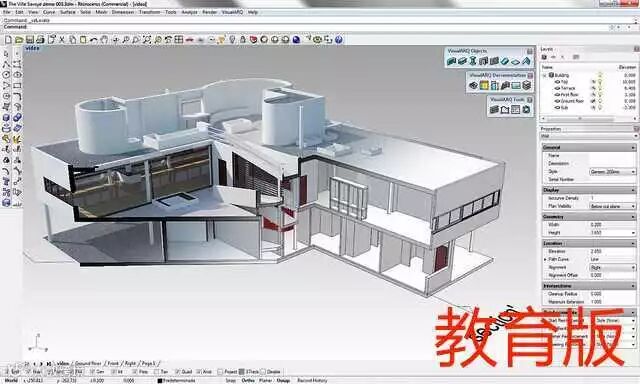

VisualARQ 2.0 教育版
