以下是论坛坛友camerara分享了一篇关于香水瓶子造型的图文教学
camerara

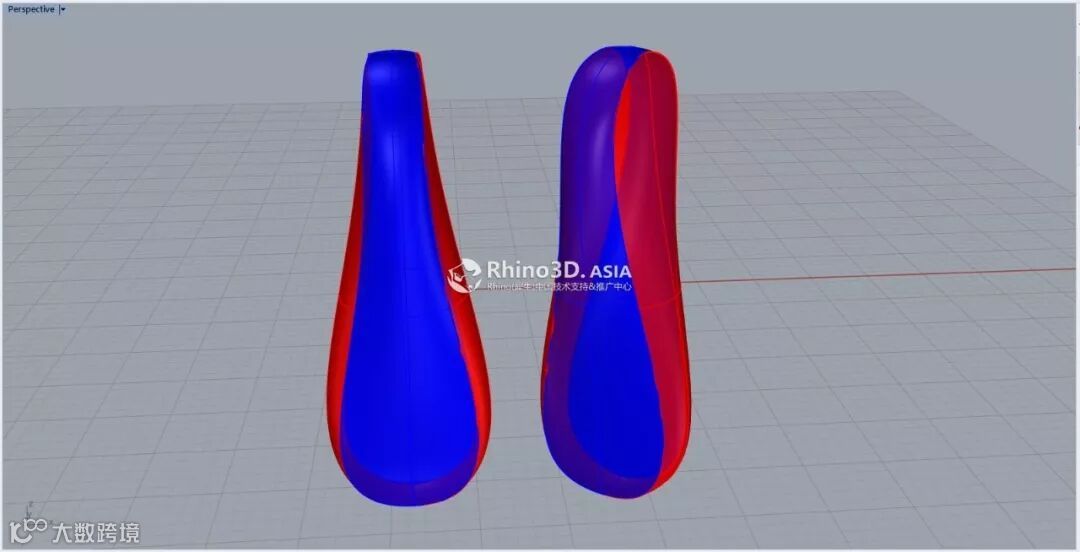

大家好！我又来抛砖了，以下是群友讨论的造型：

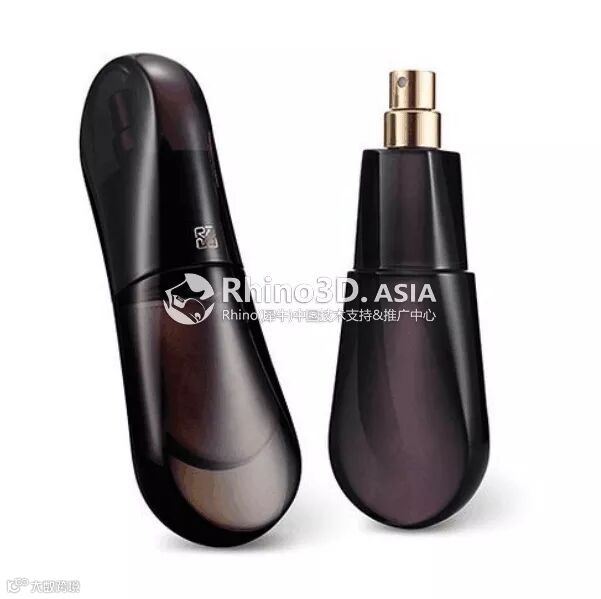

香水瓶子造型参考图片
接下来分享个做法：

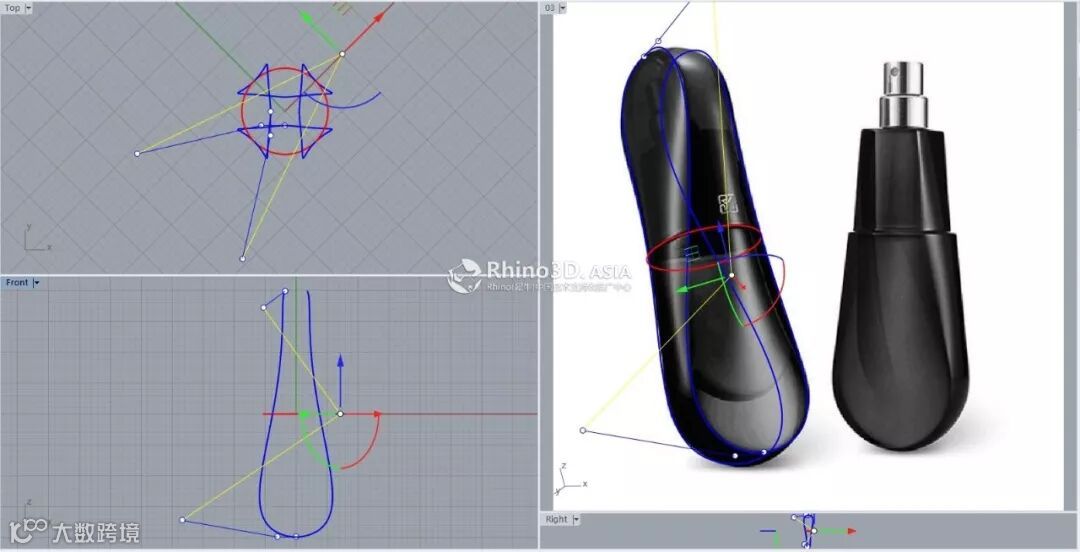

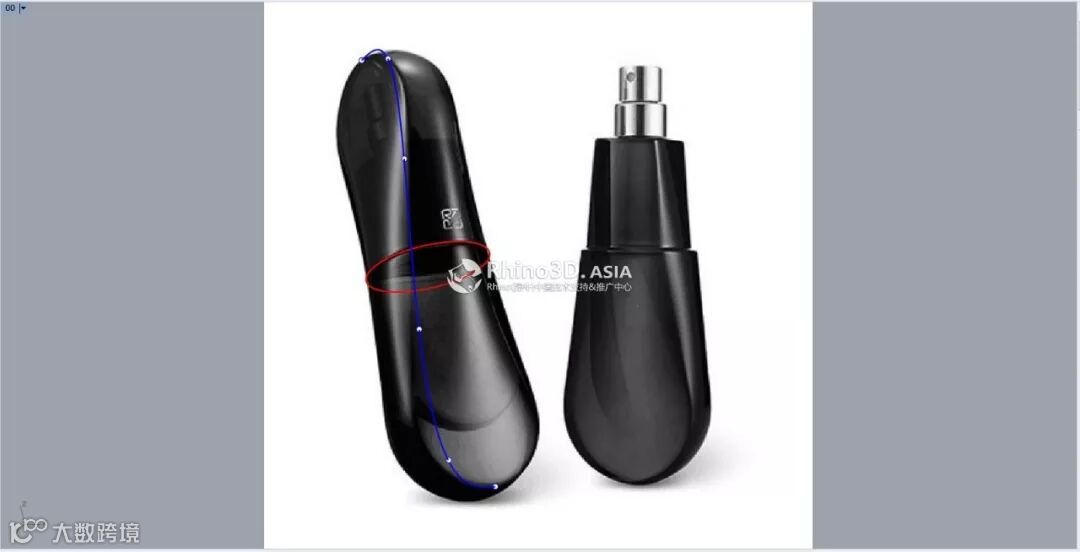

1.做些定位大概套个图。

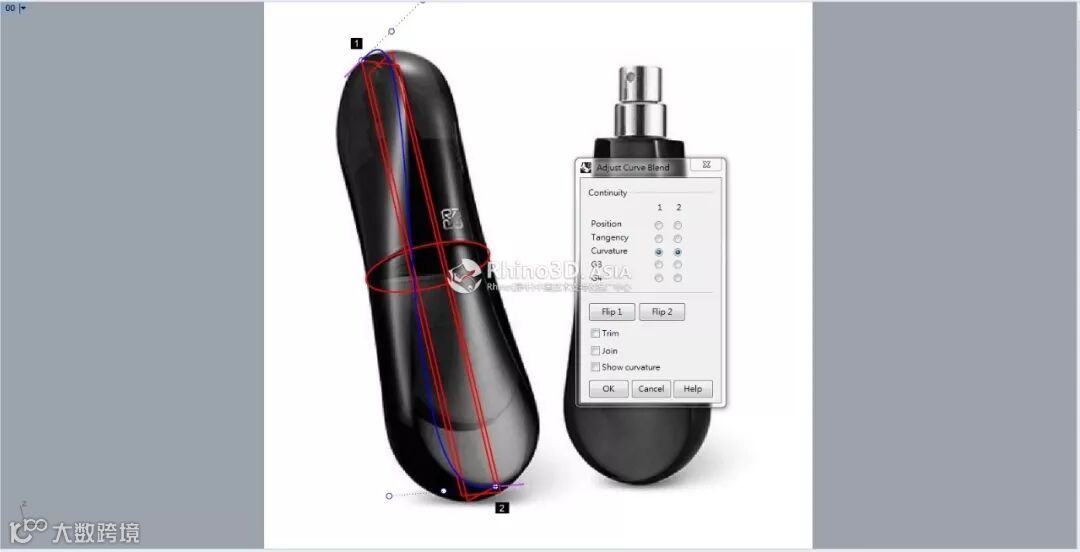

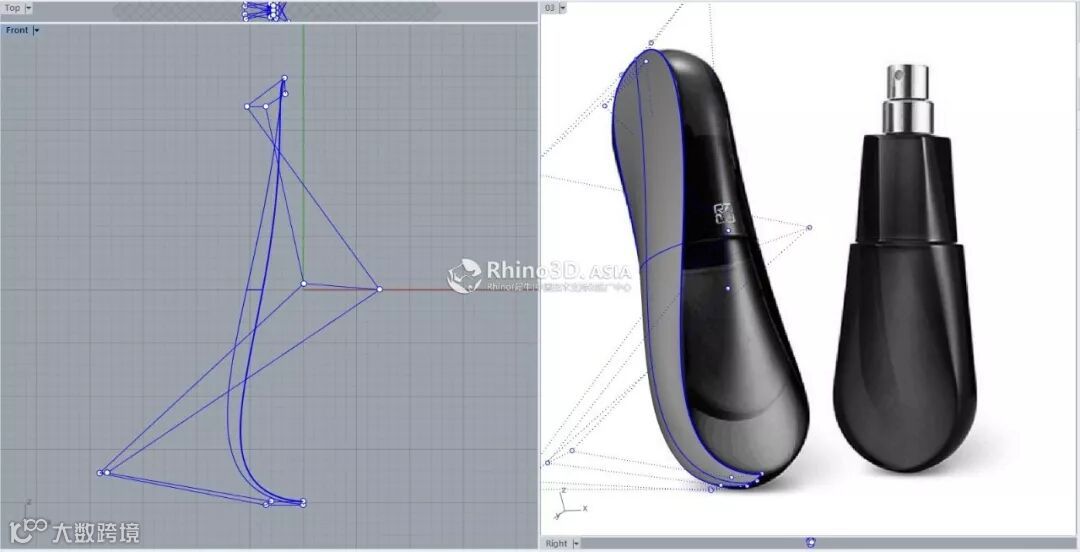

2.用紫色参考线混接一条五阶六点的曲线，在点确定前按住Shift点第二控制点对称整型一下。
可以发现点数不够模拟参考物的边线，编辑点也不在中点，对不上圆形轮廓线，将来不好做最简面。
3.果断升到六阶，其中之一的编辑点将会跑到中点，顺便也把顶视图的参考平面旋转个45度。 (之后有妙用)
4.仔细观察参考物的造型，可以发现它是两个相同的面拼成的，所以我们只要在现阶段维持这条线两边旋转对称，将来做面自然会拼接上。
因面自身对称，我拆成四个面做
5.调点中维持旋转对称的方法就是，每次整型都选上对偶的点进行二轴缩放和沿参考平面轴侧移动。(利用操作轴/对正模式选参考平面) 接下来就是调点，须注意将特征曲线逼近之前的定位圆，开启历史纪录将曲线镜像方便套图。(两两曲线间记得要G1连续)
6.以原点为圆心，通过两条线最中间的编辑点画出圆弧， 重建成三阶四点曲线，讲究的话旋转对称后相切匹配。(注意对称性)

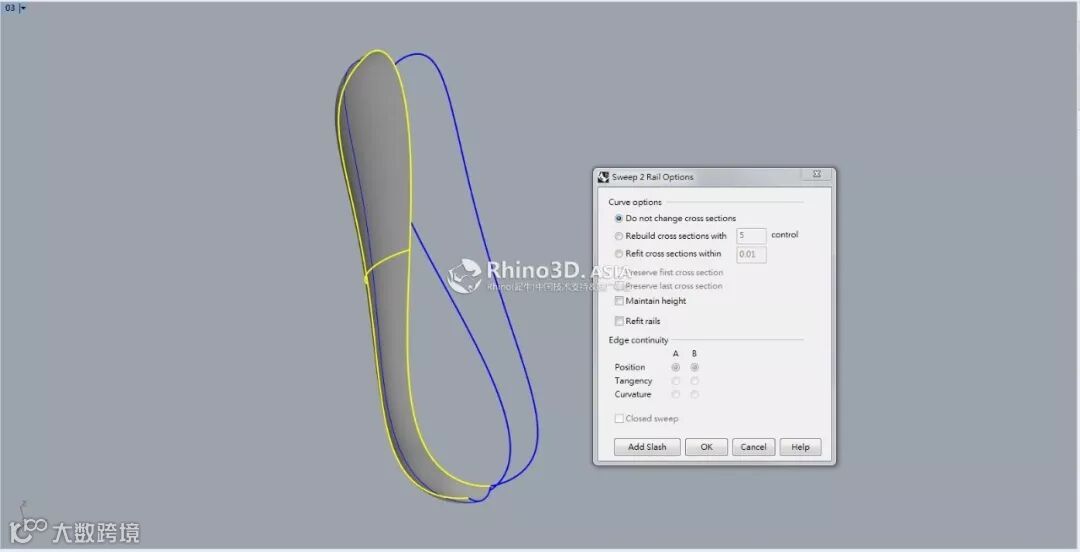

7.双轨，可以最简，因为轮廓线通过两个轨道的对应编辑点。

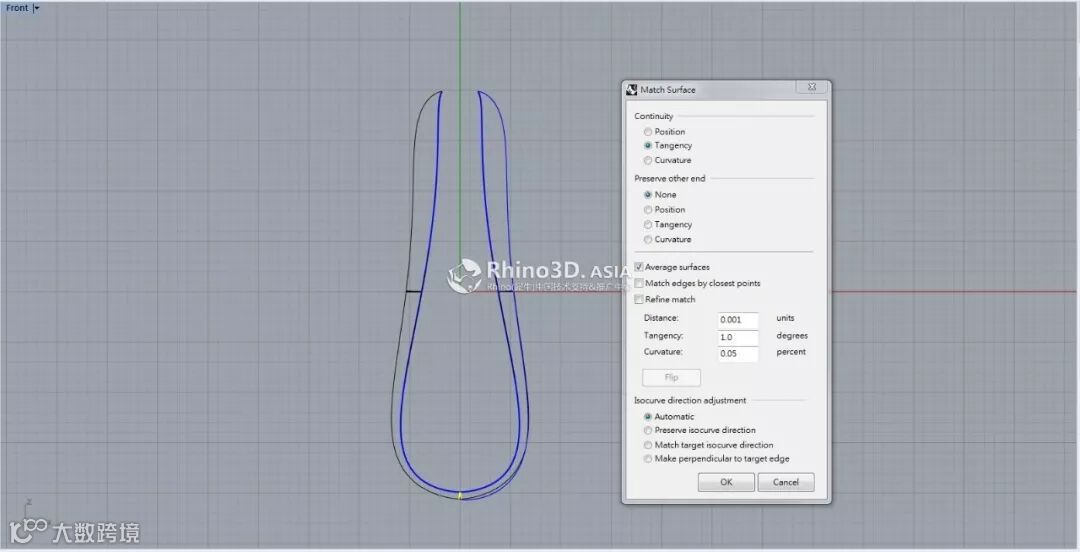

8.镜像，匹配。
9.调点

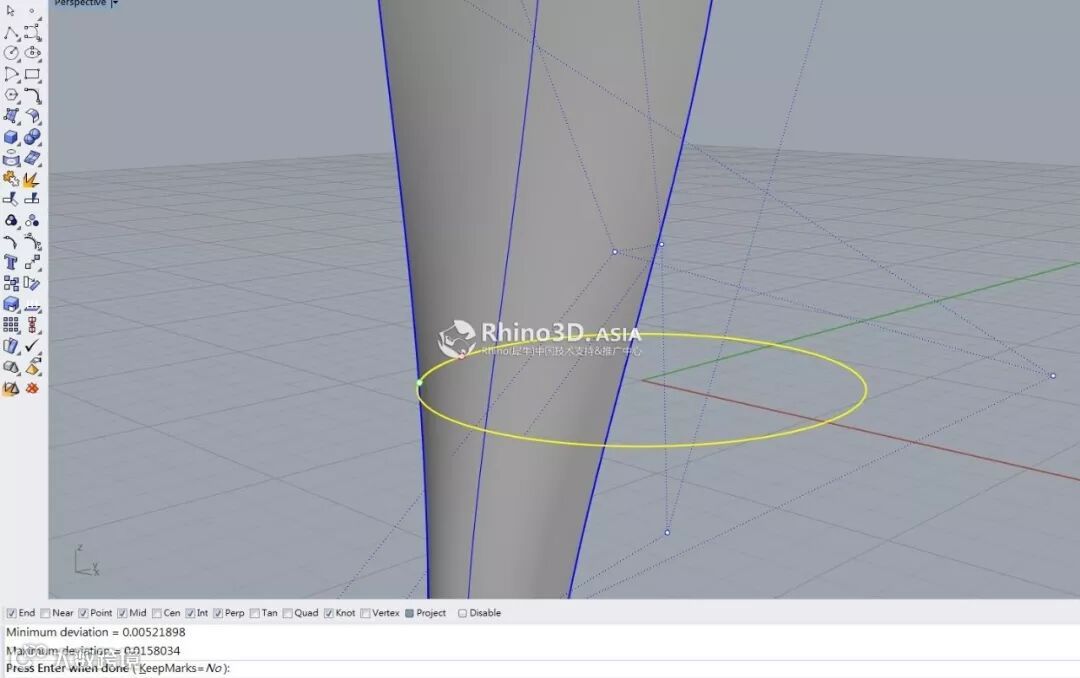

10.利用调点逼近参考圆。(这里只是近似作法，要更准可能要拆成两个面，或抽出此曲面对应曲线编辑点上的ISO线连同之前做的三阶四点曲线双轨)

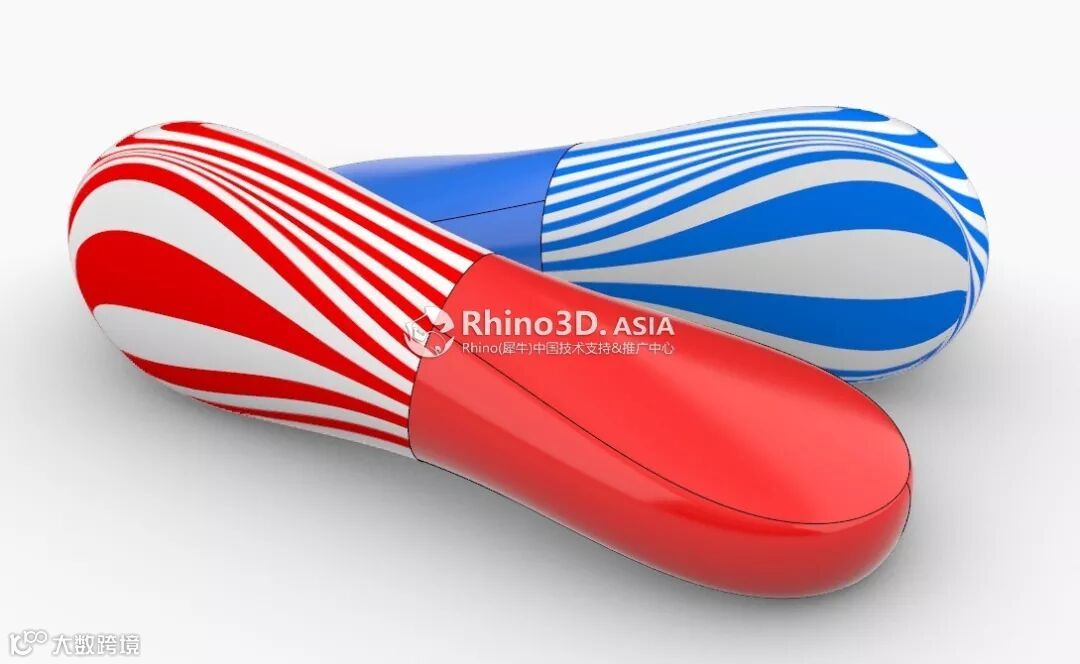

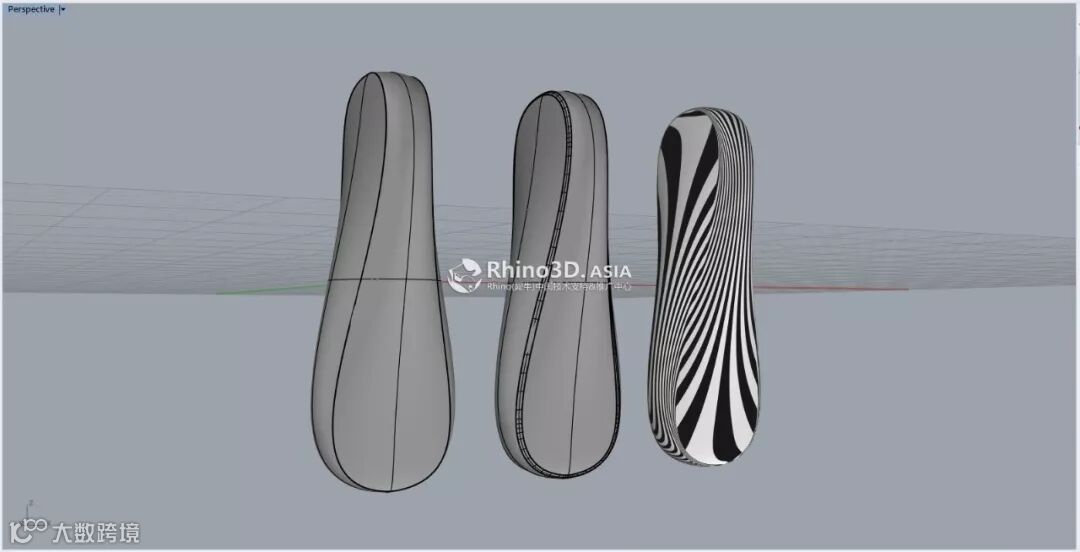

11.镜像做好的面，导角即成。

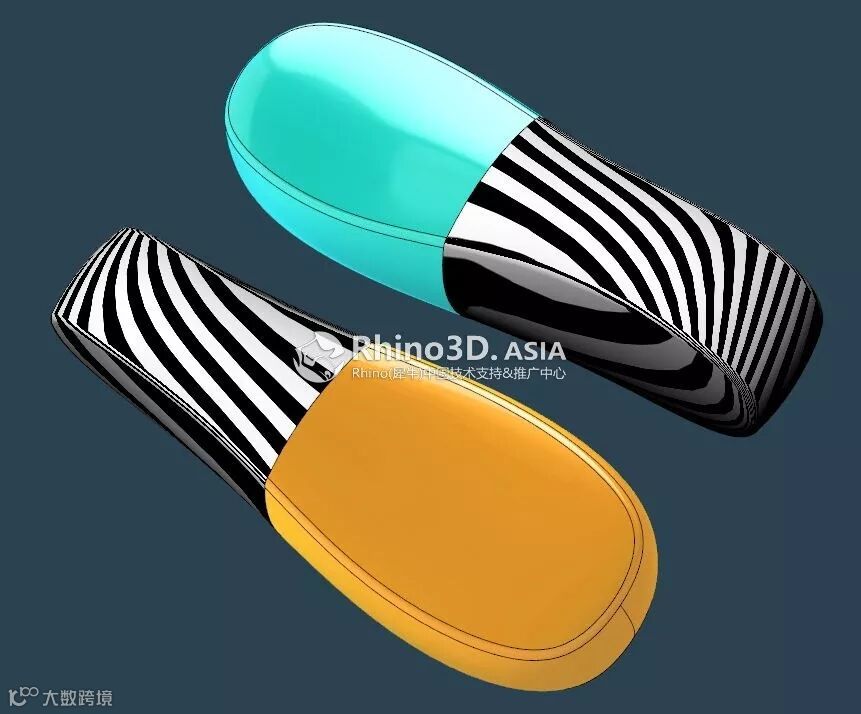

坛友卤鸽跟帖：
深蓝版主跟帖
坛友潜水的小鱼跟帖：
对套图感觉兴趣的小伙伴，可以观看我们的腾讯课堂“Rhino3D（犀牛）产品A级曲面建模课程（合集）”来学习

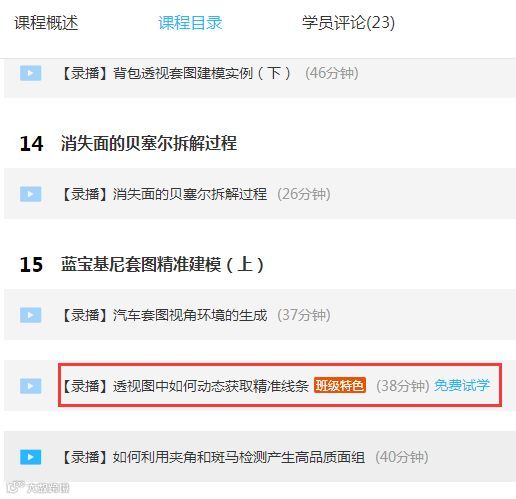

▲点击上图报名后在课程目录中观看免费试学章节
