这里将介绍三种主要的方式来分类与转移 Rhino 的几何图形至 Revit，越靠后的方式越会增加 BIM 模型的集成度，但也同时需要更多的提前规划，这三种模式分别为：

1. DirectShapes，这是最快转换模型的方法，不需要过多的组织，比较适合于竞赛或是方案设计阶段的演示，但不推荐用于设计方案深化与后期阶段；

2. 包含子类别的可加载族， 适合于模型中的独立图元或是由独立制造商订购与加工的图元，作为一个族的部分，这些对象既可以是一个大型项目图形的一部分，也可以额外拥有自己的图形；

3. 经由 Rhino 几何创建原生 Revit 图元，这是建立最终 Revit 图元的最好办法，Revit 原生图元能最好地匹配 Revit 的工作环境，这些原生图元可以脱离 Rhino.Inside.Revit 进行编辑。这个模式也会存在一些限制，不是所有几何物件都可以建立为 Revit 原生图元。

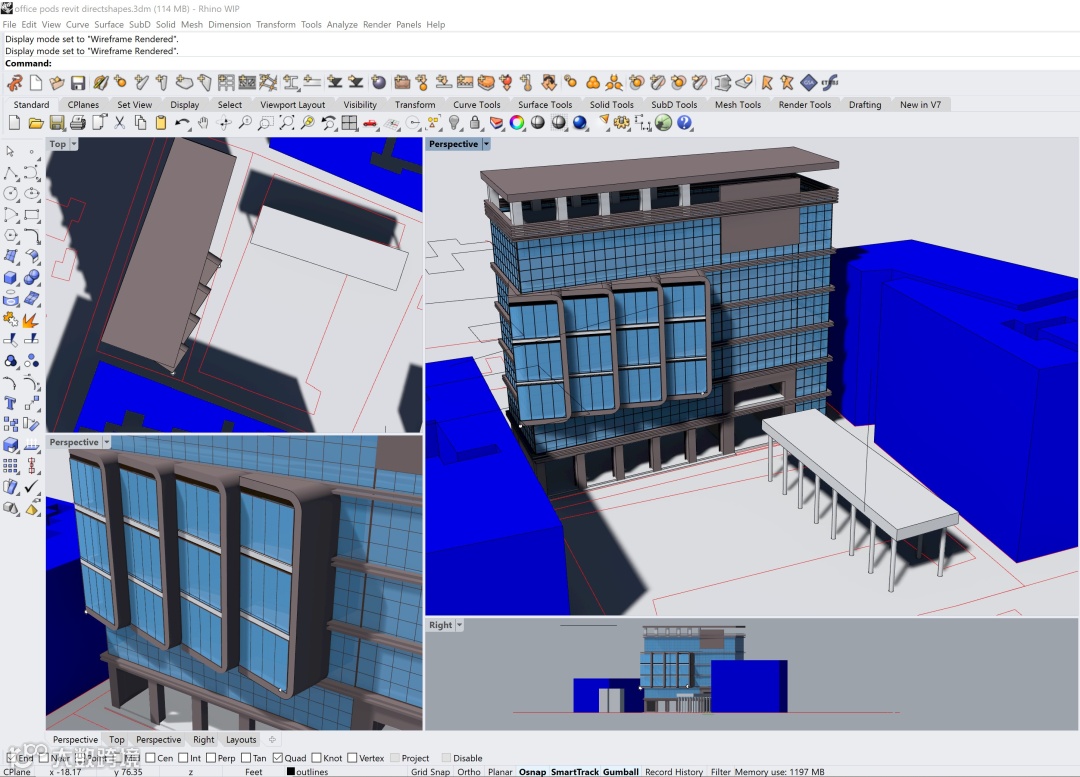

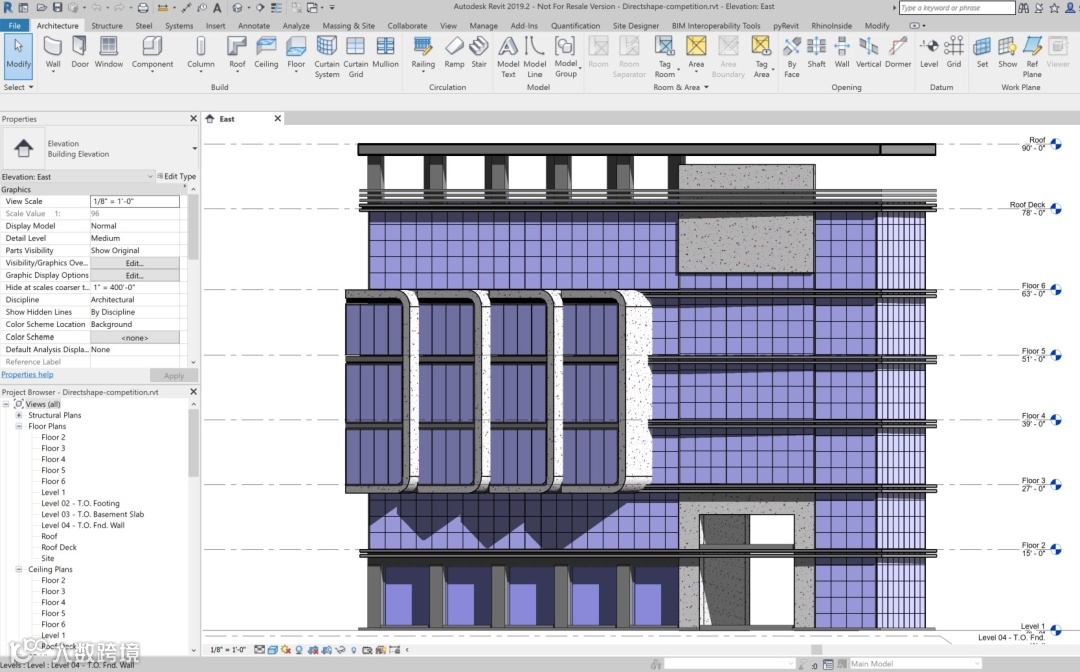

下图是 Rhino 模型使用 DirectShapes 模式快速在 Revit 中构建图形的一个竞赛模型：

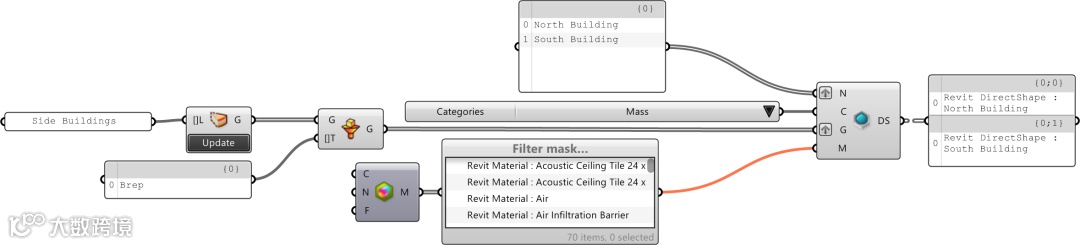

通过一个简单的 Grasshopper 脚本，就可以按照高度对物件进行归类：

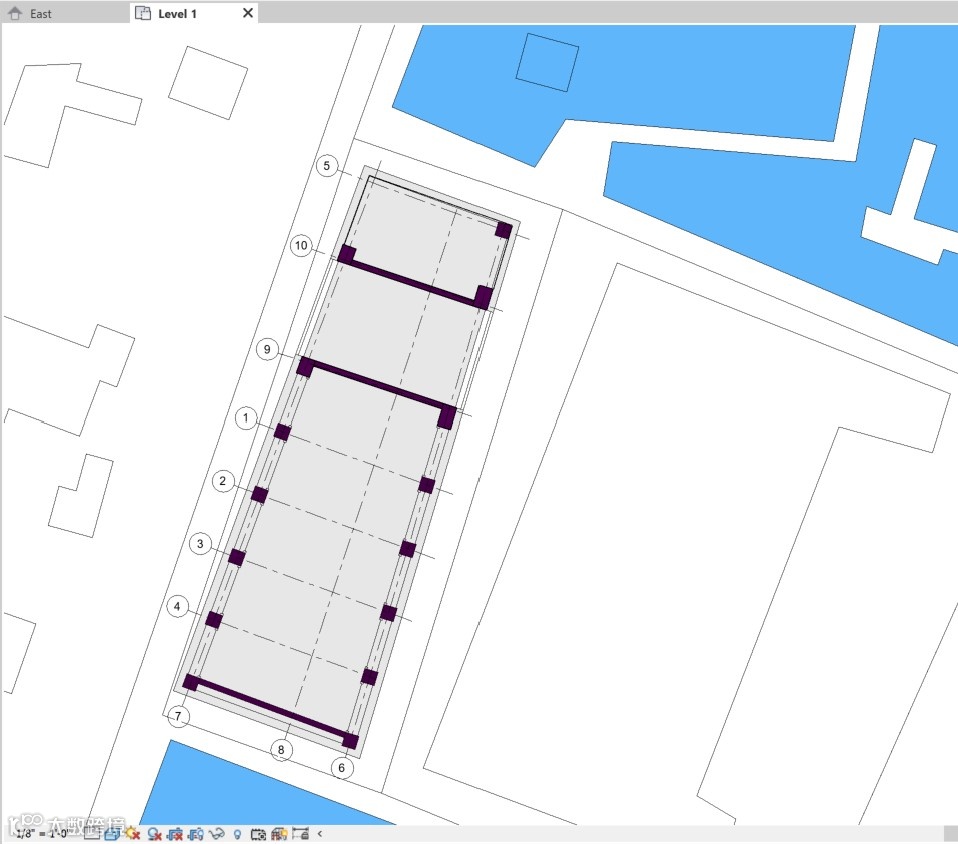

使用类别控制的方式来控制的平面图：

DirectShapes 是将 Rhino 模型最直接、最简单导入至 Revit 的方法，它也是建立通用的 Revit 图元，可以置于 Revit 模型中进行分类的非参数化图元，请注意它们都是非参数化的图元，Revit 并不知道它是如何建立，因此它也无法与其他原生图元进行交互。例如 Revit 原生的墙体无法延伸至 DirectShapes 转换的图元。

关于 Rhino 和 Revit 之间快速绘图的工作流程，请参考以下视频：

DirectShapes 可以放置在任何级别的类别，可以通过对象样式来控制图形与材料：

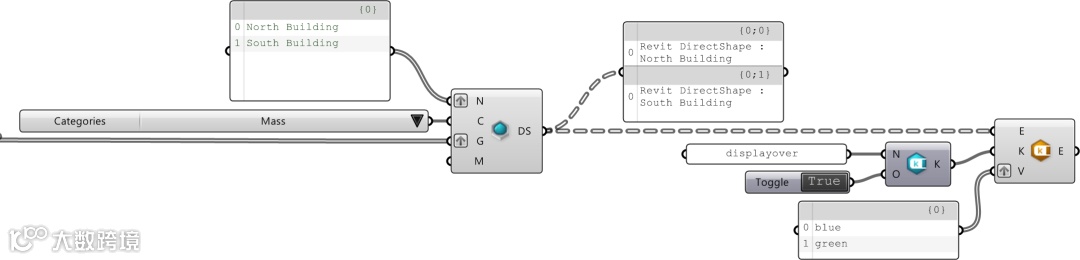

对于类别内图元之间的附加图形控制，可以使用自定义参数值的基于规则的视图筛选，DirectShapes 不能直接放于子类别，但可以通过输入的方式将源几何导入族内且可以进一步进行子类别归纳（后面的章节会详细介绍）：

Rhino 对象以表单的形式插入 Revit 的一个族，且允许作为一个对象插入多个实例也可以指派子类别，您可以使用子类别的方式来控制其顶级类别中某个族部分的可见性和图形。

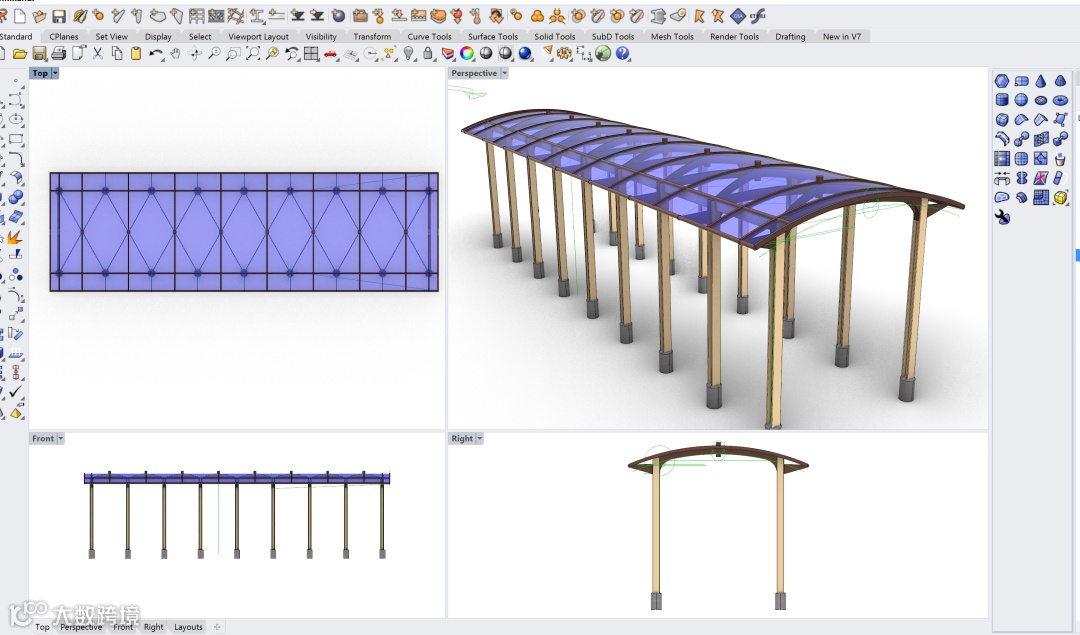

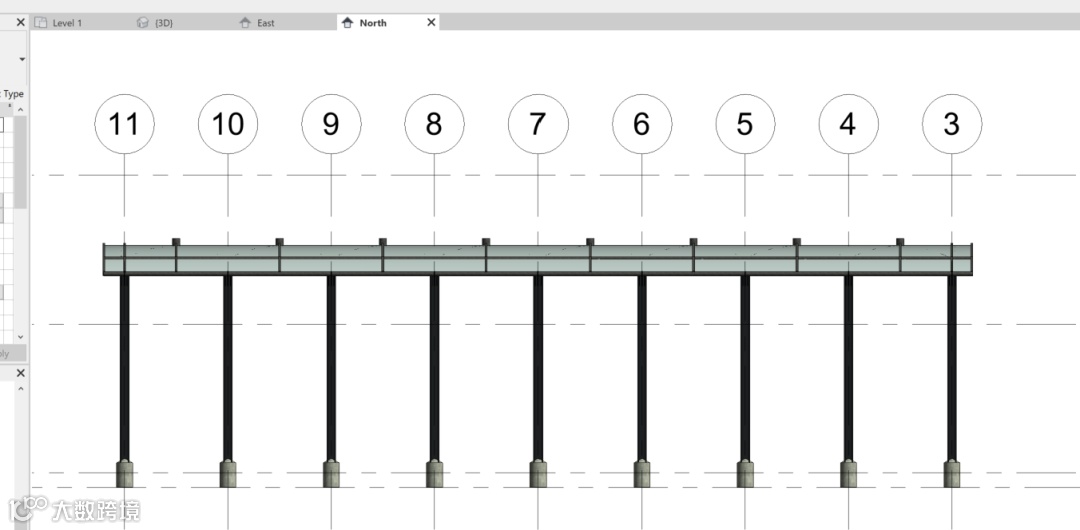

例如这里有一个范例，在 Rhino 中完成的一个走廊天蓬，这个结构件将由专业的建造商来承建。小的地基会在现场浇灌，其他的人行道将在上面组装。因此地基是族的一部分，而结构的其他部分是另外一个族的部分。

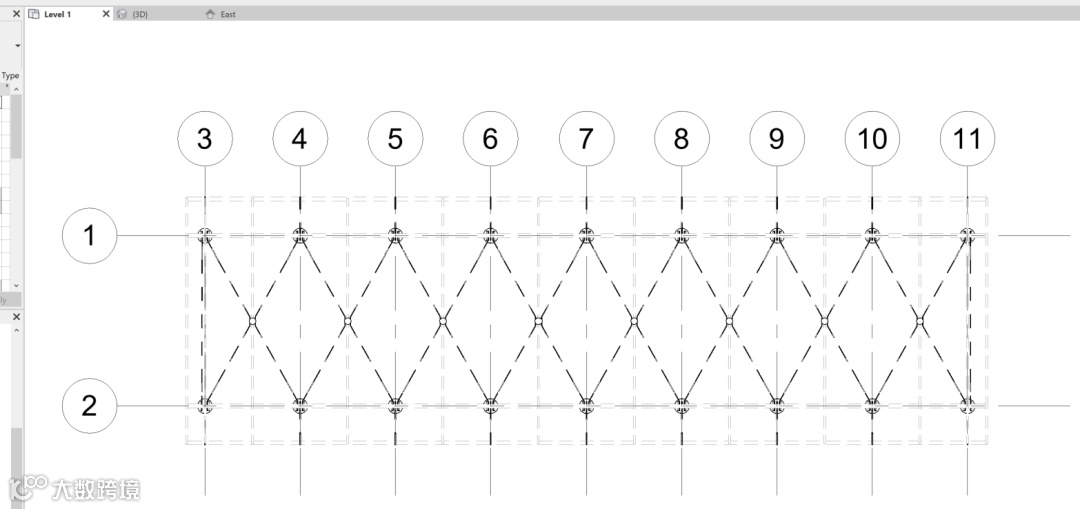

可以以自动转换的方式将 Rhino 的图层映射为 Revit 中的子类别， 在 Revit 中可以以子类别与视图的方式来控制图层与材料：

关于如何创建子类别，请参考下面的视频教学：

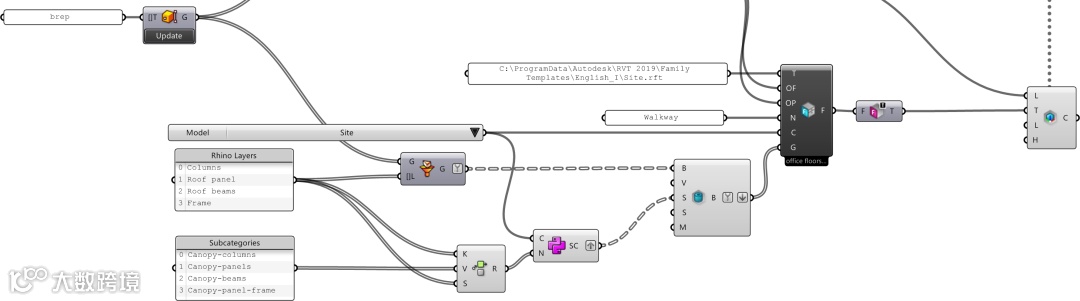

把对象送至 Family Creator 运算器之前请使用 Subcategory 运算器为其分配一个子类别：

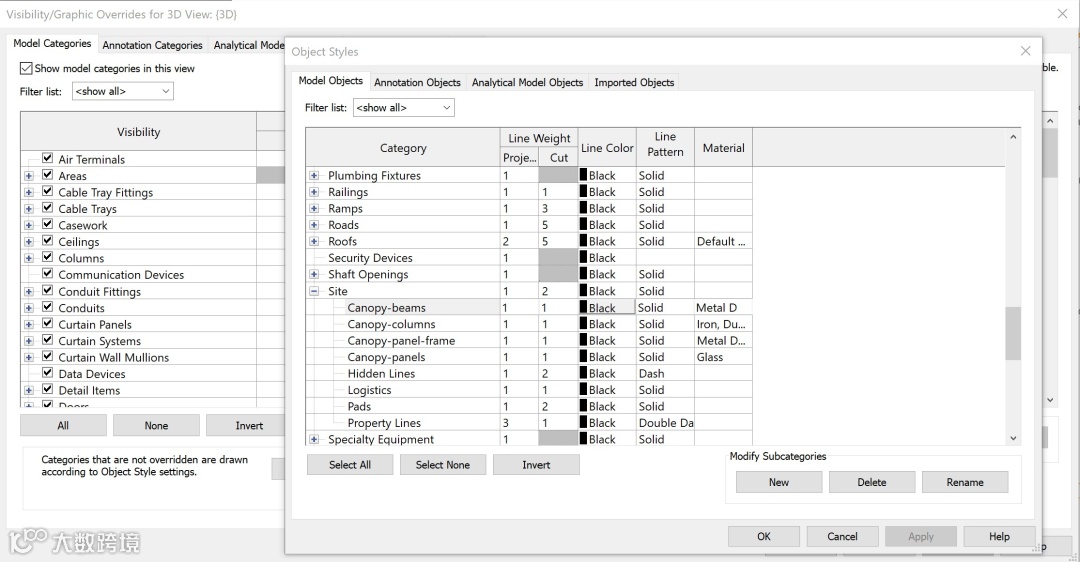

如果指定的子类别并不存在，Subcategory 运算器会建立一个新的子类别，子类别的属性可以在物件样式对话框中编辑：

此外，子类别也可以与基于规则的图形挑选工具一起使用以实现额外的图形控制。

使用内置的 Revit 系统族(例如墙、地板、天花板和屋顶)可能需要更费精力，但它能提供很多额外的帮助，原生图元的优点有很多，包括：

1. 能更好的集成项目的 BIM 模式，包括最大程度的图形控制、动态内建参数值，能像原生图元一样访问所有常见项目的标准 BIM 参数；

2. 图元可以脱离 Rhino.Inside.Revit 进行编辑，也可以对其附加其他的尺寸，这些图元也可以托管其他的图元；

3. 便于与其他非 Rhino.Inside.Revit 用户交流，他们并不会意识到这些图元是基于 Rhino.Inside.Revit 所建立。

关于如何利用Rhino.Inside.Revit 来建立原生的楼层、地面、立柱与幕墙面板等内容，请参考以下视频：
