Rhino.Inside®.Revit 中文手册103-1：文档
为了方便中文用户更好地体验 Rhino.Inside®.Revit，我们在 Rhino3D 中文讨论区更新了 Rhino.Inside®.Revit 中文手册的相关内容，您可以浏览访问以下链接进行系统化学习：
Rhino.Inside®.Revit 中文手册101介绍了学习的必备内容；Rhino.Inside®.Revit 中文手册102用来创建原生图元的 Grasshopper 专用运算器；本阶段更新的 Rhino.Inside®.Revit 中文手册103主要讲解文档、容器和设置。本节主要讲解 Rhino.Inside®.Revit 中的文档。
1.草 图
1

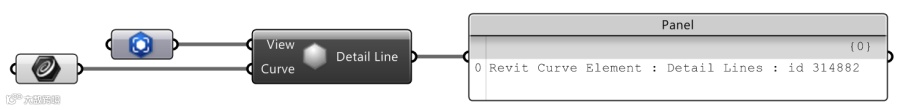

创建详图线
●
使用
Add Detail Line 运算器来创建一条详图线，输入端 View 接入一个您准备创建详图线图元的视图，然后选择输入一条开发的线条作为输入即可。
2

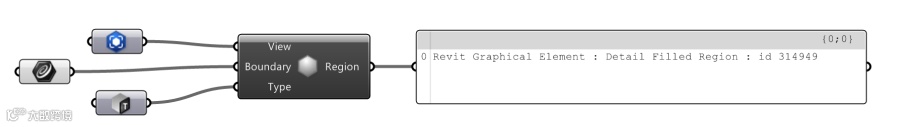

新增区域
●
使用
Add Region 运算器可以创建一个区域，通过 View 参数选择你准备创建区域的视图，且输入配置文件至 Type，请注意轮廓必须是水平且共平面的封闭平面。
3
创建文字
●
借助

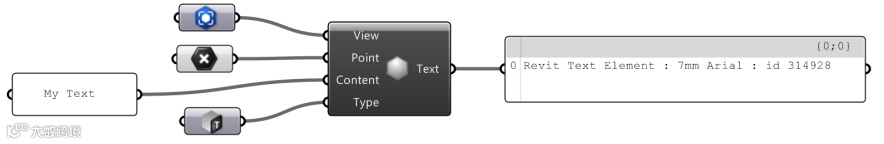

Add Text 运算器可以增加文本，使用 View 参数选择您准备放置文本图元的视窗，然后将适当的内容输入至 Conten 输入即可。
4
尺寸标注
●
API
在 Revit 中使用 DB.Dimension 来表达所有类型的尺寸标注， Rhino.Inside.Revit 中使用
Dimension 参数来表达一个尺寸标注。
使用

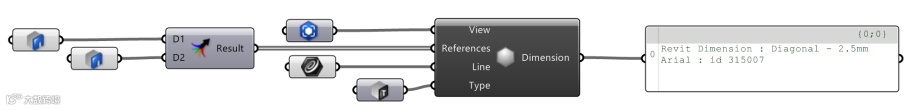

Add Linear Dimension 运算器为给出的参考物件进行长度尺寸标注， 也可以选择一条直线来放置尺寸标注。

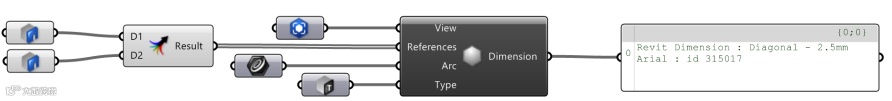

使用
Add Angular Dimension 运算器为给出的参考物件进行角度尺寸标准，可以选择一个圆弧来放置标注。
2.图 纸
1

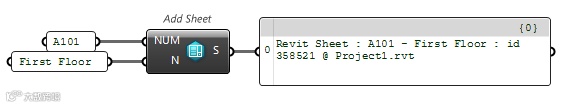

创建图纸
●
使用
Add Sheet 运算器可以在项目中创建图纸。
2

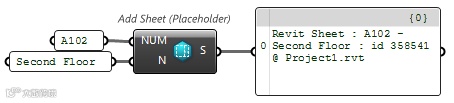

创建图纸（占位符）
●
使用
Add Sheet (Placeholder) 将占位符表添加至图纸列表。
3

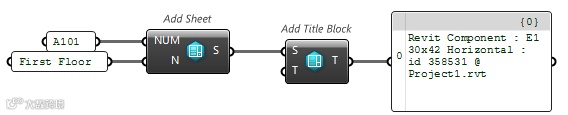

创建标题栏
●
使用
Add Title Block 运算器在项目中创建标题栏。
4

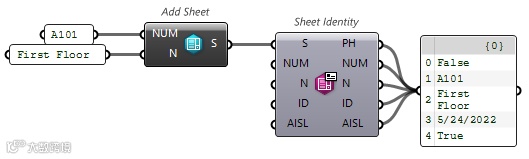

图纸识别
●
使用
Sheet Identity 运算器可以获取图纸的相关信息。
3.视 图
1
查询视图
●
使用
Query Views 运算器可以查询项目中所有的视图。
2
查询视图类型
●
使用
Query View Types 运算器可以查询项目中视图类型。
3
当前图形视图
●
使用
Active Graphical View 运算器可以查询当前的图形视图。
4
视图识别
●
使用

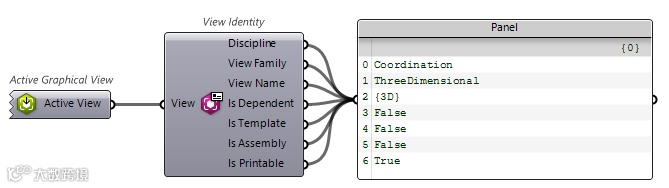

View Identity 运算器可以查看一个视图的详细数据。
5
查看剖面框
●
使用

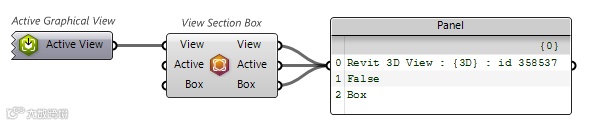

View Section Box 运算器可以查看一个输入视图中的剖面框
6
查看范围
●
使用

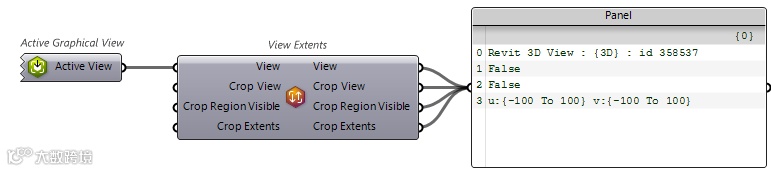

View Extents 运算器可以用来查看视图范围。
7
增加关联视图
●
在项目中使用

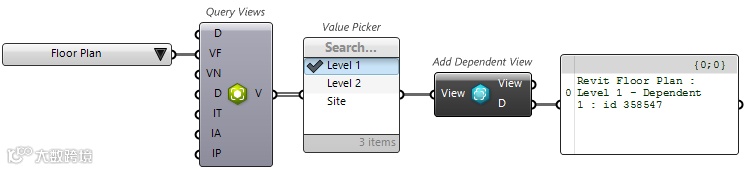

Add Dependent View运算器来增加一个关联视图。
8

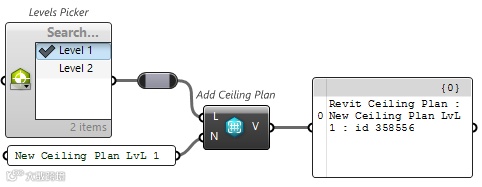

增加天花板示意图
●
在项目中使用
Add Ceiling Plan 运算器来增加一个天花板示意图。
9
增加结构示意图
●
项目中使用

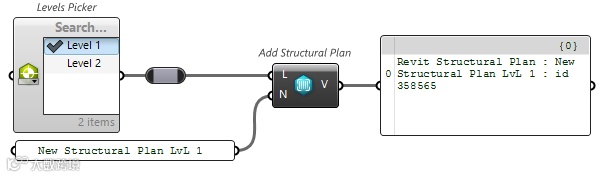

Add Structural Plan 运算器来增加一个结构示意图。
10

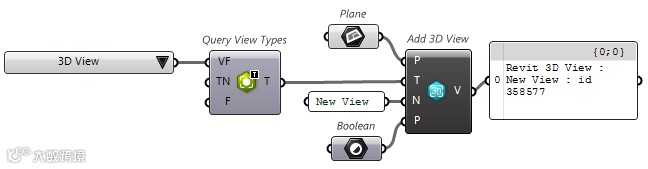

增加三维图
●
项目中使用
Add 3D View 运算器来增加一个三维图。
11
增加平面图
●
项目中使用
Add Floor Plan 运算器来增加平面图。
4.明细表与报告
1
查询明细表
●
API
在 Revit 的API 中明细表是一种视图 (DB.View)类型，所以使用 DB.ViewSchedule 来表达，明细表有不同的呈现方式，它们并不是以图形方式显示图元，而是根据进度设置，以电子表格样式列出图元及其属性。在 Rhino.Inside.Revit 中使用
View 运算器来表达所有类型视图。
2
查询明细表类型
●

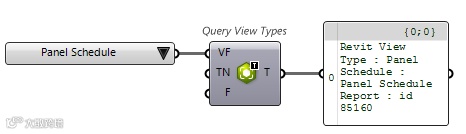

因为明细表其实是视图，所以我们可以使用与视图相同的流程来查询项目中的明细表类型。

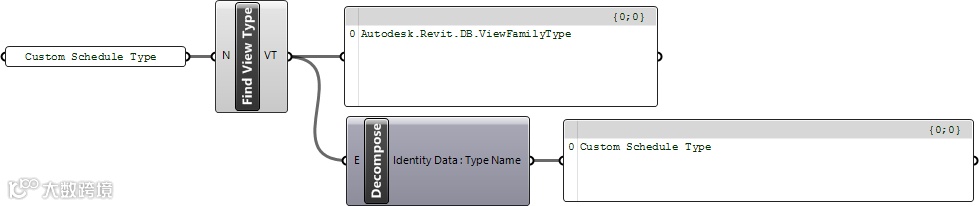

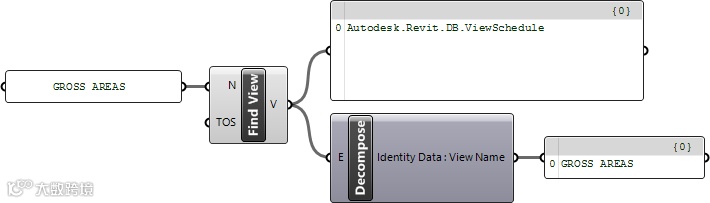

● 查找指定明细表类型
●

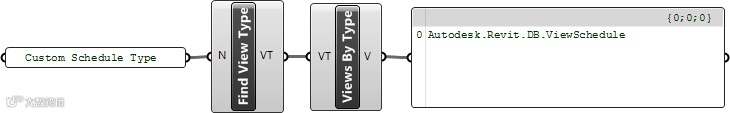

● 以类型筛选明细表
●

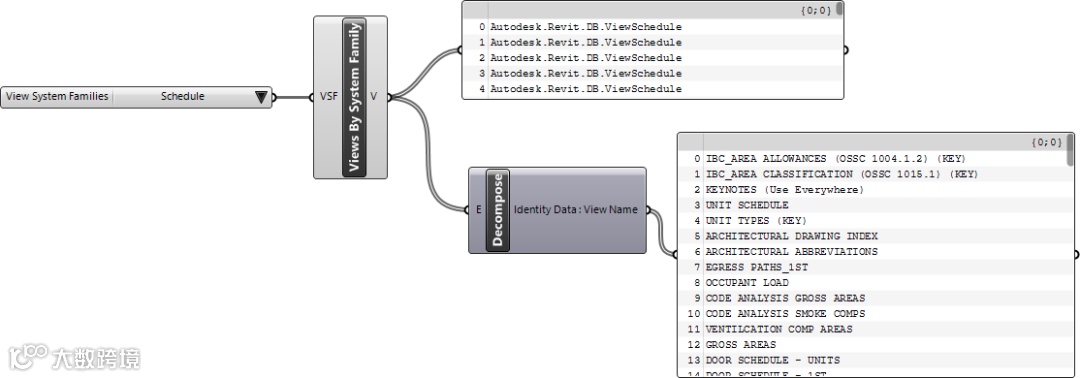

● 查找指定明细表
●
