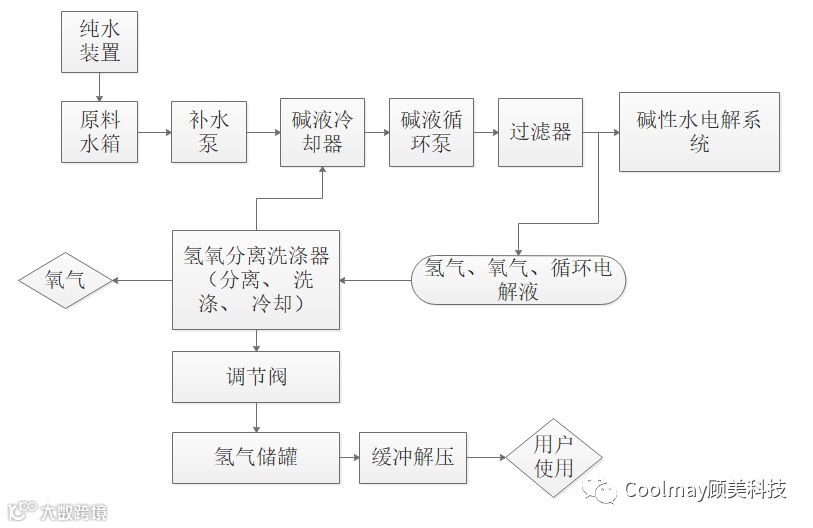

氢气是一种高效、清洁的新型能源，加大氢气的制取以替代各种不可再生资源消耗，有利于推进我国化工领域清洁化生产与发展。由于氢气具有易燃易爆炸的特点，因此采用PLC控制系统是确保安全稳定生产、减员增效、降低操作人员劳动强度的必由之路。

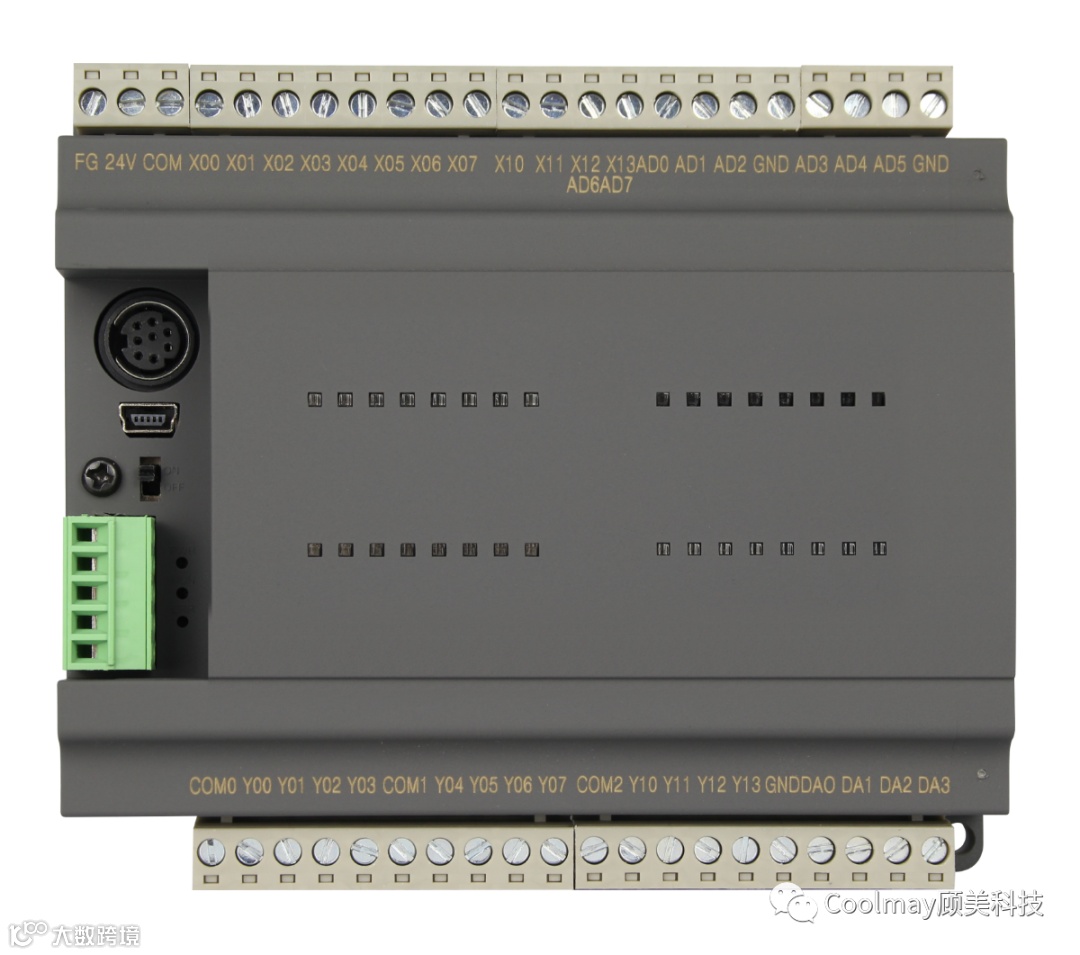

型号释义：

1.电源采用DC 24V输入供电；

2.PLC开关量输入支持NPN型，模拟量输入有K型热电偶以及4-20mA电流信号；

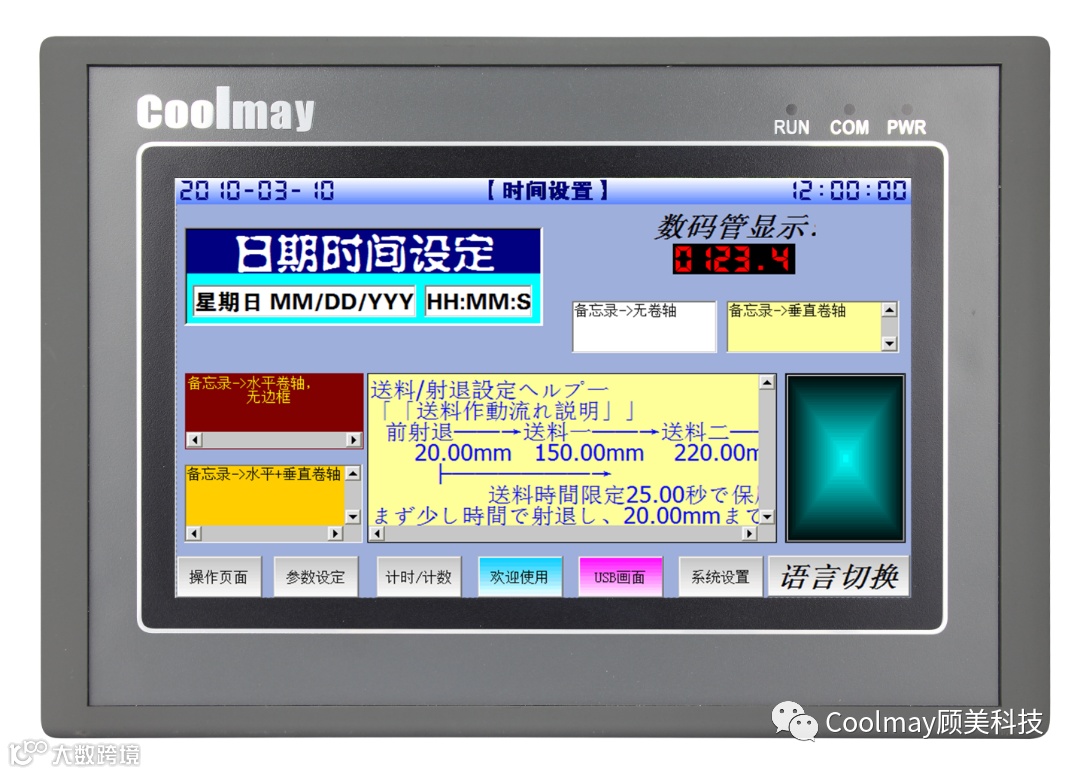

3.触摸屏常规7寸大屏可视化程度高。

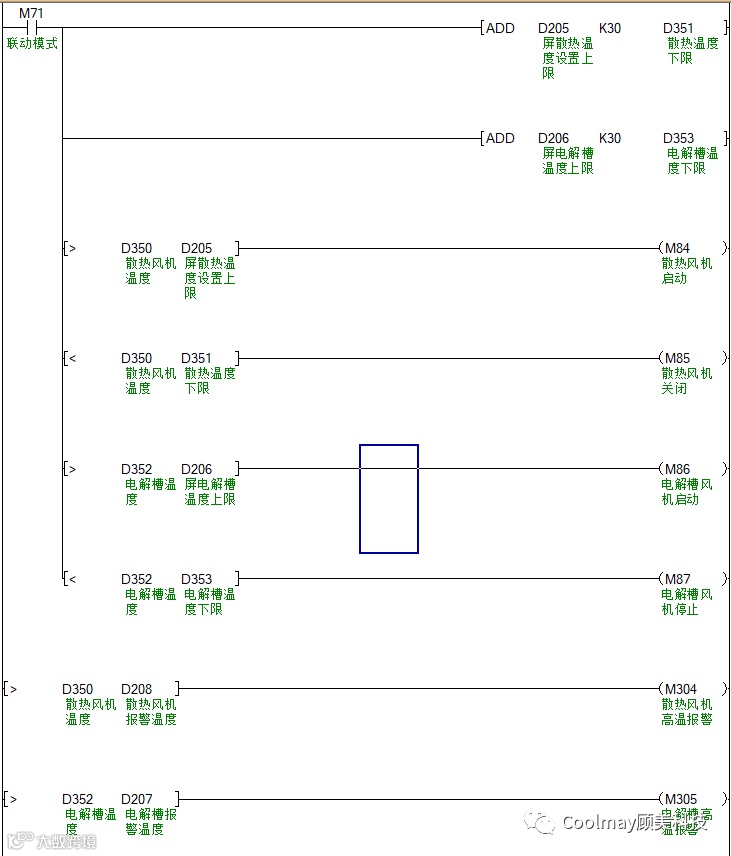

单动模式下可实现电解槽、水箱水机、散热风机单独启动和停止，整个控制系统可以通过CAN通讯接口与电源模块进行通讯，当压力大于最大限度时（二级保护由机械压力开关空控制，其中开关量为常闭，停止工作并有报警提示，当开关量为常开触点时启动电源工作），在电解水的过程中，当电压恒定时，通过并联IGBT电源模块的个数来调节电解功率的大小，IGBT电源模块在启动的过程中要有延迟。

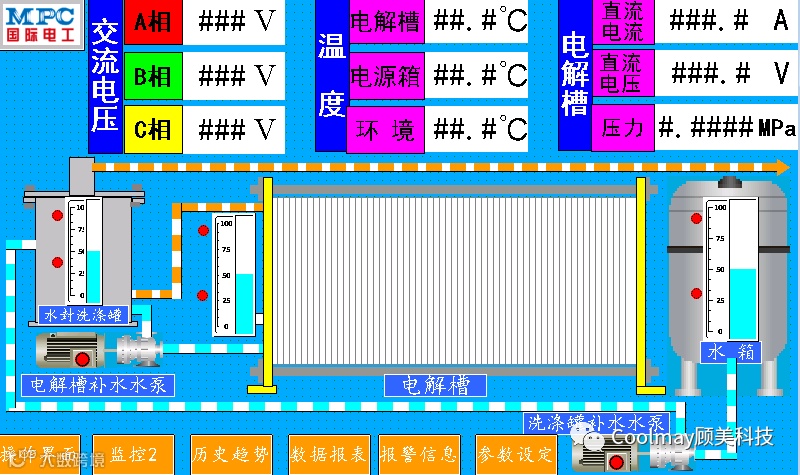

进入监控画面1之后，交流输入电压ABC三相分别是表示四个电源模块的平均电压值，在这个控制系统中输入交流电压是恒定不变的，通过整流转成输出200V的直流电，输出电流最大是100A 。

监控画面2主要是用来设置4个电源模的电压值，在整个控制的过程中会用到PID调节，PID调节总电流，通过CAN通讯来启用对应的电源模块。

操作画面3主要通过触摸屏来控制电源的启动停止，电解槽水机的启动，以及启动PID等。
