案例分享 | 顾美PLC一体机在锁芯装配机上的应用

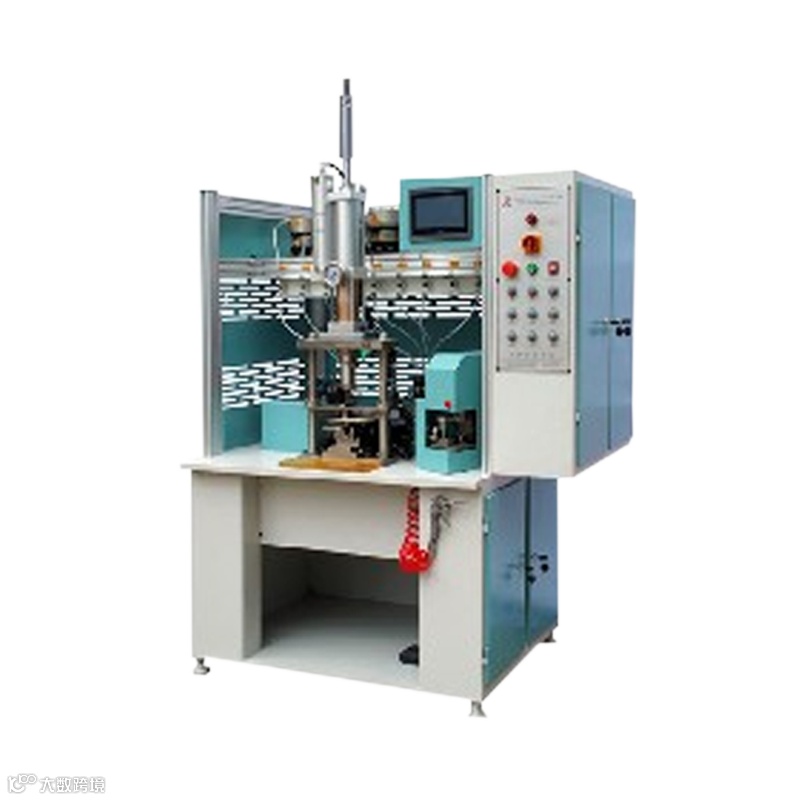

锁芯装配机自动识别钥匙牙花，用于各种锁芯自动配送弹子、平头弹子、弹簧、封门一次性自动装配成型。采用触摸屏显示和PLC控制系统、伺服电机、气动原件为执行元件，同时配备大量高精度检测，保证设备高效、高精度、低故障特点。

锁芯作为锁具的核心部件，广泛应用于门窗、汽车、家具等日常生活用品当中，随着人们对其安全性能要求的提高，生产商对锁芯的装配制造也提出了更高的要求，目前的锁芯的组装制造通常都是人工或半人工的方式完成，依靠人工识别钥匙密钥进行装配，装入弹簧及相应的弹珠来完成或者手工结合半自动设备完成，这样的方式组装效率低，人工劳动强度大,产品质量难以保证，容易产生错装，漏装的现象。

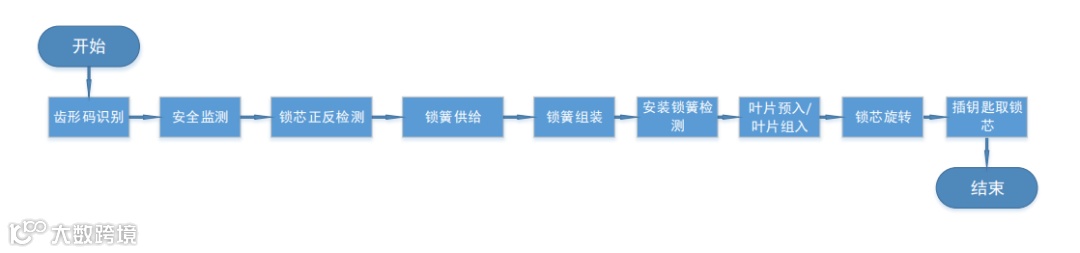

项目软件部分主要由运行画面、系统及参数画面、编码分配和参数、弹簧检测和步进等画面组成。该装配机能够在一台机器上完成锁芯从弹子、弹簧装配到封子密封的整套流程，综合性十分高且大大增加了锁芯装配的效率。根据客户的外围硬件种类及控制对象，选择型号为：QM3G-70FH-32MT。

矩形色块

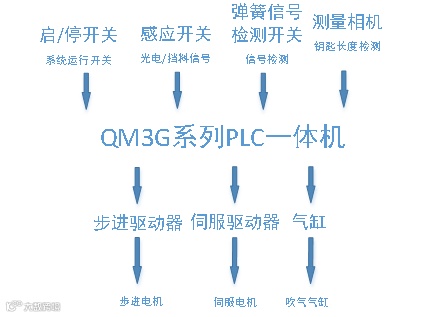

1、采用CM15024电源模块提供直流24V输入供电；

2、采用32位真彩色7寸触控屏，色彩丰富，程序编写方便；

3、采用高灵敏度触摸屏，触控精准，轻松舒适的交互体验得以体现；

4、PLC输入采用无源漏型输入：

5、驱动伺服控制加工，开关量输出选择晶体管输出；

光电开关CM3GD30DN1

光电开关开感应回转盘原点信号传送给一体机，来控制程序的具体操作。

步进驱动器CV422

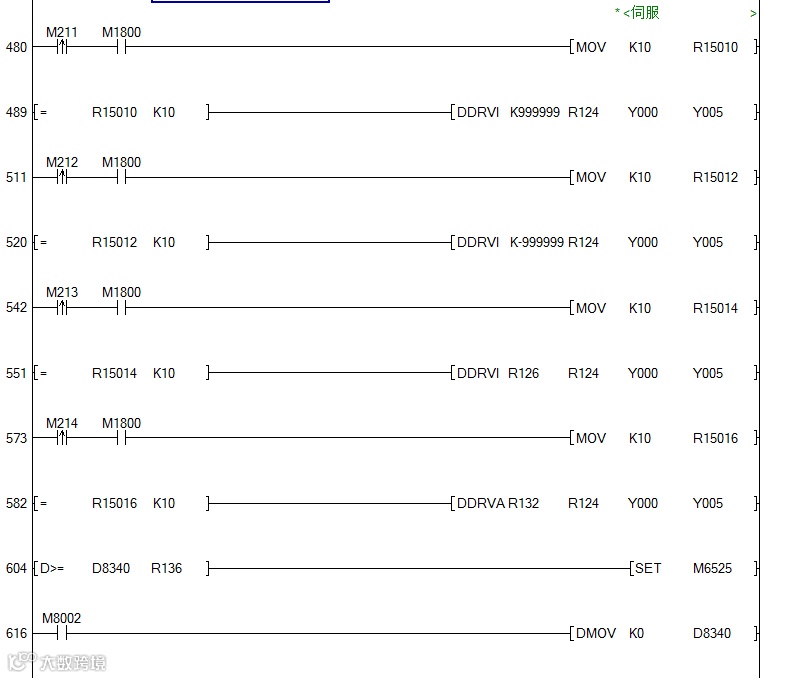

采用定位指令控制步进驱动器驱动运行控制装配锁芯的速度，最多可带8个。

步进电机CV42HB40-01

两相步进电机，带动各种锁芯自动配送弹子和弹簧等机构。

锁芯装配机控制系统，稳定的加工品质以及方便的操作流程，是顾美科技产品高性能的表现。在锁芯装配机加工控制流程中，离不开顾美PLC强大的脉冲控制能力，用户得以在加工的每一环节都能感受国产品牌优秀的掌控力，得到用户的一致好评。

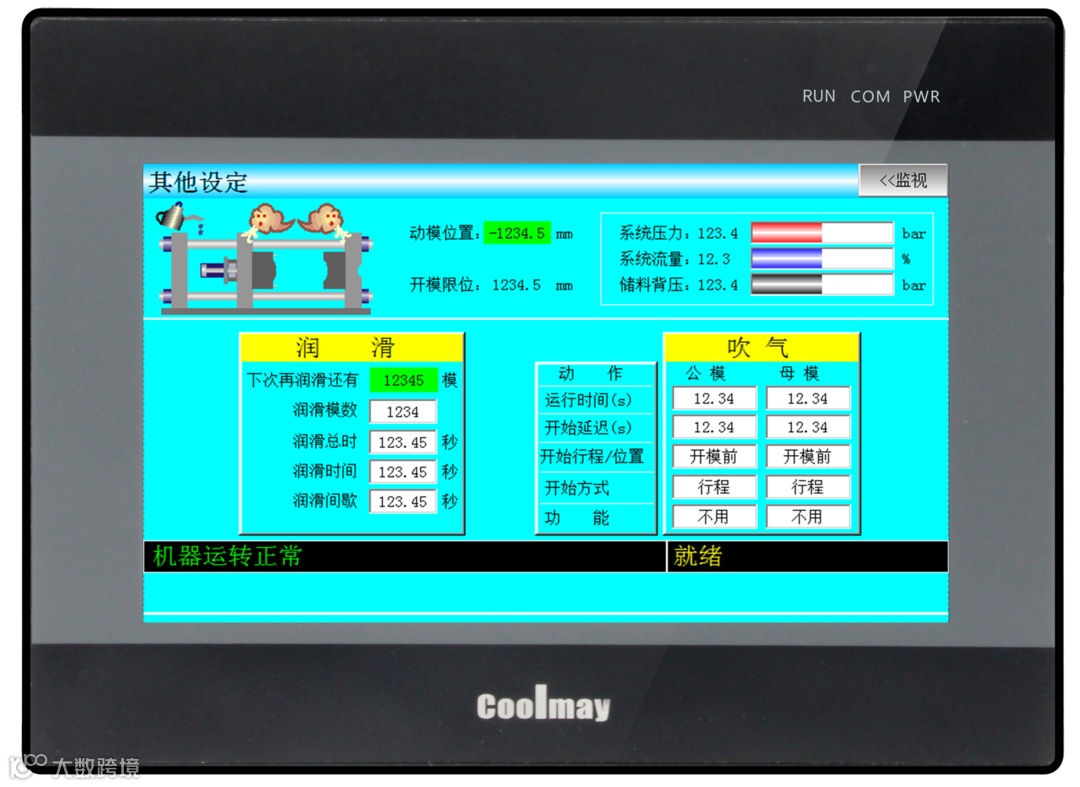

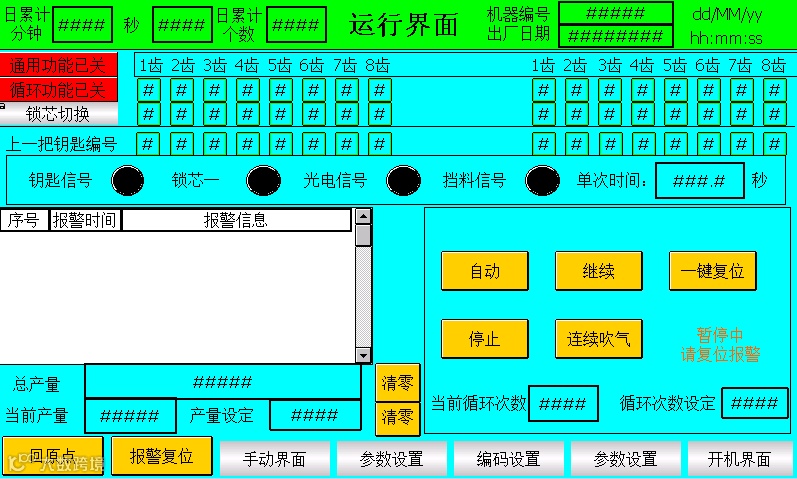

触摸屏程序
