在需要保证高可靠性的网络中，如果存在ISIS和OSPF共同部署的场景，为了能够实现路径的备份，需要将ISIS和OSPF进行互相引入，但是引入之后又会带来一系列的问题，例如次优路径和路由回馈等问题，今天来和大家一起探讨一下OSPF与ISIS双点双向路由引入所产生的问题，以及它们的解决方案。

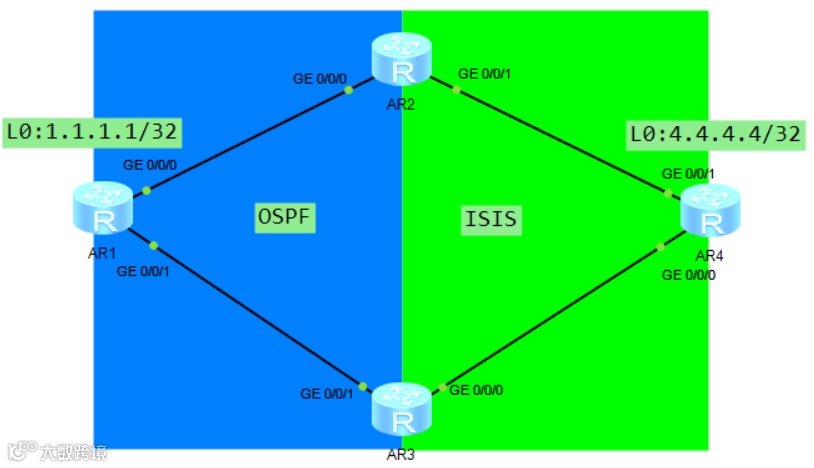

路由器的互联网段为10.1.x.0/24，x表示路由器的编号的组合。互联地址为10.1.x.y，y表示路由器编号。例如R1和R2的互联网段为10.1.12.0/24，R1的G0/0/0接口地址为10.1.12.1/24
OSPF引入到ISIS的次优路径
-
次优路径诞生原因
在R1上将1.1.1.1/32的路由通过路由引入的方式引入到OSPF区域0中，此时R2和R3会产生一条OSPF优先级数值为150的1.1.1.1/32的外部路由，此处以R2的路由表为例，如下图所示：
然后在R2将OSPF的路由引入到ISIS之后，由于ISIS只有一个优先级数值为15，所以R3会通过ISIS学习到一条优先级数值为15的1.1.1.1/32的ISIS路由，R3也会通过OSPF学习到一条优先级数值为150的1.1.1.1/32的OSPF外部路由。

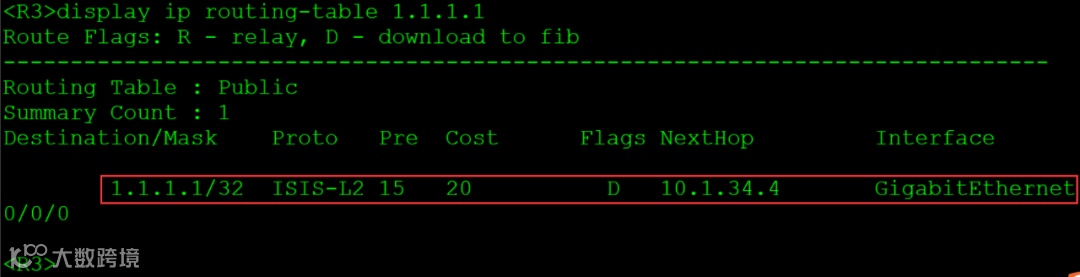

这会导致R3在访问1.1.1.1/32时通过ISIS区域访问，形成了次优路径，在R3上将OSPF引入到ISIS时，也会在R2产生同样的问题，在此处以R3的路由表为例，如下图所示：
次优路径解决方案
在R2和R3上修改外部路由优先级数值为12，使得R2和R3在访问1.1.1.1/32时优先通过OSPF进行访问，在此处以R3为例，如下图所示：

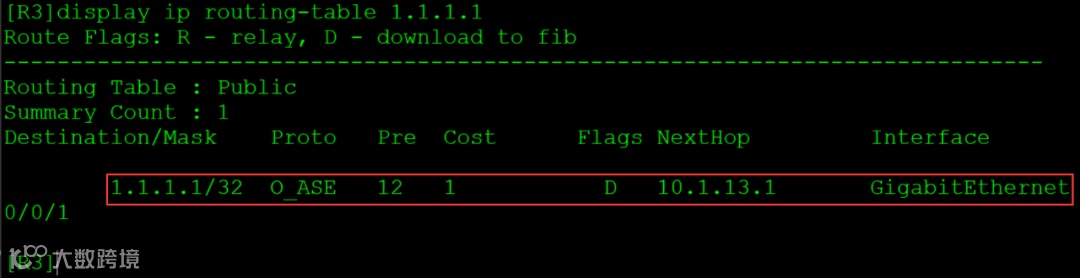

在修改完优先级数值之后，R3通过最优路径OSPF访问1.1.1.1/32，如下图所示：
ISIS引入到OSPF的次优路径和路由回馈
-
次优路径诞生原因

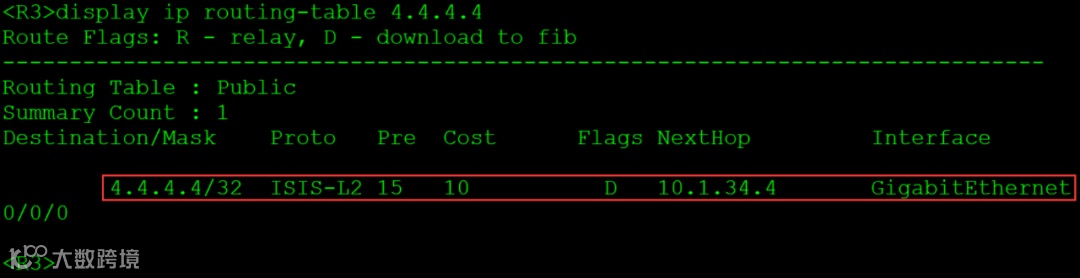

将R4的4.4.4.4/32宣告进入ISIS区域，此时R2和R3会产生一条优先级数值为15的ISIS路由4.4.4.4/32，在此处以R3为例，如下图所示：
在R3上将ISIS的路由引入到OSPF中，由于R2已经将OSPF的外部路由优先级数值改为12，所以此时R2会在OSPF区域通过R1学习到优先级数值为12的4.4.4.4/32的外部路由。

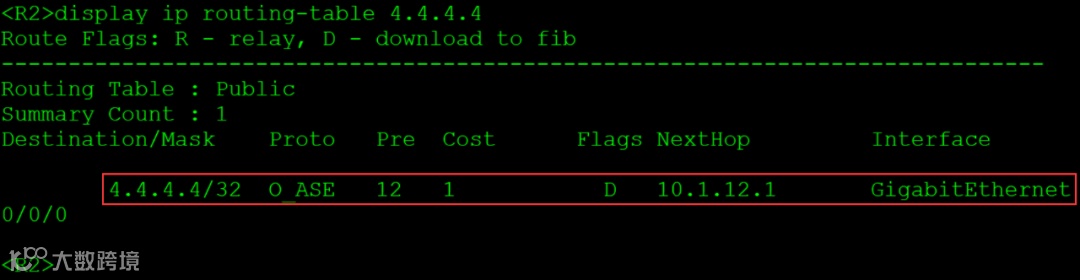

R2从R1学习到的OSPF外部路由优于R2从ISIS区域学习的4.4.4.4/32的路由，所以R2在访问4.4.4.4/32时会通过OSPF区域进行访问，形成了次优路径，R2的路由表如下图所示：

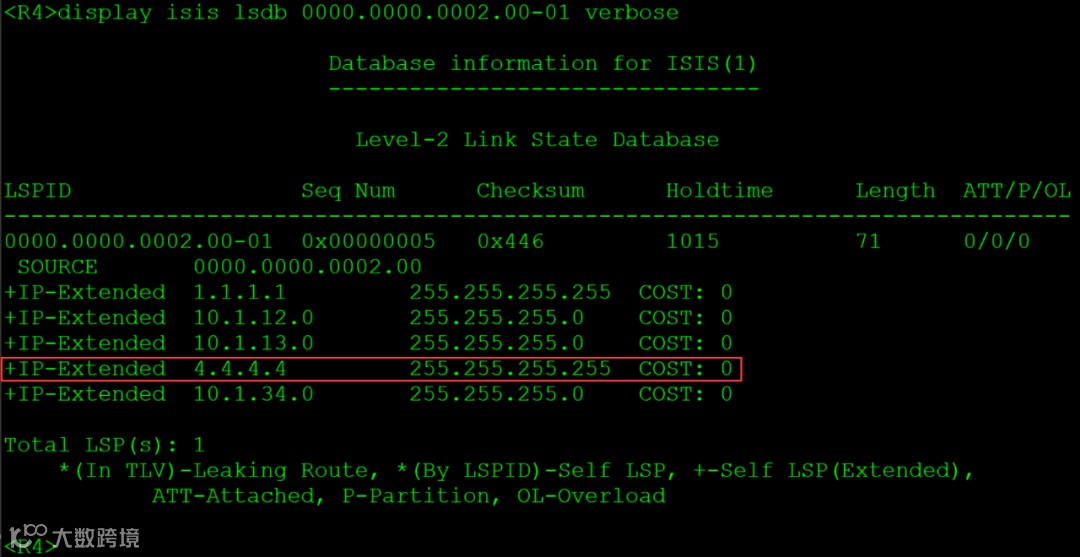

由于之前在R2将OSPF的路由引入到ISIS，所以4.4.4.4/32会再次引入到ISIS区域，R4会从R2学习到一条4.4.4.4/32的路由，形成了路由回馈，如下图所示：
解决方案
路由回馈解决方案
在R2上对于OSPF引入到ISIS的路由打tag 100的标签，然后在R3上将ISIS引入到OSPF时拒绝携带tag 100的路由进行引入，即从OSPF引入到ISIS的路由不会再引回到OSPF防止路由回馈。

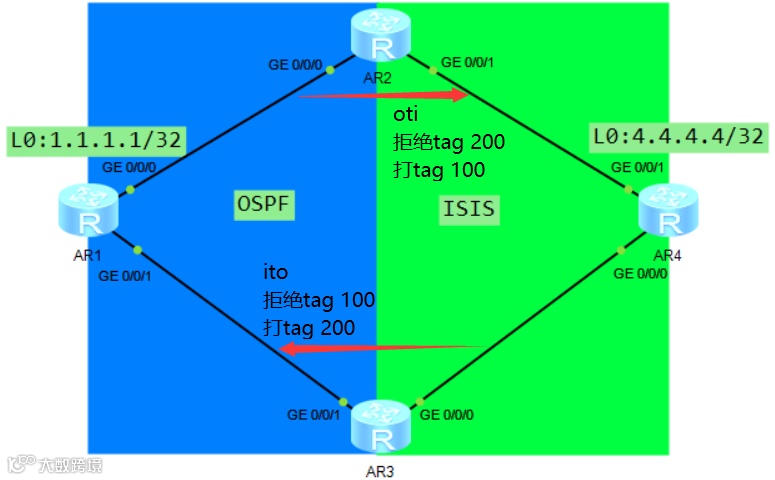

在R3上对于ISIS本区域的路由引入到OSPF时打上tag 200的标签，在R2上将OSPF引入到ISIS时拒绝tag 200的路由进行引入，即从ISIS引入到OSPF的路由不会再引回到ISIS防止路由回馈，如下图所示：

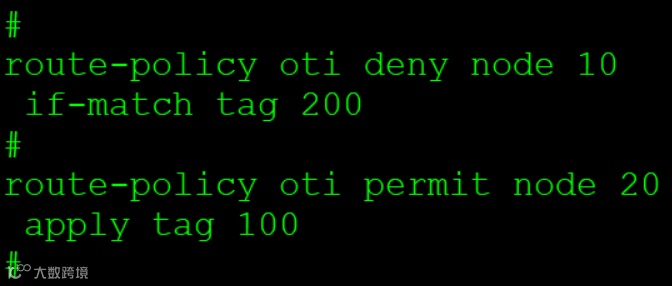

在R2上设置路由策略，将OSPF的路由引入到ISIS时，拒绝携带tag 200的路由引入，并将本身所属OSPF区域的路由引入到ISIS时打上tag 100的标签，路由策略如下图所示：
R2在进行OSPF引入到ISIS时调用该策略。

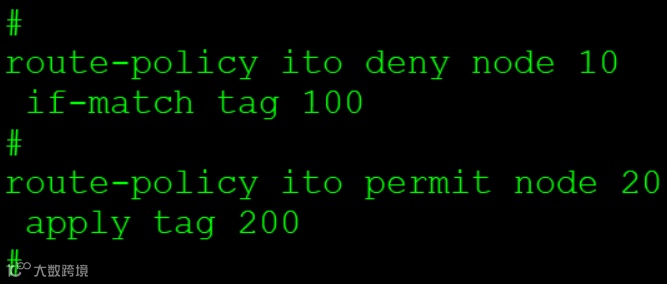

在R3上设置路由策略，将ISIS的路由引入到OSPF时，拒绝携带tag 100的路由引入，并将本身所属ISIS区域的路由引入到OSPF时打上tag 200的标签，路由策略如下图所示：
R3：
R3在ISIS引入OSPF时调用该策略
以上我们就完成了双点单向的路由引入。但是要完成双点双向路由引入还需在R3上将OSPF引入到ISIS的路由打上tag 300的标签，在R2上将ISIS引入到OSPF时拒绝携带tag 300的路由引入，即从OSPF引入到ISIS的路由不会再引回到OSPF防止路由回馈。

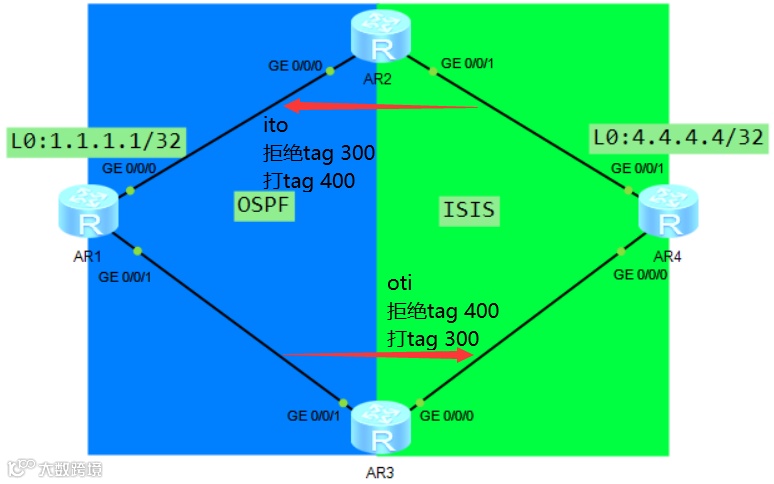

在R2上将ISIS引入到OSPF时打上tag 400的标签，在R3上将OSPF引入到ISIS时拒绝携带tag 400的路由引入，即从ISIS引入到OSPF的路由不会再引回到ISIS防止路由回馈，如下图所示。操作和之前的方式类似，在此不做过多赘述。
次优路径解决方案
由于在解决路由回馈问题时，R3在进行ISIS引入到OSPF时，将本属于ISIS区域的路由打上了tag 200的标签。
所以我们可以在R2上设置名称为“pre”路由策略针对携带tag 200标签的路由，在引入到OSPF之后形成的外部路由的优先级数值改为160。

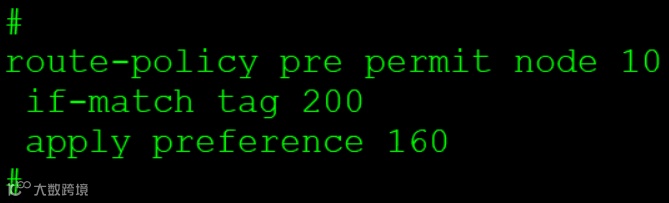

然而从ISIS本区域学习到的4.4.4.4/32的路由优先级数值为15，那么再访问4.4.4.4/32的路由时优先通过ISIS区域进行访问，从而可以通过优先级数值解决次优路径的问题，在R2上设置名称为“pre”的路由策略，如下图所示：
R2：
在R2上设置外部路由优先级数值时调用名称为“pre”的策略，即符合名称为“pre”策略的外部路由优先级数值为160，不符合名称为“pre”策略的外部路由优先级数值为12。

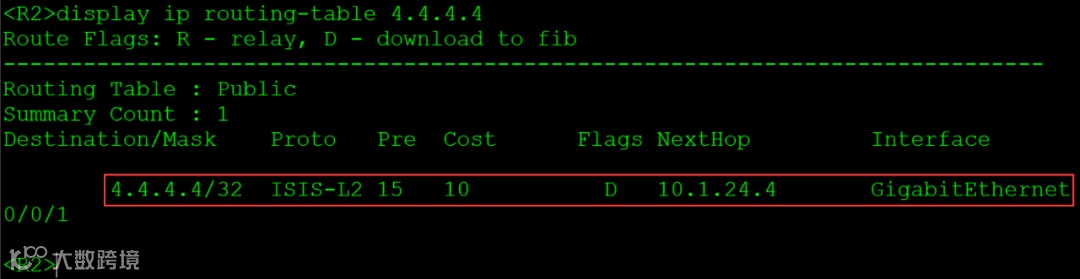

此时R2在访问ISIS区域的4.4.4.4/32的路由时，优先通过ISIS区域进行访问，如下图所示。同时R3需要针对携带tag 400标签的路由将其优先级数值改为160，操作和R2类似，在此不做过多赘述。
最终R2和R3都能够使用最优路径访问1.1.1.1/32和4.4.4.4/32。

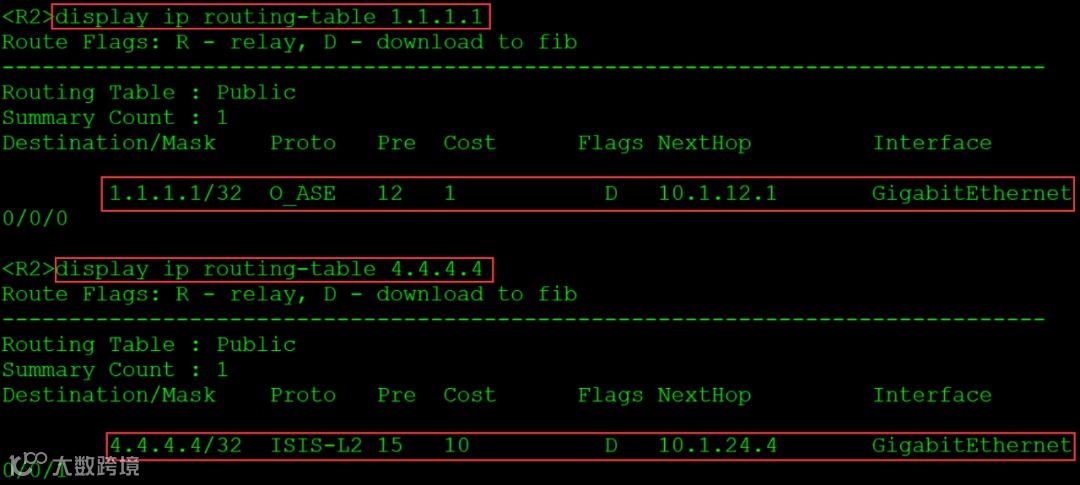

R2的路由表，如下图所示：

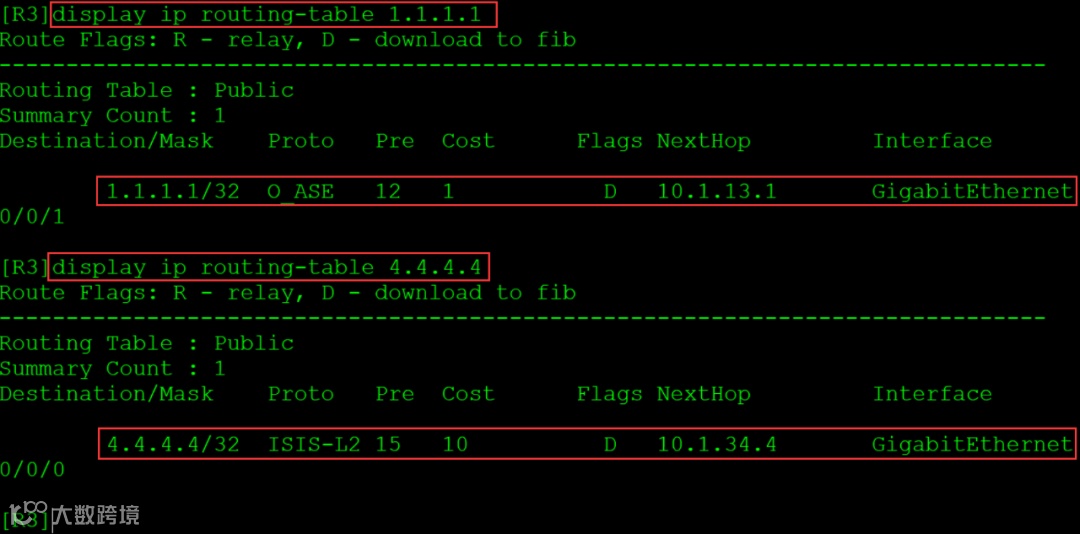

R3的路由表，如下图所示：
