功能 | 从三种工作模式教你玩转PoE交换机

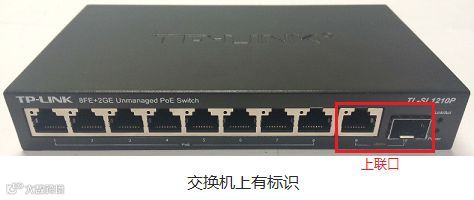

1、交换机端口数较少，仅一排排列，且用Uplink字样标示了上联口。

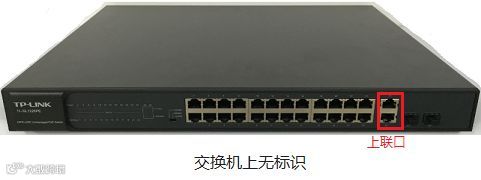

2、交换机端口数较多，分两排排列。左侧PoE口与右侧上联口之间有间隔。

注：交换机中上联口的数目一般为1-2个，且上联口的端口号偏大、PoE端口号偏小。上联口不支持PoE供电。

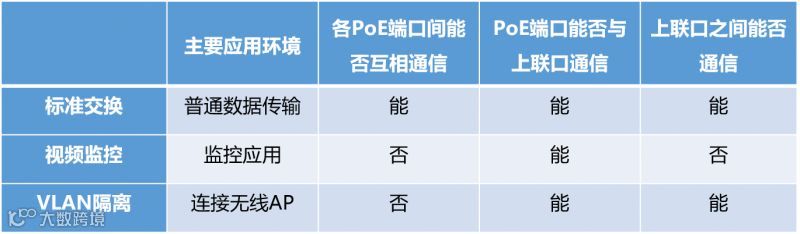

拨到标准交换模式时，为普通非网管交换机，所有端口之间可以相互通信，PoE端口可以正常供电。适用于普通数据传输环境。

注意：建议使用千兆端口连接前端网络。

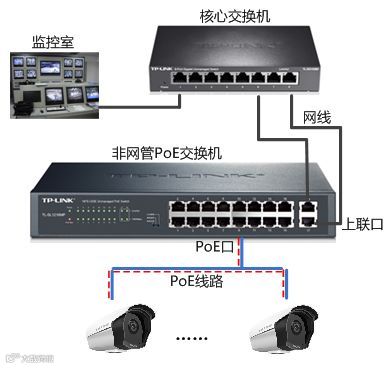

视频监控模式专为监控应用设计。当交换机下联多个网络摄像机时，建议启用该模式，将上联口均接到上联设备，可有效减少监控网络中卡顿和马赛克现象，如下图：

在视频监控模式下，交换机各个PoE口之间不能通信。
仅一排端口的交换机，PoE口只能分别与上联口通信。

两排端口的交换机，前1/2的PoE口只能与端口号小的上联口通信；后1/2的PoE口只能与端口号大的上联口通信。两个上联口之间不能通信。

例如TL-SL1226P，1~24号端口为PoE口，25~26号端口为上联口，在视频监控模式下，1~24号端口之间不能通信，且1~12号端口只能与25号端口进行通信，13~24号端口只能与26号端口进行通信，25号端口与26号端口之间不能通信。

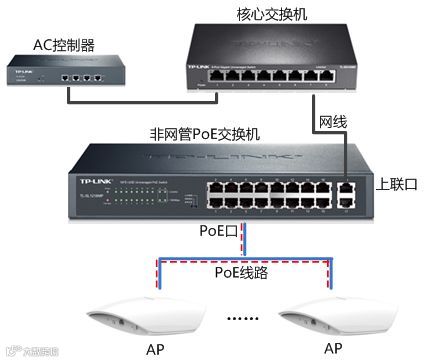

拨到VLAN隔离模式时，各个PoE口之间不能通信，只能与上联口通信。如有多个上联口，上联口之间可以通信。适用于连接无线AP的使用场景，可有效抑制网络风暴，提升无线网络性能，如下图：

注意：多个上联口不能连接到同一交换机或同一服务器。 切换模式后立即生效，无需重启交换机。
