现如今人们对于下载速度，视频音频质量的要求越来越高，对大带宽的网络需求也越来越高，常见的企业级多WAN口路由器由于WAN口数量限制，最多也只能向4条线路拨号。针对这种情况，TP-LINK 提出了解决方法——TP-LINK ER系列路由器TL-ER7520G、TL-ER8820T可在一个物理端口上实现向多个光猫进行拨号操作，最多能实现对20条宽带的接入。
某公司由于业务扩展，在原有4条宽带基础上再增加4条，现有8条光纤线路都接入网络，之前已经购买了TL-ER7520G，在尽量不更换路由器的前提下，该怎么解决？

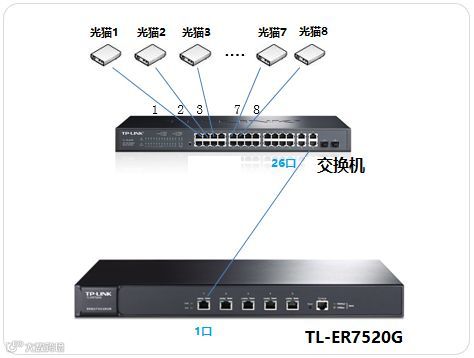

TL-ER7520G能在一个物理接口同时向多条线路拨号的主要实现方法是：在一个物理接口划分多个虚接口。如下图所示，TL-ER7520G的1口接在前端交换机的26端口，交换机的1-8端口接了8台光猫，可通过设置实现在TL-ER7520G的1口同时拨通这8条线路。

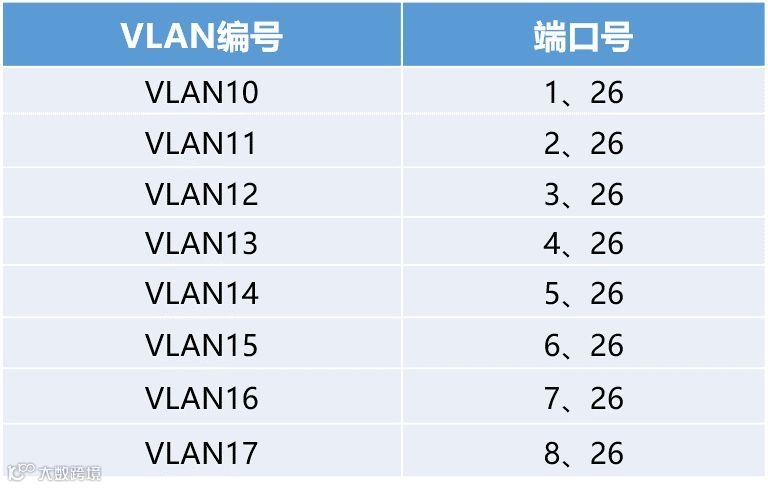

1VLAN规划
由于每个端口都要通过特定的VLAN向光猫拨号，设置之前最好做一个VLAN的规划，方便设置。
2设置交换机
① 将级联端口设置为TRUNK

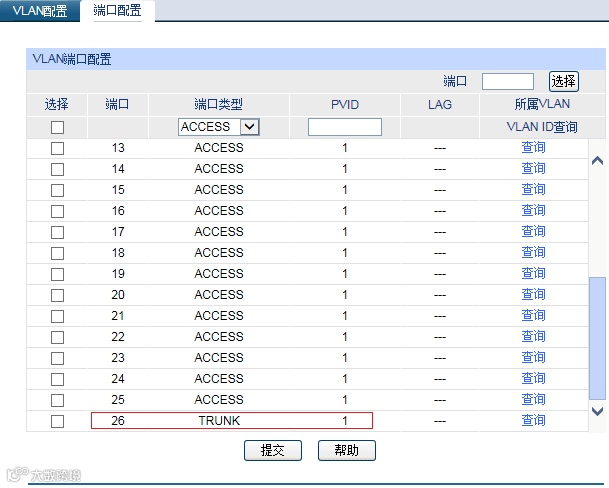

进入交换机管理界面，在“VLAN>802.1Q VLAN>端口配置”，设置26号端口的端口类型为TRUNK，如下图：
② 配置802.1Q VLAN

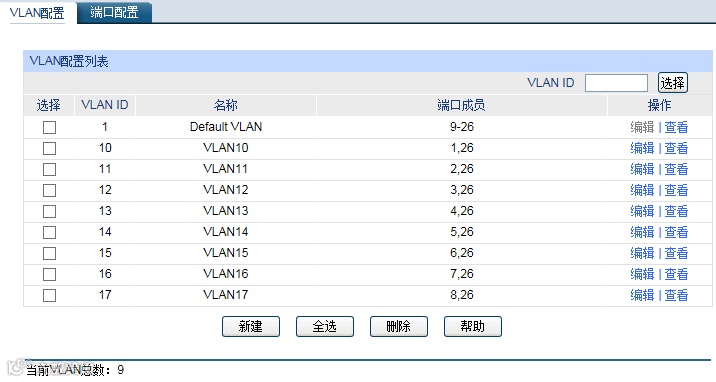

在“VLAN>802.1Q VLAN>VLAN配置”，按照之前VLAN规划设置，如下：
3设置路由器
①设置向光猫1拨号的虚接口

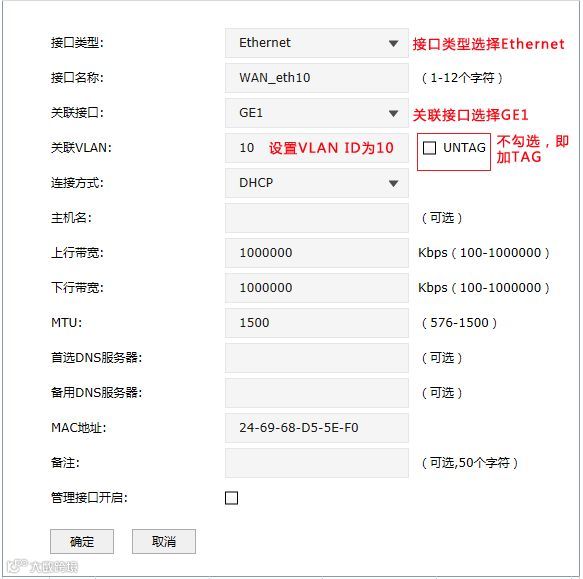

点击“基本设置>接口设置”，选择物理接口为“GE1”，并点击
，添加eth接口，VLAN ID为10，设置如下：
再次点击

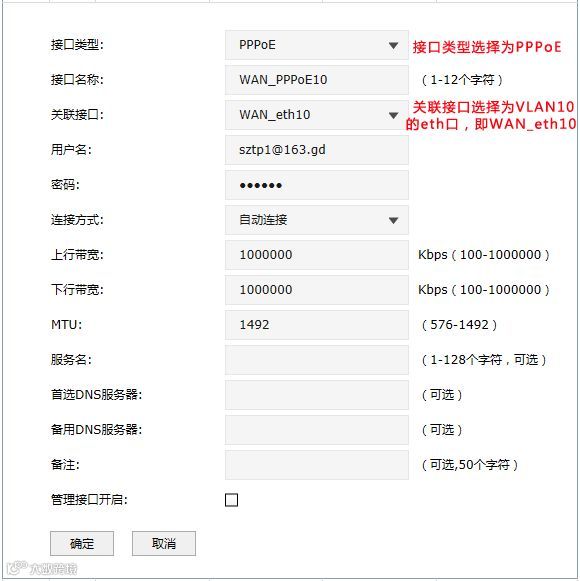

，添加VLAN10的PPPoE拨号接口，设置如下：
②依次添加虚接口
按照同样的方法，依次添加向光猫2~光猫8拨号的虚接口、且VLAN ID依次为11、12、13、14、15、16、17。
▶在设置之前要用交换机将多条光纤线路进行端口的汇聚接入；
▶TL-ER7520G、TL-8820T是通过一个物理接口划分多个虚接口，达到同时向多条宽带拨号的目的；
▶设置VLAN，使连接光猫的各个接口都能与路由器上的WAN口进行通信。
