综合布线大科普｜配线架与理线架

配线架是用来对前端线缆管理的设备，前端的信息点线缆（超5类或者6类线）进入设备间后首先进入配线架，将线打在配线架的模块上，然后用跳线（RJ45接口）连接配线架与交换机。如果没有配线架，前端的线缆直接接入到交换机上，那么如果线缆一旦出现问题，就面临要重新布线。

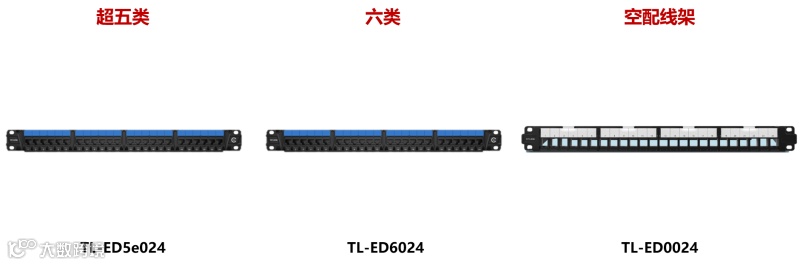

TP-LINK的配线架主要分为超五类、六类和空配线架。

通常使用配线架是一些企业或者数据中心等需要大量PC使用的场所。通常使用在二层交换连接PC等终端时，首先经过配线架，然后再由配线架接入墙上和地面的面板，再由信息面板连接PC。

看到这里，你可能想问，为什么要使用配线架呢？用交换机直连面板不行吗?

回答是，当然可以。但TP-LINK工程师的建议是使用配线架是很必要的。配线架的优势与作用如下：
1）美观大方。公司布网线通常是墙上走线槽，墙内走桥架和管道到机房，为了美观起见，所有布线结束之后都会理线，把线理好用扎线带扎起来，再通到设备。因为使用配线架之后网线不用移动，网线不需要有余量，表面上是看不到乱七八糟的线。如果直接上交换机，就必须留有一定的余量，线理起来不方便也不美观。

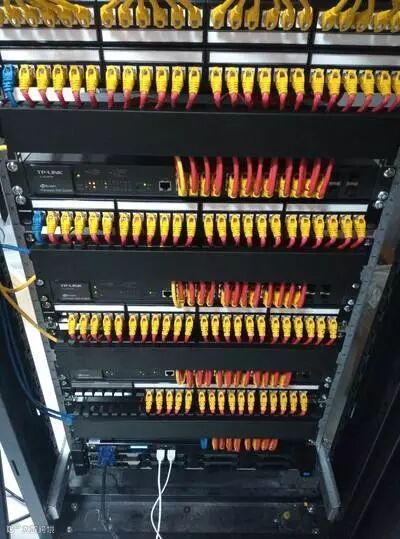

▲美观大方

2）为网络扩展做准备。做项目时常常考虑到网络需要有冗余，需要网络能够支持一段时间内的用户增长，而配线架恰好就可以实现，多购入几根空置的配线架，不多占用交换机端口，若交换机不够用，直接另购交换机即可。如果直接上交换机，前期设计余量时就需要多买交换机，费用较高，前期若不购入多的交换机，余量的网线会全散在机柜里，不 美观，排查也不方便。

3）直观，方便故障排查。配线架上是可以贴标签的，布线，打配线架结束之后，就需将把座位下的网络口和配线架上的口对应，打上标签，方便之后的故障排查，若直接上交换机，即使做好标签，由于交换机端口众多，满满的网线依然不好找标签，不方便排查。

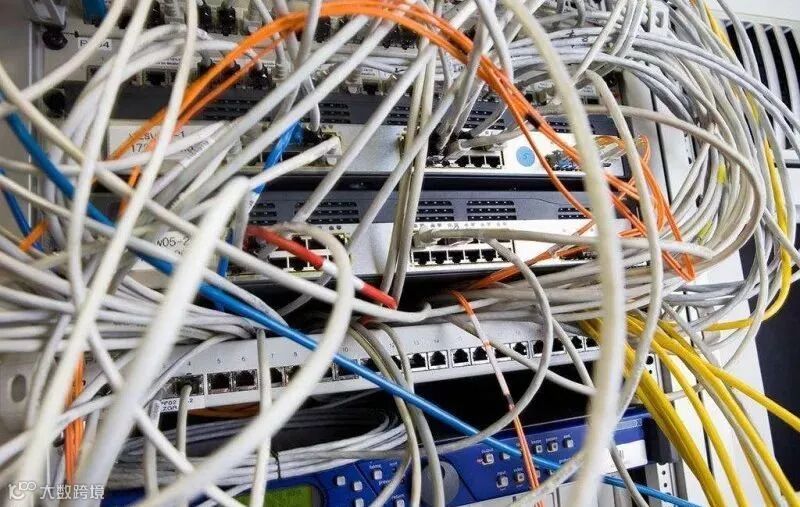

▲混乱的网线，令人头疼

4）降低故障概率，节省成本。若使用配线架，插拔网线只需拔插从配线架到交换机的网线，即使插拔坏了，也容易更换，若直接上交换机，万一网线插拔损坏，很可能需要重新布线。

▲使用步骤：
1)检查配线架和配件的包装是否完整。

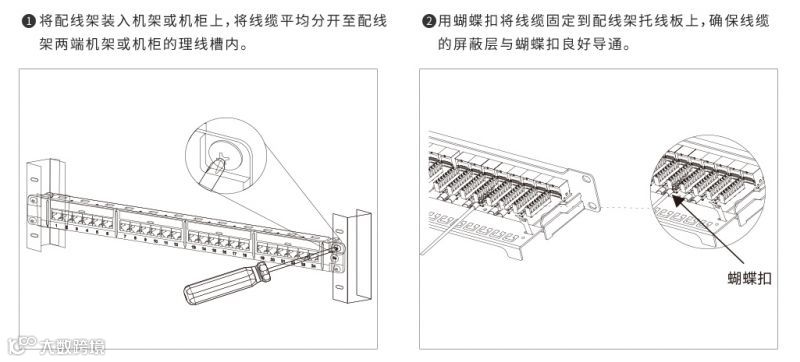

(2)将配线架安装在机柜设计位置的左右立柱对应的孔中，水平误差不大于2mm，更不允许左右孔错位安装。

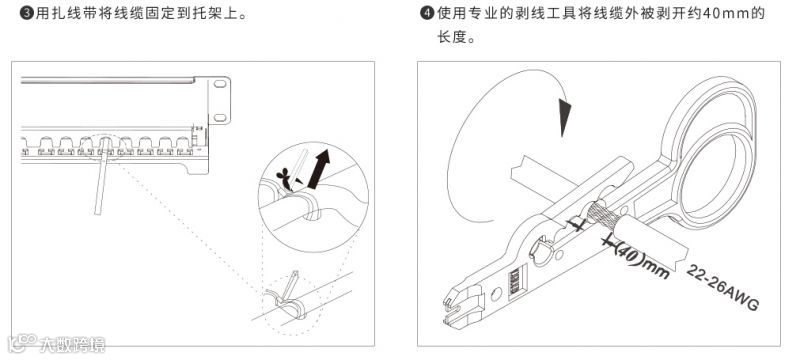

(3)理线。

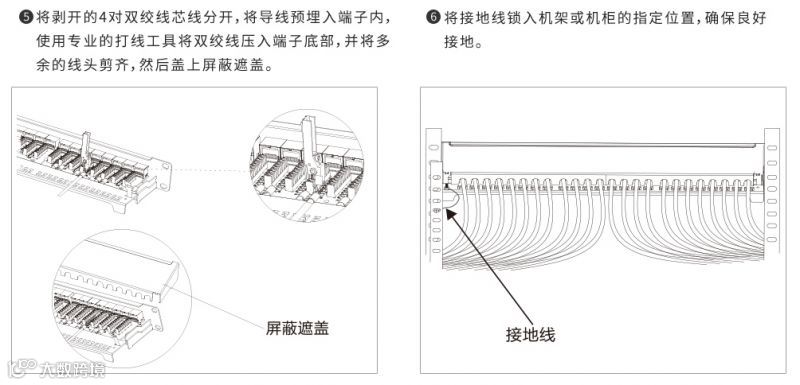

(4)端接打线。
(5)做好标记，安装标签条。

TP-LINK配线架采用国际通用标准设计，加厚型钢板，自带理线架，翻盖式标签设计，安装管理简单快捷。

理线架，顾名思义，是用来整理网线的工具，通常安装于机架前端，方便管理。

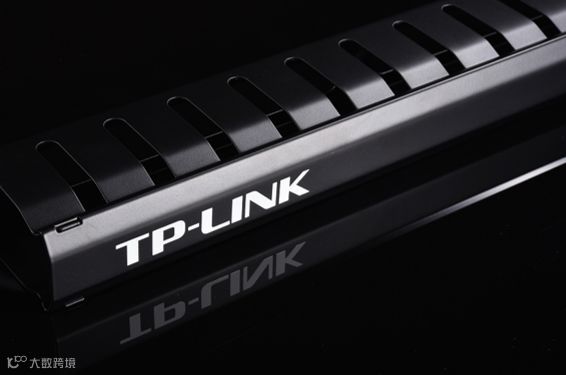

TP-LINK提供超国际标准的企业标准的理线架，大空间线槽，人性化设计，自带防尘盖，减少线缆损耗。

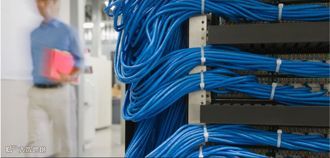

作为为企业、酒店等场所提供高速稳定网络的机房，理线架是必不可少的，做好理线工作不仅使机房环境美观，更重要的是后期若出现网络故障，方便故障排查，一举两得。

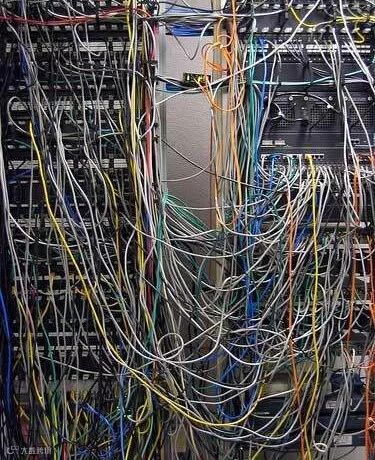

▲杂乱无章的机架，无法检查故障
