导读：工地监控网络有哪些难点？应该如何解决？读完这篇一目了然！

用户老王

最近需要帮一个工地组建监控网络，能不能提供设备选型、注意事项等方面的指导？

TP小商

您好，我们针对工地监控场景有一整套的解决方案，欲知详情，且看下文。


根据工地监控场景的通用需求，我们梳理了以下场景痛点：

场景痛点

1. 工地上的钢筋钢管、零星材料到处堆放，管理难度大；

2. 进出人员复杂，小偷常来光顾，贵重施工机械容易被盗或恶意损坏；

3. 工人们不注意安全细节，如不戴安全帽等，需要实时监督；

4. 可能发生工程事故，如塔吊倒塌、基坑基槽坍塌等，需要监控管理；

5. 强电设备林立，环境复杂，施工时易破坏高压线路导致高压事故发生；

6. 布线多有不便，进行基础网络架设比较困难。

方案概述

本方案适用于不同施工阶段的各种建筑工地场景，是针对车辆/人员出入口、围墙边界、施工区、办公区、材料存放区等重点安防区域的监控而提出的一整套工地监控解决方案。通过前端摄像头、后端录像机、室外网桥等设备，实现智能报警、无线传输、远程监控等功能需求。减少建筑工地的安全隐患，预防闲杂人等闯入工地，提高建筑工地的管理效率，为工地施工人员的生命财产安全提供保障。

整体方案设计

建筑工地需要安装监控的点位一般有：塔吊、出入口、施工点、材料存放区、工人宿舍等。

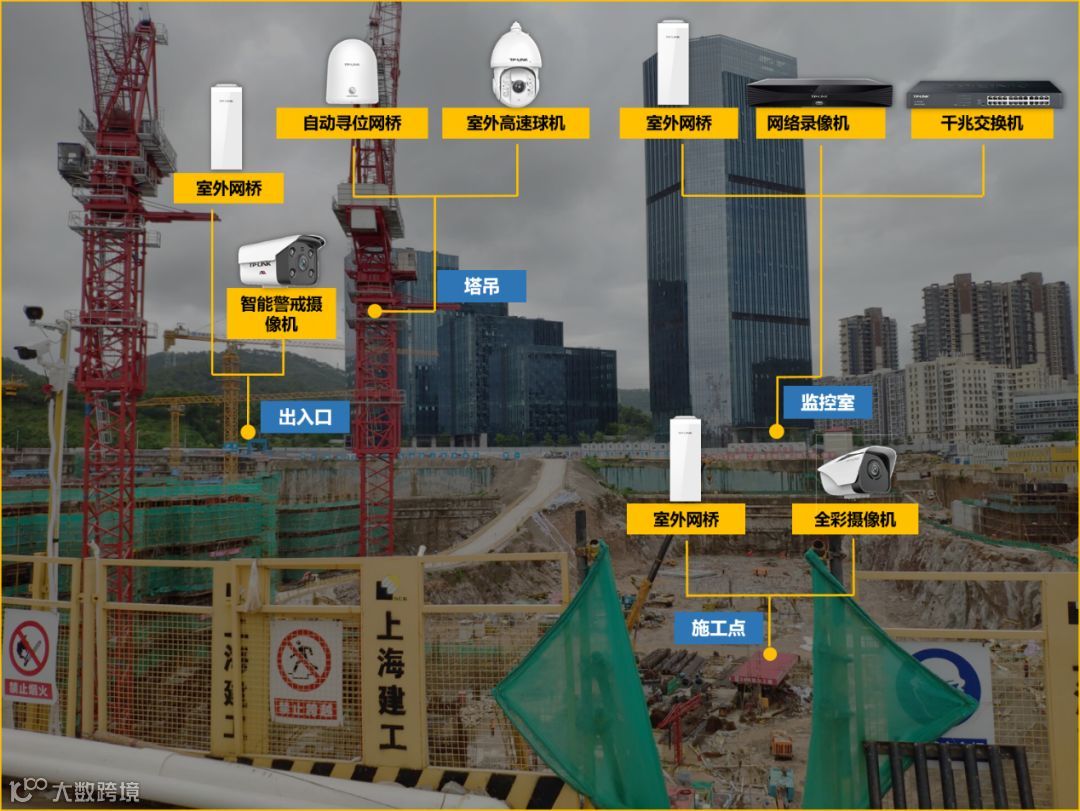

工地场景设备安装示意图如下：

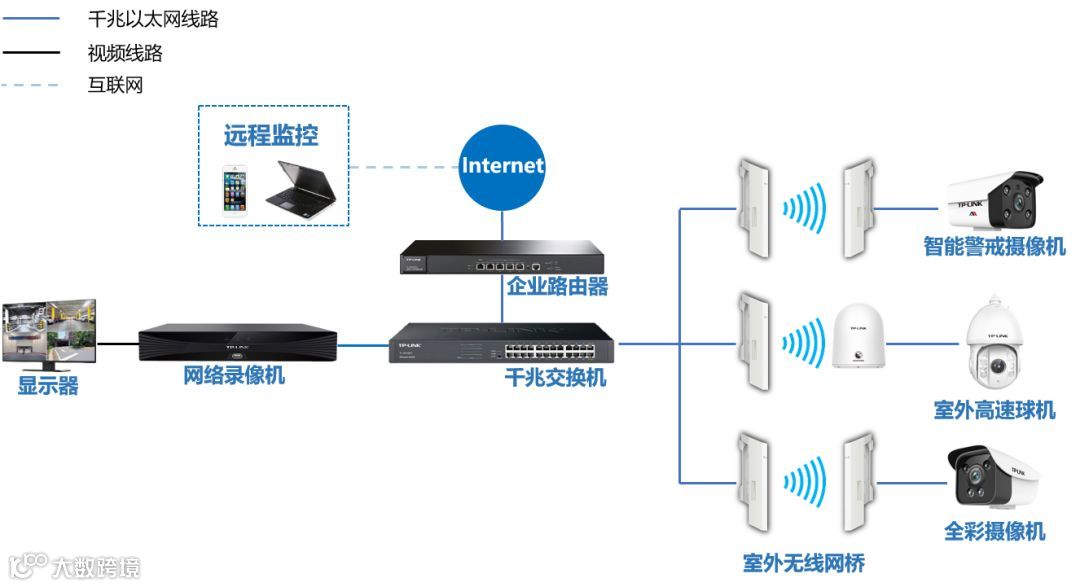

整体方案拓扑图：

在工地监控视频回传解决方案中主要重点有两个：

1. 塔吊监控视频回传；

2. 多点监控视频回传。

塔吊监控视频回传解决方案

场景难点

塔吊监控需要看得远、看的广，故摄像头一般选择室外高速球机。而塔吊监控视频回传之所以困难，主要在于两点：

①. 塔吊会随着施工的进行而不断升高，导致塔吊上的无线网桥天线方向会发生偏移而不再对准；

②. 塔吊上的网桥可能被正在建设的高楼遮挡，导致数据回传受阻。

难点①解决方案：

工地环境最特殊的就是塔吊监控，塔吊监控为了获得更大的视野，往往安装位置较高，且随着工期的进行，塔吊会不断升高，导致塔吊上的网桥会随之升高，工程初期和工程后期，塔吊的高度往往差距很大，这就导致初期对准的网桥到了后期便不再对准，需要重新调整网桥角度。

施工初期：

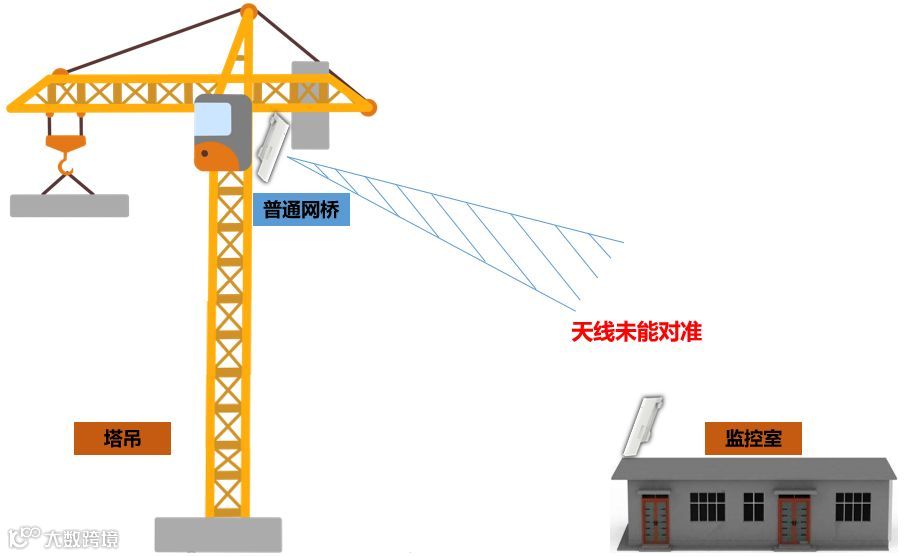

施工后期：

定向天线网桥本身有一定的垂直覆盖角度，所以并不是时刻都需要调整网桥角度，下面我们从数学的角度，来计算塔吊升高到什么高度时，需要重新调整网桥角度来进行天线对准。

我们假定施工初期网桥能够对准，塔吊在刚施工时，其高度大部分为50米，施工后期，一般塔吊操控室会升高到200米，以5G网桥为例，其定向天线网桥的垂直覆盖角度为θ=30°。

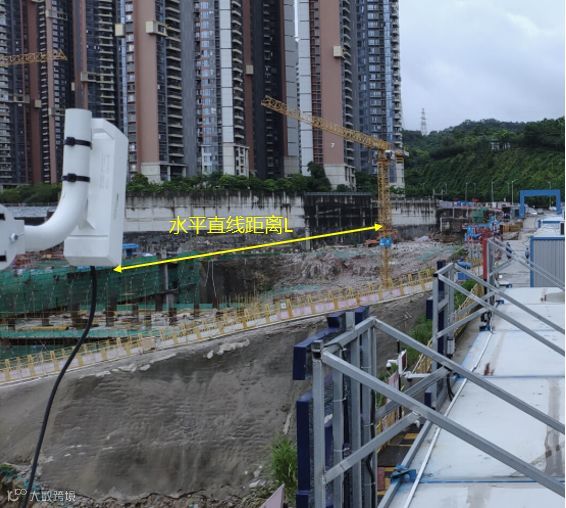

设监控室到塔吊之间的水平直线距离为L，如下图所示：

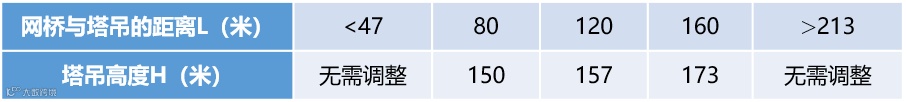

假设塔吊升高到高度H后，需要重新调整网桥角度进行对准，则H与L之间的对应关系见如下表格：

实际上，一般情况下H与L的关系可用如下公式表示：

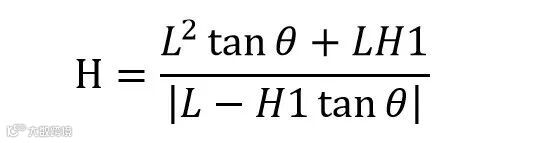

只需要确定塔吊网桥的初始高度H1以及监控室到塔吊之间的距离L，结合网桥垂直覆盖角度：θ=30°，就可以计算出塔吊升高到什么高度时需要重新调整一下网桥角度。

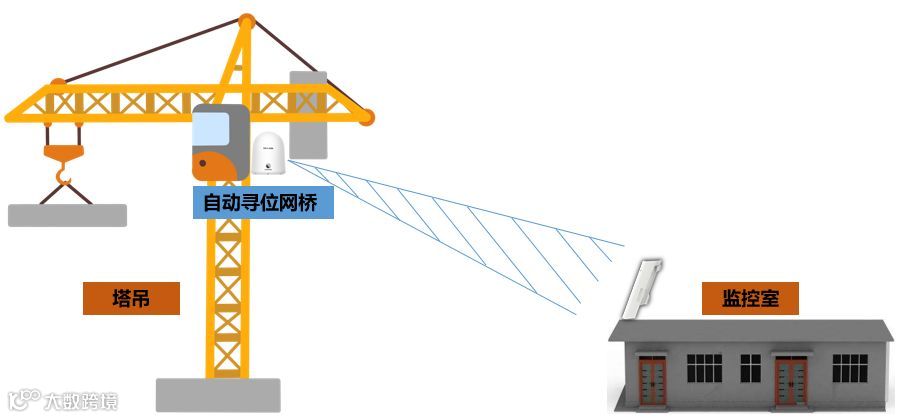

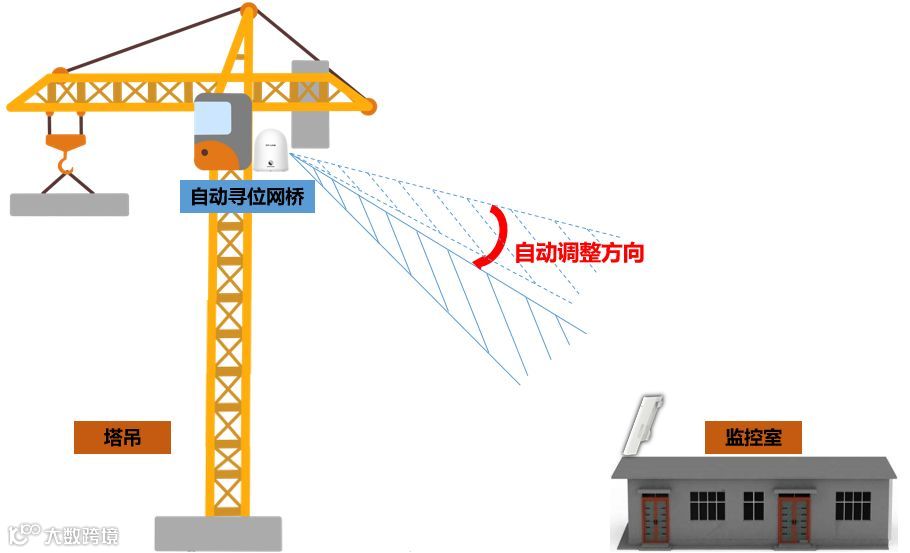

调整网桥角度时，塔吊和监控室处的网桥都需要调整，监控室处的网桥安装位置低，比较容易调整，但塔吊上的网桥在施工后期会很高，爬塔吊调整很麻烦且存在安全风险。为解决这一痛点，可以选择TP-LINK自动寻位网桥TL-CPE500AR，可随着物理位置的改变自动调整天线角度，保证视频数据的稳定传输。

施工初期：

施工后期：

难点②解决方案：

当塔吊与监控室之间存在不可绕过的障碍物时（比如高楼），可以采用网桥中继的方式进行规避。

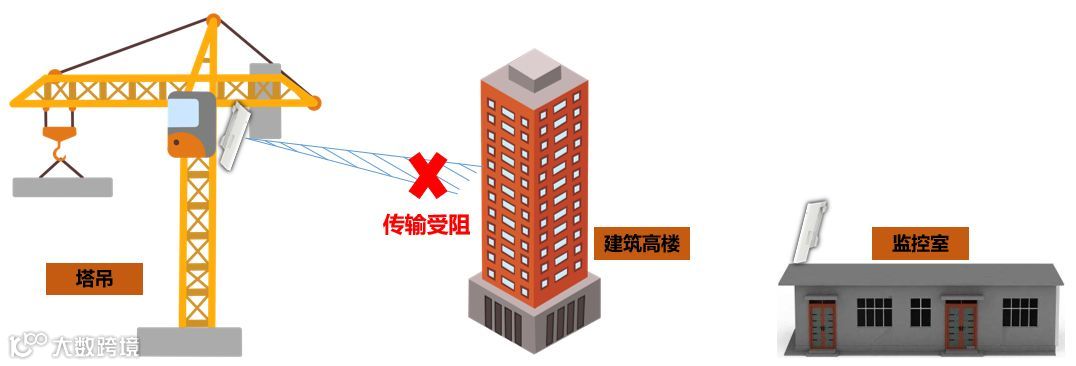

增加中继前：

中继方式一：在高楼上增加两个网桥作为中继；

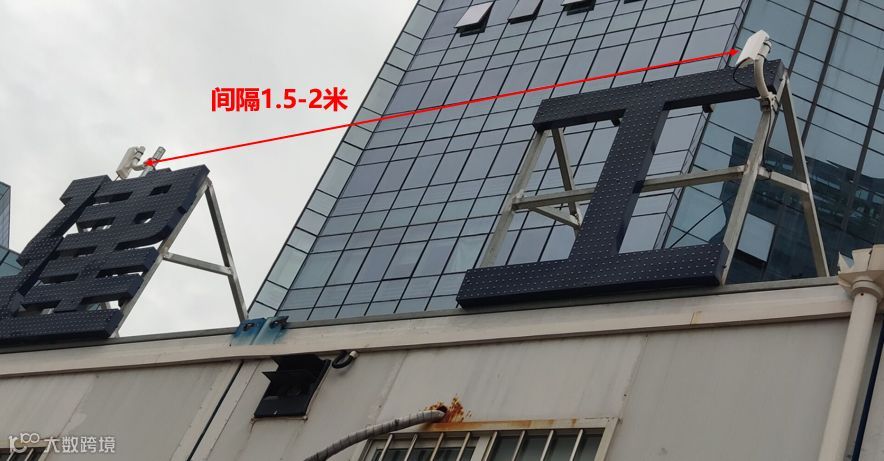

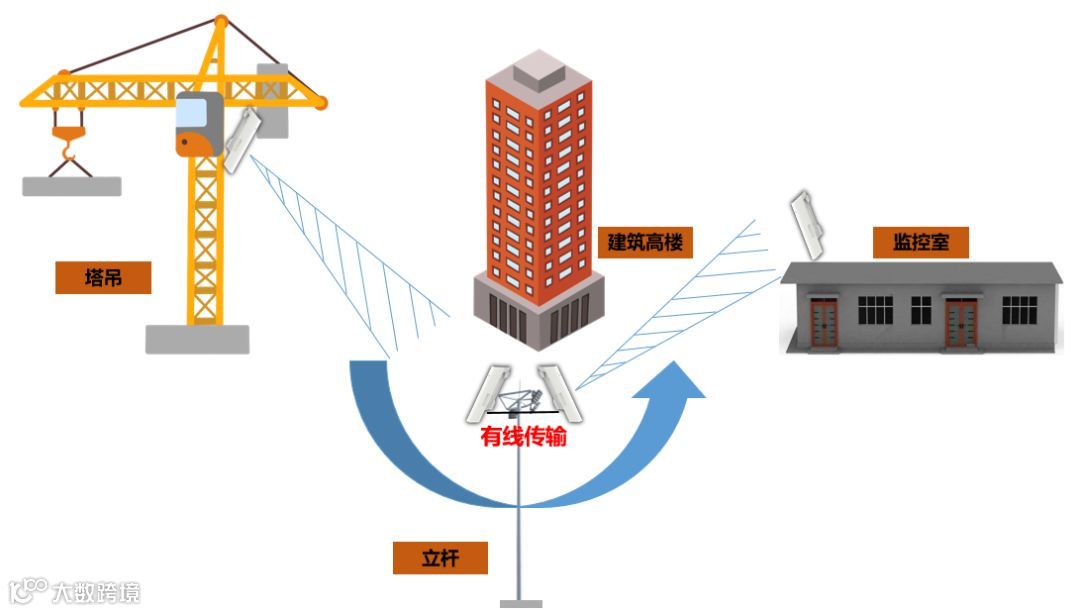

中继方式二：在高楼旁边立杆增加两个网桥作为中继。

多点监控视频回传解决方案

场景难点

工地上需要监控的点位很多且比较分散，将所有点位的视频监控数据回传至监控室就存在两个难点：

①. 如何合理利用网桥进行一对多传输；

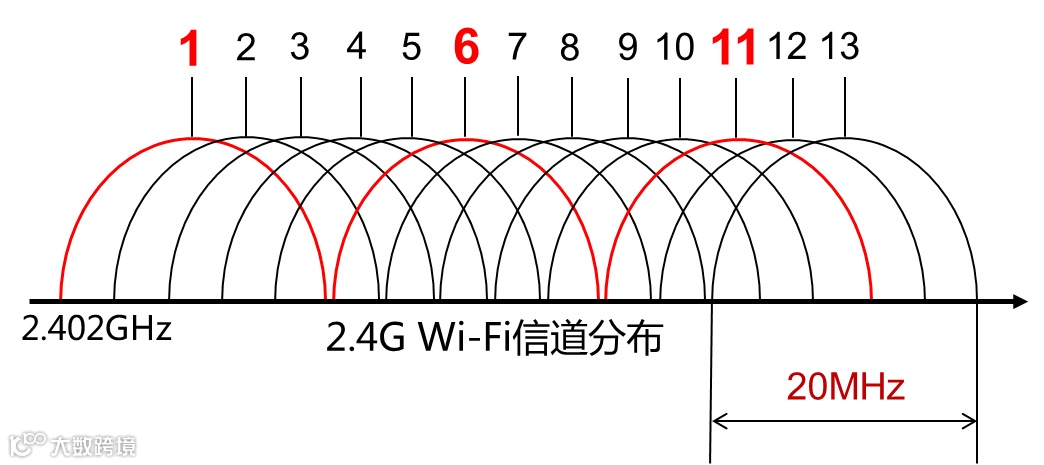

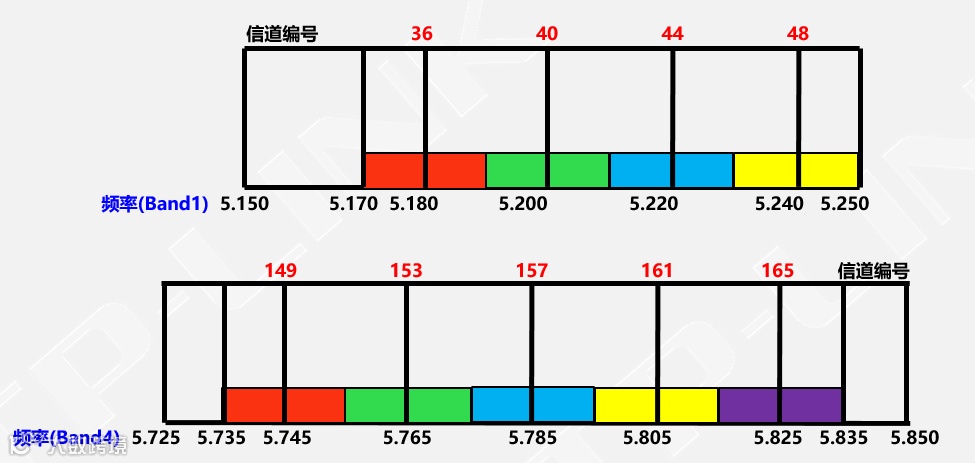

②. 如何进行无线信道规划。

难点①解决方案

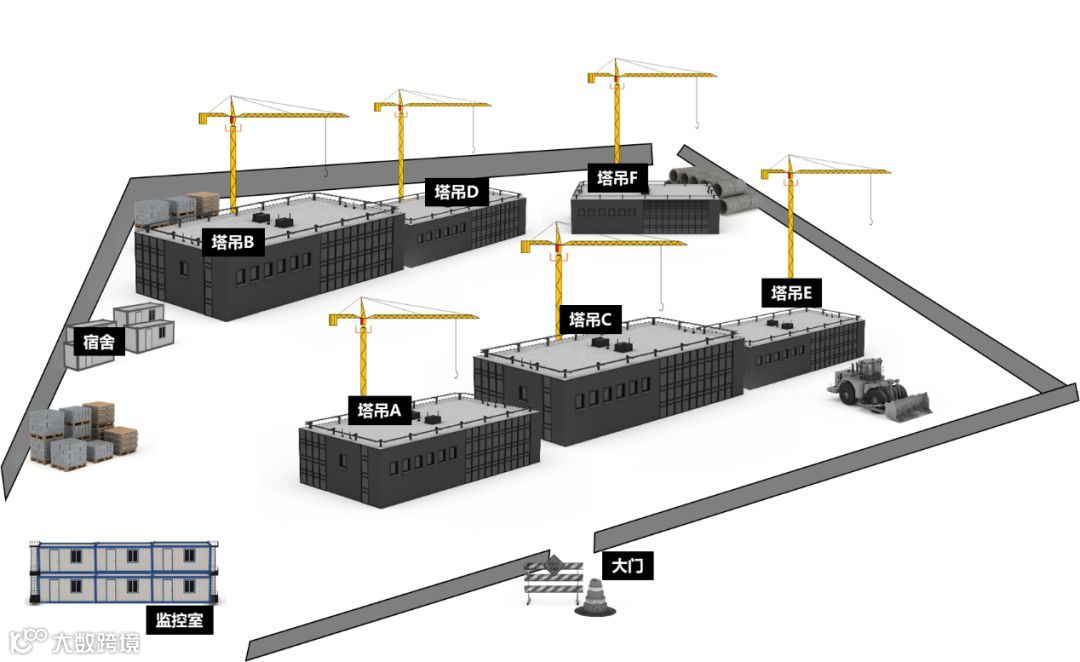

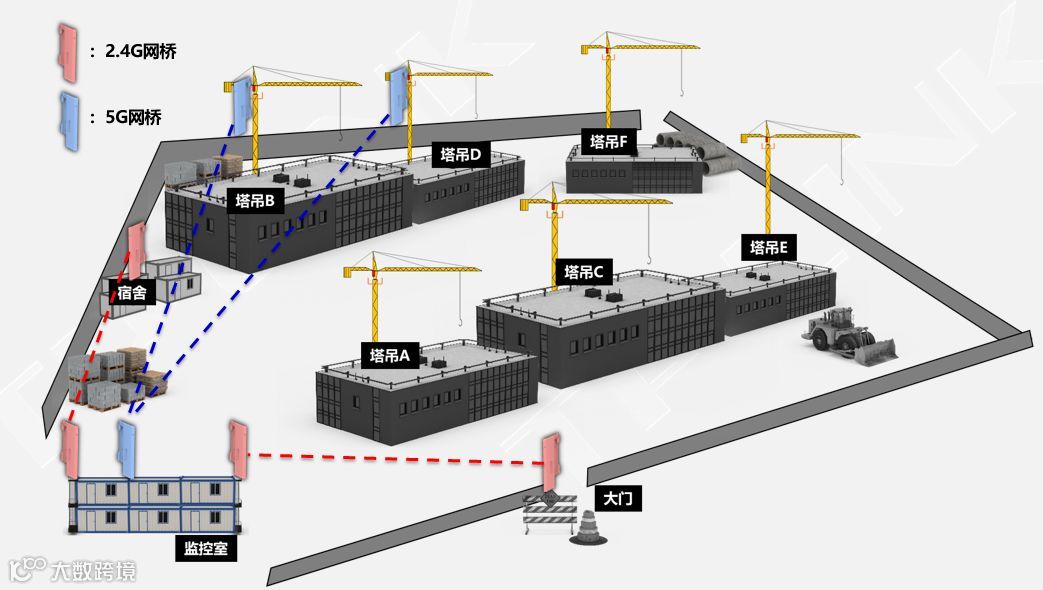

这里结合某建筑工地实际情况来进行说明，该工地需要将6个塔吊、1个工人宿舍、1个出入口共8个监控点位的视频数据回传至监控室，如下图所示：

该建筑工地监控点位众多，且很分散，那么如何通过网桥一对多来实现视频数据回传呢？

首先我们需要知道网桥的天线覆盖角度、传输距离以及网桥的推荐带机量，再结合监控点位的实际方位来判断如何进行一对多回传。

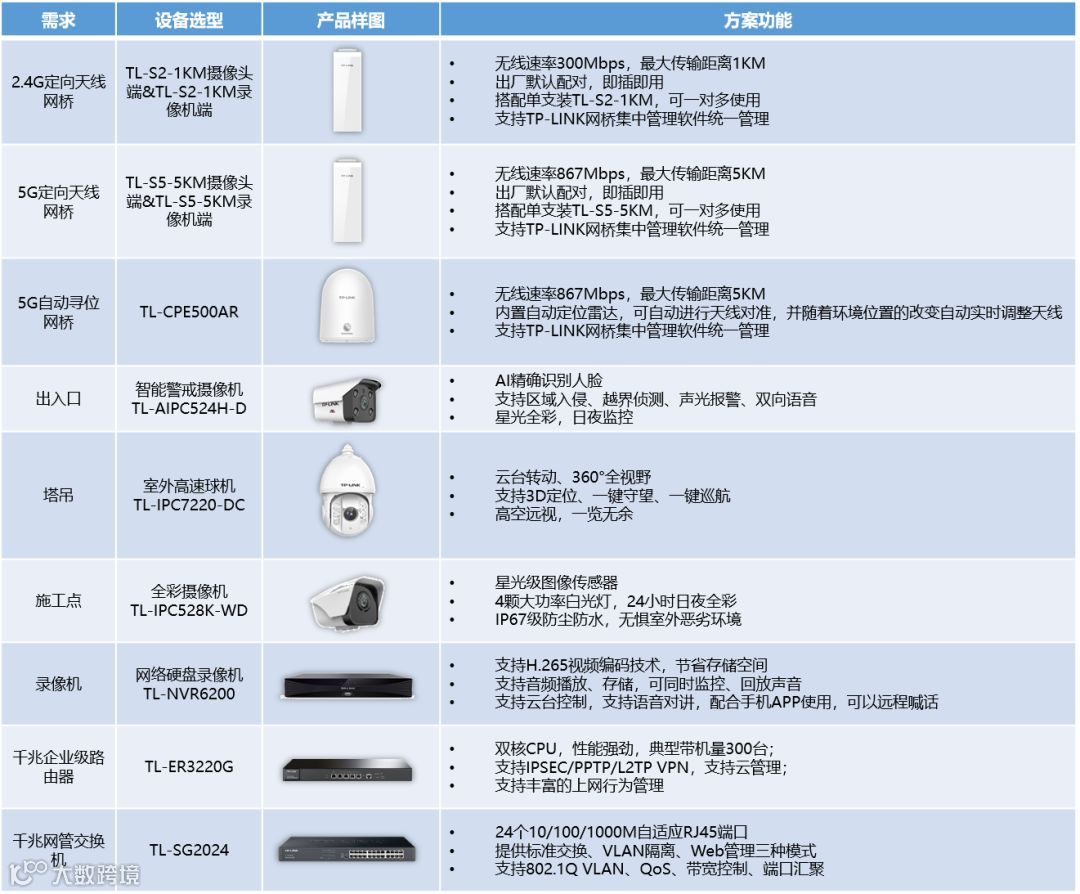

TP-LINK网桥相关参数表格：

在上述工地中，宿舍与大门距离监控室很近，且与塔吊所在方位角度相差较大，很难一对多使用，故可采用两对2.4G网桥一对一将这两个点位的视频数据进行回传。

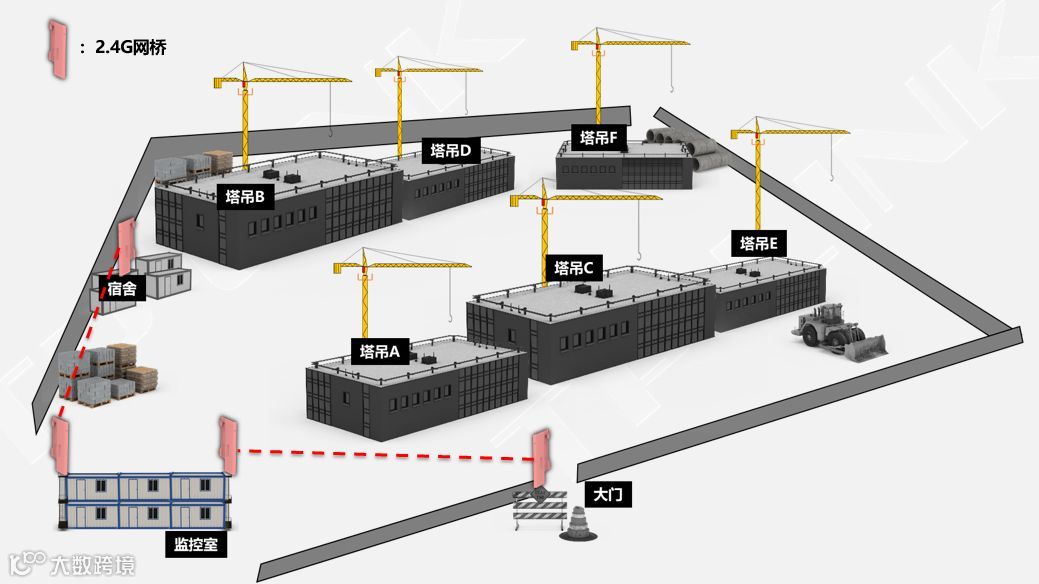

示意图如下：

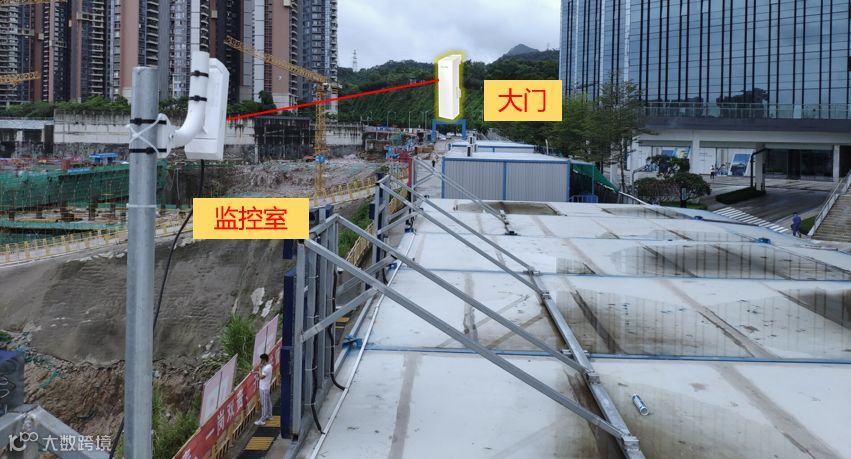

实际场景示意图：

确定了宿舍和大门的视频回传方案，接下来考虑6个塔吊的视频回传方案。塔吊B和塔吊D到监控室没有遮挡，且二者相对于监控室方位差别不大，而塔吊A和塔吊B相对于监控室的方位差别较大，可能超过网桥水平覆盖范围的最大值，故这里最好使用网桥一对二将塔吊B和塔吊D的视频回传至监控室，且由于距离较远，优先选用5G网桥。

示意图如下：

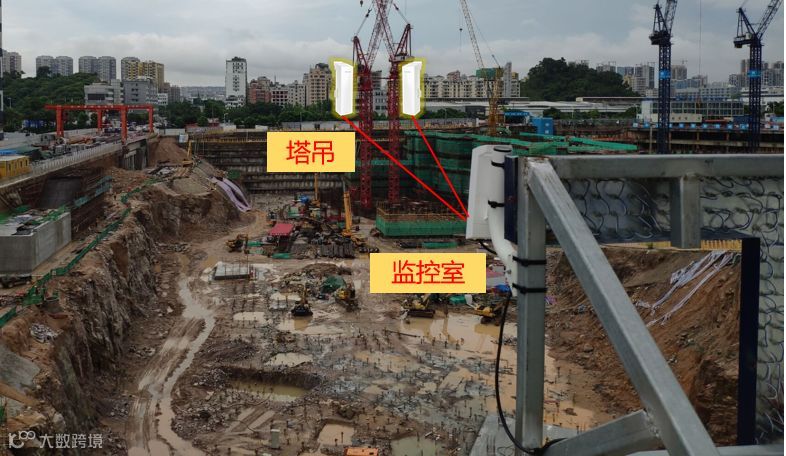

实际场景示意图：

接下来考虑剩下4个塔吊的视频回传方案。塔吊A和塔吊C到监控室没有遮挡，且相对于监控室的方位差别不大，而塔吊E和塔吊F则距离监控室很远且可能被高楼或其他塔吊遮挡，故这里可以在塔吊C处增加一个网桥作为中继，将塔吊E和塔吊F的视频数据先一对二回传至塔吊C，再由塔吊C回传至监控室，而塔吊A和塔吊C也可同样采用一对二的方式回传至监控室。

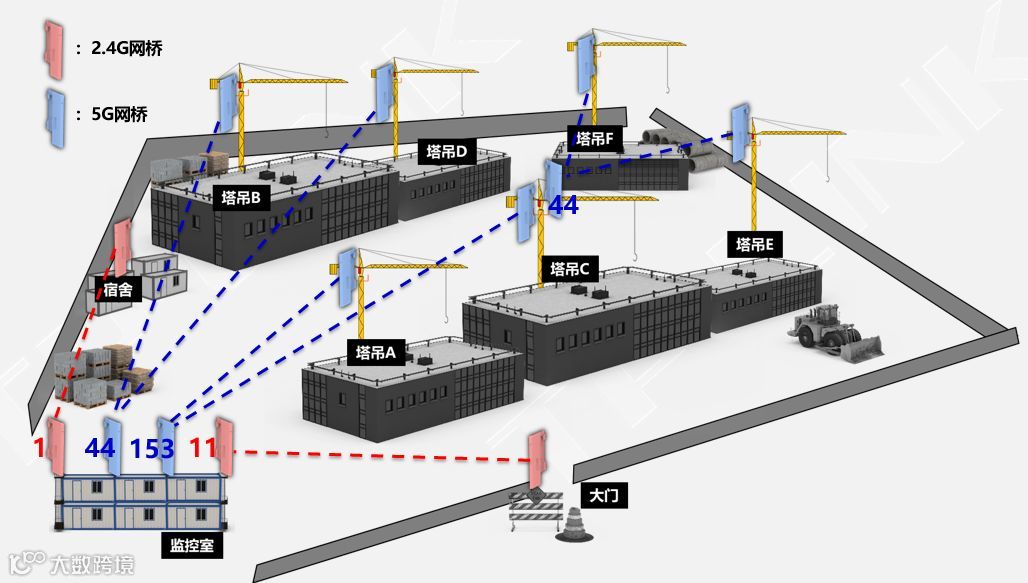

示意图如下：
