▲TP-LINK框式路由器和框式交换机成功应用在多个大型企业、园区、学校、景区等网络环境中，为数万人提供了高速的网络应用服务。
-
■ 框式路由器交换机解决方案介绍； -
■ 框式路由器交换机方案特点介绍； ■ 现场案例直击。 -

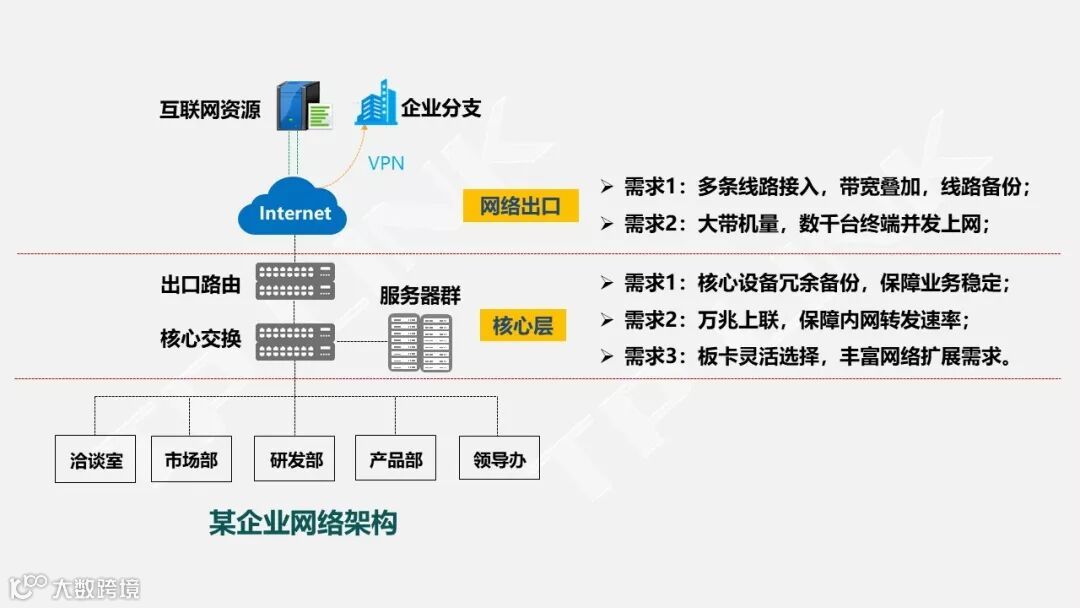

需求分析
上网终端多、网络流量大、稳定性要求高是每一个大型网络环境中最核心的需求。出口路由器和核心交换机，作为整个网络的核心设备，在网络设计之初就需要考虑设备性能需求、多宽带线路冗备、设备主备倒换、多电源冗余备份等功能保障整体网络稳定。

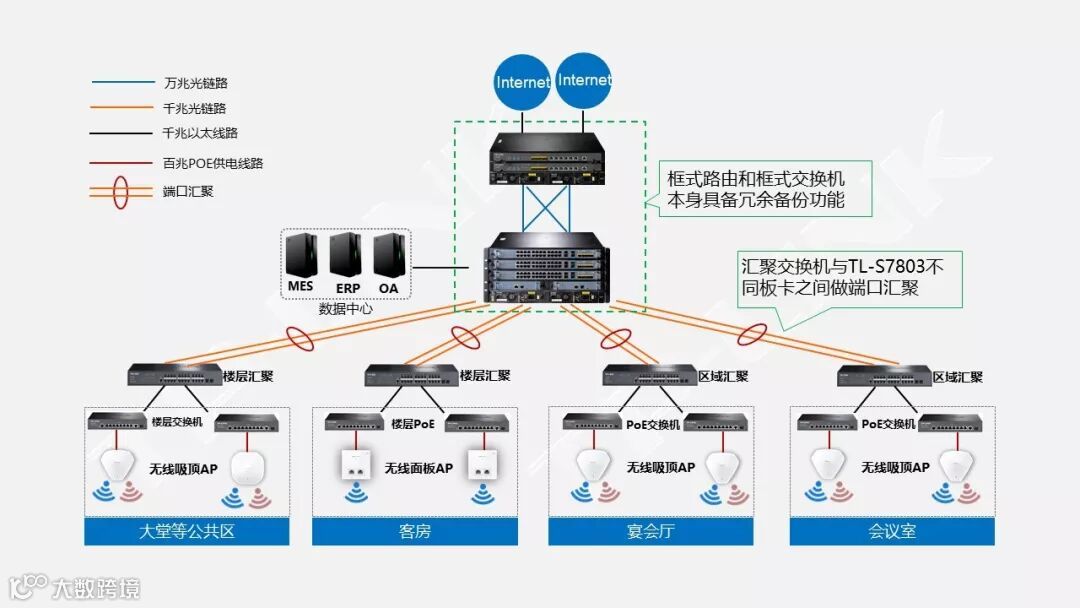

典型解决方案
TP-LINK框式路由器的推荐带机量是10000人，而框式交换机的硬件主机路由条目数则超过了16000条，所以在大部分中大型组网环境中只要使用一台框式路由器和一台框式交换机即可。
方案提供了出口路由器到核心层交换机之间，核心交换机与汇聚层交换机之间的冗余备份功能，在此方案中：
框式路由器通过VRRP协议实现主控板主备倒换和负载均衡；
框式交换机通过智能堆叠、等价路由，实现与路由器之间多链路互备与负载均衡；
AC使用核心交换机上自带的主控模块MPU500，通过配置自动同步、故障自动切换等技术，实现AC实时互备；
汇聚层交换机通过端口汇聚功能与核心交换机的不同业务板进行连接，实现带宽叠加和链路互备。
在绝大部分的园区网络环境中，对于核心骨干网络的要求主要有两个：1、转发性能强；2、稳定性高。TP-LINK框式路由器和框式交换机，通过高硬件配置和丰富的冗余备份技术，保障了园区核心骨干网络的高速与高稳定。
转发性能强

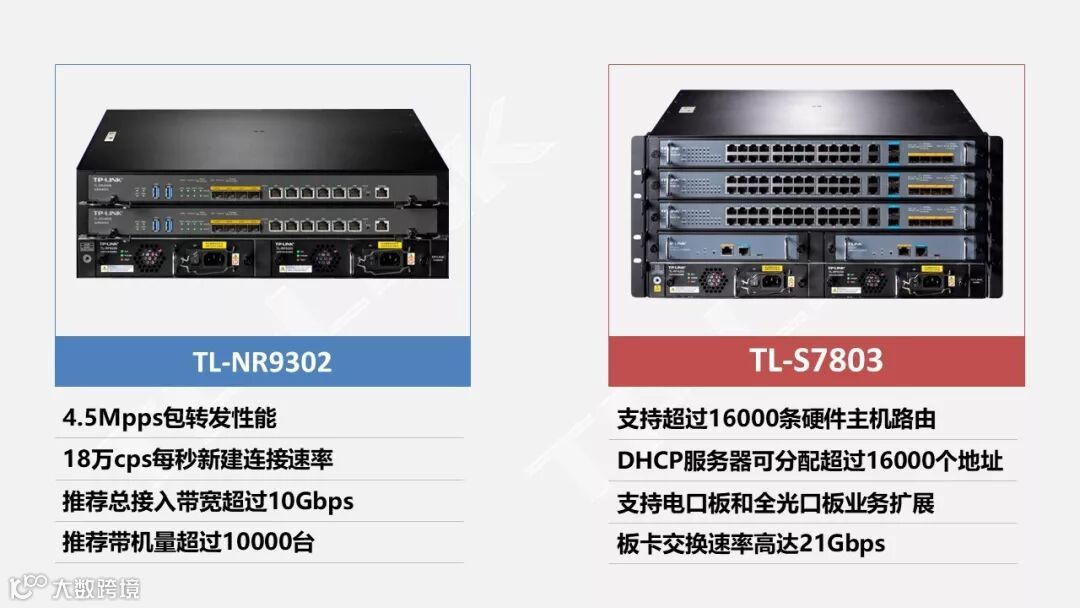

TL-NR9302作为出口路由器，支持10Gbps宽带接入，最多可同时接入64条PPPoE光纤线路；
TL-S7803作为核心交换机，支持插入1~3块业务板卡，可根据实际需求选择电口业务板卡或者全光口业务板卡，板卡与板卡之间的通信速率高达21Gbps，保障内网数据转发无瓶颈。
稳定性高
核心网络中所有的重要组件，都使用了热备技术，包括：路由主控板通过VRRP协议实现相互热备、交换业务板通过智能堆叠实现相互热备、交换主控板智能同步配置实现相互热备，电源模块也采用了主备电源技术实现相互热备。多种热备技术保障了无论是模块还是线路出现故障都不会影响整个网络的稳定运行。
机框本身采用的是无源背板设计，这种设计方式可以大大降低机框本身出现故障的可能性。
电源本身提供了7KV的防雷能力，即使电网线路出现了一定的浪涌，也不会对设备的工作造成影响。
接下来我们通过一个视频给大家演示，框式路由器与框式交换机在各种故障环境中的稳定性效果。

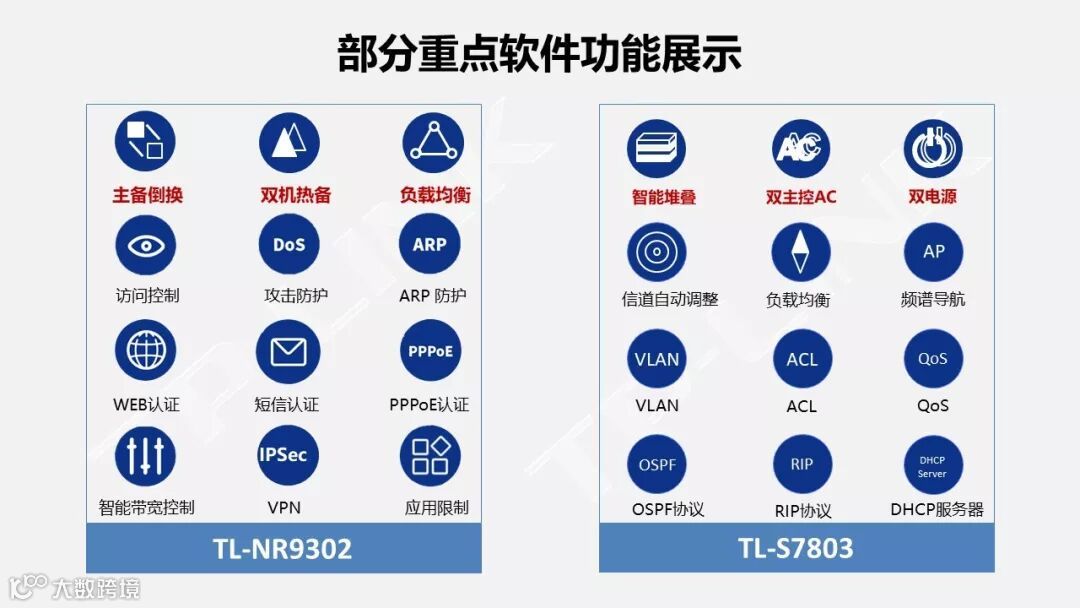

软件功能丰富
框式式路由器和框式交换机均具备丰富的软件功能，如AC管理、VPN接入、Portal认证、ACL/QoS策略、上网行为管理等。这些功能可以让框式路由器和框式交换机更好地应用在各类园区、企业等环境中。
目前TP-LINK框式路由器与框式交换机已经应用到多个大型企业、学校、景区等大型网络环境中，为数万人提供了高速、稳定的网络服务，本文给大家分享4个典型案例。
① 山西太行山大峡谷
背景介绍：
太行山大峡谷自然风光旅游区地处晋豫两省交界，位于山西省长治市壶关县东南部,占地总面积约225平方公里，属于国家AAAA级景区。景区组网需求如下：
1、保障售票网络稳定运行，游客购票无延迟；
2、对景区内的重要景点进行无线覆盖，保证高峰期5000人上网的需求；
3、景区内视频监控数据实时传输到监控机房，保障景区游客安全。

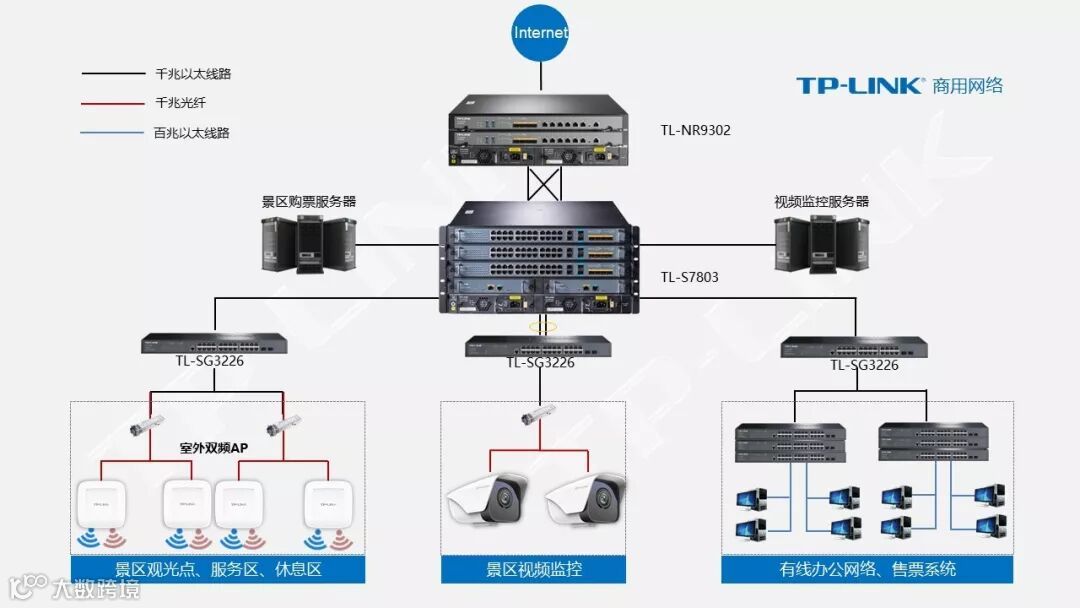

拓扑结构：
解决方案介绍：
1、组网需求涉及到多种重要业务，包括售票、游客上网、监控数据传输，所以核心网络选择具备高稳定性、高性能的框式路由器TL-NR9302和框式交换机TL-S7803；
2、在景区无线覆盖上，为了保障游客的上网体验，选择使用双频室外AP TL-AP1200GP全向 进行无线覆盖；
3、在有线网络组网上，采用全千兆接入交换机TL-SG3226，保障内网传输无延迟，保障购票系统、视频监控系统稳定运行；

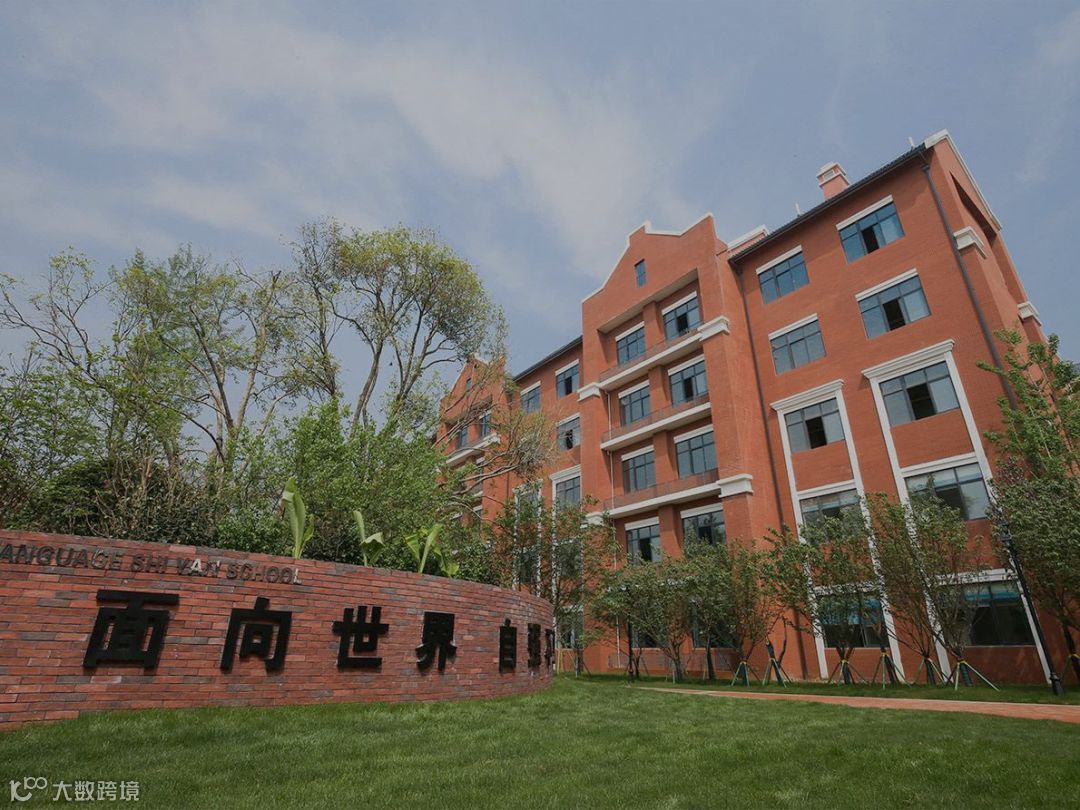

背景介绍：
滨州市北海实验中学为扩大办学，现建设北海实验中学新校区，该校区预计开设36个教学班，招收高中生1800余人。学校组网需求如下：
1、新校区内有10栋教学楼教室、实验室、办公室需要无线网络全覆盖，保障教师的上网应用；
2、多媒体教室内的电脑需要无线连接，构建智慧课堂。
3、学校内的视频监控数据需要实时传输到监控机房，保障学生安全。
拓扑结构：
解决方案介绍：
1、网络方案需要满足多客户端上网、教学数据转发、监控数据传输，核心网络设备选择具备高稳定性、高性能的框式路由器TL-NR9302和框式交换机TL-S7803；
2、对于需要构建智慧课堂的教室，选择使用双频吸顶AP TL-AP1208GC-PoE/DC，保障多客户端连接，流量传输无瓶颈；
3、在办公区域的接入层网络选择使用简单WEB网管交换机TL-SG2024MP,保障传输速率的同时，还支持VLAN划分，便于控制学校上网权限，保障网络安全与稳定；
4、在校园监控上，根据不同区域的需求，分别安装了TP-LINK的高速球机、半球型网络摄像机等，保障校园学生安全。

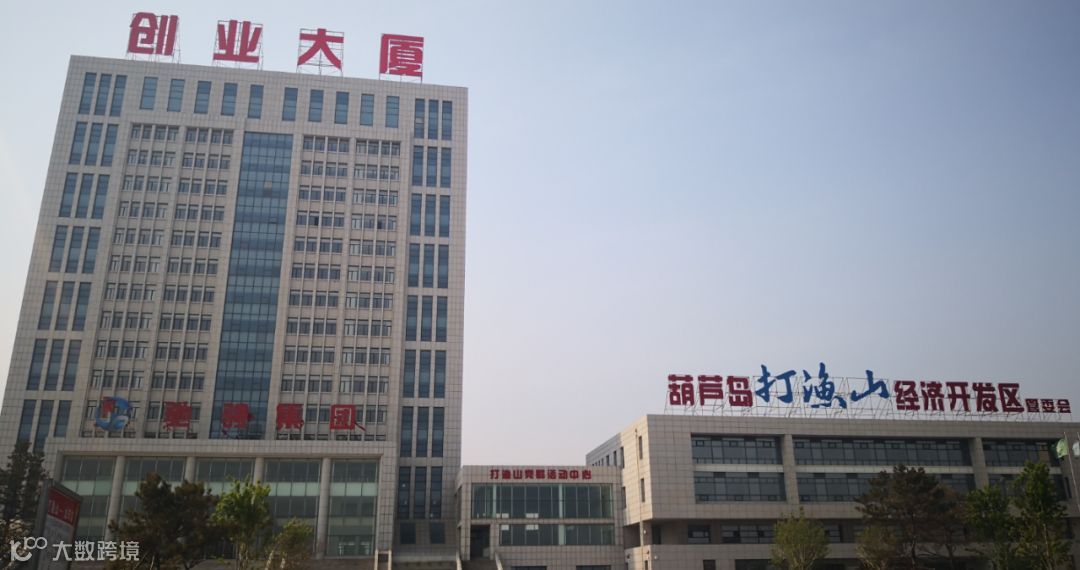

③ 葫芦岛创业园区
背景介绍：
辽宁葫芦岛打渔山经济开发区创业园区由葫芦岛有关部门开发建设。目前，已入驻多家企业，大厦为初始创业者提供共享服务空间、经营场地、政策指导等多类创业的服务。组网需求如下：
1、满足大厦内所有创业企业的流畅上网。
2、对电梯、过道等重点区域进行视频监控，保障园区安全。
拓扑结构：
解决方案介绍：
1、 网络方案需要满足多客户端上网，核心网络设备选择具备高稳定性、高性能的框式路由器TL-NR9302和框式交换机TL-S7803；
2、 将17层楼的有线无线网络通过光纤汇聚到核心交换，汇聚交换局选择全万兆、全光口交换机TL-ST5016F，保障网络传输距离与速率；
3、 接入交换机选择TL-SG5428PE，支持VLAN与三层功能，便于管理和隔离不同企业之间的网络，保障网络安全；
5、在电梯视频监控上，选择使用TL-CPE541无线网桥套装进行监控视频传输，保障监控视频传输稳定。
6、根据不同区域的监控需求，选择不同类型的TP-LINK监控摄像头，保障整个创业园区的人员安全。

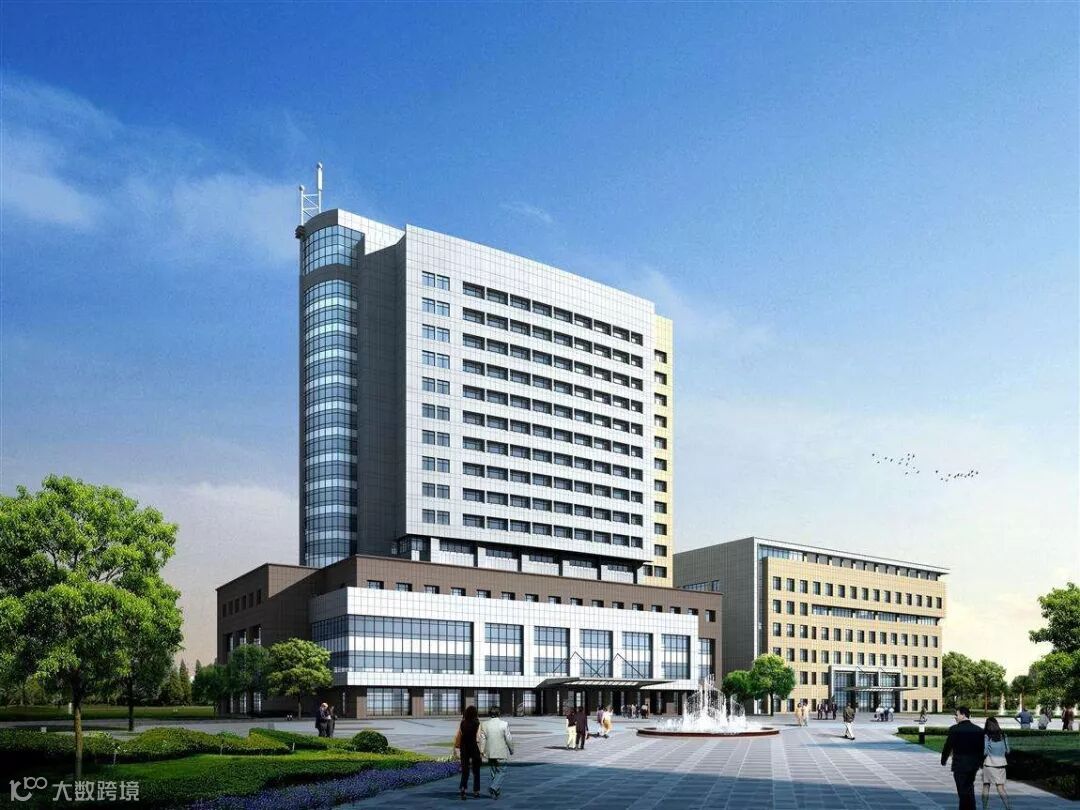

④ 山西林业大厦
背景介绍：
山西林业大厦是一栋新建的办公大楼，包括一栋办公楼和一栋附属楼，组网需求如下：
1、满足楼内1000人上网，上网无瓶颈；
2、对整栋大楼进行无线全覆盖，包含底下一层、地上九层、4层附属楼。

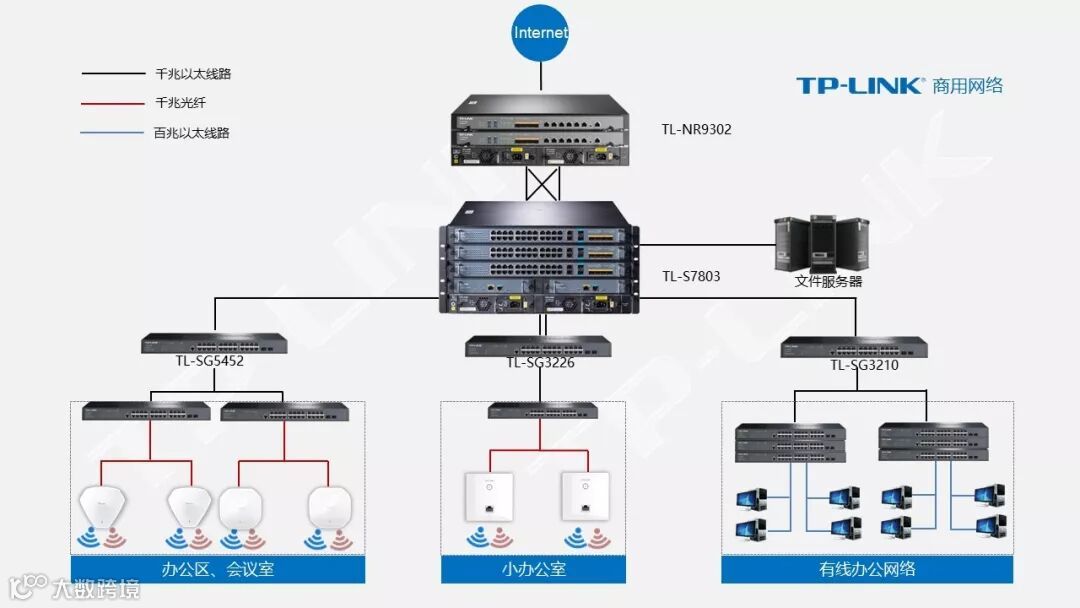

拓扑结构：
解决方案介绍：
1、 网络方案需要满足多客户端上网，核心网络设备选择具备高稳定性、高性能的框式路由器TL-NR9302和框式交换机TL-S7803；
2、 对于会议室区域，汇聚交换机选择TP-LINK 5系列交换机，支持VLAN与三层功能，保障网络安全；
5、 对于一些小型办公室区域，汇聚交换机选择使用TP-LINK 3系列交换机，支持VLAN功能，便于上层设备管理上网权限。
6、楼内无线负载采用TP-LINK双频无线AP TL-AP1208GC-PoE/DC，保障无线终端流畅上网。
通过上述4个案例，我们可以看到TP-LINK框式交换机和框式路由器可以用在大型企业、学校、景区等大型环境中，为客户提供高速、稳定、安全的网络服务。
