近期有工程商向小商反馈，自己购买TP-LINK的光模块产品搭配使用的时候发现不能连通，不知道什么原因。而且也表示搞不清楚TP-LINK光模块、电口模块、交换机、路由器之间是如何进行搭配使用的，有没有什么好的方法可以快速的进行搭配选择？针对这些疑问，小商给大家好好梳理了一番，下面且听小商一一道来！
光模块和电口模块理论基础

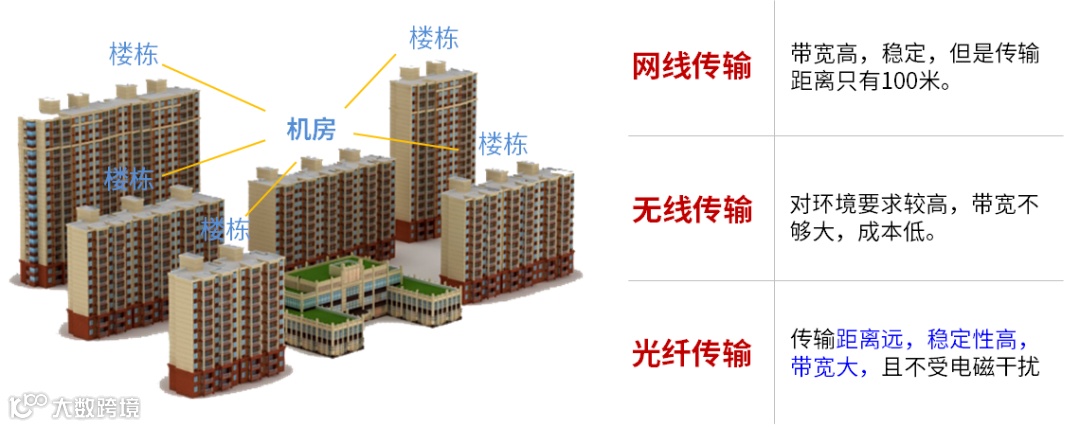

光纤通信有效解决了网线通信理论距离较短的问题，具有传输距离远、带宽大、不受电磁干扰稳定性高等特点。

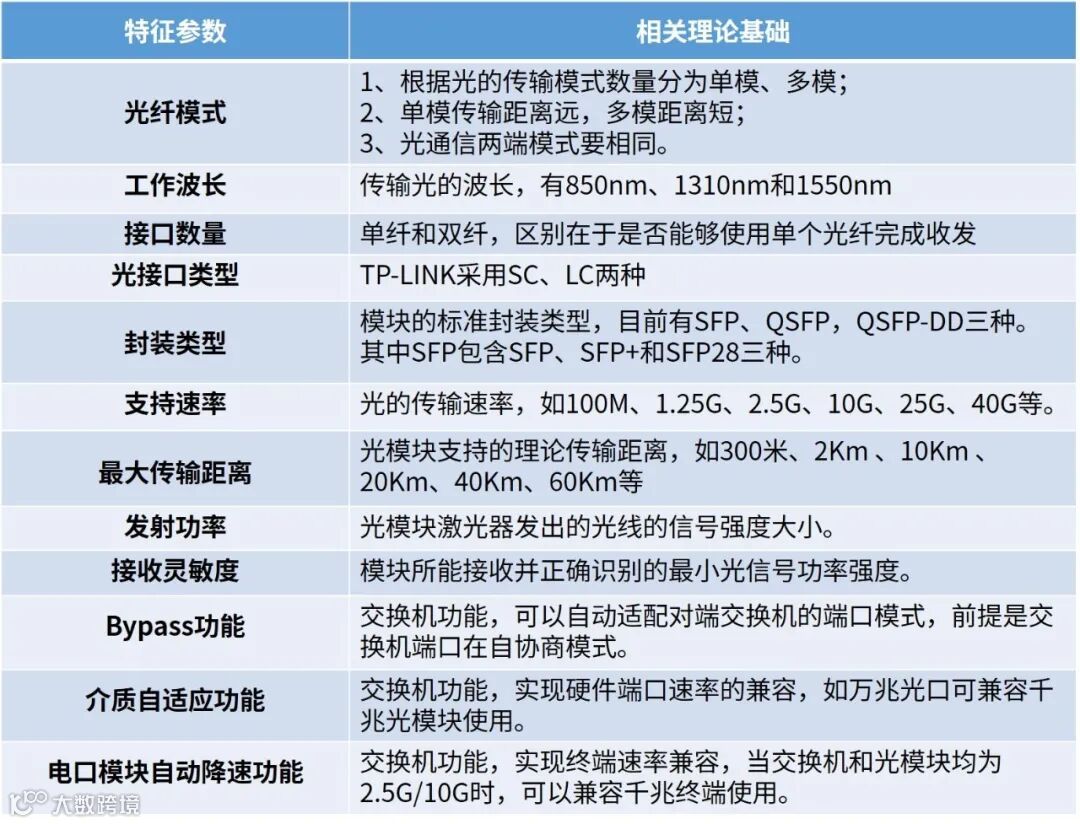

光模块和电口模块的主要规格特征参数：
光模块两端之间配合使用，一般需要满足如下条件：
（1）光纤模式匹配：单模配单模，多模配多模，不能混用；
（2）接口数量：单纤配单纤，双纤配双纤，不能混用；
（3）单纤产品收发对应：单纤产品使用不同波长的光在一根光纤中进行数据收发，两端需要收发配合。如TP-LINK光模块需要A/B端配合；
（4）传输速率兼容：光模块传输速率与封装方式相关，需要两端采用相同的封装方式并且速率兼容。
常见的光模块搭配错误的方式，如下图所示：
光模块和电口模块的应用场景
光模块主要用于搭配支持光模块插槽的网络设备，如交换机、路由器组建远距离高速有线网络，电口模块一般用于将网络设备的SFP光口插槽转换成以太网接口。一般使用的方法如下：
实际使用中也非常灵活，可以进行多种组合，光模块和电口模块常见的使用方式，如下图所示：

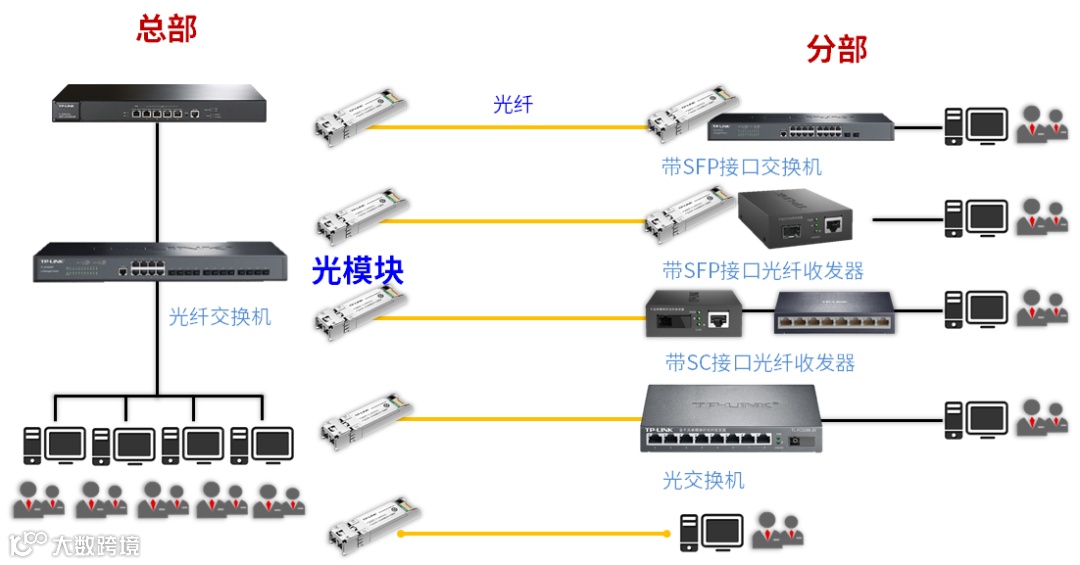

光模块常见应用场景▲

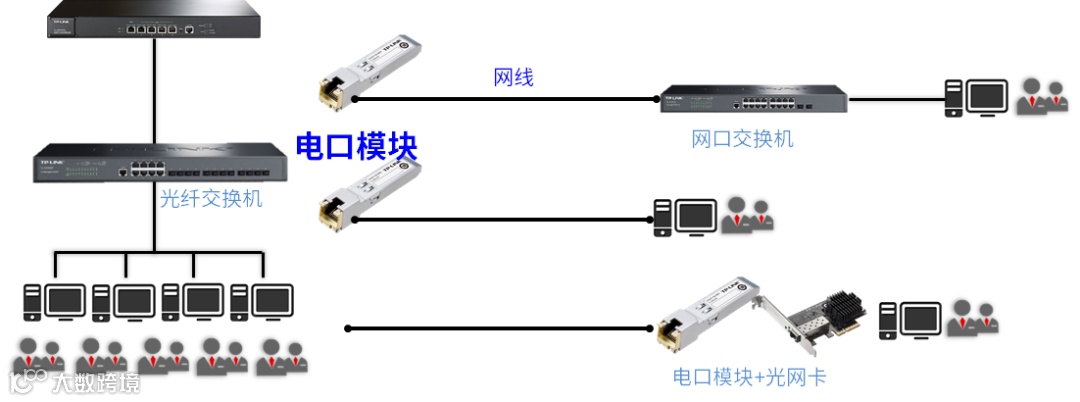

电口模块常见应用场景▲
TP-LINK光模块及电口模块产品线

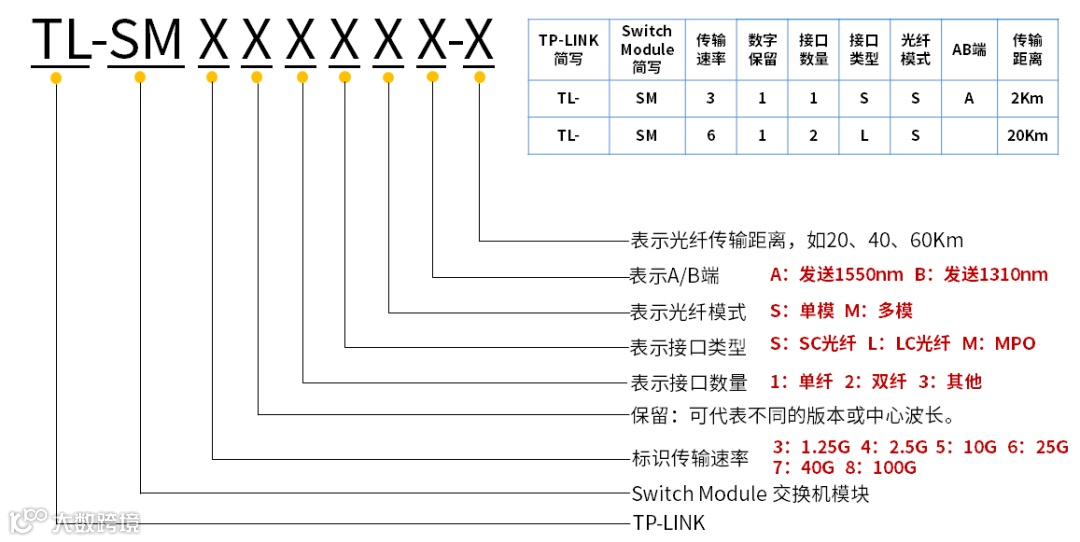

TP-LINK拥有非常丰富的产品，覆盖市场上主流的光模块和电口模块产品线，供客户选择。为了方便选购，根据光模块的常见特性参数对产品进行命名，熟悉之后可以根据产品型号快速判断产品的各项参数并搭配使用。
如图所示：

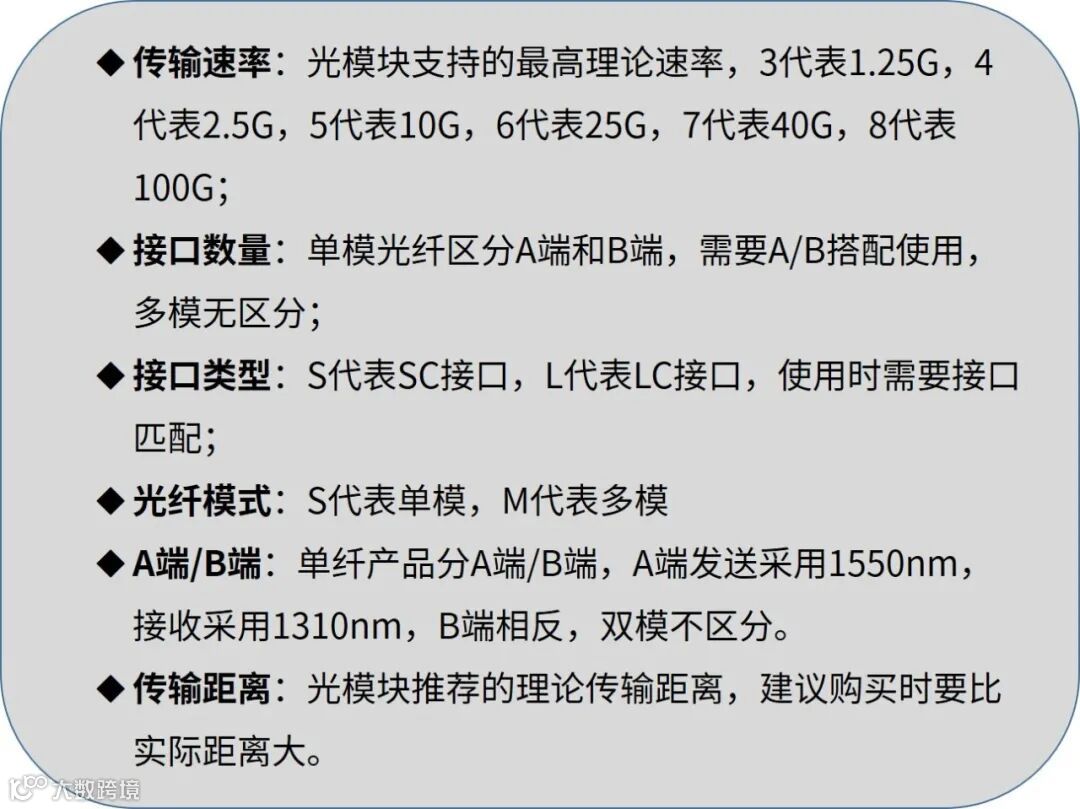

重要参数如下：

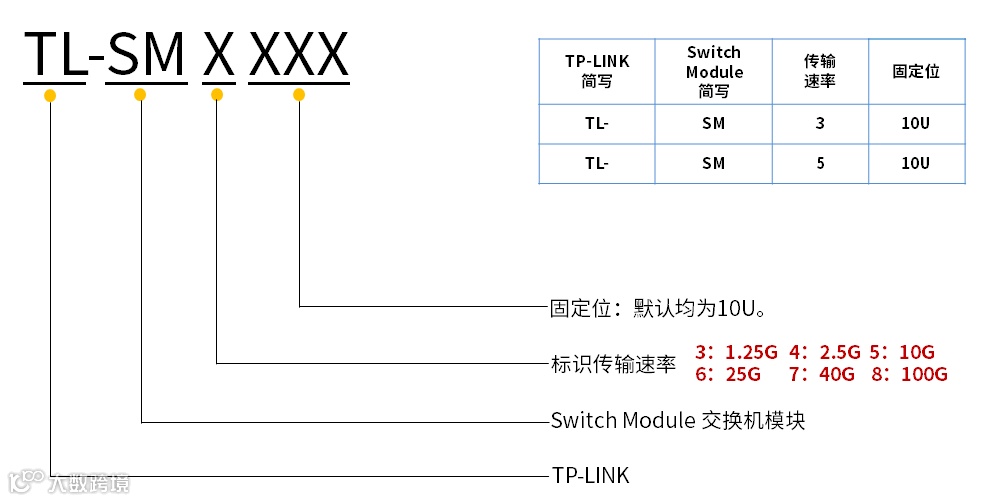

如图所示：
备注：传输速率表示电口模块的光传输端支持的最高理论传输速率，3表示1.25Gbps，4表示2.5G，5表示10G，6表示25G，7表示40G，8表示100G。

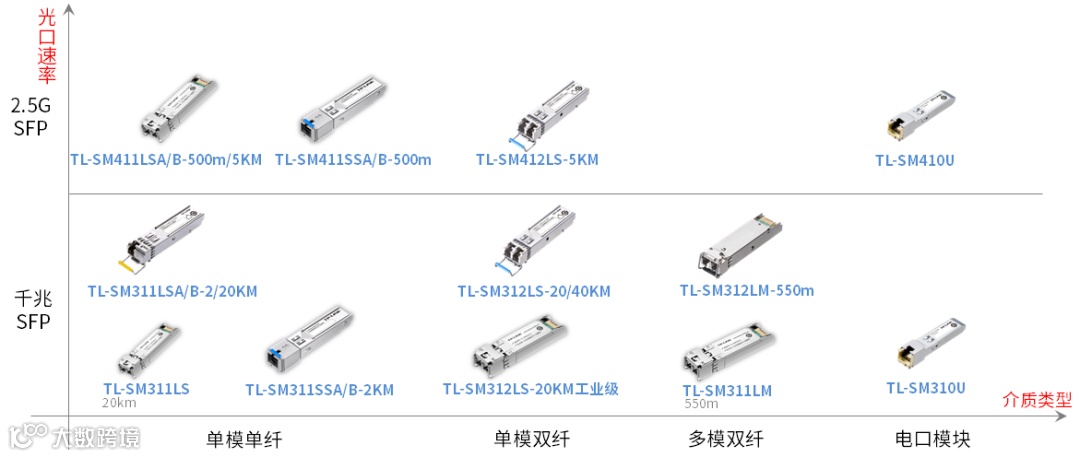

TP-LINK的光模块和电口模块产品线非常丰富，覆盖市场主流产品规格。1G和2.5Gbps光模块及电口模块产品线，如下图所示：

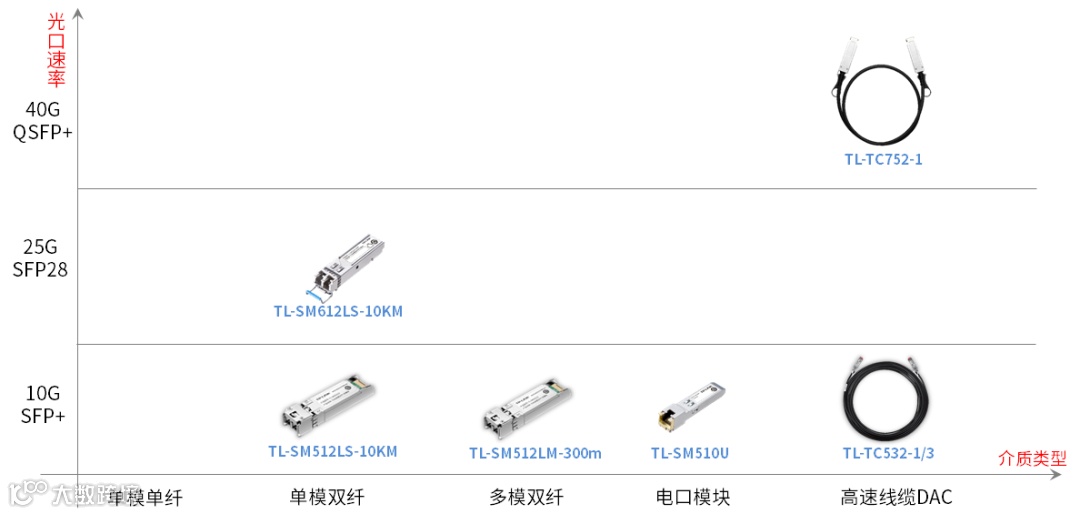

10G、25G光模块以及40Gbps的高速线缆DAC，如下图所示：
建议根据自己的网络传输带宽需求，灵活选购。
TP-LINK光电模块与路由交换的搭配
光模块和电口模块主要用于接入路由器或者交换机等设备上的光口插槽，但是设备的光口也存在速率的差别，有1G、2.5G、10G、25G、40G、100G等速率规格，所以也可能存在光模块以及电口模块无法搭配交换机使用的情况，这种搭配问题经常有客户反馈。
关于光模块和电口模块与路由交换的搭配，小商总结了以下原则：
（1） 搭配时，路由器光口、交换机光口、光模块、电口模块等建议采用相同的最高理论速率，即千兆光口搭配千兆模块、2.5G光口搭配2.5G模块、万兆光口搭配万兆模块。

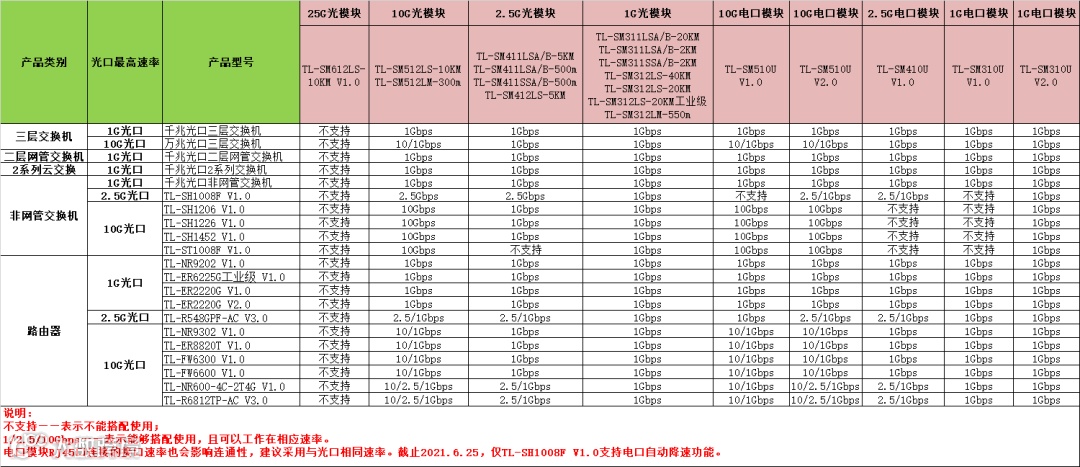

（2） 如果客户环境特别，必须采用不同的速率搭配，可以参考如下《TP-LINK光模块及电口模块与交换机兼容性速查表》。
总结
TP-LINK拥有非常丰富的光模块和电口模块产品线，可以搭配TP-LINK路由器、交换机等产品组建高速光纤网络，看完这部分内容，可以帮助你快速有效进行光模块产品的选择和搭配。
