工程商老王
你好，我有一个高校项目需要部署一套无线网络，然后想把一部分网络数据和网络拓扑展示出来，可以实现吗？
TP小商
你好，我们的NMS管理系统有大屏展示功能，可以把网络拓扑和模块化数据可视化。
工程商老王
能不能投到拼接屏上观看，具体需要怎么做？
TP小商
可以的，NMS大屏服务可以将网络数据一键投屏到任意显示器和拼接屏上，只需要电脑可以访问NMS管理页面即可，详细使用方法@￥……%……￥%！@
随着互联网应用日益丰富，像老王的这种需求也越来越多。在一个网络项目中，除了前期工勘、中期部署、后期验收这些基本操作以外，还追求更多个性化的增强体验需求，全网数据可视化就是其中之一。

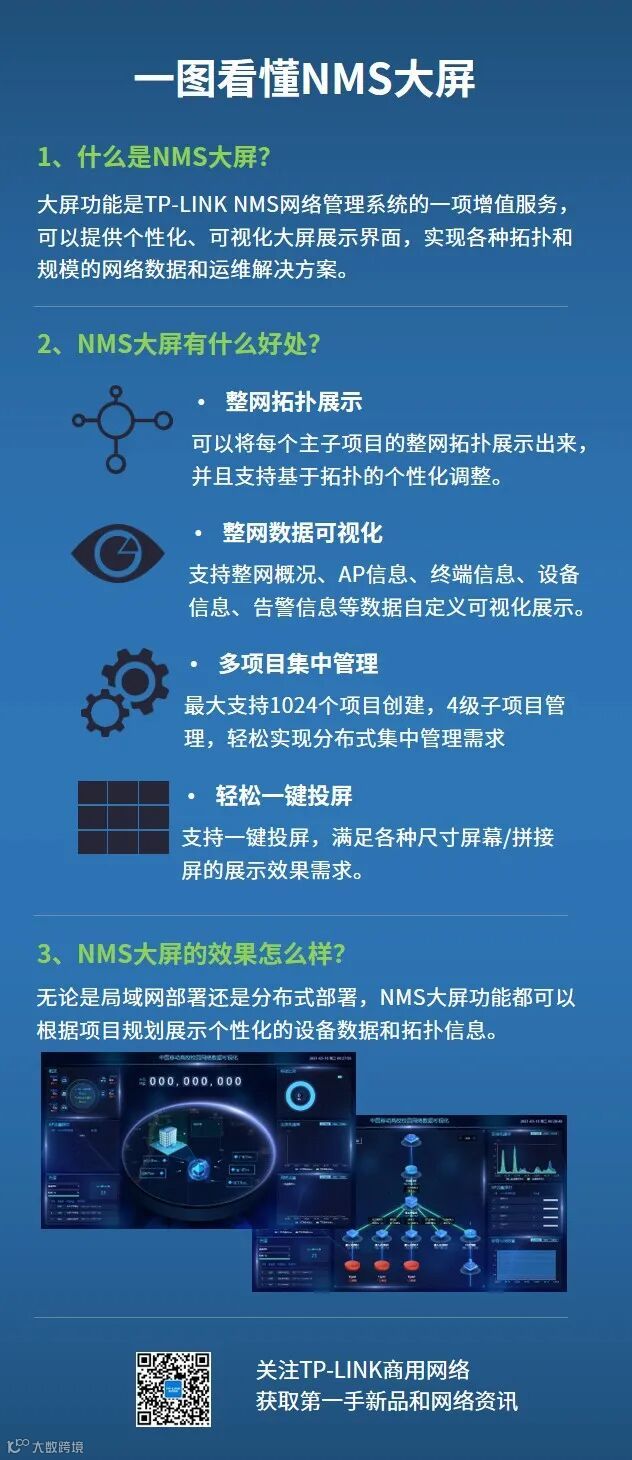

NMS大屏功能新上线！
无论是想展示完整的网络拓扑，还是想展示整网/路由器/交换机/AP/告警日志的数据，都可以通过我们的NMS大屏功能实现，那么具体该怎么做呢，接下来小商就给你一一介绍~
NMS（Neiwork Management System）即网络管理系统，可以对TP-LINK全系列路由器、交换机、AC控制器、无线AP、网桥进行统一管控，可实现万人规模网络的集中管理、网络运维、数据可视化的解决方案。
NMS解决了统一配置难题
NMS解决了网络运维难题
NMS解决了特殊需求难题
NMS管理网络更科学合理
看到这里，想必你已经对NMS和大屏功能有一定了解了，那么NMS大屏到底该如何使用，且往下看~

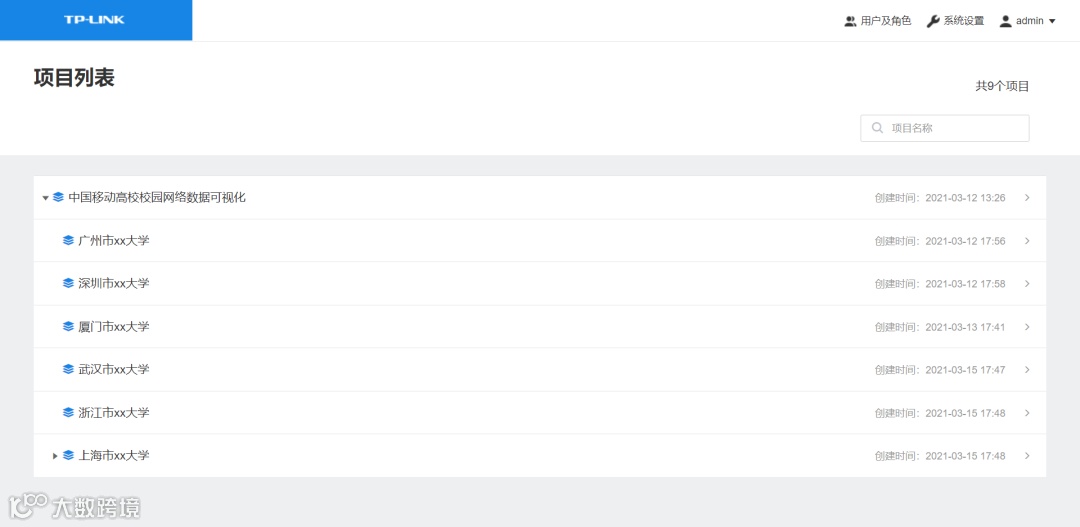

根据实际项目的数量规模创建主项目和子项目。
将路由器、交换机、AC&AP等设备添加到对应的项目中，目前NMS支持自动添加、手动添加、远程添加、智能添加，还支持通过SNMP协议添加第三方设备。
备注：第三方设备需要提供对应的MIB库。

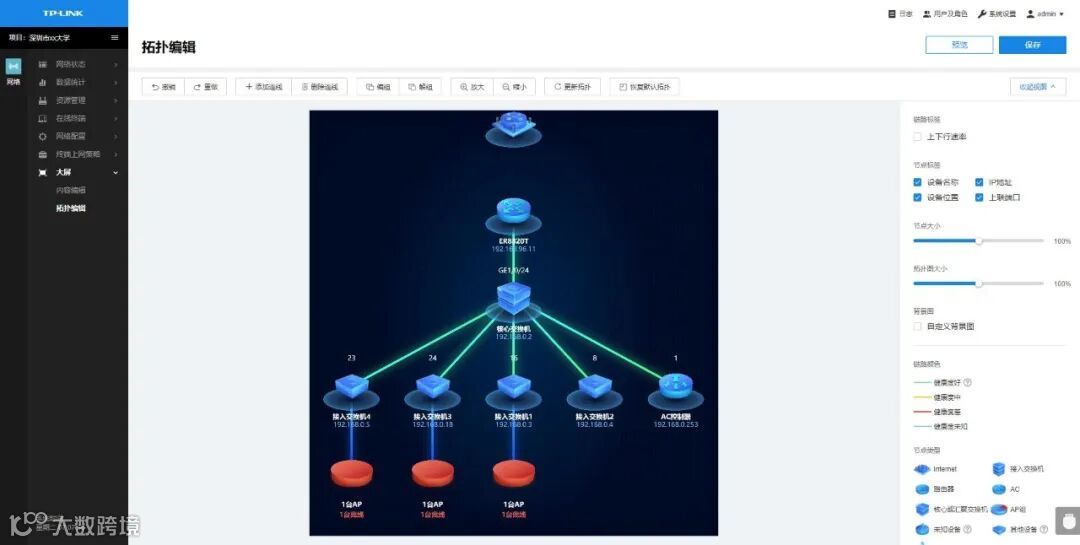

拓扑编辑页面可以自定义拓扑构局，支持编组、解组功能，可根据需要选择所要展示的标签内容（上下行速率、设备名称、位置、IP等），支持用户自定义背景图，展示大屏时会通过不同颜色表明健康度情况。
备注：进行拓扑编辑后需要在右上角点击保存配置。

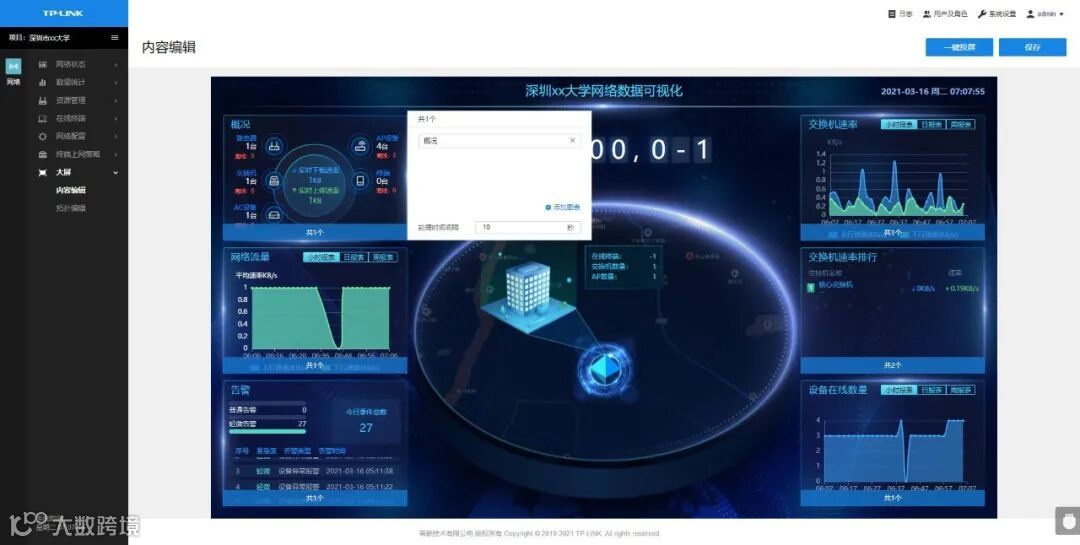

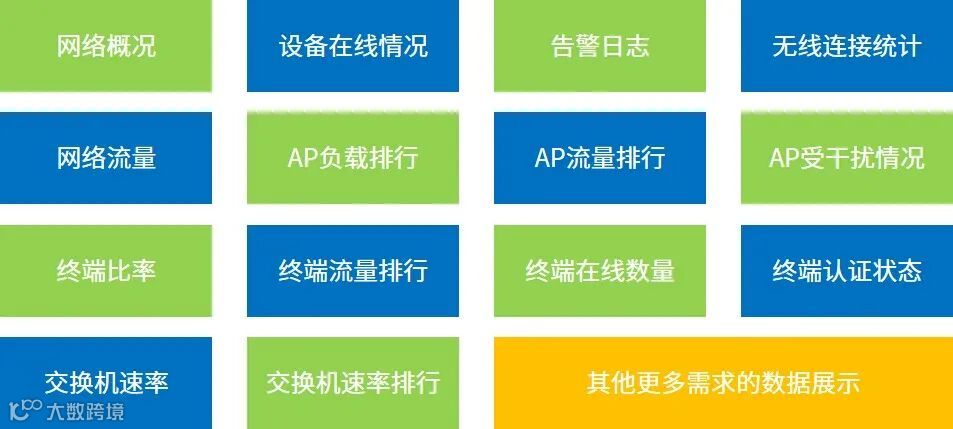

在内容编辑页面，首先可以针对整个项目进行自定义名称，其次可以根据具体实际展示需求进行N+1组合（N≤6），其中1表示中心拓扑，N表示需要展示的模块内容，每个版块可以支持多个数据模块的个性化轮巡展示，随时查看过去某个时间点的网络状况和告警信息。目前大屏服务支持的展示模块有：

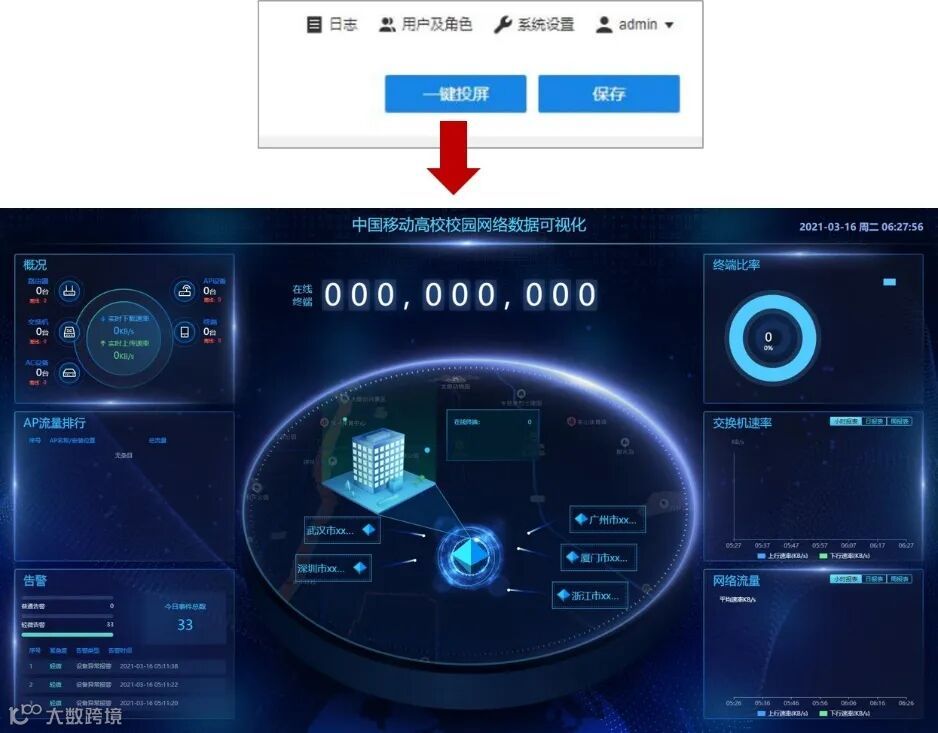

当每个项目的大屏服务都配置好后，可以切换到主项目的【大屏->内容编辑】页面，通过右上角的一键投屏，就可以将所有子项目都展示在管理NMS的主机屏幕上，可以满足各种尺寸屏幕/拼接屏的展示效果需求。
备注：如果NMS是公网IP，也可以从外网访问NMS的管理页面进行远程一键投屏。
到此，大屏相关的设置就都完成了，下面我们通过一个demo视频来感受一下震撼的大屏效果吧~
NMS大屏功能演示
应用场景
NMS大屏提供了可视化的网络数据展示，可以基于项目、路由/交换机/AP/终端的数据信息，实现整个项目网络健康度的监测，可以根据拓扑状态、设备状态、告警信息快速响应网络中的异常动态。非常适合在高校、机关单位、分布式运营商、智慧社区、智慧医院、智慧乡村等场景下使用。
主要分成两种部署方式

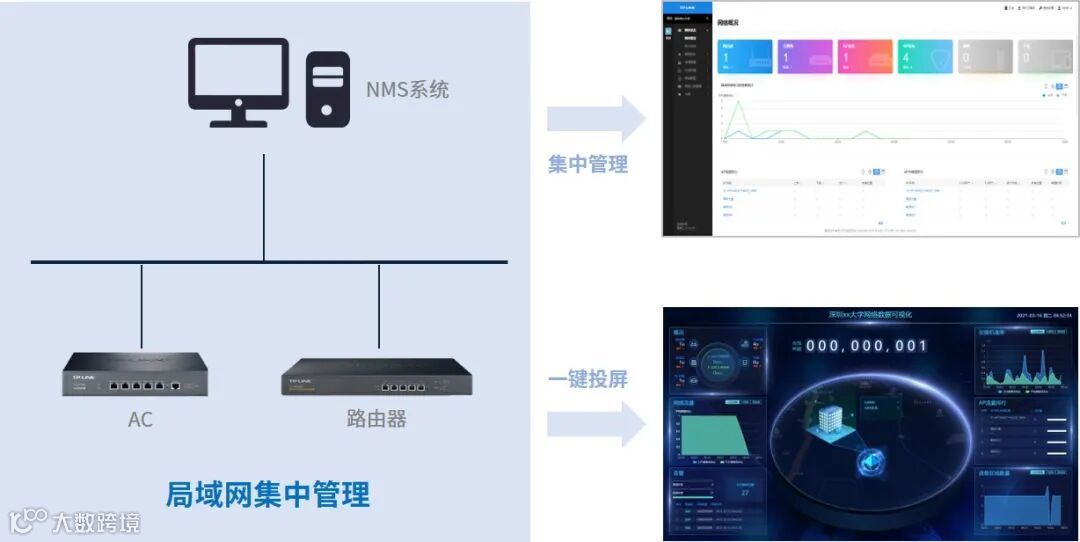

对于某地区高校、地区有关部门、地区医院的网络项目，这类场景的网络拓扑是独立的，需要将整网的网络数据通过大屏幕展示出来，具体设置步骤如下：
（1） 采用局域网部署方式
（2） NMS创建一个项目，添加所有设备
（3） 集中管理、一键投屏

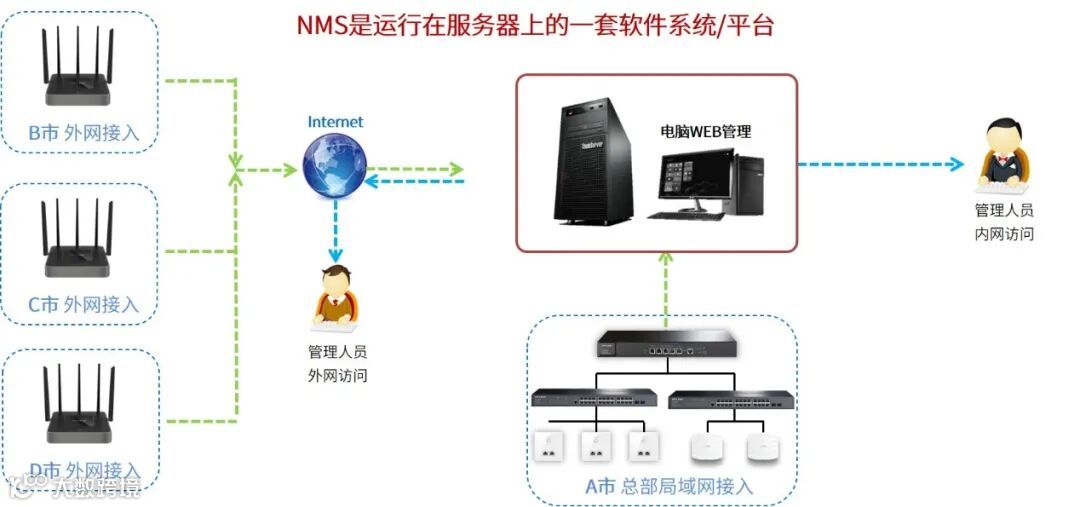

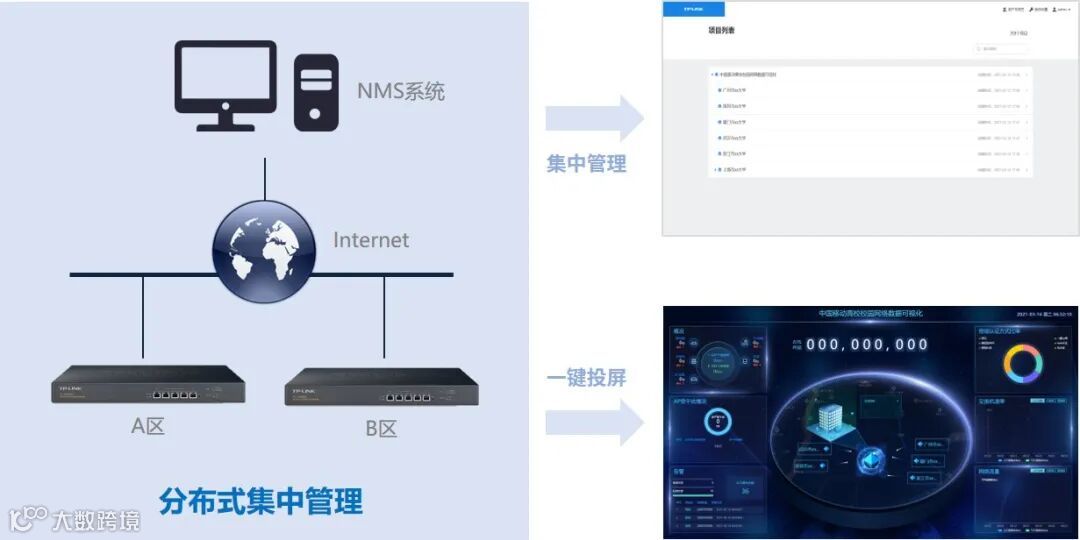

当有多个地市的网络设备统一集中管理、一键投屏的需求时，例如不同地市的高校、医院、乡村等，在每个地区分别搭建一台NMS显然是不可能的，因此需要采用NMS分布式部署方式，具体设置步骤如下：
（1） 采用分布式部署方式
（2） NMS创建一个主项目，多个子项目
（3） 将分部设备添加到对应子项目
（4） 将子项目的权限分发给地市负责人
（5） 集中管理，选择指定项目一键投屏
TP-LINK NMS系统可以对设备进行统一管理，也可以针对设备上报的数据进行二次分析和可视化展示，整体通信流量不大，推荐的硬件配置为Inter i3+8GB或以上配置的服务器，可根据项目规模大小和实际情况适应提高服务器硬件规格。

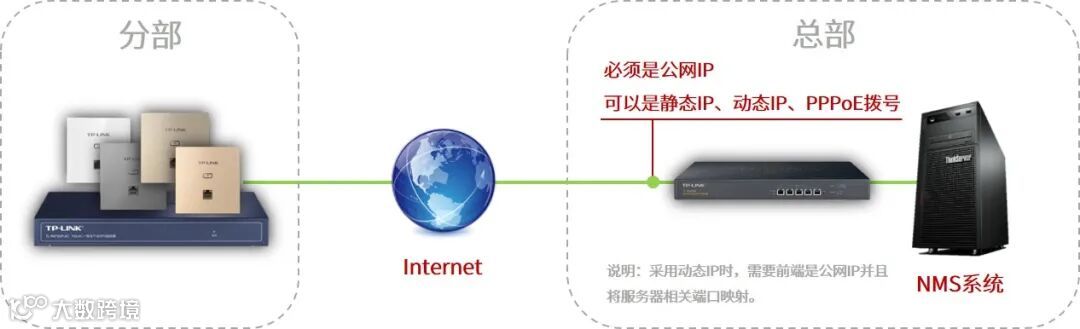

分布式集中管理的项目中，由于分部设备是和总部的服务器主动通信，要求服务器具备稳定的网络和IP地址，以便设备分部能够访问，保证数据的稳定性。因此总部需具备公网IP地址。
出于安全考虑，远程访问通常需要提供HTTPS访问接口，所以需要提前申请SSL证书。可以通过CA厂商代理申请证书。如果可以接受不安全的HTTPS网站也可以不用申请SSL证书（对实际使用没有影响）。
方案成本
设备及软件费用一次性投入，后期有宽带费用及管理维护产生的费用：
服务器主机硬件费用：NMS专属服务器主机，一次性投入。
宽带费用：具有公网IP的宽带及满足要求的带宽，持续性投入。
备注：若整网全部采用局域网接入，且没有远程管理的需求，则无需关注此项。
NMS软件费用：自备服务器主机安装NMS软件时，需购买NMS软件及点位授权，一次性投入（包含NMS大屏、业务随性等功能模块）。
其他费用：域名备案以及管理维护所产生的成本。

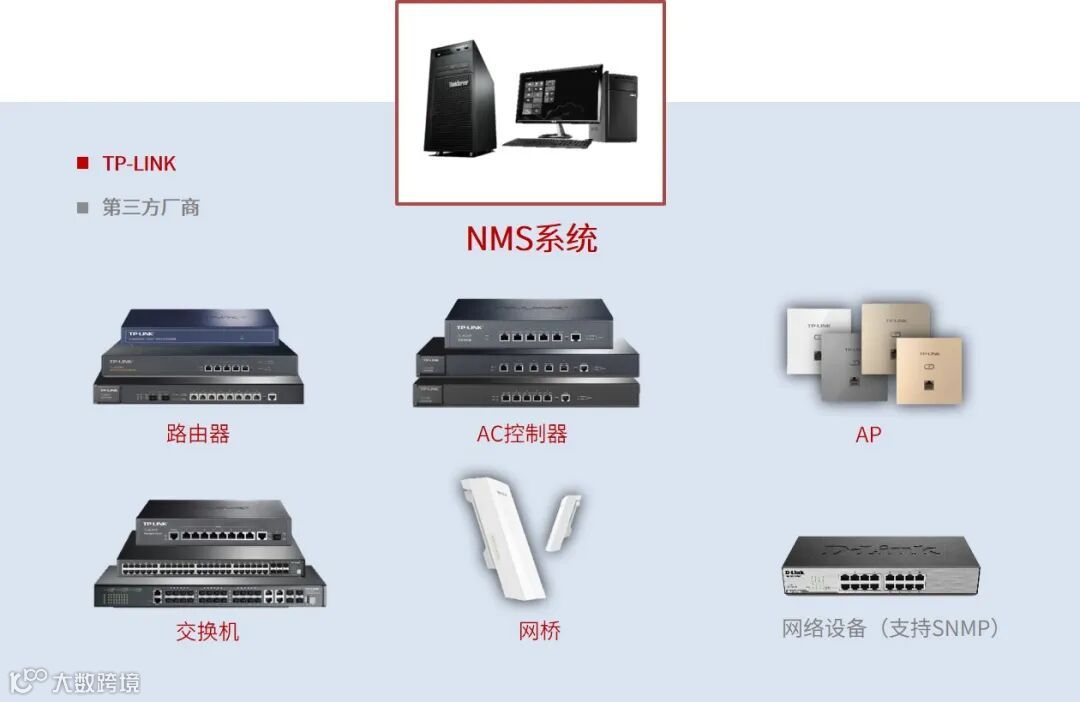

NMS系统可以管理TP-LINK全系列商用产品和支持SNMP（通用或私有MIB库）的第三方设备，当前设备接入情况如下：

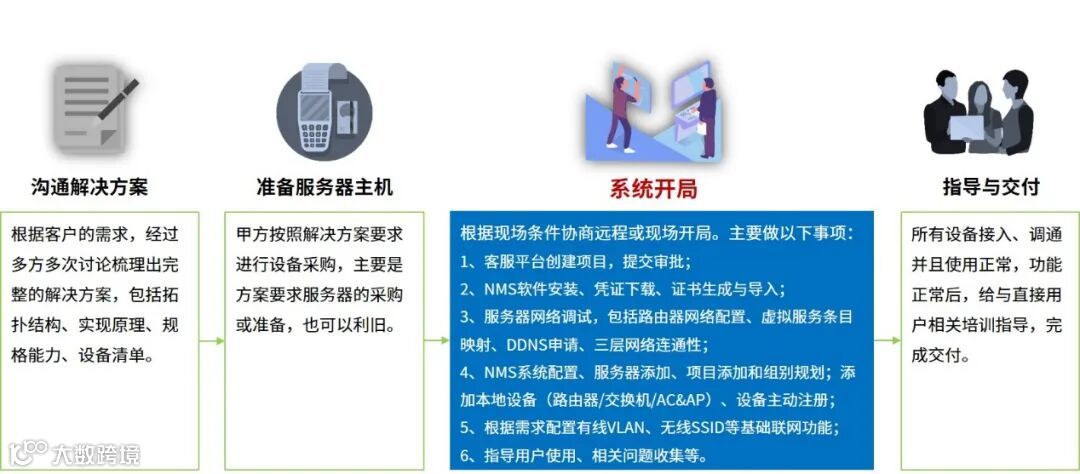

TP-LINK提供售前、售后一体的技术服务体系，您有任何网络项目需求都可以联系400-8863-400或当地业务获取项目支持，我们会提供详细的解决方案支持，并在后续项目实施阶段根据需要提供现场指导。
你可能关心的
1、 NMS是收费软件吗？
NMS是一套收费的软件管理平台，需要通过授权License才能使用，包括两种类型的产品，分别为标准规格和扩展规格。具体费用与接入的设备数量有关，具体价位请咨询当地业务经理。
2、NMS部署服务器端需要企业专线宽带吗？
不是必须，也可以用普通宽带。
企业专线宽带由于配置静态、公网的IP地址，且带宽稳定性有保障，所以对分布式网络应用非常有利，所以如果有条件，则建议使用专线宽带，配备静态IP地址。如果使用普通宽带，则需要保证获取到公网IP地址并且带宽充足、申请DDNS作为接入地址。
3、 NMS大屏功能自定义的背景图片格式有什么要求吗？
目前支持上传宽度大于858px，高度大于942px的jpg和png格式的任意图片。
4、如何试用NMS系统？
如有项目需求和兴趣，我们欢迎试用，具体可以联系当地业务经理。
