在一些网络环境中，多级设备级联时，可能会接错线而产生网络环路，导致广播风暴，引发网络瘫痪问题，一旦出现网络风暴将会给整网带来灾难性的网络故障。
小商课堂开课啦！今天小商就来讲解下如何使用网管交换机或三层网管交换机的环路检测功能来预防环路，快来一起学习吧！
什么是网络环路？

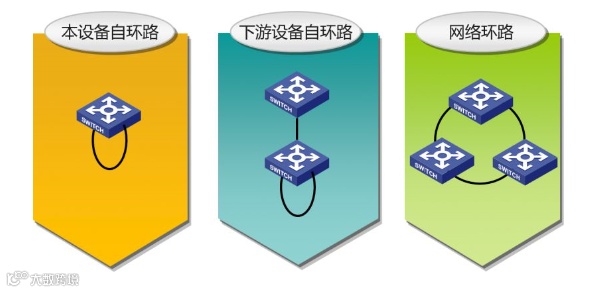

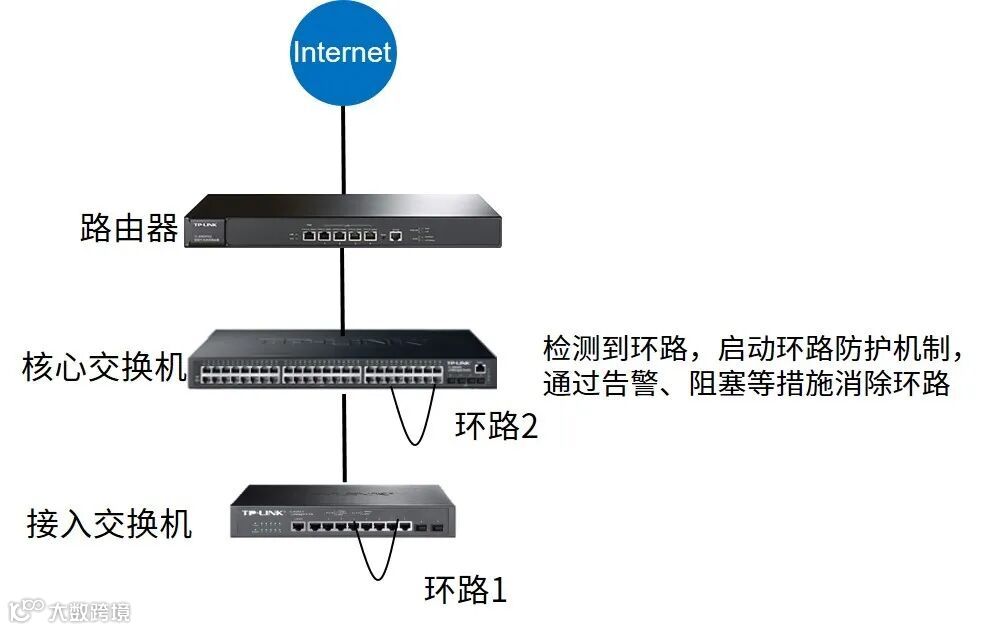

网路环路是指一个局域网的物理连接形成了一个闭环，使得广播包在网络反复循环转发，导致最严重的后果就是产生广播风暴，从而造成网络瘫痪。常见的网络环路如下所示：
解决此类问题，就需要交换机在发现环路时，自动阻塞一个端口，从而切断环路状态。
环路检测功能如何设置？
我们可以在交换机上开启“环路检测”功能，并可配置各个端口的状态、处理模式、恢复模式，使出现环路时自动阻塞端口，环路解除后自动恢复端口使用，保障终端可以正常上网。
01
云交换系列设置方法
云交换机启用环路检测会持续检测环路状态，检测到端口上有环路则会阻塞端口来破环。云交换设置方法也很简单，只需要在页面启用环路检测功能开关即可，简单实用。
02
3系列及以上交换机

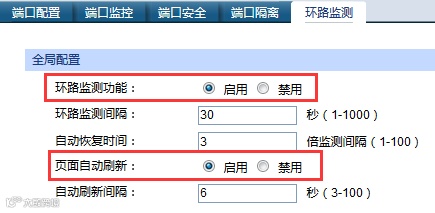

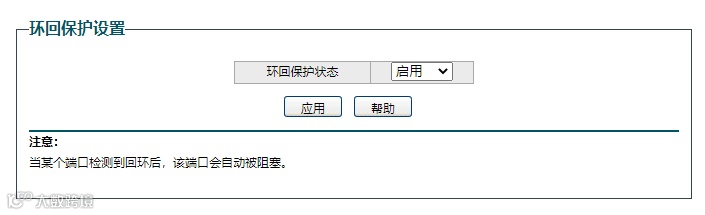

1、在三层/二层网管交换机【二层交换】--【端口管理】--【环路监测】，启用环路检测功能；
2、在【端口配置】中选择需要检测的端口，并将状态改为启用，同时可选择处理模式和恢复模式即可。

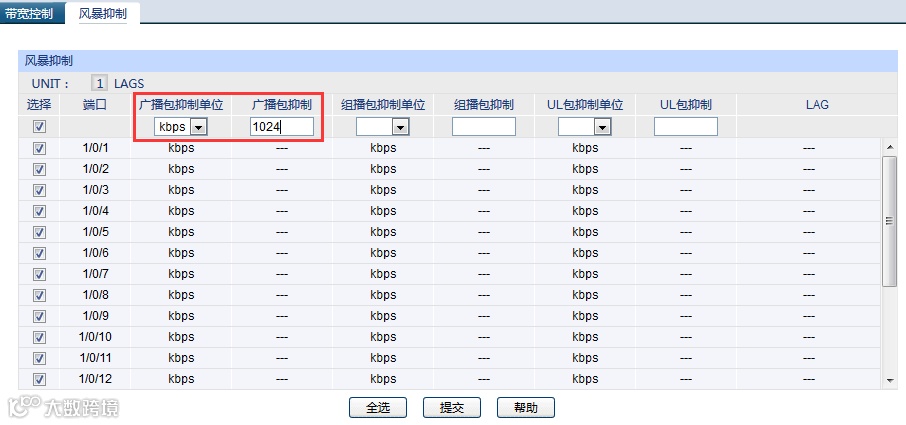

如果将处理模式设置为警告时，还需要在风暴抑制中设置广播包抑制。
注意：目前交换机的环路监测功能无法在不同VLAN内监测，只能在对应的设备管理VLAN内监测。
