项目整体描述

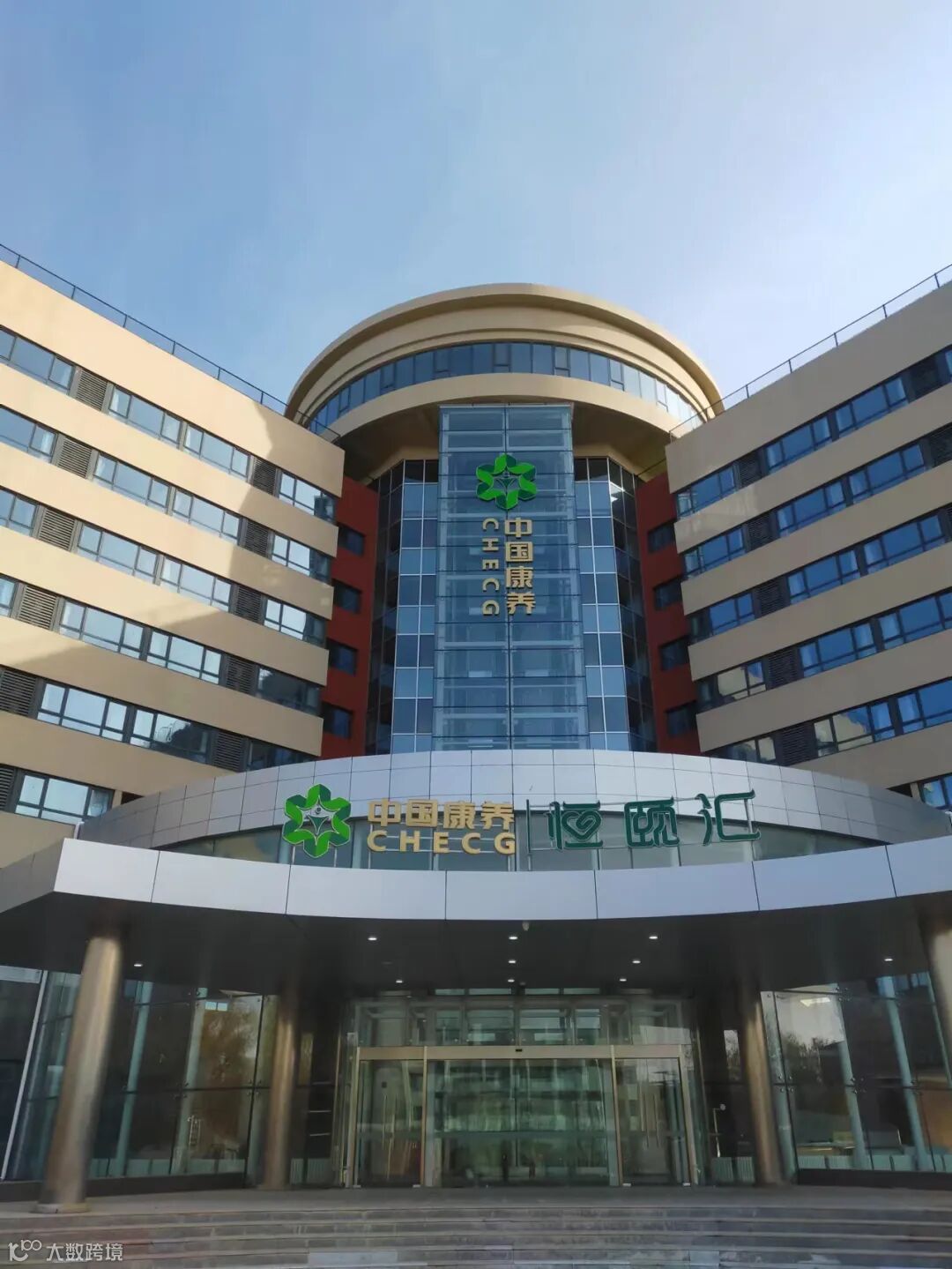

北戴河燕山疗养院坐落于秦皇岛燕山地区。本次，TP-LINK为疗养院园区无线网络实现升级改造，全套使用TP-LINK设备，包括路由器、交换机、防火墙、无线AP等共200余个，并通过划分内部办公网、老人无线网络、访客网络等多个网络，以及对不同权限设置，实现整个园区的无线有序上网。
需求分析
网络传输方面
【1】全面的无线覆盖，覆盖对象包括疗养院每个房间、走廊、护工宿舍等；
【2】提供可靠的带宽接入，满足充足的终端接入数量，保证无线网络高效、稳定；
【3】无线网络需支持无缝漫游，满足随时随地的上网需求；
【4】无线网络、监控网络各自独立，保障各业务并行有序进行，互不干扰，同时保证办公系统安全性；
【5】老人用网、护工用网、访客网络等互不干扰；
【6】统一管理、配置，实时监控各接入点运行状况；
【7】机房网络需要有线路冗余备份设计，保障在主纤断裂情况下，各子系统的稳定运行；
【8】中心机房网络设备需求灾备冗余机制，满核心路由足多宽带接入，保障在单条宽带故障的情况下网络不中断，保障网络、监控网络24h不间断运行；
【9】所有网络设备支持云平台管理，及时了解各设备的运行状态及网络接入使用情况，方便后续日常维护。

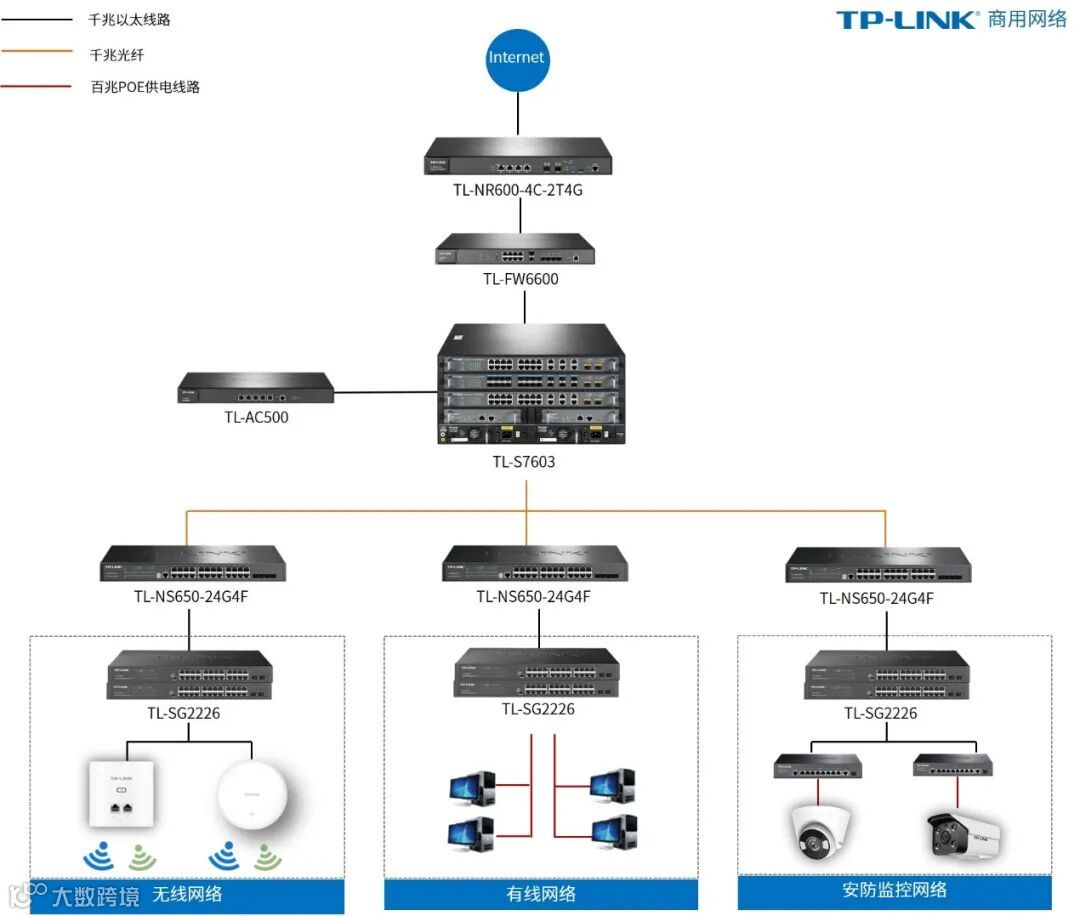

解决方案
方案特点
全面的无线网络全覆盖
全面的无线覆盖，保证疗养院内每个地方都能够连接上无线，保证无线网络需求。
安全可靠、分层清晰
疗养院内有线网络和无线网络在物理上实现隔离，确保网络安全和网络质量。
同时，有线网络中有线网络、无线网络、监控系统等同样业务分离，确保各业务分离，并行运行；
高可靠性、高拓展性
1、网络为全千兆规划，保证其上网速度；网络设备可通过网管设备集中管理，实现整个网络的稳定、快速运行；
2、核心路由支持Web认证、短信认证、PPPoE等多种用户接入认证方式，管控上网权限。
3、每个楼层的接入设备都会留有冗余，保证在某个端口出现问题，可以及时更改到冗余接口，保证正常的网络办公，随时拓展设备。
便于部署
吸顶AP、面板AP均支持POE供电、12V DC供电，无需强电，灵活布点，美观大方，方便安装；
方便管理
所有AP设备由AC统一管理，可实时查看AP运行状态，方便网络管理和维护；
使用效果

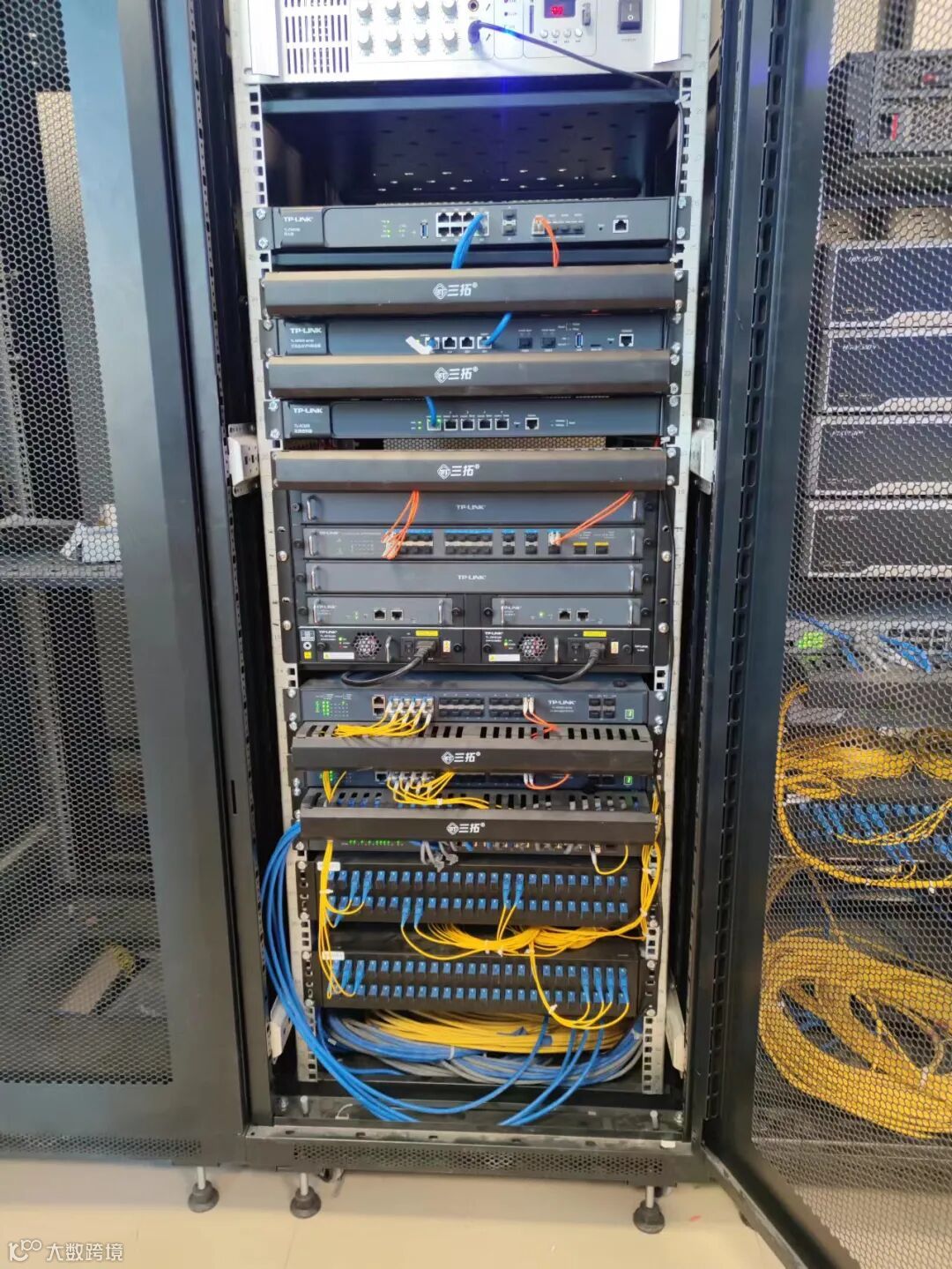

机柜安装图

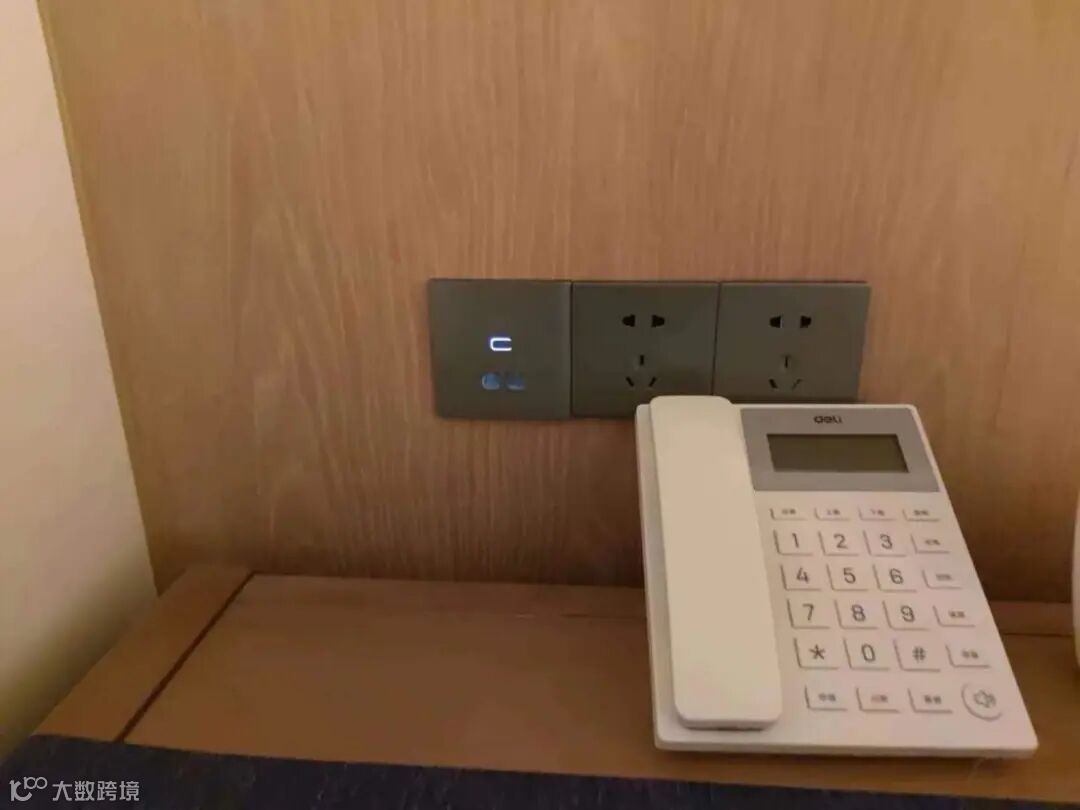

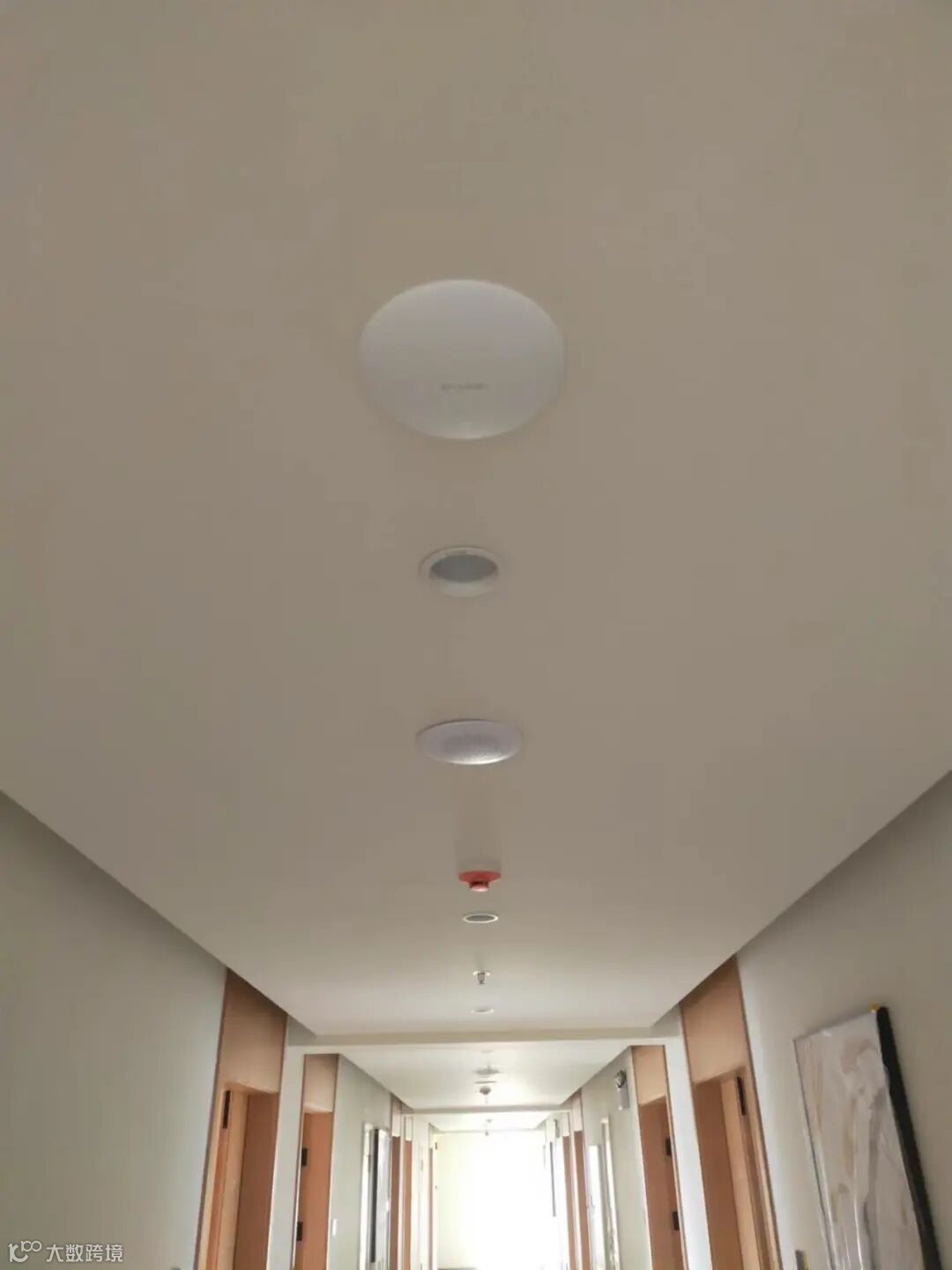

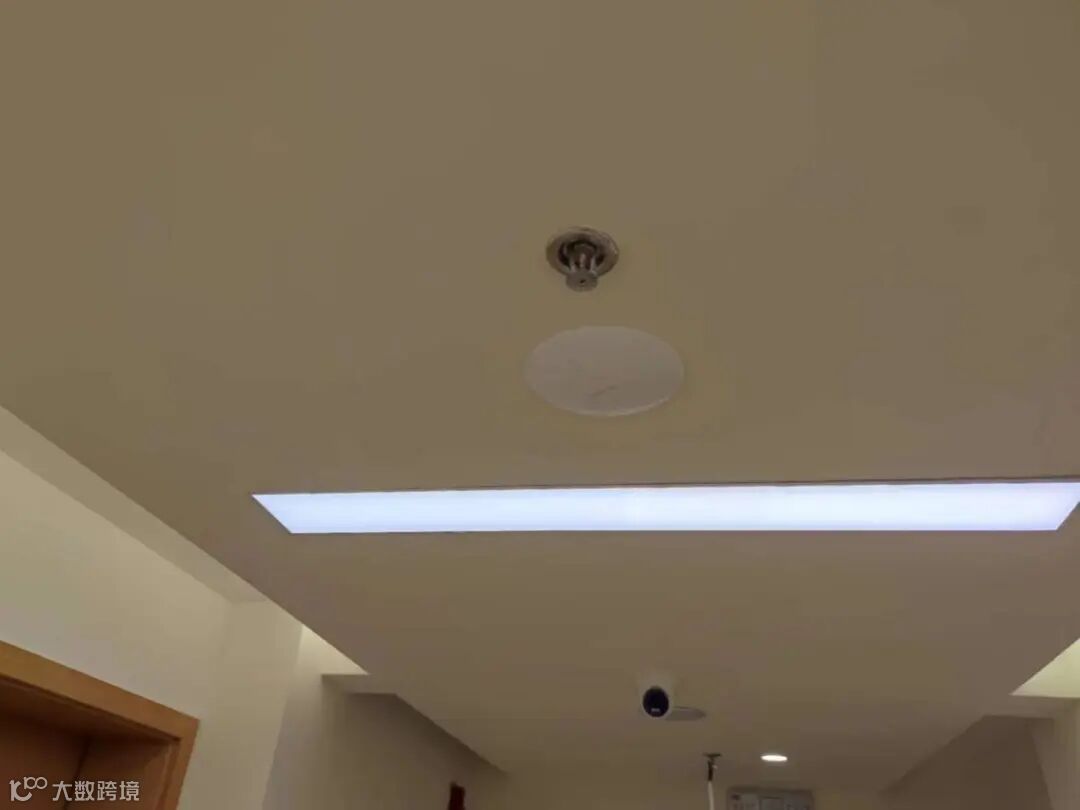

AP安装图

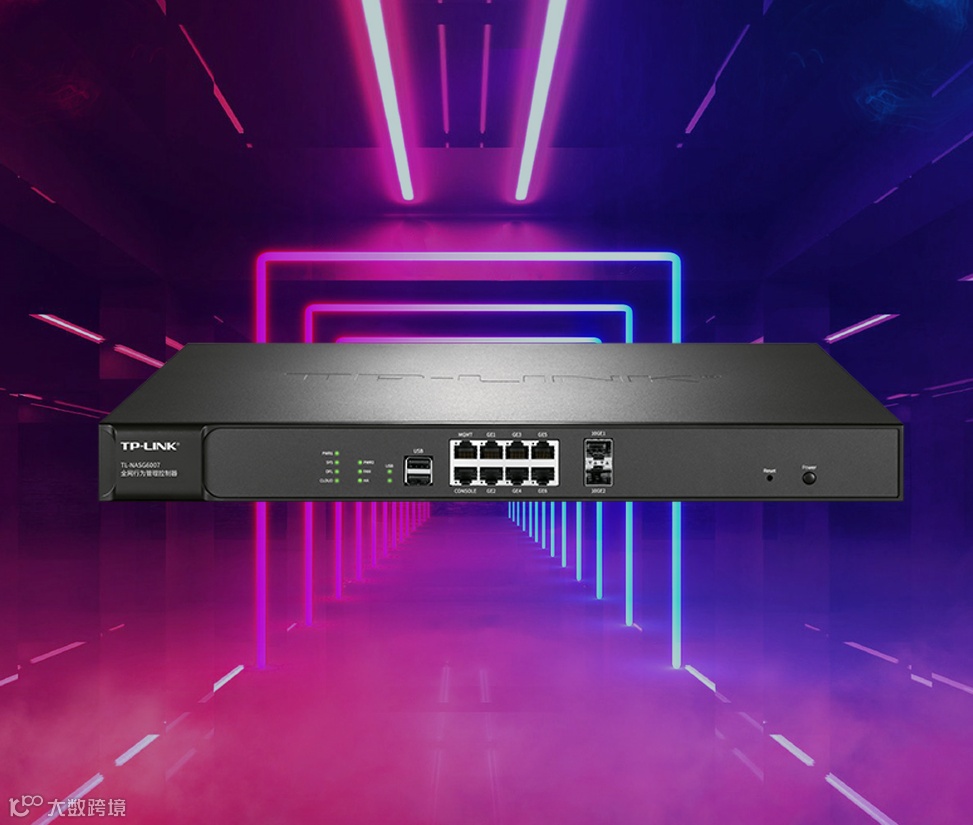

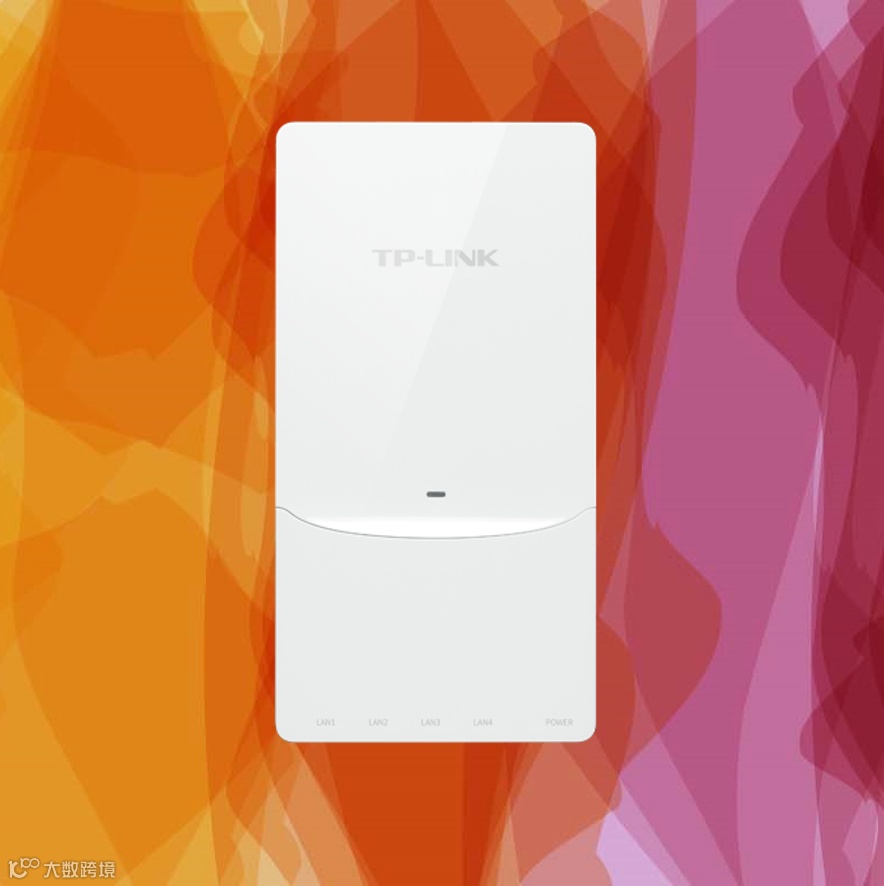

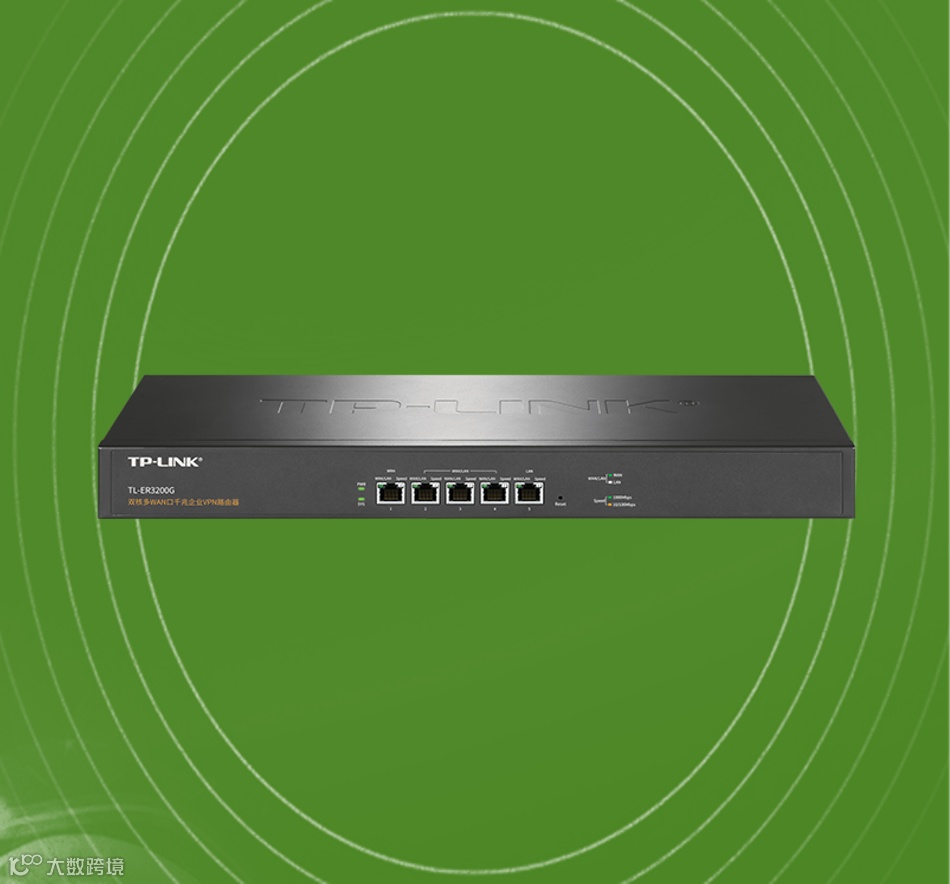

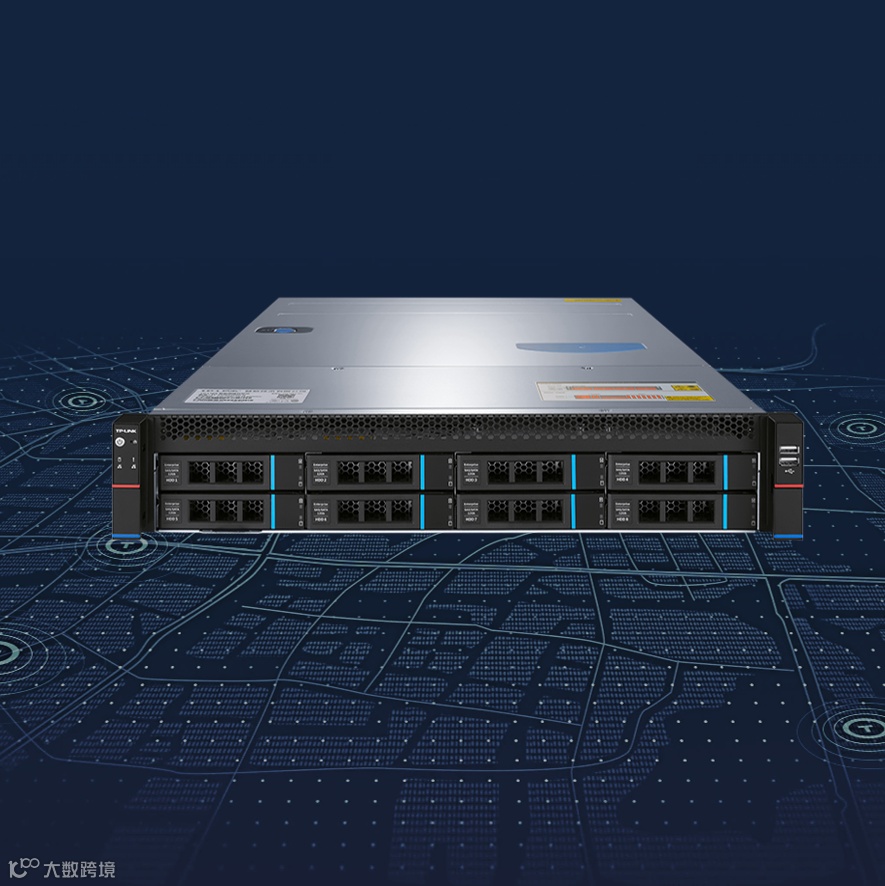

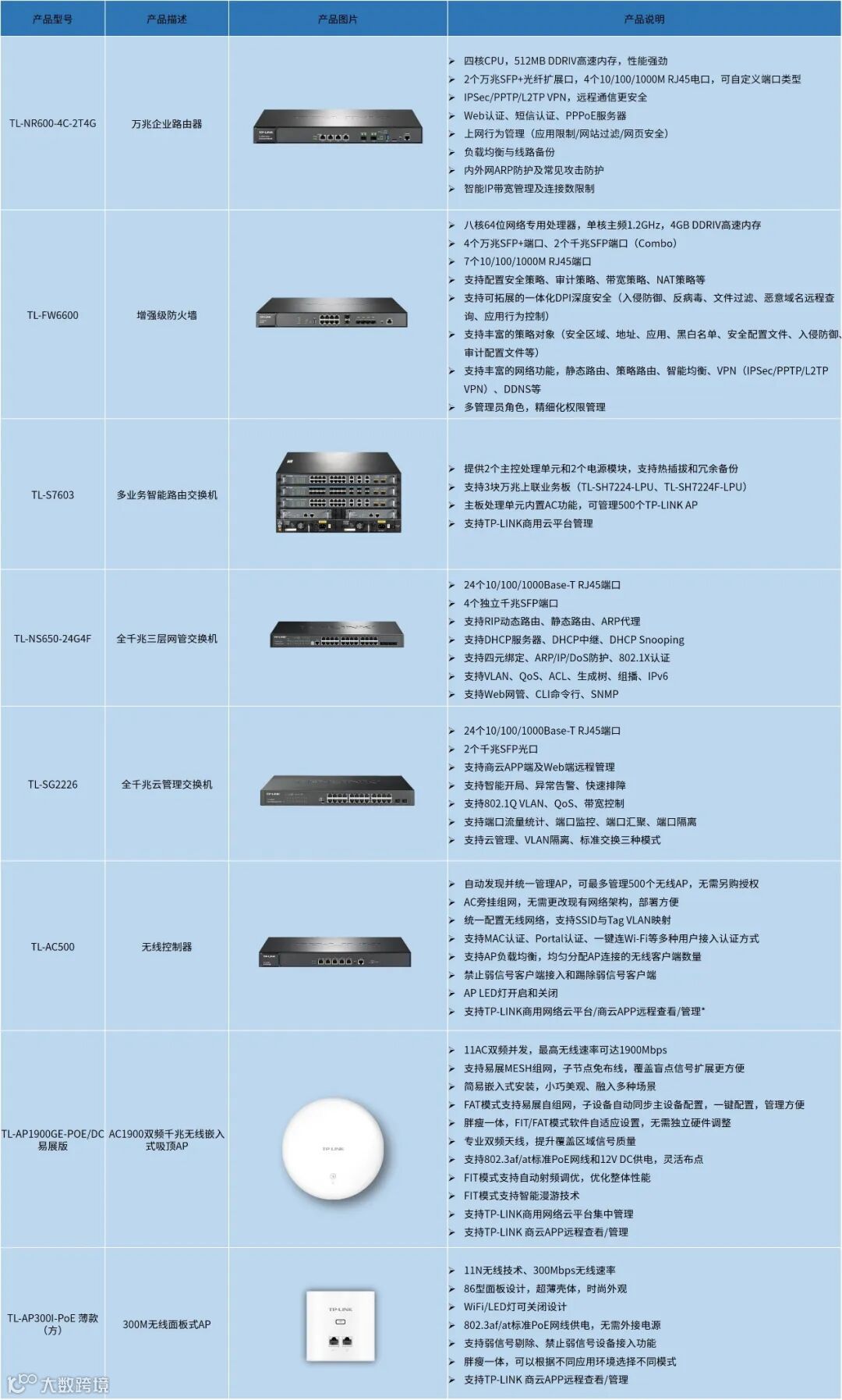

核心设备清单
