典型多环拓扑
工作原理
正常工作时，RPL端口阻塞所在链路，防止网络环路；当环网中某条链路出现异常断开时，异常节点会发包通知RPL Owner节点，于是RPL端口放开，使所在链路恢复正常通信，保障整个网络通信不中断。
注意：一个环网中，有且仅有一个RPL Owner节点。
配置方法

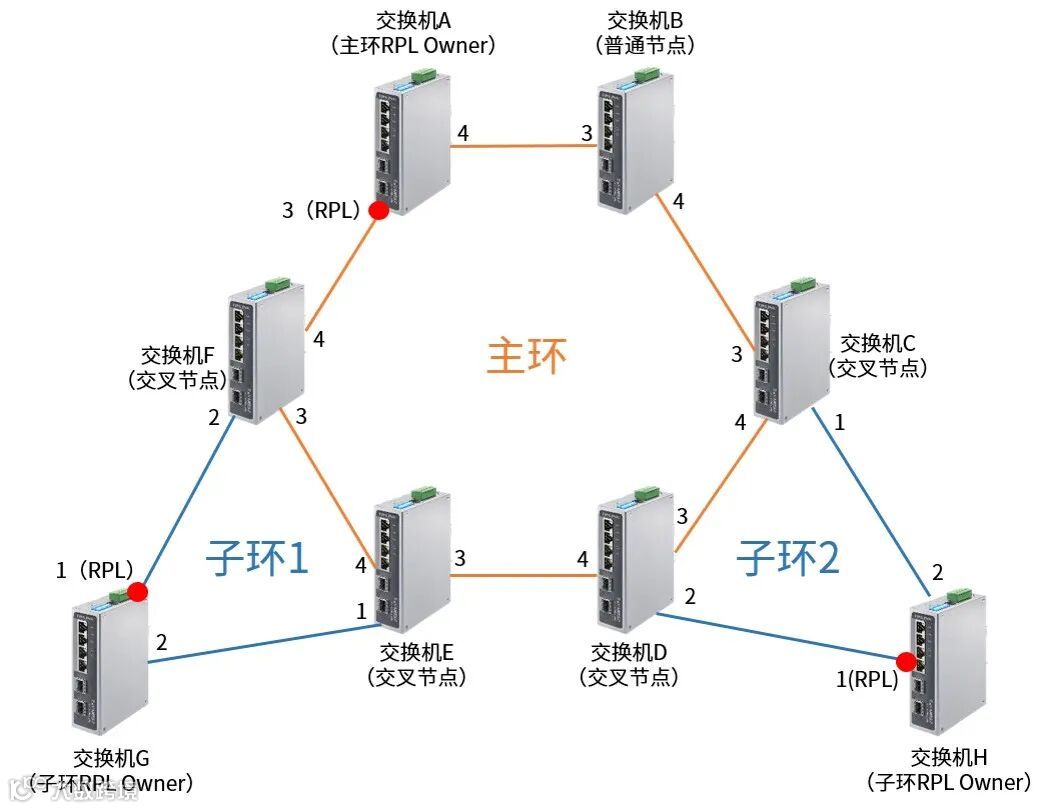

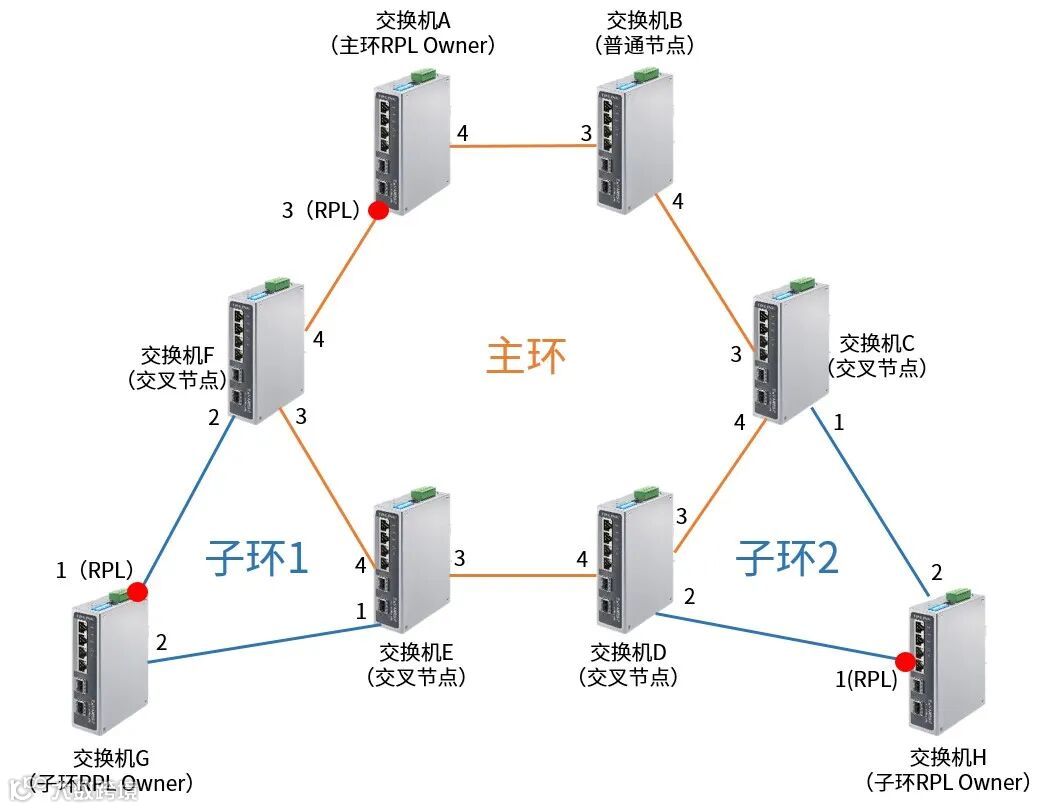

主子环需要使用WEB页面进行，不支持拨码和ERPS快捷设置。可以任意指定所用端口，拓扑示意如下：
角色分类：
🔷 主环：交换机A为RPL Owner节点，交换机B、C、D、E、F为普通节点 ；
🔷 子环：交换机G、H分别为两个子环的RPL Owner节点，交换机C、D、E、F为普通节点；
其中C、D、E、F又为主子环交叉节点。
【配置ERPS主环】
”
交换机A（RPL Owner）的配置如下：
1、启用交换机的802.1Q VLAN功能

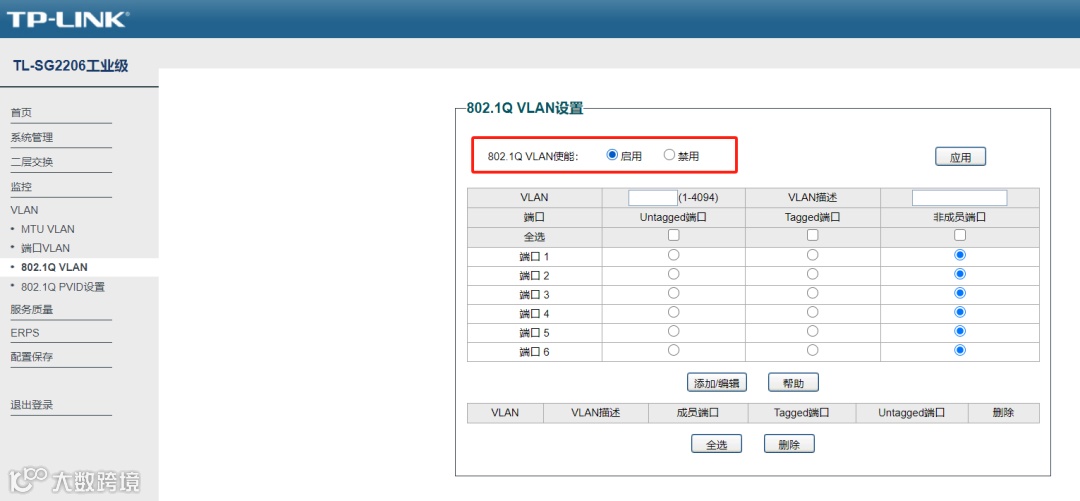

依次点击→<802.1Q VLAN>，将“802.1Q VLAN使能”选择为启用，如下图所示：

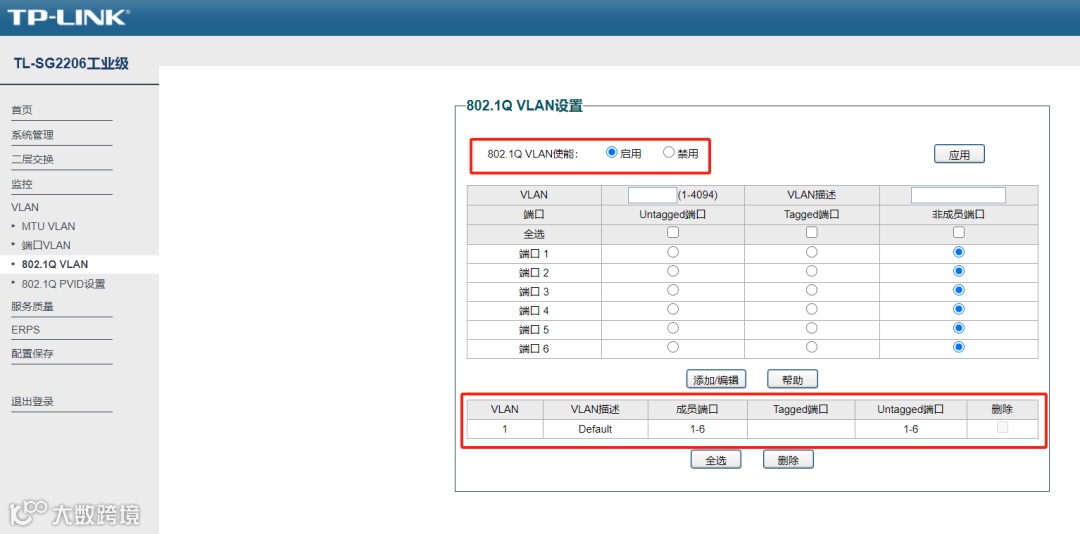

点击<应用>后，页面显示如下图所示：
2、配置环网保护实例

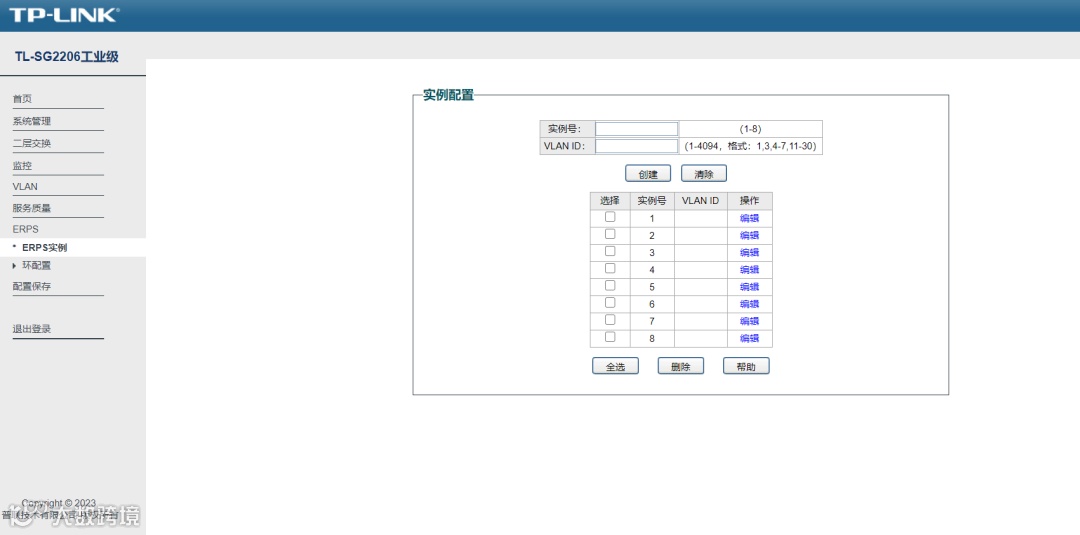

依次点击→，如下图所示：
点击<设置>后，填写实例号，并填写需要保护的VLAN（保护VLAN需同时包含数据VLAN和协议控制VLAN），此处数据VLAN为1，预设ERPS主环的控制VLAN为4084，如下图所示：
点击<创建>后，页面显示如下图所示：
这里，就完成了保护实例的配置，需要注意的是，设置的VLAN ID范围，需要包含所有数据VLAN和控制VLAN，比如数据通信用到了VLAN 1-5，ERPS环的协议控制VLAN设置为4084，那么这里VLAN ID范围可以设置为1-4084，表示保护1~4084的全部VLAN。协议控制VLAN在ERPS环配置中会用到。
3、配置ERPS环
✨ 环配置：
依次点击→，如下图所示：

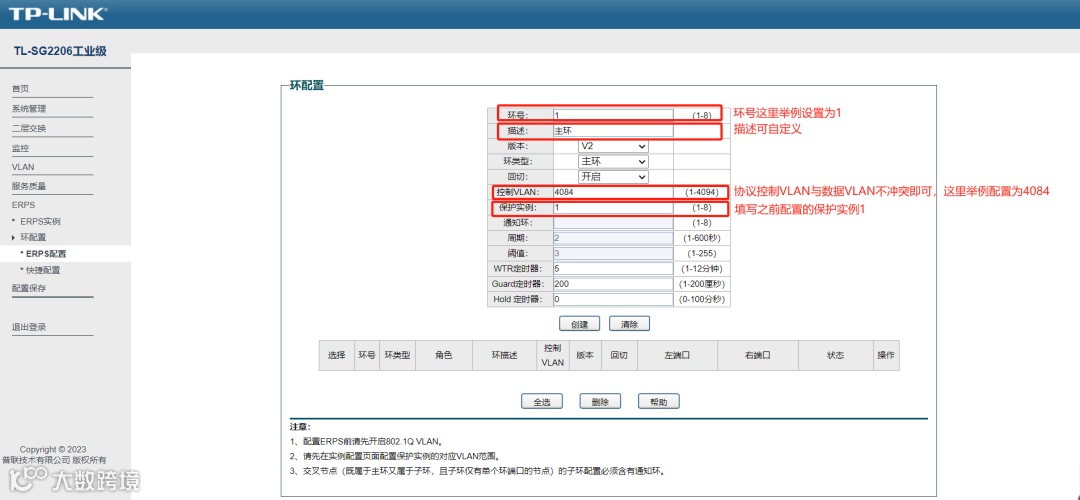

配置“环号”、“协议VLAN”、“保护实例”，如下图所示：

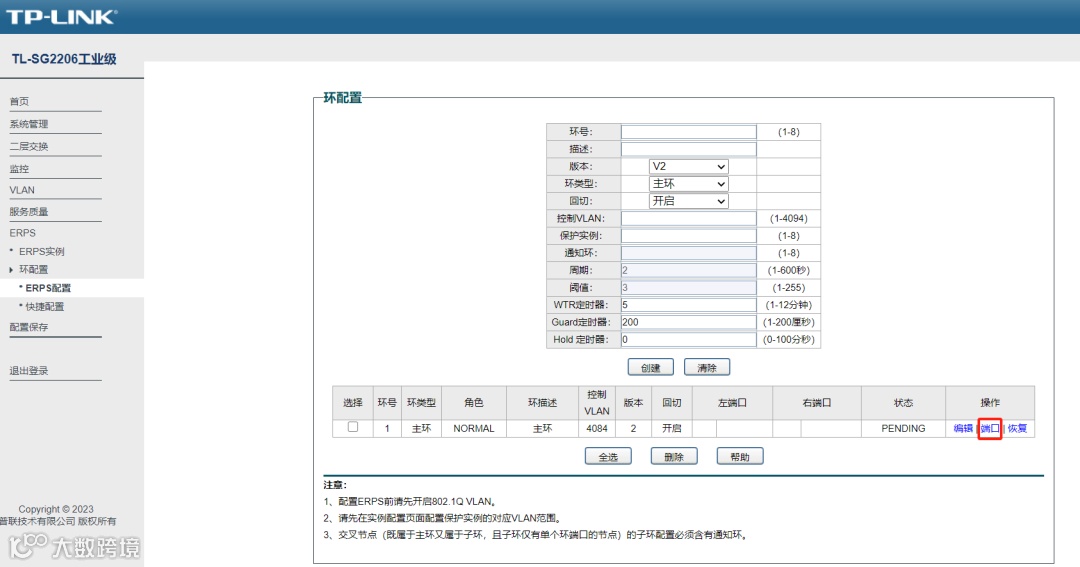

点击<创建>后，页面显示如下图所示：
✨ 左右端口配置：
点击上图中红框标出的<端口>，进入左右端口配置，将端口3设置为RPL Owner，将端口4设置为Normal，如下图所示：

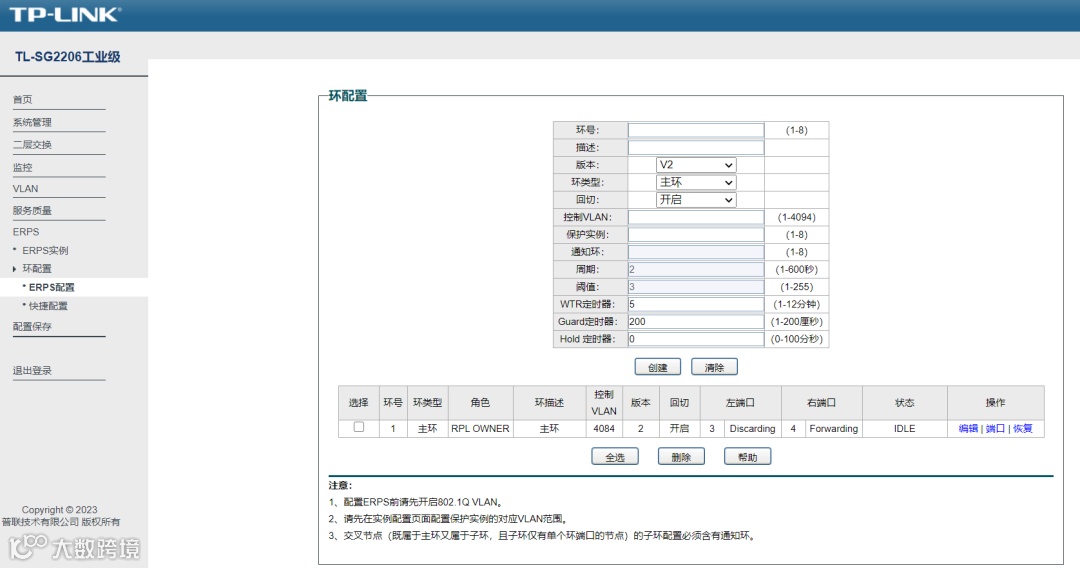

点击<提交>，则完成了左右端口配置，点击<返回>可查看配置项：
到这里，就完成了对交换机A（主环RPL Owner）的配置。
交换机B、C、D、E、F的主环配置如下：
交换机B、C、D、E、F主环配置与交换机A的唯一区别就是，它们都不需要设置RPL Owner。也就是说，除了最后的左右端口配置，A、B、C、D、E、F的其他所有主环配置都相同。但要注意：C、D、E、F为主子环交叉节点，配置的保护实例既要保护主环的数据和控制VLAN，也要保护子环的数据和控制VLAN。
1、启用交换机的802.1Q VLAN功能
同交换机A
2、配置环网保护实例
普通节点B同交换机A

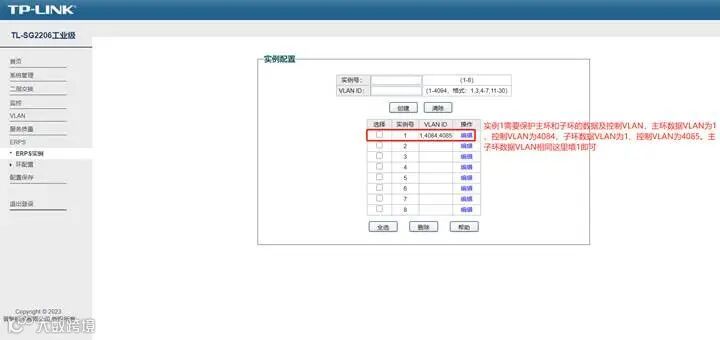

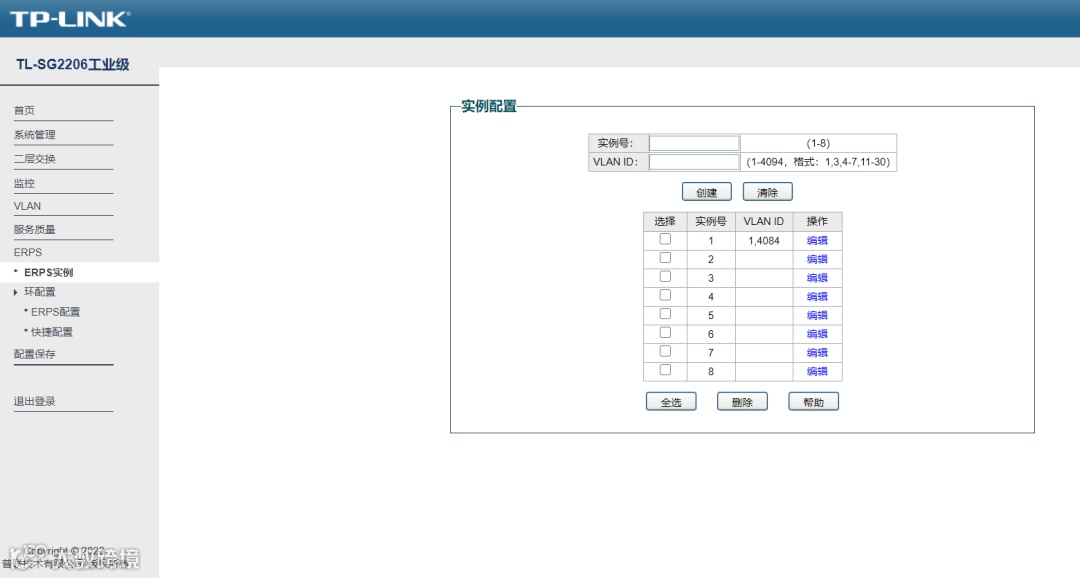

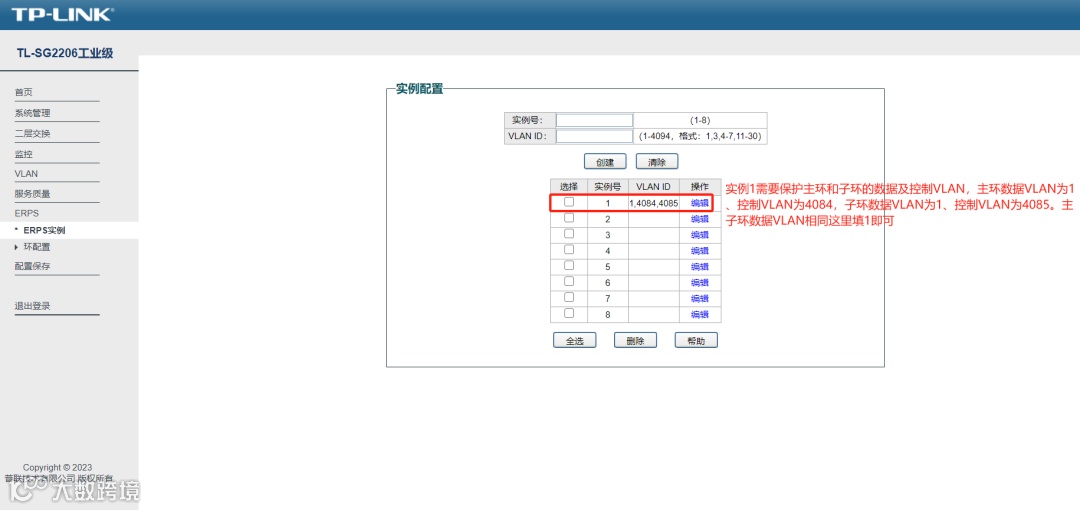

交叉节点C、D、E、F保护实例还要包含子环的数据VLAN和控制VLAN（此处子环的数据同VLAN为1，预设ERPS子环的控制VLAN为4085），如下图所示：
3、配置ERPS环
✨ 环配置：
依次点击→，如下图所示：
配置“环号”、“协议VLAN”、“保护实例”，如下图所示：
点击<创建>后，页面显示如下图所示：
✨ 左右端口配置：

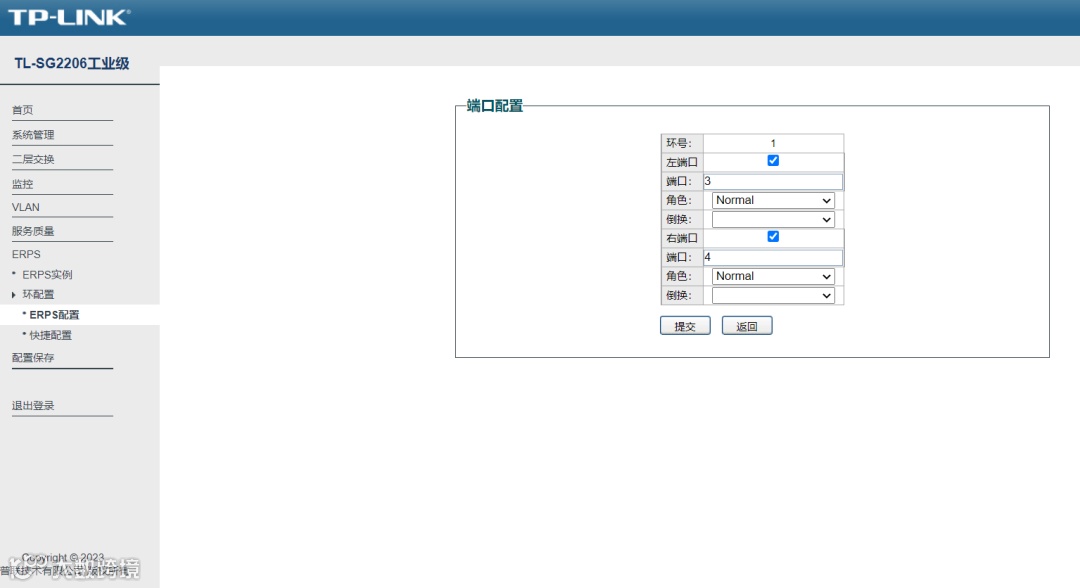

左右端口的角色均选择为Normal即可，如下图所示：
到这里就完成了对交换机B、C、D、E、F的主环配置。
配置完成后，将主环五台交换机按照设定的端口两两连接起来，就组建好了一个ERPS主环网。
【配置ERPS子环】
”
拓扑中仅需要对两个子环的交换机C、D、H和E、F、G进行配置即可：
子环1和子环2的两个RPL Owner交换机G、H配置如下：
1、启用交换机的802.1Q VLAN功能
同交换机A
2、配置环网保护实例
G、H仅为子环1和子环2的RPL Owner节点而并非主子环交叉节点，所以保护实例包含子环的数据VLAN和控制VLAN即可（此处子环的数据同VLAN为1，预设ERPS子环的控制VLAN为4085），如下图所示：
3、配置ERPS环
配置“环号”、“协议VLAN”、“保护实例”，如下图所示：
点击<创建>后，页面显示如下图所示：
✨ 左右端口配置：

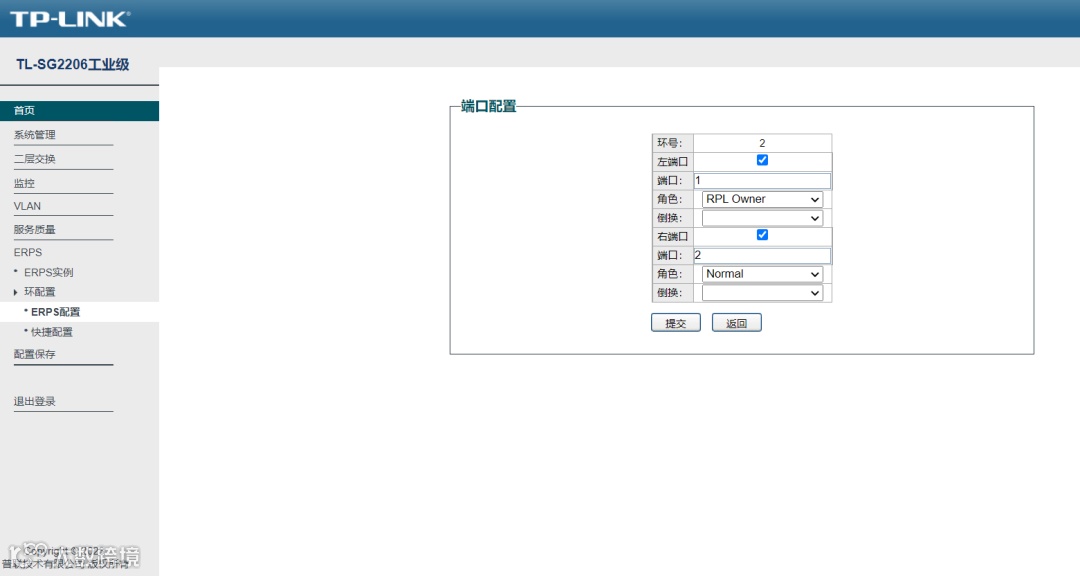

点击上图中红框标出的<端口>，进入左右端口配置，将端口1设置为RPL Owner，将端口2设置为Normal，如下图所示：

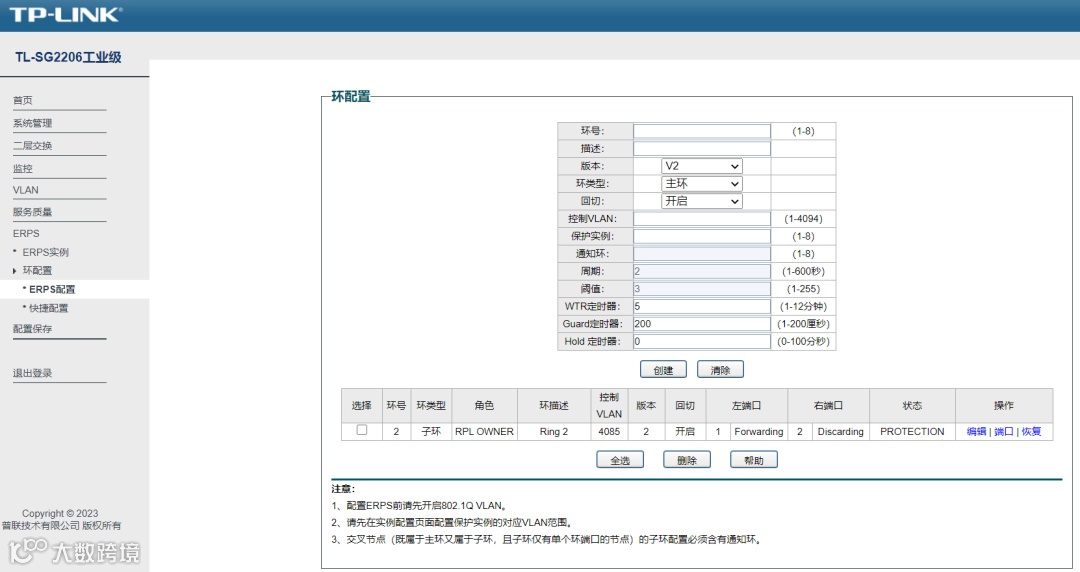

点击<提交>，则完成了左右端口配置，点击<返回>可查看配置项：
到这里，就完成了对交换机G、H的配置，两个不相交二点子环RPL交换机配置一致。
交换机C、D、E、F的子环配置如下：
作为主子环交叉节点，主环配置和保护实例已经配置完成。
1、启用交换机的802.1Q VLAN功能
2、配置环网保护实例
这一步在之前的主环配置中已介绍，交叉节点C、D、E、F保护实例还要包含子环的数据VLAN和控制VLAN（此处子环的数据同VLAN为1，预设ERPS子环的控制VLAN为4085），如下图所示：
3、配置ERPS环
✨ 环配置：

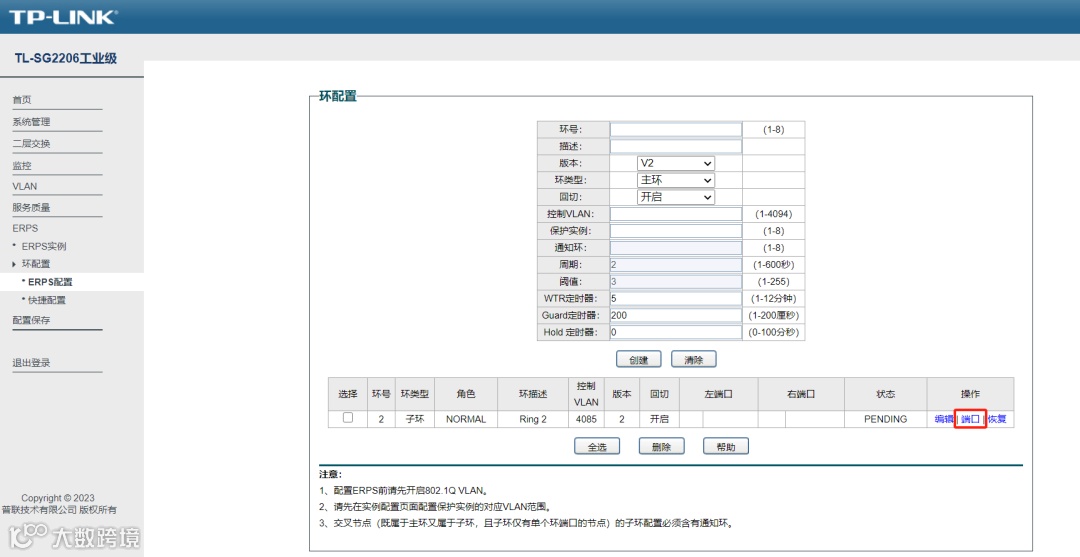

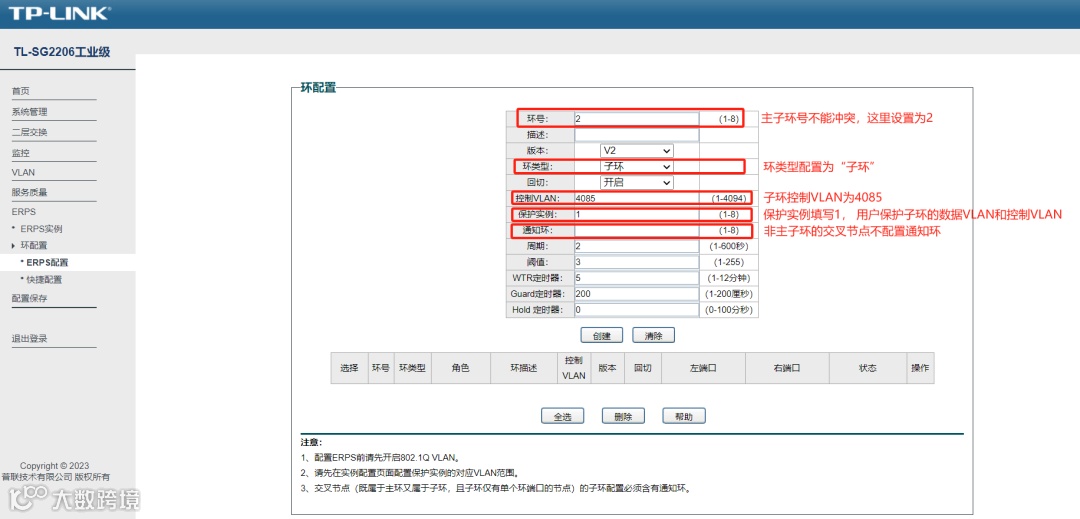

配置“环号”、“环类型”、“协议VLAN”、“保护实例”、“通知环”，点击<创建>如下图所示：
✨ 左右端口配置：

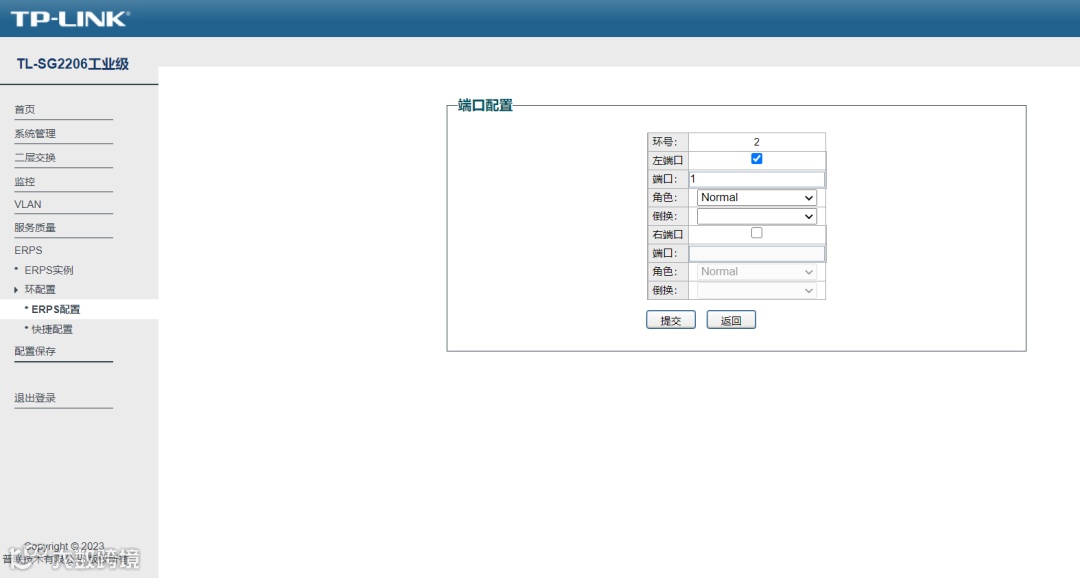

交叉节点的子环仅需要配置一个端口即可，即选择子环端口角色均选择为Normal，如下图所示：

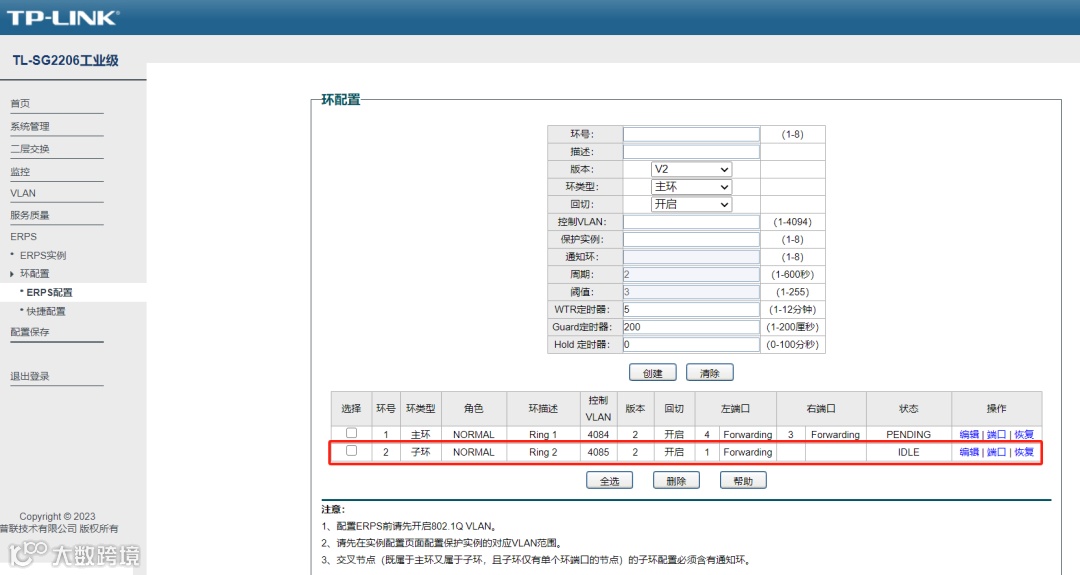

点击<提交>，则完成了左右端口配置，点击<返回>可查看配置项：
到这里，就完成了对交叉节点交换机C、D、E、F的配置，两个不相交二点子环RPL交换机配置一致。
配置完成后，将子环交换机按照设定的端口两两连接起来，就组建好了一个ERPS子环网。
所有设备完成连接后就是一个完整的主子环拓扑，主子环有易于链路扩展、布线成本相对低、稳定性强等优点，但配置较为复杂，根据实际场景需求使用。
如果需要组建更复杂的多环网络，可以联系咨询技术支持热线：400 8863 400。
你可能关心的问题
1、ERPS环网交换机能否与普通交换机（不支持环网）组建环网网络？
答：不可以。
2、TP的ERPS环网交换机是否能与其他品牌交换机的ERPS环网兼容？
答：可以。工业级环网交换机支持标准的ERPS环网协议，可以搭配其他支持标准ERPS的交换机使用；但一般推荐使用相同型号的交换机进行组网，兼容性更好、配置更加方便。
