应用背景
在通信网络中，许多业务（例如无线基站领域和工业自动化控制领域）的正常运行都要求网络时钟同步，或者整个网络各设备之间的时间或频率差保持在合理的误差水平内。网络时钟同步包括以下两个概念：
时间同步：也叫相位同步，是指信号之间的频率和相位都保持一致，即信号之间的相位差恒为零。
频率同步：也叫时钟同步，是指信号之间在频率或相位上保持某种严格的特定关系，信号在其对应的有效瞬间以同一平均速率出现，以保证通信网络中的所有设备都以相同的速率运行，即信号之间保持恒定的相位差。

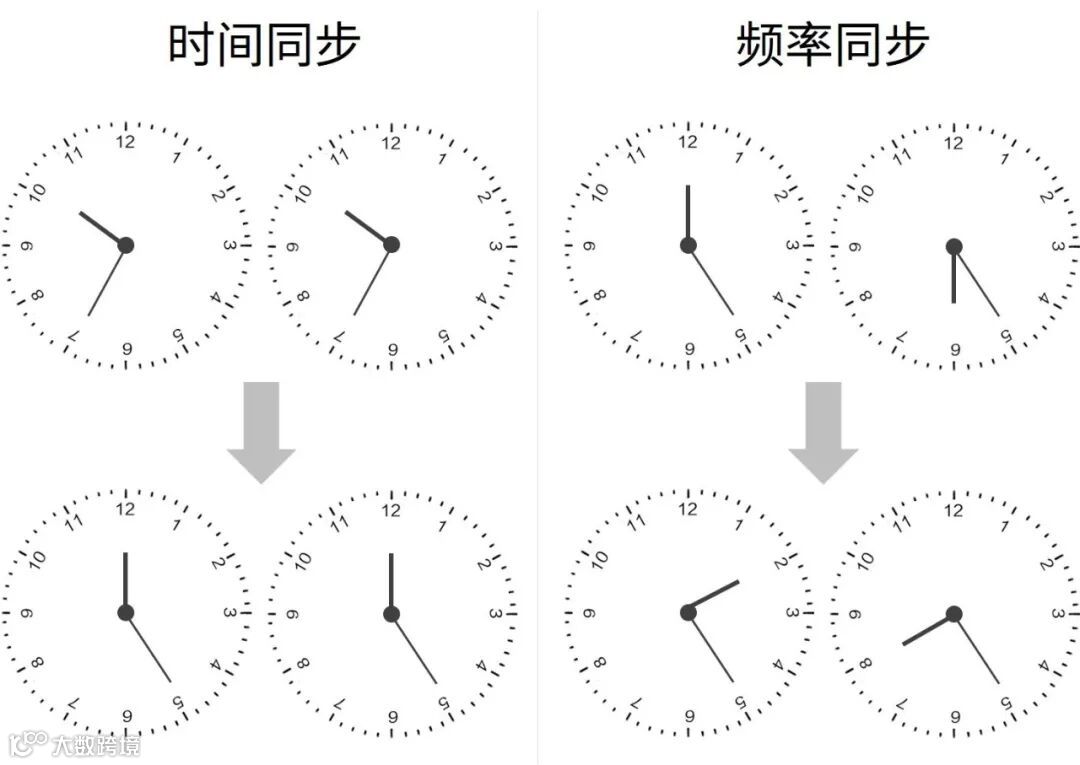

如上图，有两个时钟A和B，如果这两个时钟的时间每时每刻都保持一致，这个状态就是时间同步；如果这两个表的时间不一致，但保持一个恒定的差值，这个状态就是频率同步。
什么是PTP
PTP（Precision Time Protocol，精确时间协议）是一种时间同步的协议，遵循IEEE1588v2协议标准，用于设备之间的高精度时间同步，相比现有的各种时间同步机制，PTP具备以下优势：
（1）相比NTP（Network Time Protocol，网络时间协议），PTP能够满足更高精度的时间同步要求：NTP一般只能达到亚秒级的时间同步精度，而PTP则可达到亚微秒级。
（2）相比GPS（Global Positioning System，全球定位系统），PTP具备更低的建设和维护成本，并且由于可以摆脱对GPS的依赖，在国家安全方面也具备特殊的意义。

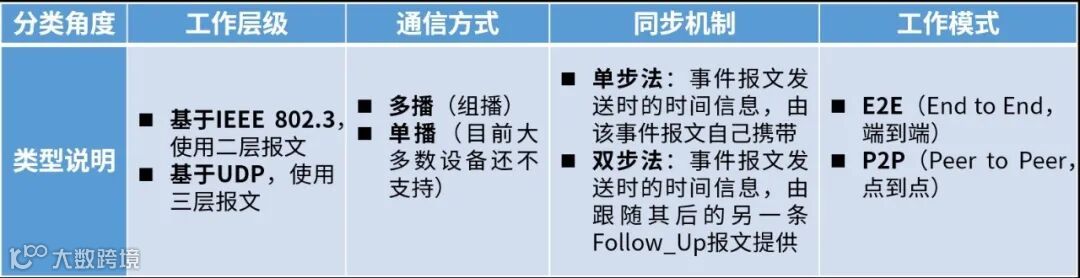

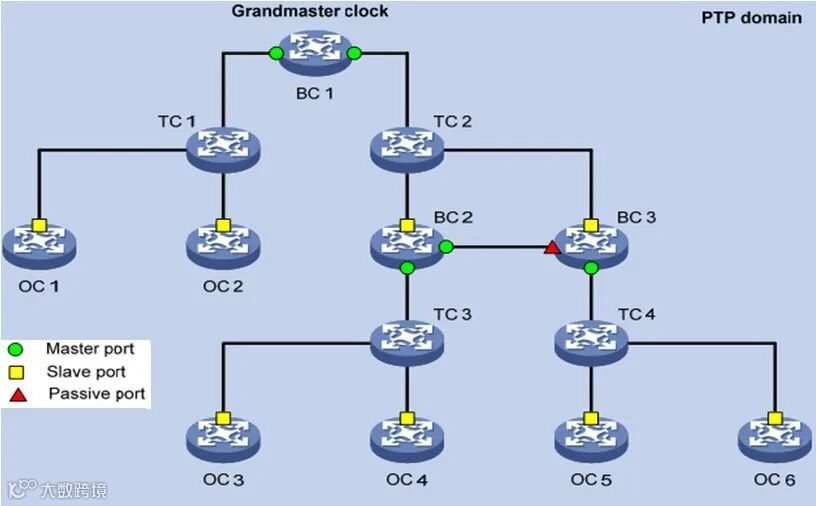

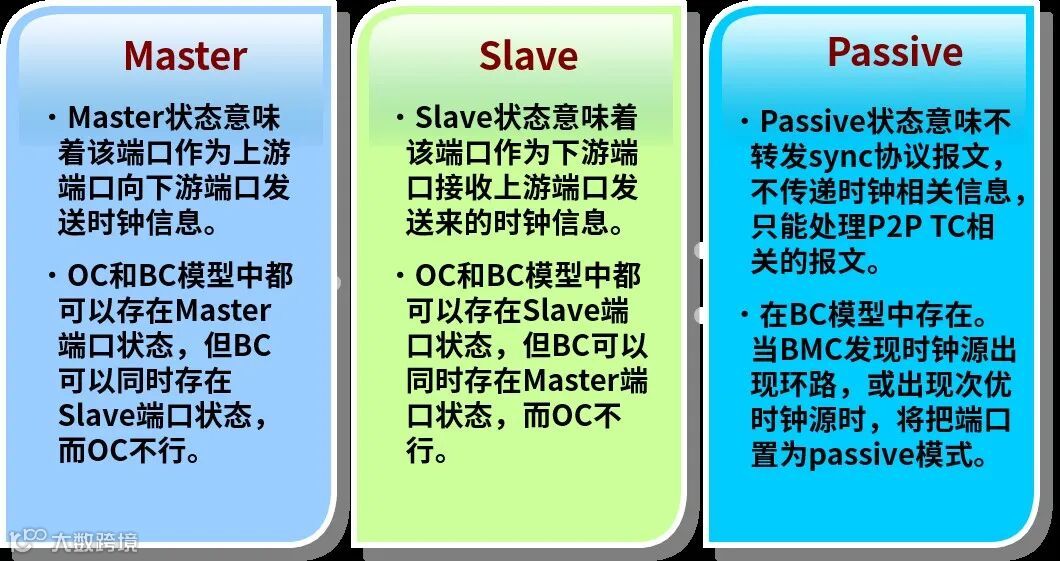

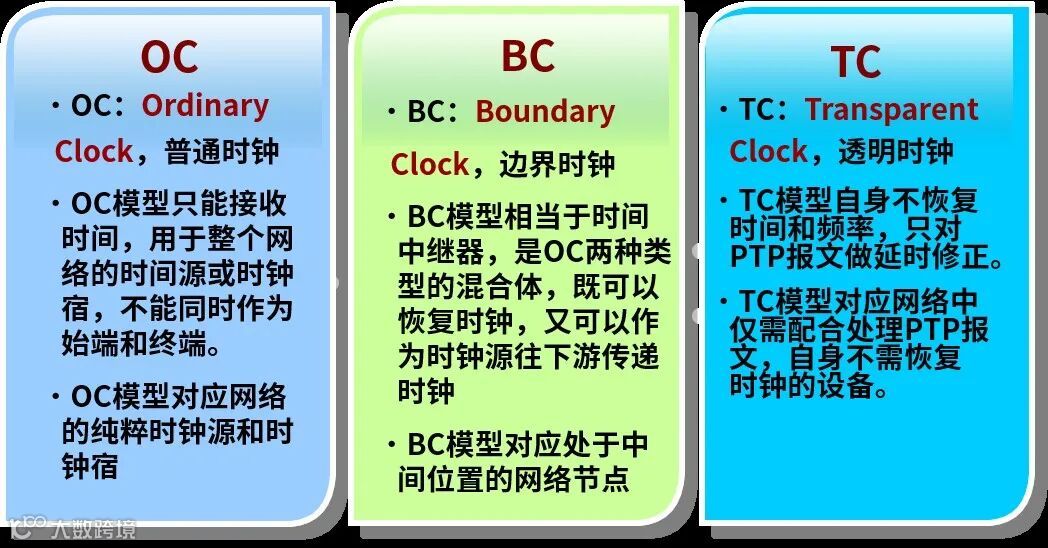

PTP基本概念
PTP配置方法
配置前需要确认以下信息：
1. 确认需要时间同步的设备是否支持PTP协议
这里需要注意，普通的电脑、手机等终端一般是使用NTP协议同步时间的，不是用的PTP协议，所以不能通过配置PTP来达到精确同步时间的效果。只有确定设备支持PTP协议，才能配置使用此功能。
2. 确认设备支持的PTP协议是基于二层的还是基于三层的
只有协议层级匹配才能正常使用，目前TP-LINK交换机——TL-SG5412工业级仅支持基于二层的PTP协议，如果设备支持的是基于三层的PTP协议，则无法使用该交换机的PTP功能。目前TP-LINK暂时没有支持三层PTP协议的交换机。
3. 确认交换机是工作在BC（边界时钟）模式还是TC（透明时钟）模式
如果只需要2个设备经过交换机后能够使用PTP协议精确同步时间，而交换机本身不需要精确同步时间，那么可以把交换机设置为TC模式；
如果需要设备、交换机都能够精确同步时间，那么需要把交换机设置为BC模式。
4. 确认设备同步时间所采用的模式是E2E还是P2P
需要把交换机的同步模式与设备设置成一致才能使用。
5. 确认设备同步时间时的时间戳类型是“单步”还是“双步”
需要把交换机的时间戳类型与设备设置成一致才能使用。
在确认完上述信息后，就可以开始PTP功能的配置了。
目前TL-SG5412工业级已支持PTP功能，后续会有更多机型支持。其配置方法如下：

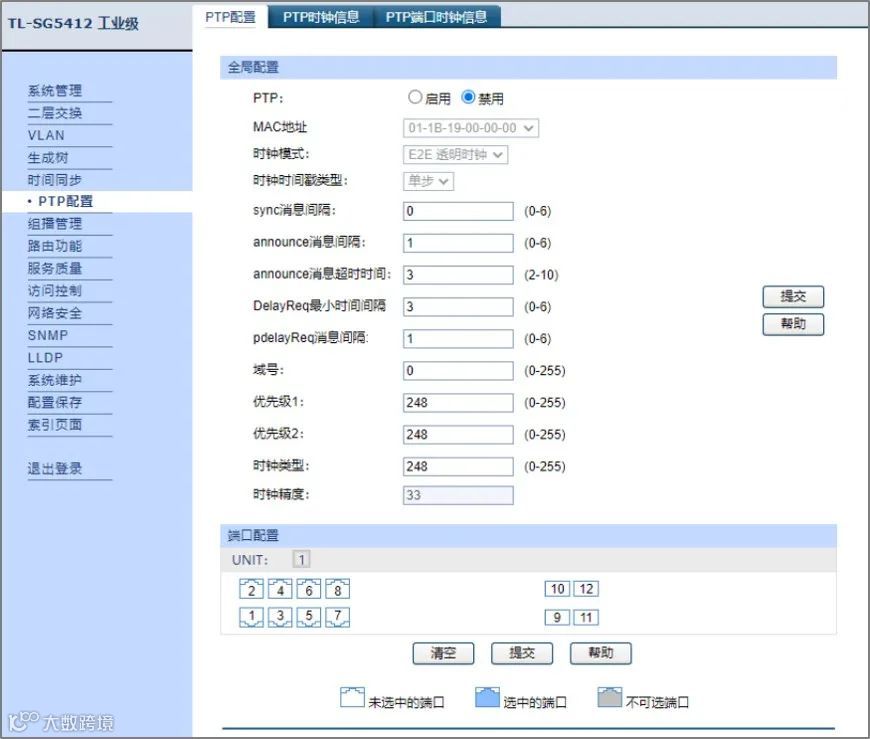

1. 登录交换机页面，依次点击【时钟同步】—【PTP配置】，即可看到PTP相关配置项：

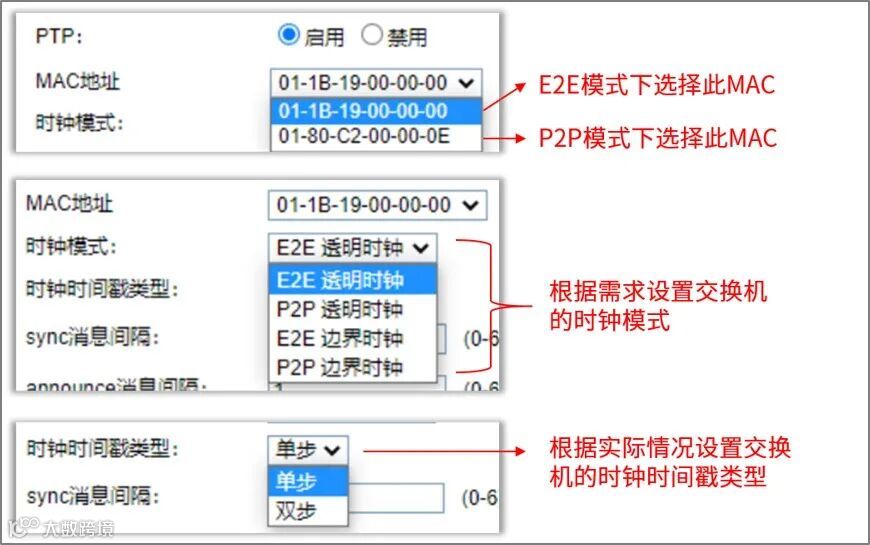

在设置交换机的PTP功能时，一般我们只需要配置上述3种参数，其他参数保持默认即可，然后再使能相应的端口，就完成了PTP的配置。
常见问题解答
Q1：TL-SG5412工业级的时钟同步精度能达到多少？
Re：PTP协议一般能达到亚微秒级的时钟同步精度，而TL-SG5412工业级的同步精度更是可以达到100ns。
