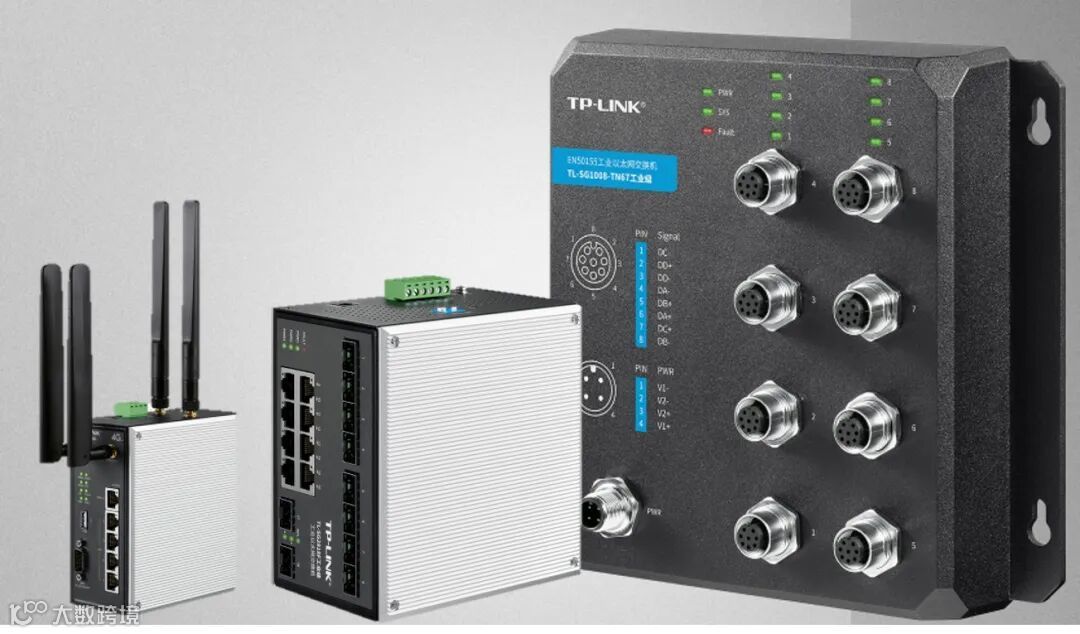

工业级交换机为了满足工业环境的高可靠性要求，具备冗余电源设计，且电源接口形态与普通产品也完全不同，由于使用环境不同，安装方式也有所不同。因此不少用户在拿到工业级产品开始部署的时候可能会遇到不少问题：
1、工业级交换机的电源怎么接线？
2、工业级交换机如何安装？有什么安装方式？
3、M12接口的工业级交换机接口如何使用？
4、工业级交换机对电源的参数有什么要求？
下面小商就结合以上几个问题逐一给大家讲解：
01
工业级交换机供电如何接线？
工业级交换机一般都支持多路电源冗余供电，一部分型号支持3路电源冗余供电，其他型号支持2路电源冗余供电。

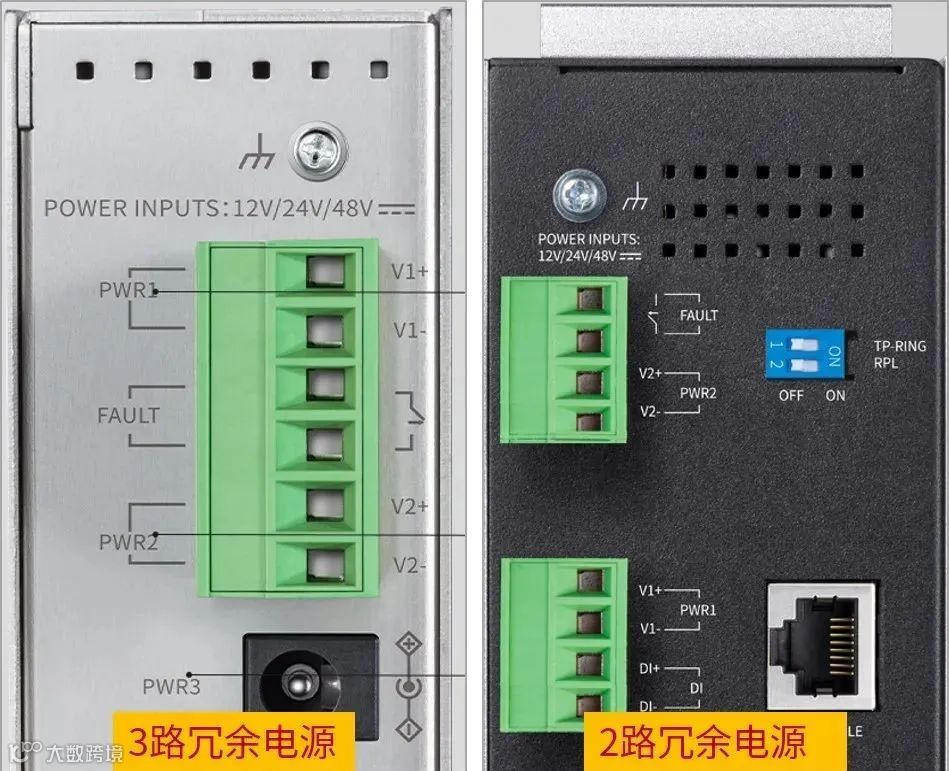

3路冗余供电包含2路供电端子和1路电源适配器供电，2路冗余供电包含2路供电端子供电，两种供电方式的实物示意图如下：

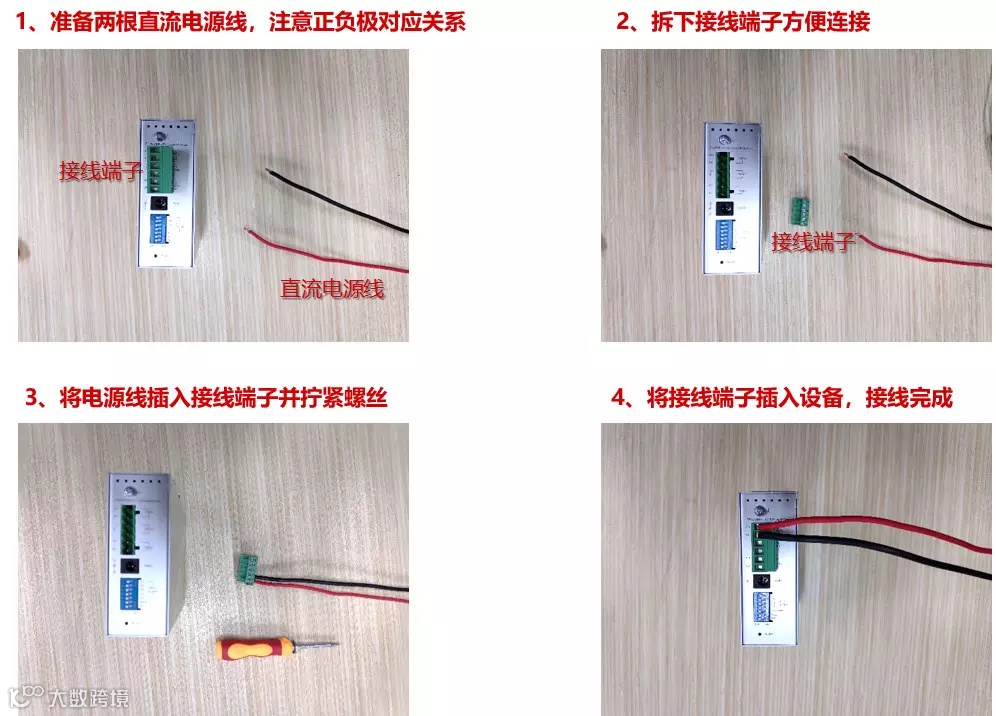

采用电源适配器供电时，接线比较简单，直接将适配器接头插入接口即可；采用供电端子进行供电时，连接方法如下图所示：
详细安装方法，请看以下视频内容：
02
工业级交换机如何安装？
工业级交换机普遍有三种安装方式，他们分别是机架安装，壁挂固定安装和DIN导轨安装，对于机架安装和壁挂安装相信大家都不陌生，那么下面小商就重点讲解一下DIN导轨安装的相关知识。
什么是DIN导轨？
DIN导轨是德国工业标准,使用导轨是工业电气元器件的一种安装方式，安装支持此标准的电气元器件可方便地卡在导轨上而无需用螺丝固定，维护也很方便。

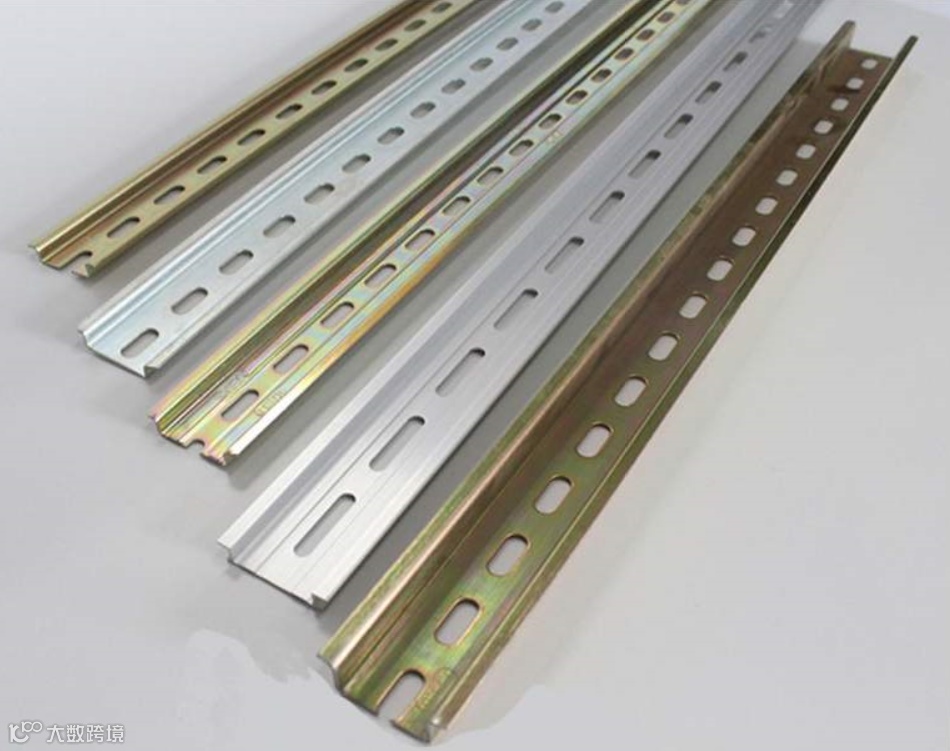

实物图
标准尺寸
DIN导轨尺寸以 宽度*深度*厚度 来标注，一般标准是：1.0mm厚度，宽度：35mm。
常用的有：35*7.5*1；35*15*1；35*15*1.5；35*16*1.8等等，导轨的外形尺寸直接关系到导轨的有效截面积。

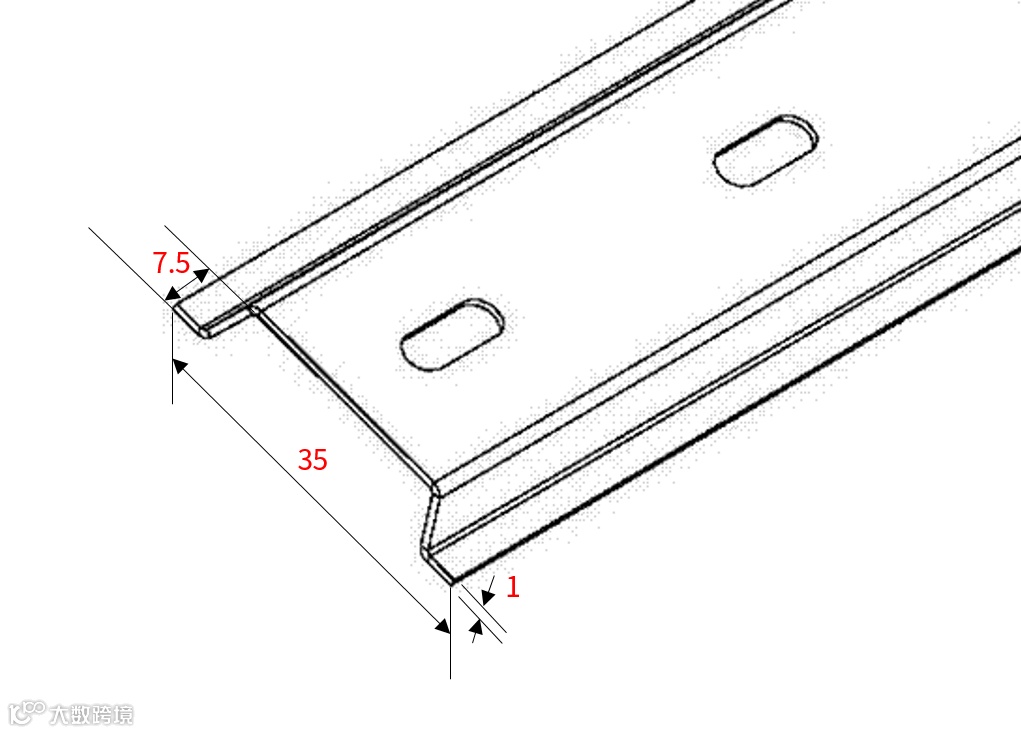

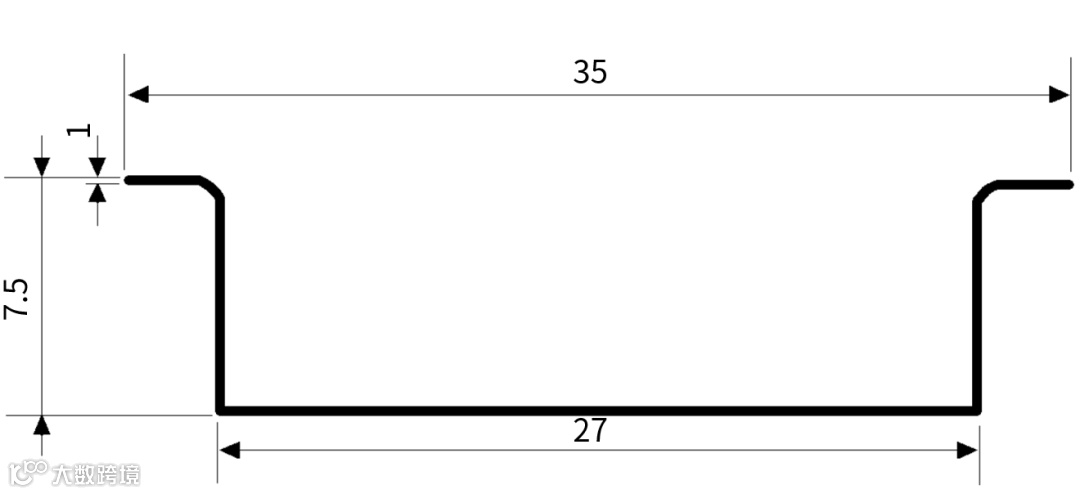

标准规格尺寸图（单位：mm）
如何安装

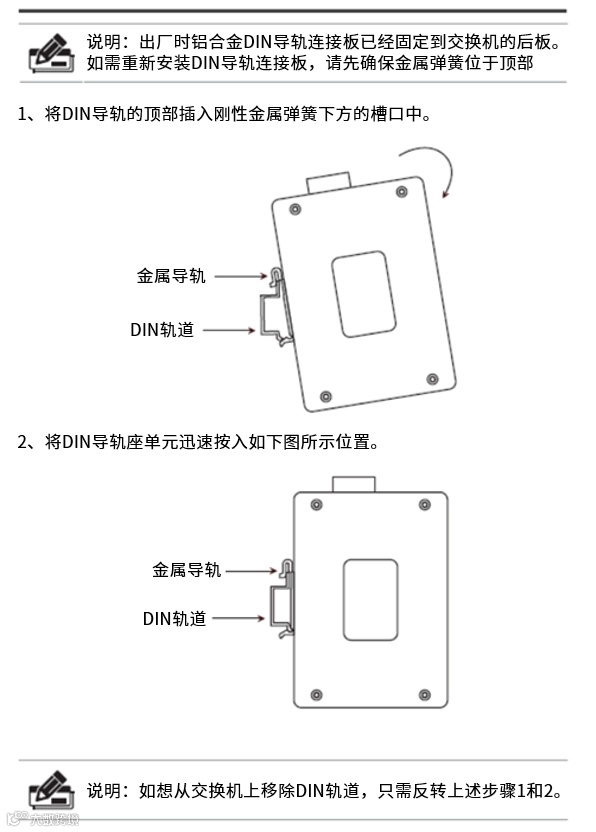

以我司工业级交换机TL-SG2105工业级做DIN导轨安装演示，方法如下：

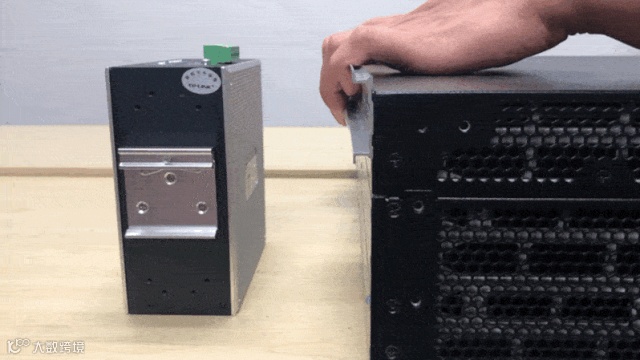

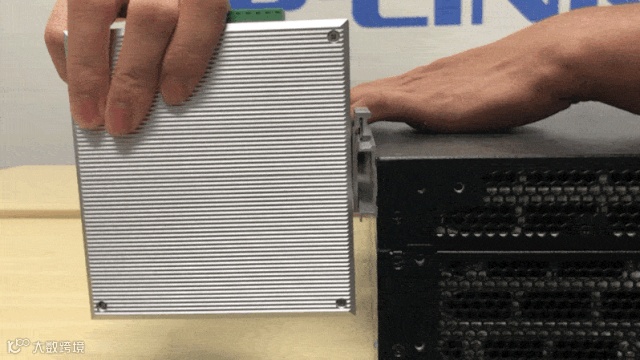

安装演示
拆卸演示
哪些机型支持DIN导轨？
我司非盒式工业级交换机都是支持DIN导轨安装的。
03
M12接口的工业级交换机接口如何使用
常见M12接口分类

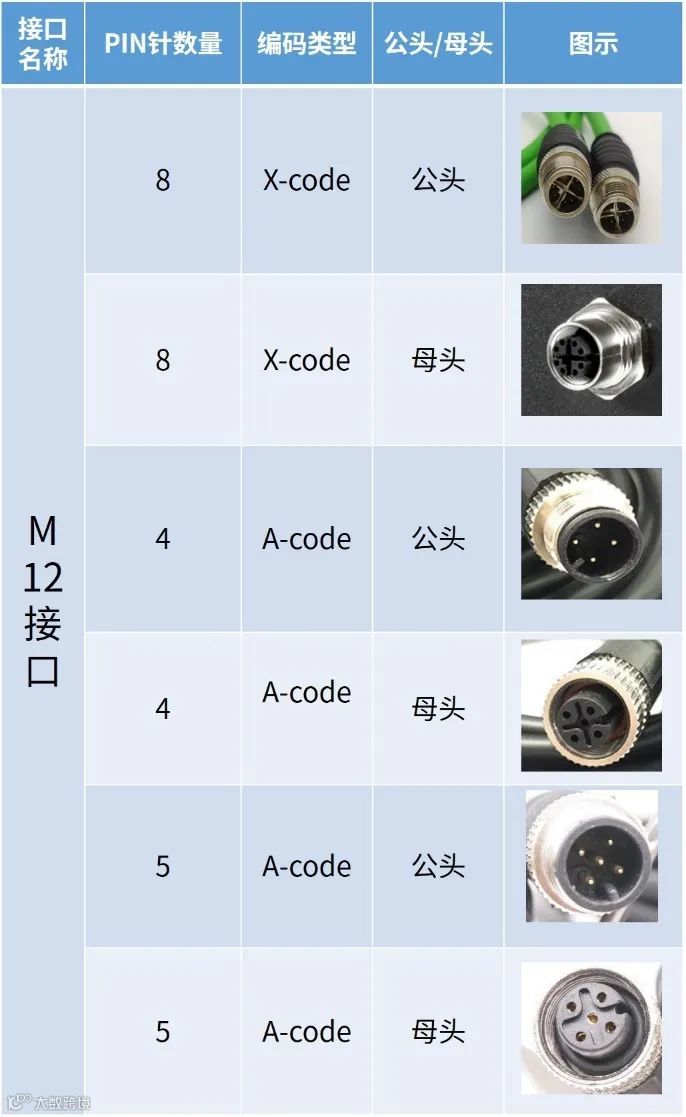

常见的M12接口分为以下几类:
注意：
1.只有相同PIN针数量且编码格式一致的公头和母头才可以搭配使用。
2.编码类型为区分传输不同信号（电信号，以太网，传感器等）所设定接口类型。

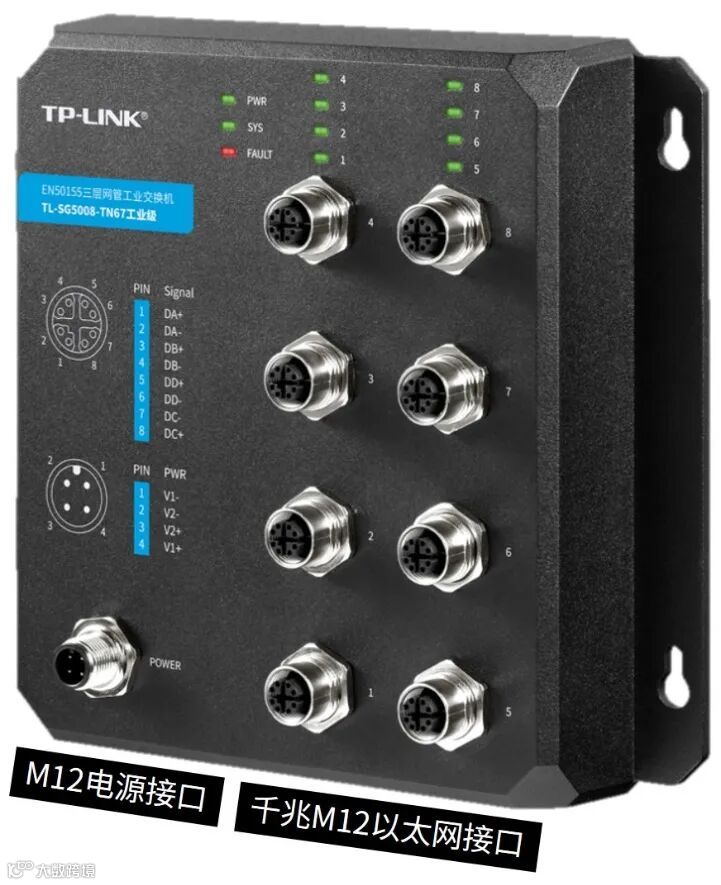

我司TL-SG5008-TN67工业级交换机携带两种类型的接口，一种是用来传输数据的8个千兆M12以太网接口（X-code，8 Pin，母头），一种是用来提供设备供电的M12电源接口（A-code，4Pin，公头）。
如何连接
TL-SG5008-TN67工业级的M12接口一个是来传输数据一个是来接通电源的，因此TL-SG5008-TN67工业级的M12接口有两种接法，这边给大家用视频分别演示一下这两种接法：

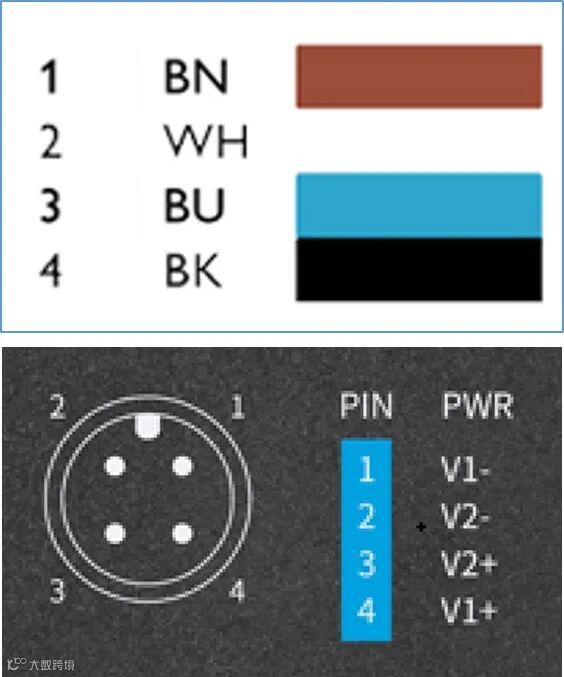

两路电源接线图示如下，只需要按照对应线的颜色接入对应的适配器正负极即可。

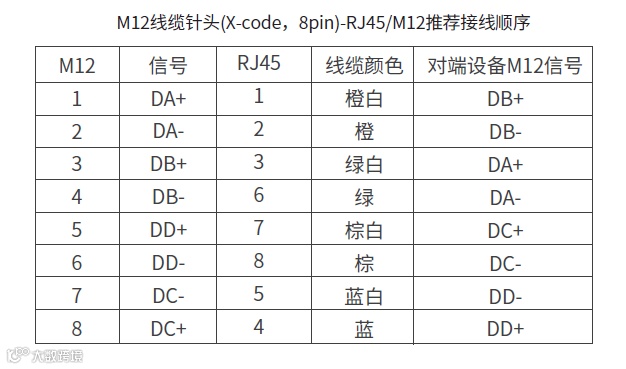

千兆M12以太网接口（X-code，8 Pin，母头）线序：
如何选择M12接口线
在选择M12接口线的时候需要注意以下几点：
1.M12 接口线有M12公头转RJ45、公头转母头、公头转公头等，在购买线材的时候需要了解两端的设备接口类型。
2.购买转接线时需要了解设备接口的编码类型来购买对应编码的接头线。
3.接口线的接口与交换机的接口pin针数量，编码格式需要一致；
4.接口和接口之间需要公母头对应才能使用；
5.接口线插入接口的注意凹槽的位置和方向，不要用蛮力插入，防止损坏接口pin针；
6.要选择符合工业级标准的接口线，在使用的时候才能保证业务的稳定性和可靠性。
04
工业级交换机电源参数说明

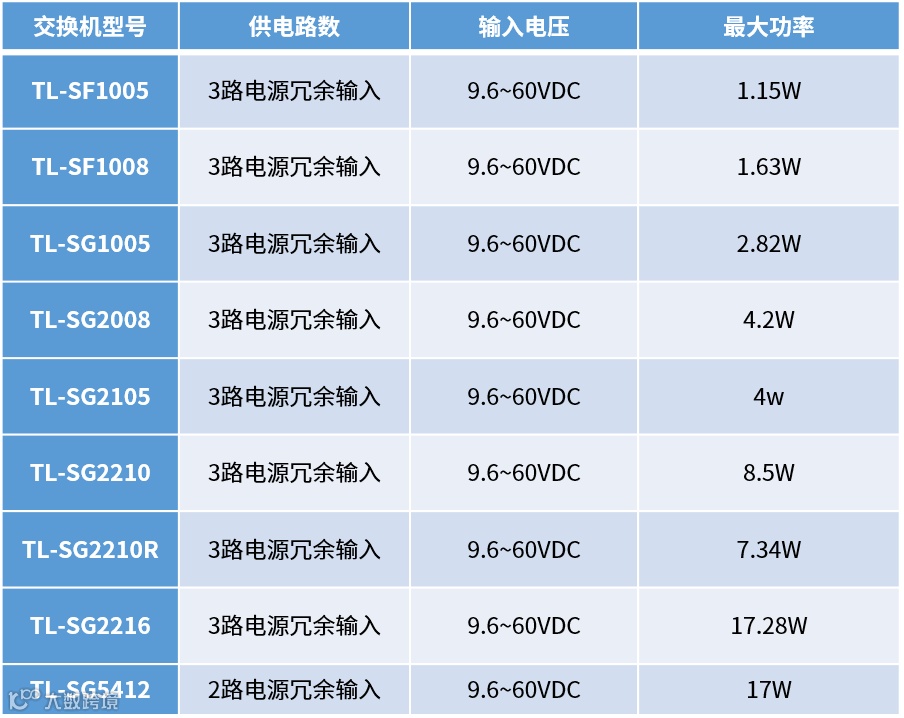

这里给大家整理了部分工业级交换机的电源参数信息，如下表：
非PoE交换机：
PoE交换机：
特别的是，有一款高规格的工业级交换机——TL-SH6428工业级，其供电方式不同于上述型号，电源参数为：100-240VAC 50/60Hz，为宽电压交流输入，其最大功耗为21.3W。
在了解了各个型号交换机的电源和功率参数后，如何正确地选择供电电源呢？
由表格可知，工业级交换机都支持宽电压输入供电，电源的输入电压需要在指定范围内，而输入电流则需要根据交换机的最大功耗来确定，且最好留有10%的余量。
给大家举个例子：
问：TL-SF1005工业级的输入电压范围为：9.6~60VDC，最大功率为1.15W，是否可以用12V/1A的电源进行供电呢？
解：用最大功率除以输入电压，得到最大工作电流：1.15÷12=0.10A；
为了确保交换机正常工作，一般留有10%的余量：0.10×110%=0.11A。
而输入电源的参数为12V/1A，1A＞0.11A，所以可以用12V/1A的电源对其进行供电。
追问：是否可以用12V/1A的电源对TL-SG2216工业级进行供电呢？
解：TL-SG2216工业级的最大功率为17.28W，则当输入电压为12V时，最大工作电流为：17.28÷12=1.44A＞1A，超过了电源的最大输入电流，故使用12V/1A对其进行供电时，交换机可能无法正常工作，需要采用输入电流更高的电源进行供电。
对于PoE交换机，其整机功率包含交换机本身功率和PoE供电功率，那么在计算其工作电流时，可以在交换机自身功率的基础上，加上所有PoE受电设备的最大功率，再除以输入电压。
例如使用TL-SG2210P给5个AP供电，AP的总功率为80W，若TL-SG2210P的电源电压为53.5V，则此时设备的工作电流为：（10+80）÷53.5=1.68A，那么电源的输入电流必须高于1.68A才能满足所有设备的正常工作需求。
1、工业级交换机使用DC电源适配器供电时，电源的接口尺寸是多少？
答：内径2.1mm，外径5.5mm。
2、使用接线端子供电时，如果正负极接反了会损坏设备吗？
答：工业级交换机都有电源反接保护机制，正负极接反后，设备不会损坏，但无法正常工作，再切换正负极接好即可。
3、工业级交换机是否一定要搭配工业级电源？
答：不一定。工业级交换机搭配普通的电源也可以进行供电，但如果工作环境比较恶劣，比如温度达到40℃以上，此时用普通电源可能存在安全隐患，则需要采用工业级电源；另外如果对稳定性、可靠性有很高要求，也建议使用工业级电源。
4、TP-LINK有没有工业级电源？
答：有，TP-LINK有一款工业级电源适配器TL-P12200A，稳定输出12V电压，最大输出功率24W，能够满足大部分工业级交换机的供电需求；而且，TL-P12200A支持-20~75℃宽温工作，精选高规格长寿命电容器件，支持过压保护、过流保护、过温保护，通过了国家权威CCC认证，更加安全可靠，非常适合用于工业环境。
