工程商
老王
最近接到了一个小区网络项目，网络设备种类很多，有监控、门禁、广播等等，不同类型的设备要用不同的IP地址段区分开，还要能互访。本来想要划VLAN的，但是施工接线的时候，又没标记哪个设备接在哪个端口，现在去挨个查的话工作量太大了，想想就头疼，有没有什么方便快捷的办法？
还真有，而且配置起来简单到超乎想象！
TP小商
不划分VLAN实现不同网段互访？
在一些小区、学校等网络场景，网络中往往有摄像头、对讲机、门禁、广播等多种设备，这些设备一般需要用不同的IP地址段区分开，而且是分散在各个区域的，这就导致同一个接入交换机上可能会接入多种网络设备，如果要通过划分VLAN的方式来实现这些设备的互访，那就得明确这些设备接在哪些端口，然后再将这些端口划分到相应的VLAN，会很麻烦。
如果一开始没能做好设备标定和线路标签表，或者不愿意这么麻烦，那么也有一个非常快捷方便的办法，可以做到不划VLAN实现不同网段间的互访。
听小商细细道来——

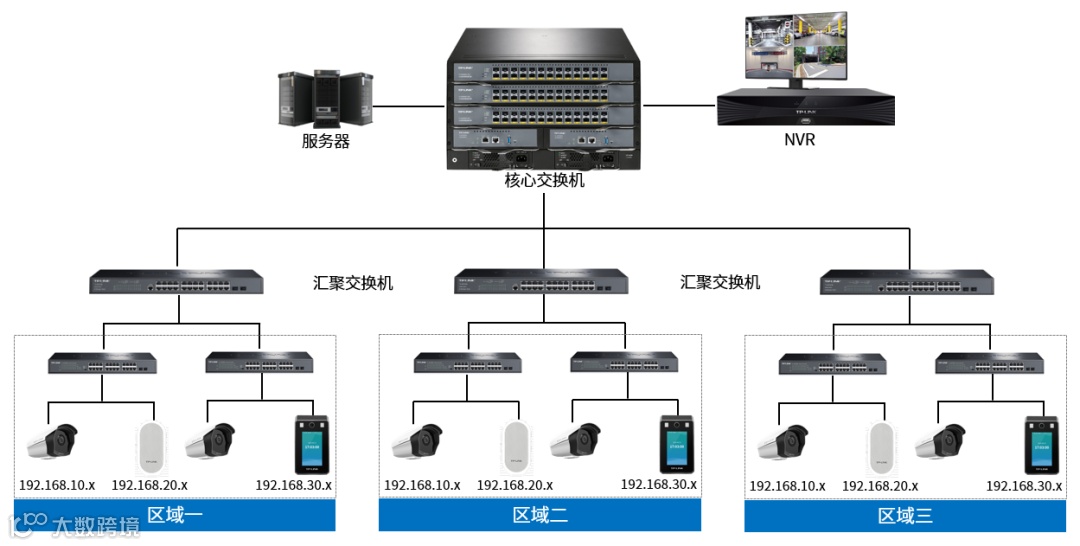

我们以如下拓扑作为示例，给大家介绍这个方法：
具体配置步骤如下：
1

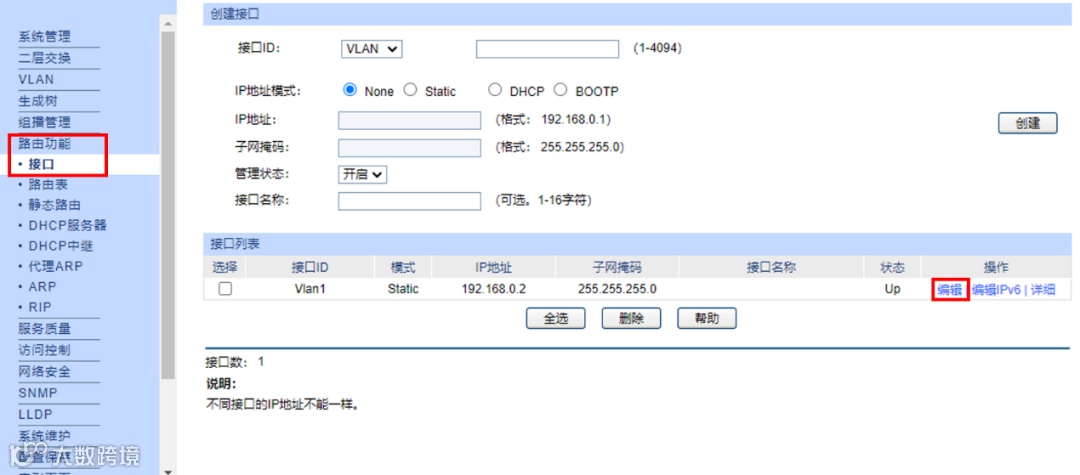

点击进入【接口列表编辑】
进核心交换机界面，依次点击【路由功能】—【接口】，编辑接口列表中的条目：
2

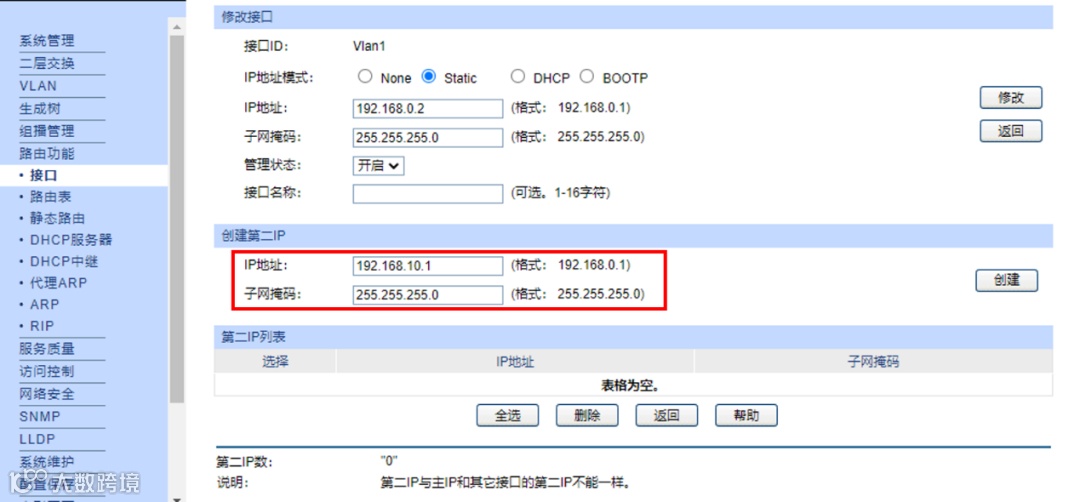

创建第二IP
创建第二IP，输入192.168.10.1/255.255.255.0，点击创建：
3

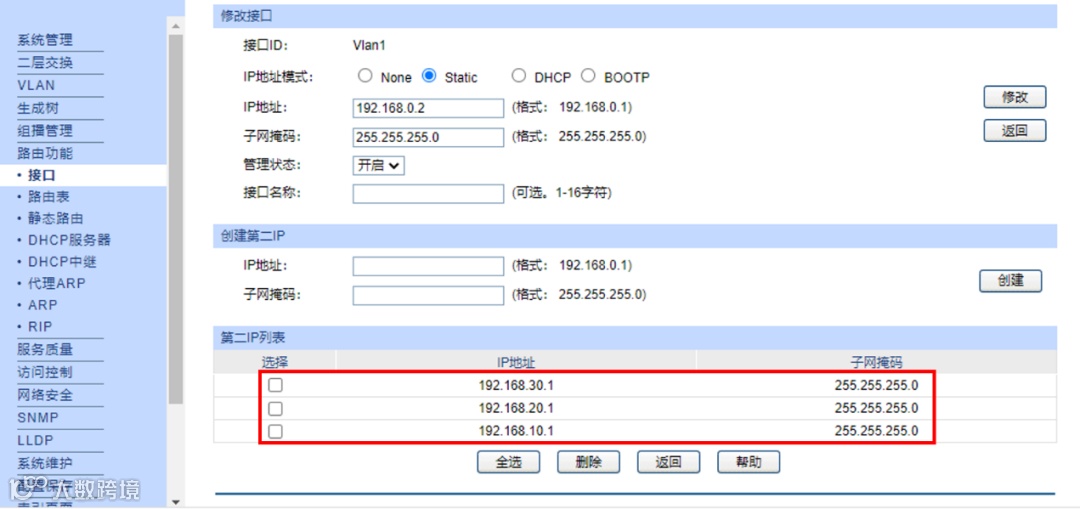

重复上述操作，依次创建20网段/30网段
重复第2步，依次创建192.168.20.1/24、192.168.30.1/24：
4
配置完成，设置接入设备的网关

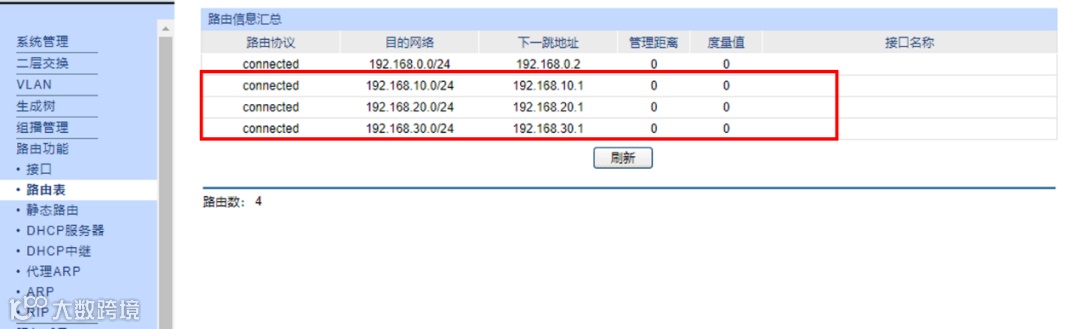

以上，配置完成，此时交换机上会生成3个网段的直连路由，各个网段的设备只需要把网关都分别设置为前面创建的第二IP，就可以通过核心交换机实现互访了。
怎么样，这个方法配置起来是不是很简单方便？
ATTENTION!!
不过这种配置方案也是有一些缺点的，比如整个网络都在同一个广播域，安全性较差，局部环路可能影响整个网络，稳定性较差。在使用上述配置方案时，建议在不需要互访的接入交换机开启端口隔离，并开启所有交换机的环路保护功能。
如果网络规模很大，建议还是按照项目规范去标定、划分端口和VLAN。
