客户介绍

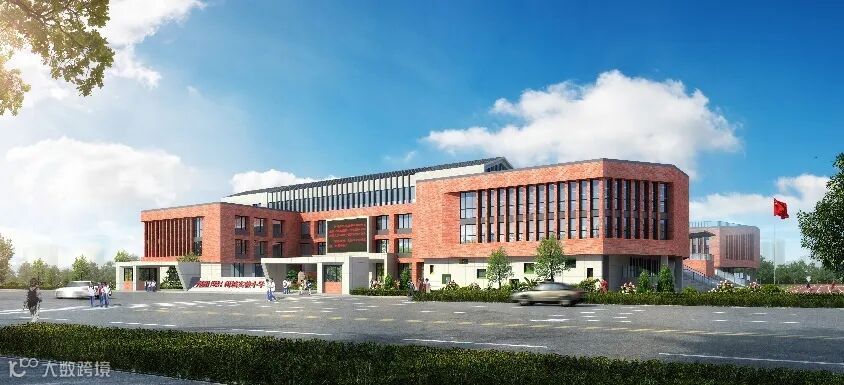

郑州高新技术产业开发区阅城实验小学位于河南省郑州市高新区秋西三环延长线与三全路交叉口，占地面积25924平方米，总建筑面积约19863平方米。学校设有餐厅、微机室、音乐教室、舞蹈教室、美术教室、室内篮球馆、报告厅、科学实验室等，丰富多维的教学空间、先进前沿的硬件设施，构建了立体多元的教育成长场景，从多维度为孩子们打造优渥的学习环境。
本次，TP-LINK为郑州高新区阅城实验小学新校进行智能化改造，为实验小学核心网络设备进行升级，核心网络设施搭建，实现校园有线网络、无线网络、监控网络的稳定运行，提供一套智能、稳定、安全的网络。
客户需求
网络方面
【1】全面的有线覆盖，覆盖对象包括教室、教师办公室等；
【2】提供可靠的带宽接入，满足充足的终端接入数量，保证无线网络高效、稳定；
【3】无线网络需要无缝漫游，满足学生和老师随时随地上网需求；
【4】统一管理、配置，实时监控各接入点运行状况；
监控方面
【1】全面的监控覆盖，对校园内公共区域进行监控，保障学生安全；
【2】实现所有监控解码上墙，安保工作人员在保安室内即可查看整个医院内的监控画面，提高管理效率，实现智能化的服务与管理。
【3】保证存储1个月以上的录像，支持RAID备份，保障录像安全，突发情况下有据可查；
【4】智能管理，有异常情况等及时消息推送至后台及管理人员手机，异常情况及时知晓；
【5】整体方案在保证安全稳定的前提下，合理控制成本；
【6】完善的售前售后支持。
解决方案

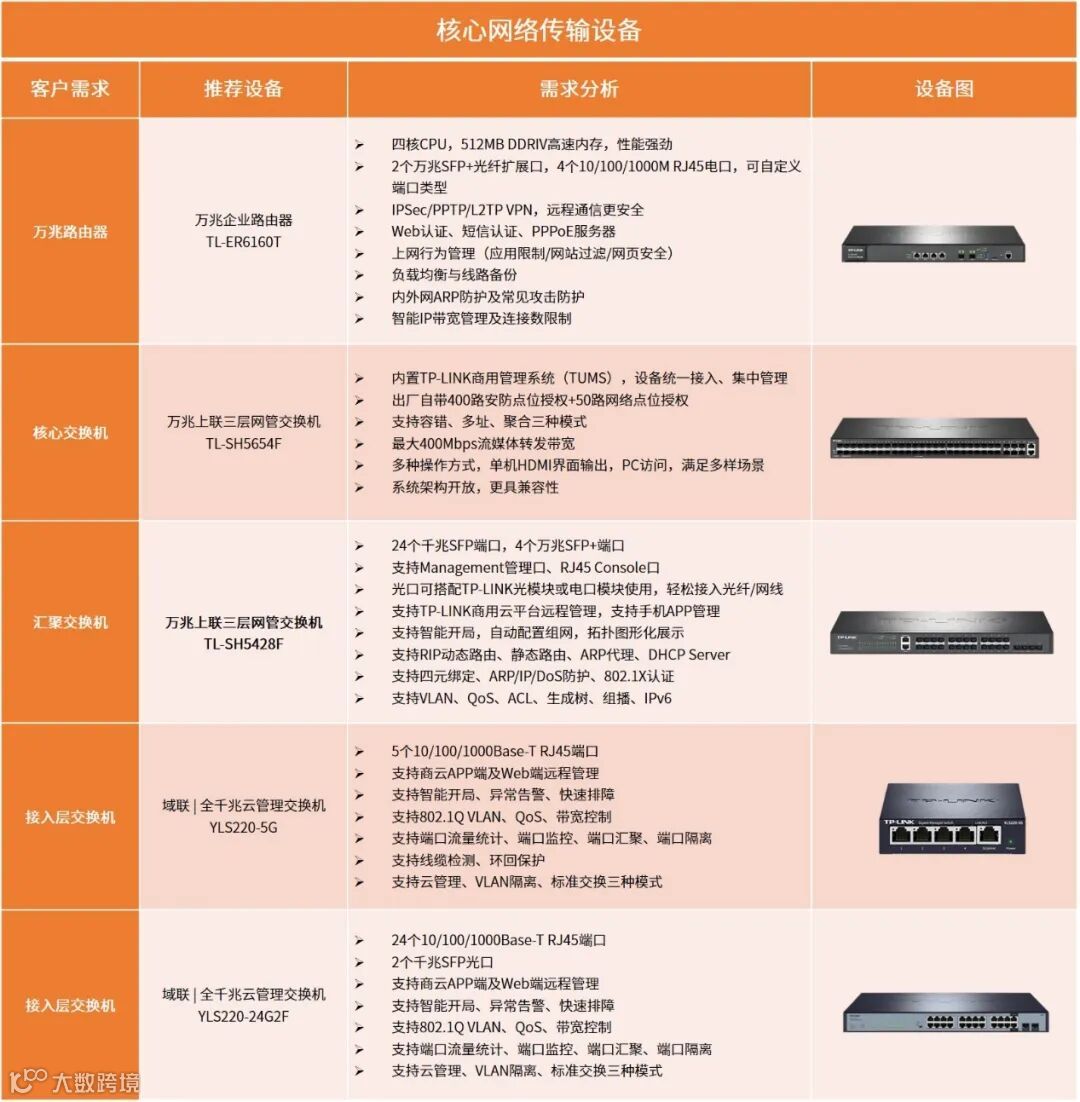

网络传输
【1】出口路由器采用高性能万兆路由器TL-ER6160T，保障网络应用和安全，同时内置防火墙，保障网络安全，并满足上网行为管理和上网审计；
【2】核心交换机采用万兆上联三层网管交换机TL-SH5654F对下层设备提供稳健的网络保障，并实现有线网络、监控网络等几大系统的分离；
【3】提供多种接入层交换机为监控设备、其他办公设备提供稳健网络；

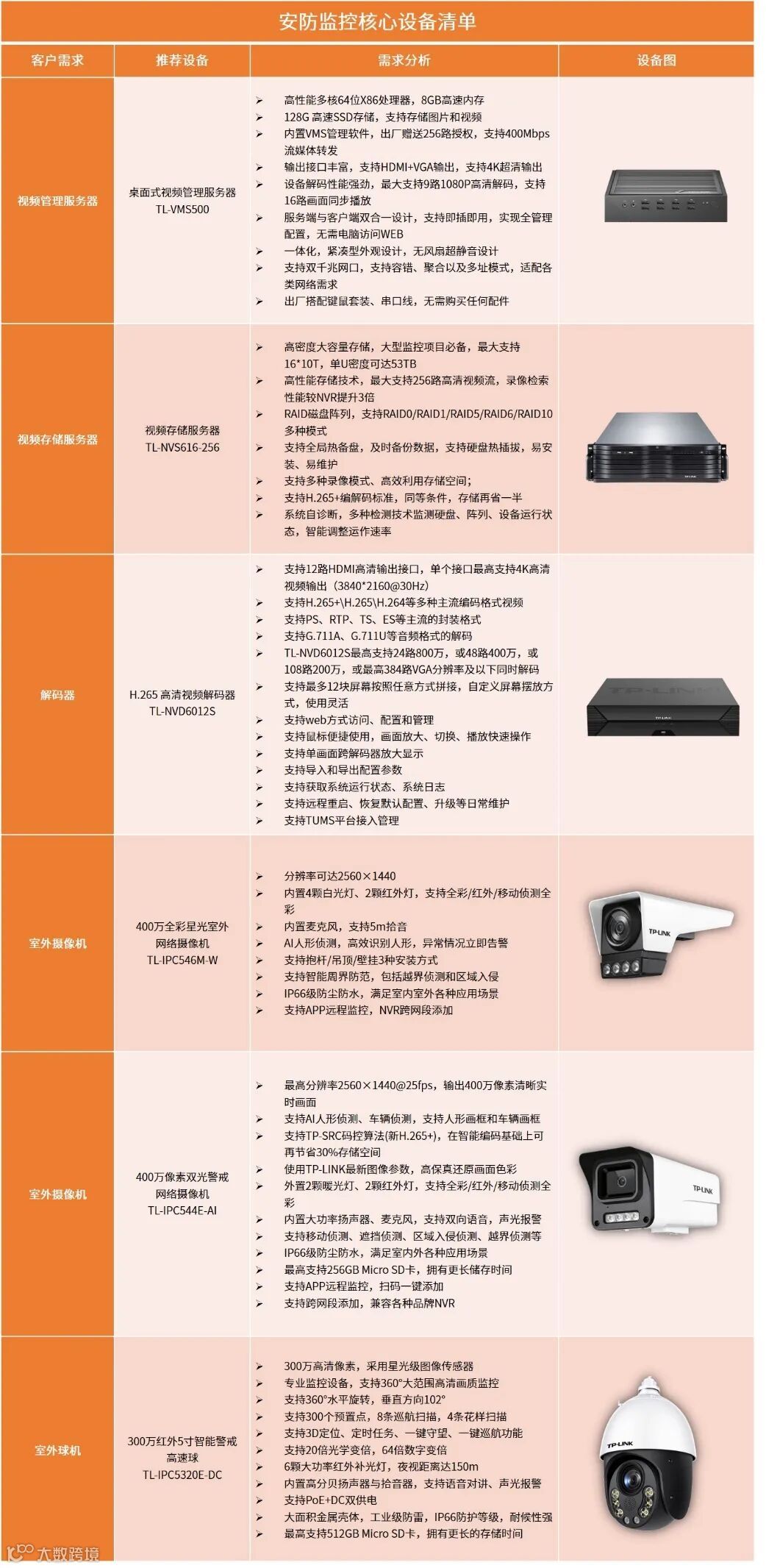

监控方面
【1】采用桌面式视频管理服务器TL-VMS500，统一管理和配置设备；
【2】采用视频存储服务器TL-NVS616-256对录像集中存储；
【3】采用H.265 高清视频解码器TL-NVD6012S实现所有监控解码上墙；
【4】公共区域部分采用猛禽警戒枪机400万全彩星光室外网络摄像机TL-IPC546M-W、400万像素筒型音频红外网络摄像机TL-IPC544E、重点区域采用300万红外5寸智能警戒高速球TL-IPC5320E-DC。

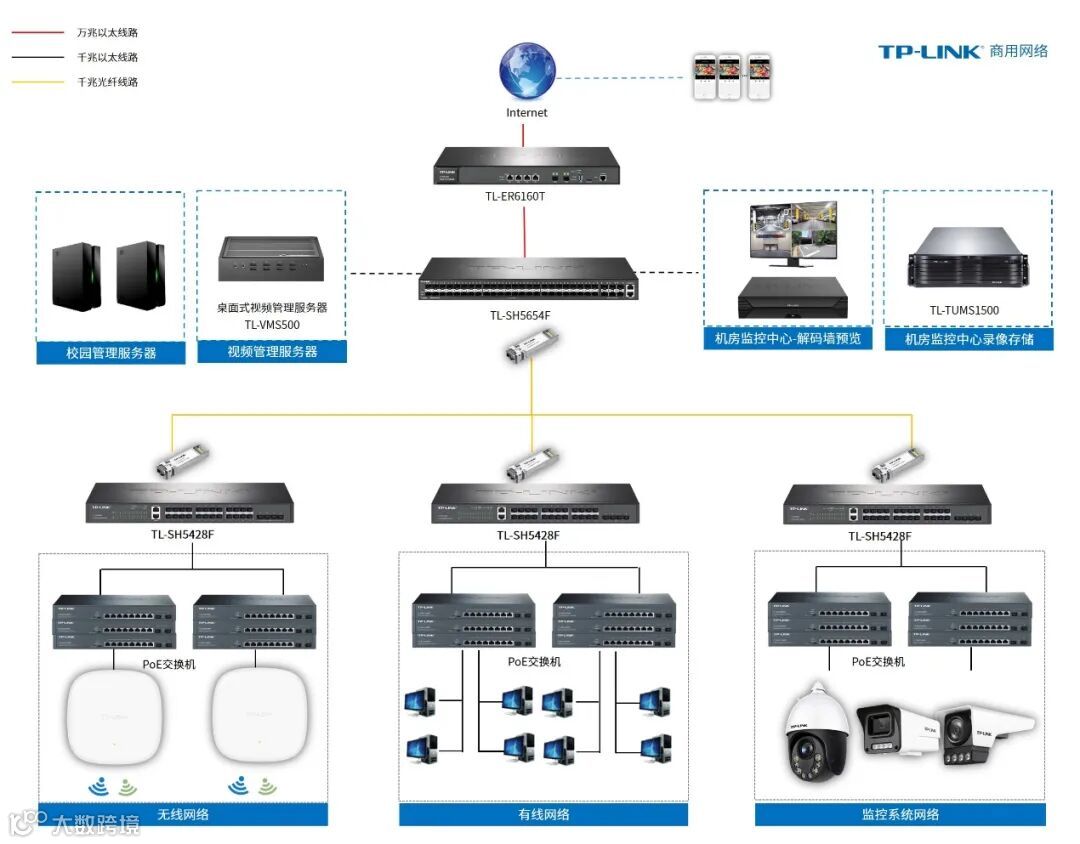

方案拓扑
方案特点
全面的有线网络覆盖
实现公共区域内全面的有线覆盖，实现教学教具、台式电脑等网络终端接入，多业务有序进行，使用高性能路由器及交换机以提供高可靠性的网络支撑。
全可靠、分层清晰
核心交换机采用TL-SH5654F，实现扩展端口和统一管理。下行根据业务类型设置了vlan隔离，隔离广播风暴；开启dhcp-snooping防止非法dhcp服务器接入网络影响网络正常运行。
各业务分离
实现有线网络、无线网络、监控网络的物理隔离，确保网络安全和网络质量。
全区域高清监控
1、部署数百多台摄像机对校园内公共区域进行监控，部分区域采用警戒枪机，实现强警戒；校门口、围墙边、楼道等重点监控区域采用高速球机、通过巡航实现大场景、多点位的巡视检查；
2、解码上墙。后台监控室显示器集中显示所有监控画面，方便安保人员后台监管；
超长时间录像存储
前端监控设备和后端存储设备均支持H.265+编码技术，可以有效降低录像所占用的存储空间；
高可靠性、高拓展性
1、网络为全千兆以上规划，保证其上网速度；设备满足充足的终端接入数量，保证网络高效、稳定。
2、核心层面进行冗余备份，保证其中一块业务板损坏时不影响业务正常运行，此外，每个接入设备都会留有冗余，保证在某个端口出现问题，可以及时更改到冗余接口，保证正常的网络办公，随时拓展设备。
便于部署、方便管理
1、AP设备、摄像机均支持802.3at 标准PoE供电、12V DC供电，可满足不同场景需求，灵活布点，管理、施工、维护都简单高效。
2、所有AP设备可通过核心路由器TL-ER6160T可实时查看AP运行状态，方便网络管理和维护。
认证计费 高效管理
对接友商认证计费系统实现计费上网,学生使用手机连上WiFi后自动弹出认证页面和自助注册链接，可自行购买相应套餐后认证上网；
完善的售前售后保障
在项目初期、实施阶段、施工后期，TP-LINK都会全程跟进项目进度。在项目交付后，也会组建专属服务群，随时处理客户需求，保证售后无忧。
安装效果

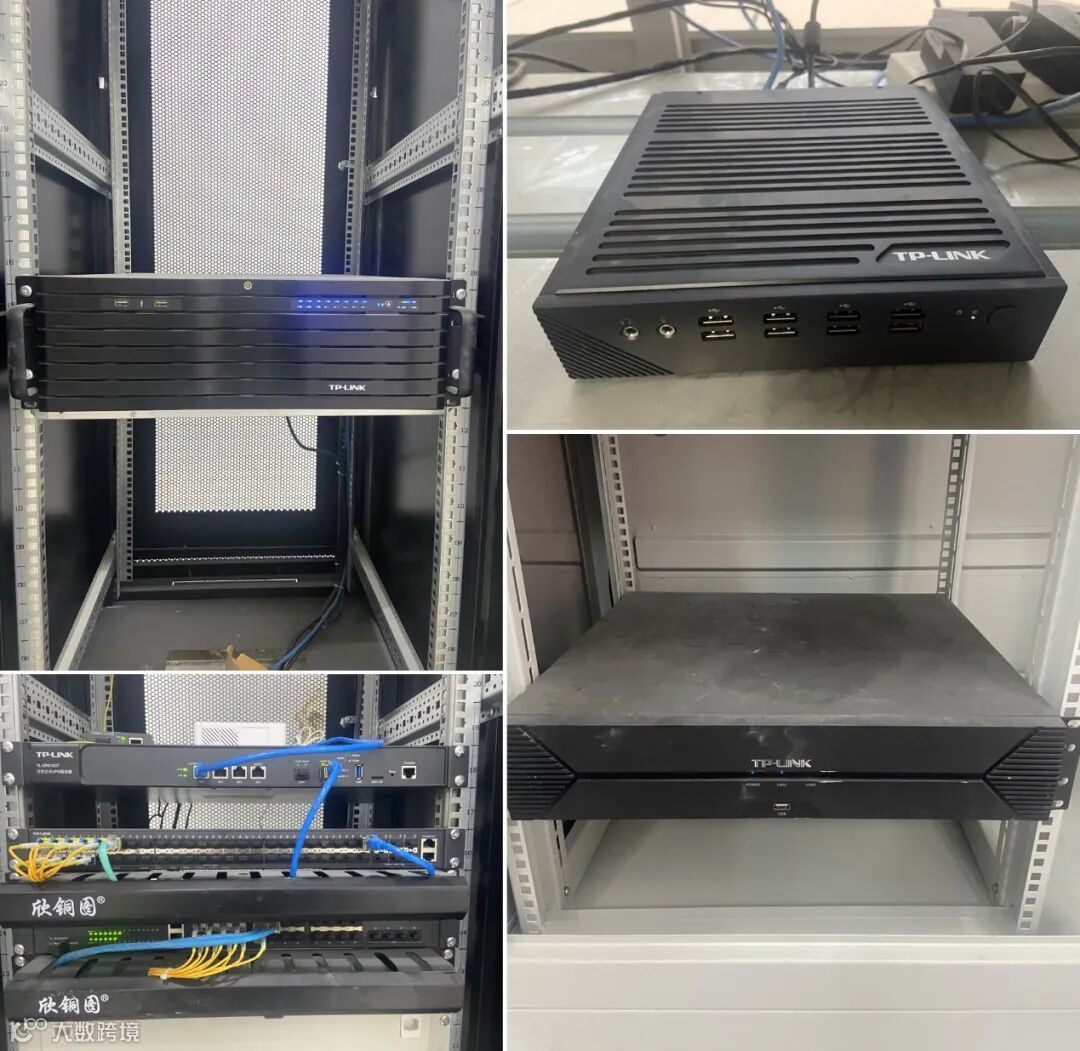

机柜安装图

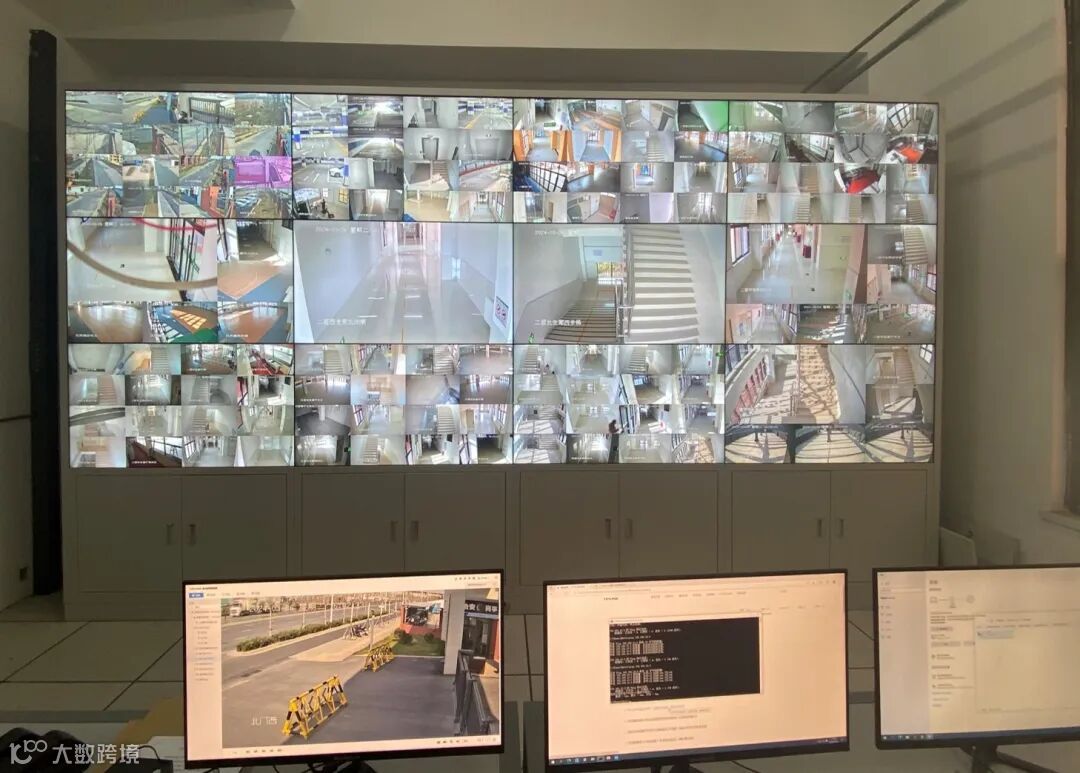

解码上墙效果
摄像机安装效果
